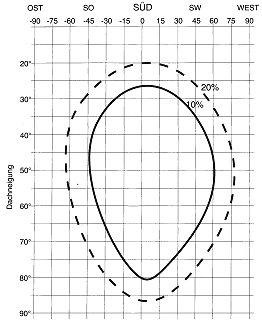

Diagramm: Ertragsminderung bei Abweichung von der Südrichtung

In diesem Diagramm ist ersichtlich, wie sich die Erträge bei Abweichungen von der optimalen Ausrichtung ändern.
Dieses Diagramm ist aber eher qualitativ als quantitativ zu verstehen. Das heißt, dass der genaue Verlauf der Linien von mehreren Faktoren abhängig ist, die hier nicht näher erläutert werden. Es kann also durchaus sein, dass bei einem bestimmten Kollektortyp, einem bestimmten solaren Deckungsgrad und einer bestimmten Ausrichtung die Kurven weiter innen oder außen verlaufen. Gut erkennbar ist aber, dass eine thermische Solaranlage zur Warmwasserbereitung in weiten Bereichen nur geringfügig weniger Ertrag bringt (10%-Linie).
