Balkongeländer Stützen abdichten - wie?

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
  •  Cyber83
  •   Silber-Award
28.3. - 2.4.2025
10 Antworten | 7 Autoren 10
10
Zustand: 16 Jahre alter Balkon (beim Nachbarn), mit 4 (vom Haus herauskragenden) Halter und drei Sparren (quer aufgelegt auf die Halter der Länge nach).

Die Zimmerei hat das Balkongeländer damals mit Metallstützen direkt durch den aufgenagelten Holzboden durchgeschraubt.

Wir haben den vordersten Sparren (10x14 oder 12×14) komplett tauschen müssen, der war jetzt nach 16 Jahren schon bei jeder Metallstütze durchgefault.

Ich gehe davon aus, dass da eine Abdichtung gehört. Geneigt ist nach außen, also alles was an Regenwasser auf dem Boden landet, word zu den Stützen geleitet, wo's in aller seelenruhig durch die Schraublöcher in den Sparren rinnt.

Gehört da ein Dichtband in U-Form auf die Unterseite der Stützen?

Oder wie dichtet man das am besten ab?

Danke!

  •  MalcolmX
  •   Gold-Award
28.3.2025  (#1)
Ein Foto wäre hilfreich...

1
  •  Cyber83
  •   Silber-Award
28.3.2025  (#2)

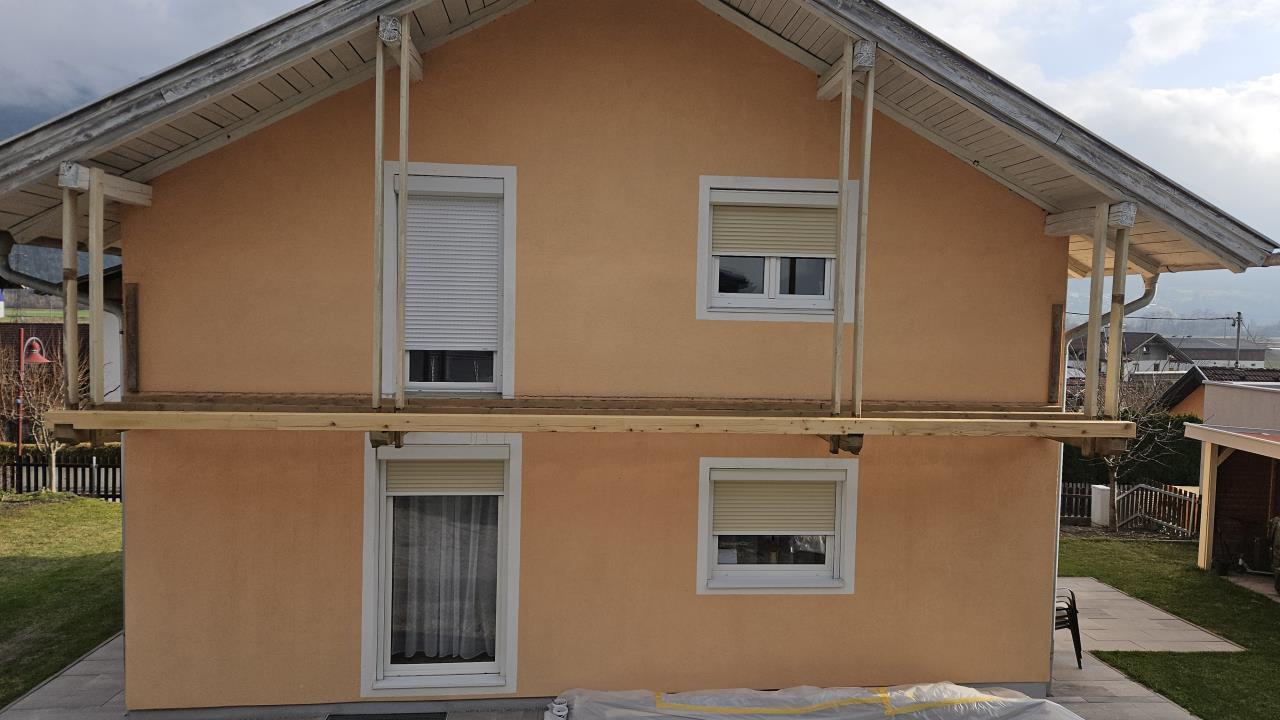

_aktuell/20250328200915.jpg

Die metallstützen finde ich nicht wo er hingelegt hat. 🫣
Sind T-Stützen, Grundfläche ca. 10x10 und der Träger nach oben für die Geländersäule ist ca. 20cm hoch.

Die sind durch die 27mm Bodenbelag mit 4 Schrauben in den vordersten (neuen) Sparren geschraubt.

1
  •  derLandmann
  •   Gold-Award
28.3.2025  (#3)
Ich würde eher das Gegenteil vorschlagen: Abstandshalter oder zentrale Befestigung ohne Platte.
Das Holz  muss gut abtrocknen können damit man der Fäule entgegenwirkt.

Mit diesem Bild konstruktive Empfehlungen auszusprechen ist leider nicht möglich, da muss schon mehr kommen :)

1


  •  Cyber83
  •   Silber-Award
28.3.2025  (#4)

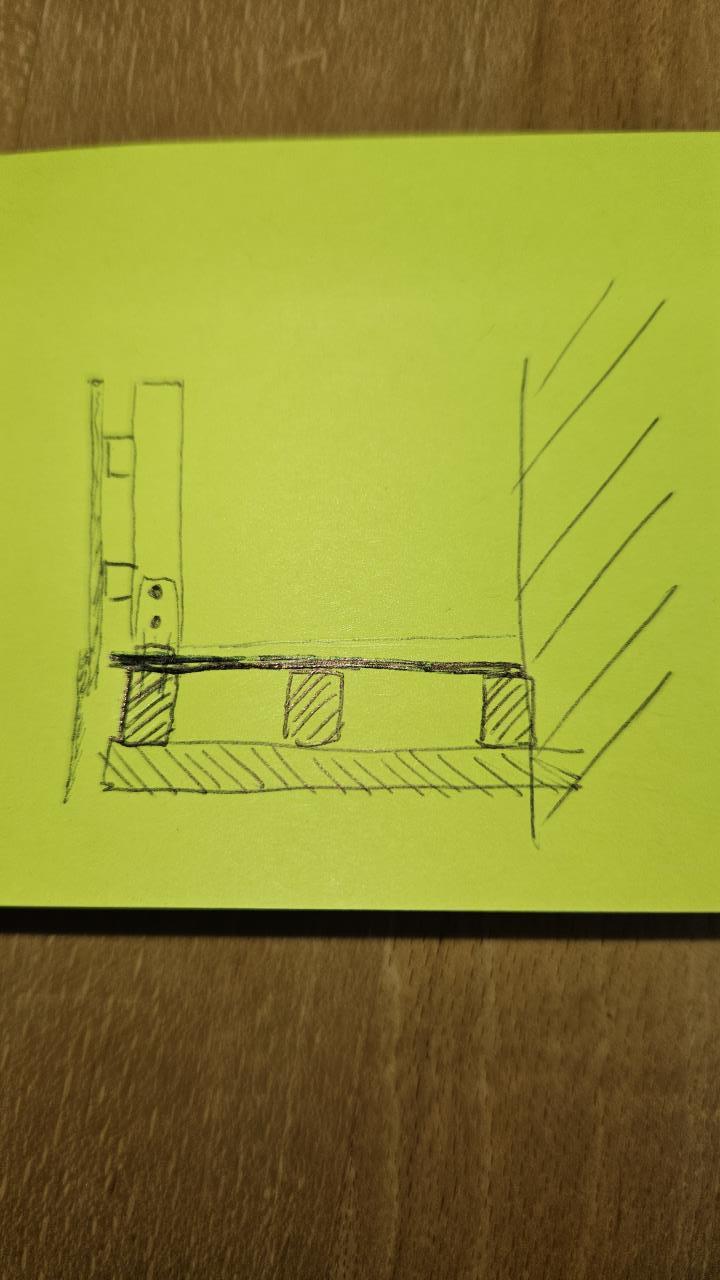

_aktuell/20250328100141.jpg

So sieht die Konstruktion im Schnitt von der seite aus.
Der linke Sparren bekommt durch die Schrauben der Pfostenhalter Wasser ab.

1
  •  precision
  •   Bronze-Award
28.3.2025  (#5)
Eine interessante Konstruktion.

Ich will zuerst einmal sichergehen, ob ich die Konstruktion richtig verstehe und fange daher beim Auflager an:
1) Pfetten sind Kragarm. ok.
2) vertikalen Zangen sind auf Zug belastet und sitzen an der Pfette. Wie ist das Auflager ausgeführt? Ist da eine Gewindestange durchgeschraubt? Oder wurden da links und recht geschraubt?
Ich seh auf dem Foto nur ein Pixel-Bemmerl, das könnte eine Mutter sein? Ich hab aus konstruktiven Holzbau noch dunkel in Erinnerung, dass bei geschraubten Verbindungen mindestens 2 Stück vorhanden sein müssen, auch wenn eine Schraube rechnerisch ausreichend wäre.
3) Wo und wie sind die Zangenpaare am Tram befestigt?
Ohne bessere Fotos vom Säulenfuss werden wir dir wahrscheinlich nicht bei deinem Problem weiterhelfen können.

Sind schon da Diagonalstreben drinnen? Am Foto sieht man nicht davon.

1
  •  Cyber83
  •   Silber-Award
28.3.2025  (#6)

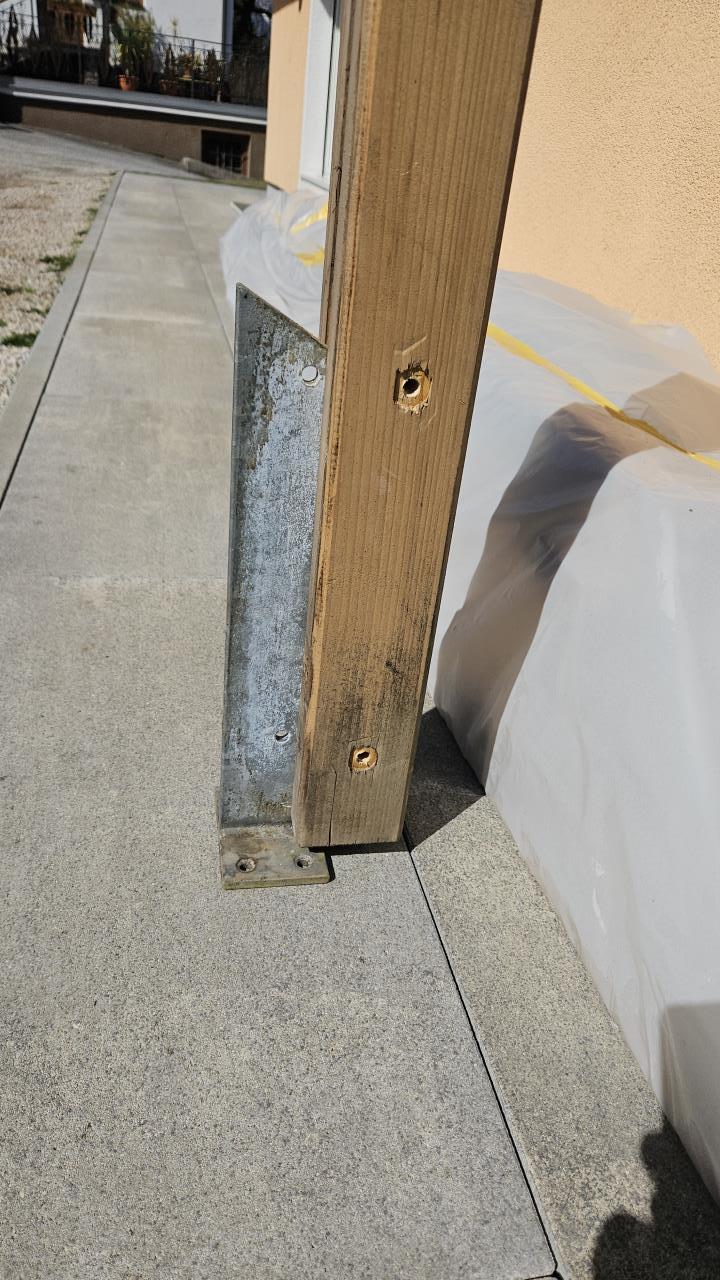

_aktuell/20250328992088.jpg

Ein säulenfuß und eine Holzsäule dazu.
Der Fuß wird mit 4 Schrauben nach unten geschraubt. Die Säule hat eine Nut für den Fuß, dann wird eine Schraube durchgesteckt und auf der Anderen Seite die Schraube angezogen.

Es geht mir nicht um die Konstruktion mit den Zangen. Die ist stabil.

Der vorderste Sparren (hell) wurde von uns getauscht, da bei jedem Punkt, wo ein Säulenfuß reingeschaut war, verfault.

Auf die drei Sparren kommt die Bretterschicht zum gehen.

Da werden dann wieder die Säulenfüße von oben draufgeschraubt.
Und hier will ich abdichten  unter dem Säulenfuß, und die 4 Schrauben, dass das Wasser nicht wieder vom Balkonboden in den Sparren rinnen kann.

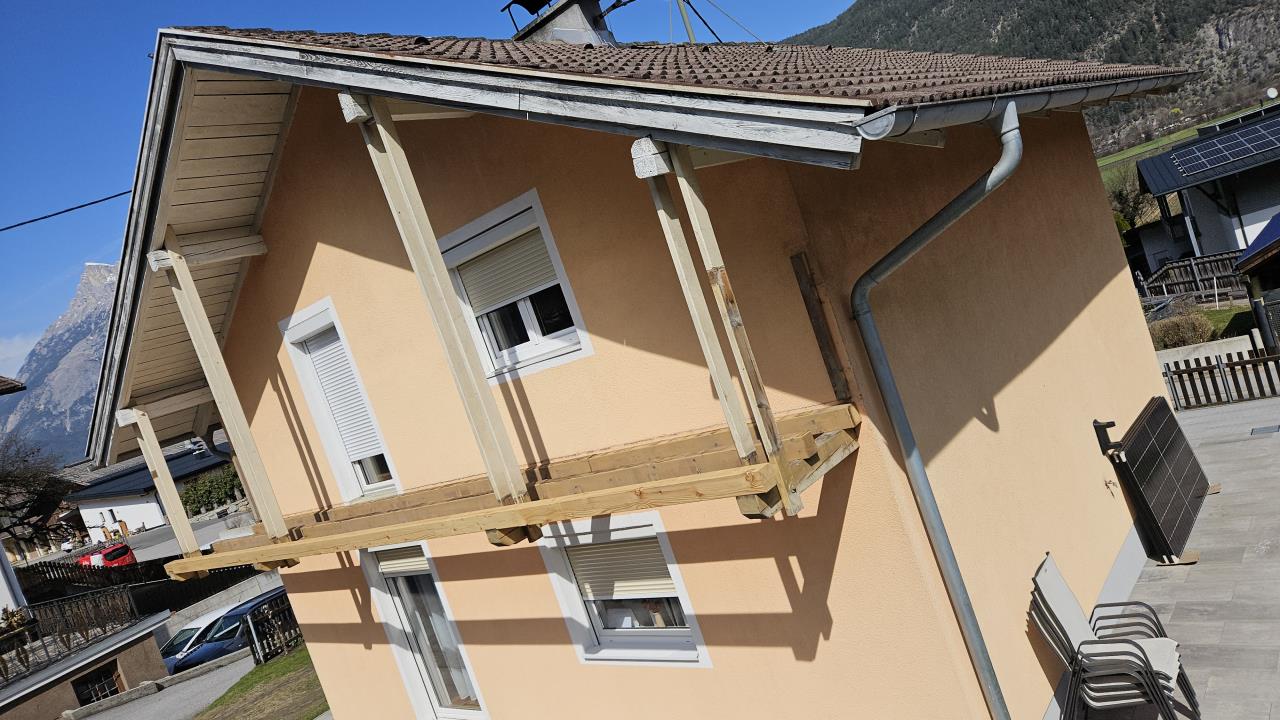

Hier noch ein Foto der Konstruktion aktuell. Die Zangen von oben sind generell recht mutig. Ist ein mal durchgeschraubt und noch 4 zusätzliche Holzschrauben seitlich zu sehen.  Das Haus selber ist ca. 80-90 Jahre alt.


_aktuell/20250328131630.jpg

1
  •  Kleinermuk
  •   Gold-Award
28.3.2025  (#7)
Schon eine sehr eigenartige Konstruktion😊.

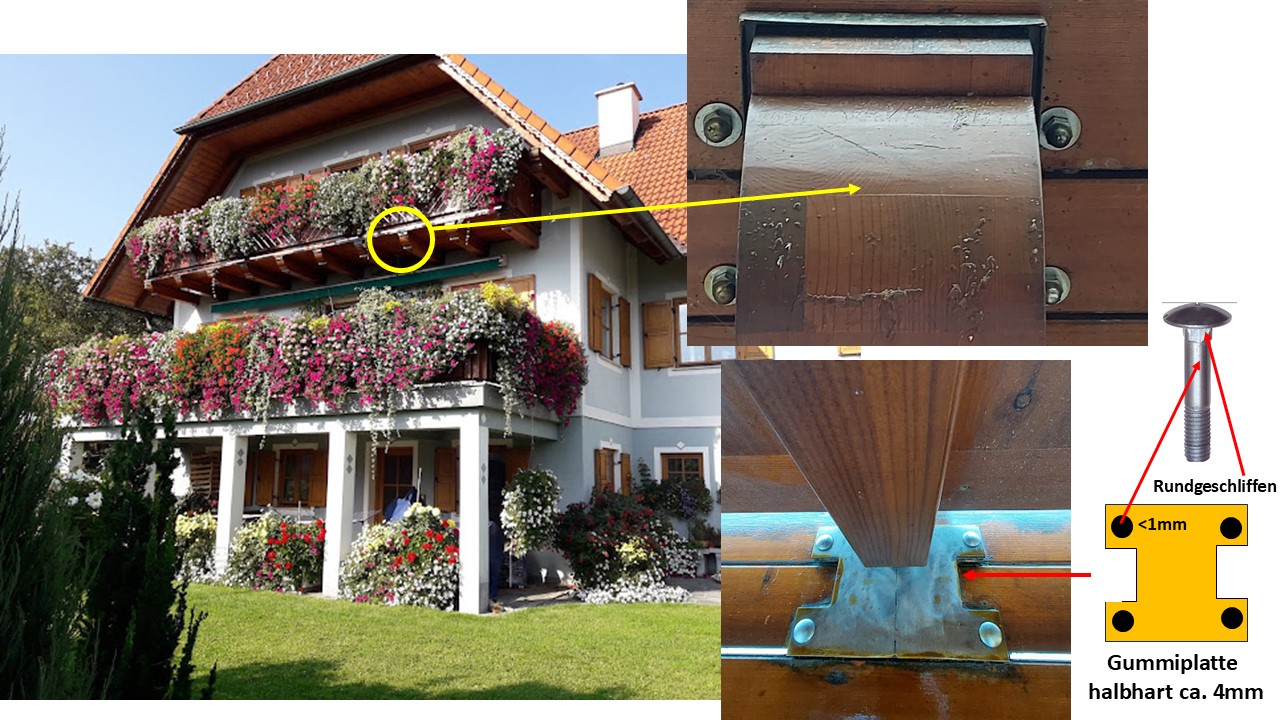

Als Holz kommt sowieso nur Lärchenholz infrage. Noch besser wäre Eichenholz, ist aber einiges teurer. Ich habe meine Edelstahlstützen vor ca. 15 Jahren so montiert. Bis jetzt zeigt das Lärchenholz keine Ermüdungserscheinungen.  Der Vorteil ist, dass man die Stützen durch unterschiedlich festes Anziehen der Muttern, exakt senkrecht ausrichten kann.


_aktuell/20250328566656.jpg

1
  •  Cyber83
  •   Silber-Award
29.3.2025  (#8)
Okay, also eine gummiplatte drunter ...
Vermutlich vorzugsweise epdm wegen UV Strahlung- passt da diese hier zB?

https://www.obi.at/dichtungsringe/koero-dichtungsplatte-epdm-148-mm-x-210-mm-x-3-mm/p/3768785

1
  •  Innuendo
  •   Gold-Award
2.4.2025 10:43  (#9)
Balkon stilllegen bzw. alternativ verlängern und eine brauchbare Terrassenüberdachung draus machen mit richtiger Abdichtung bzw. Dachaufbau. Könntest dir auch nach oben die Zugbänder sparen.

1
  •  taliesin
  •   Gold-Award
2.4.2025 22:08  (#10)
Das Vorsetzen der Geländerpfosten und Zangenpaare von oben (auf die Vorderseite des vorderen Balken) würde die Durchdringung der Abdichtung vermeiden, aufgesetzte Steher sind nur schlecht dicht zu bekommen.

1
