Hallo an alle,

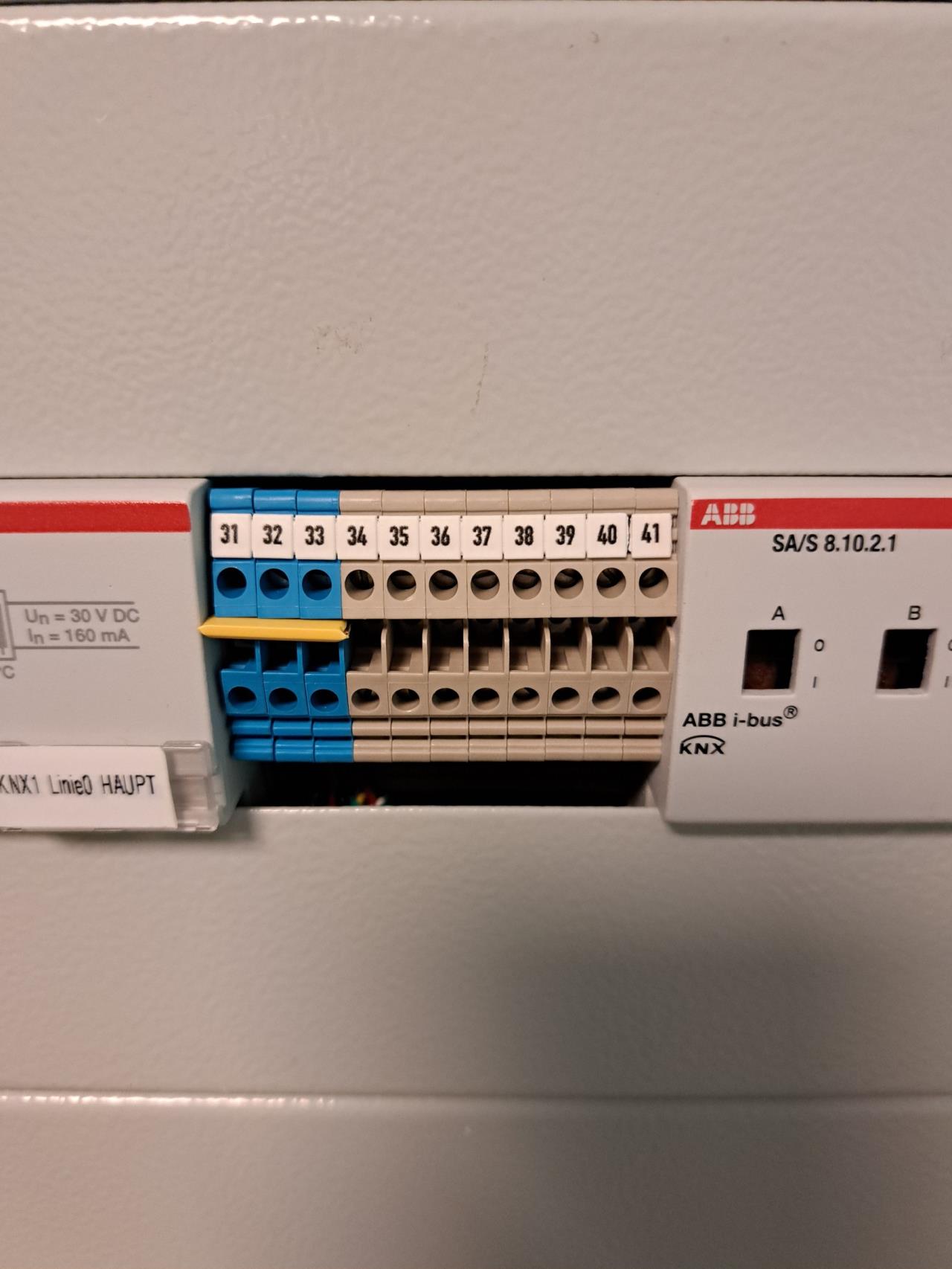

ich habe meine KNX-Bustopologie etwas überarbeitet. Dabei habe ich 2 stöckige Reihenklemmen zum Klemmen der Buskabel verwendet. Leider habe ich übersehen, dass die soweit rausstehen, dass die normalen Blindabdeckungen nicht mehr drauf passen.

Weiß jemand ob es spezielle Adeckplatten gibt, die da noch drüber passen würden? Ich möchte ungern wieder alles umbauen emoji


2023/2023062557959.jpg

  •  Bauherrjoe
  •   Bronze-Award
25.6.2023  (#1)
Hast du Mal gesucht ob es Klemmen mit weniger Höhe gibt?
Wenn du welche findest würde ich sie tauschen und die Kunststoffblende rauf.

1
  •  GKap
  •   Silber-Award
25.6.2023  (#2)
Üblich sind 3-Stock Klemmen und nicht 2-Stock! Und nachdem die linken Klemmen blau sind, gehe ich davon aus, dass das keine Installationsklemmen sind, sondern alles durchverbunden! Auch sind Schraubklemmen heute schon stark aus der Mode!

Eine bessere - und auch platzsparende! - Möglichkeit wäre: Je nach Bedarf ein oder 2 Reihen nur für Reihenklemmen. Diese werden dann tiefer gesetzt, so dass die Abdeckungen (ohne Schlitz!) drüber passen. Als Klemmen nimmt man 3-Stock Installationsklemmen mit Erde über die Tragschiene. Für Drehstromkreise oder Beschattung (mit 4 Adern) gibt es passende Klemmen mit 2 Phasen. Für die Tragschienen gibt es Montagestücke mit und ohne Masseverbindung zum Verteiler. Welche die richtige Variante ist, sagt dir dein Elektriker!

Nachdem das vermutlich ein Bestandsverteiler ist, poste mal Fotos vom ganzen Verteiler, dann kann man vielleicht abschätzen, was möglich ist!

Gruß
GKap
