Wenn die Eisen die nötige Verankerungslänge aufweisen (mit 1m Überlappende geht sich das Daumen mal Pi aus) würde ich mir da keine Gedanken machen. Bewehrungsstöße sind im Bau ganz normal. 2 Eisen pro Säule (als Verbindung zum Fundament) ist halt auch extra sparsam, ich hab 4 Eisen pro Säule gesetzt. Aber auch die Eisen im Fundament mit Überstand, und dann quasi von oben Bügel bis zum Fundament reingesetzt... Am Ende wird es bei euch denke ich gut passen.
|
||
|
||
|
Danke für die Einschätzung. Da die Pfeiler von der Grundfesten ab gerechnet nur ca. 1.80 hoch sind, müsste das wirklich passen. Bei den anderen 5 die noch nicht gegossen sind, werd ich mal noch 4 Eisen bohren lassen. Die sind höher und da kommt auch mehr Winddruckbauf die Felder dazwischen die gemauert werden. Paar Eisen mehr kosten ja nicht die Welt. |
||
|
||
|
Weil sonst jeder Schalstein 1,80 m hoch über die Eisen einzufädeln wäre. Für 12er Eisen sind 75 cm Verankerungslänge ausreichend. 👍 4 Stk ø12 ist die Mindestbewehrung für Säulen. |
||
|
|
||
|
||
|
Eine Skizze von der gesamten Mauer wäre gut. |
||
|
||
|
Jo mei, so schwer sind die auch nicht 😉. Ab wann könnte man denn den Beton anbohren um weitere Eisen zu setzen? Schalung auf dem alten Mauersockel wurde letzten Samstag gegossen um den Sockel mal grade zu machen. Hing auf 34 Meter um 53 cm. Frostschutz haben wir zugegeben. Hab ein wenig Sorge, dass der Beton unten noch nicht trocken is. Wenn ich jetzt noch 4 Eisen setze und die mit Hilti Hit einklebe und der Beton dann durchs Aushärten noch schwindet? Wir hatten seit Samstag keinen Tag über 5 Grad plus. Skizze kann ich morgen nachreichen. |
||
|
||
|

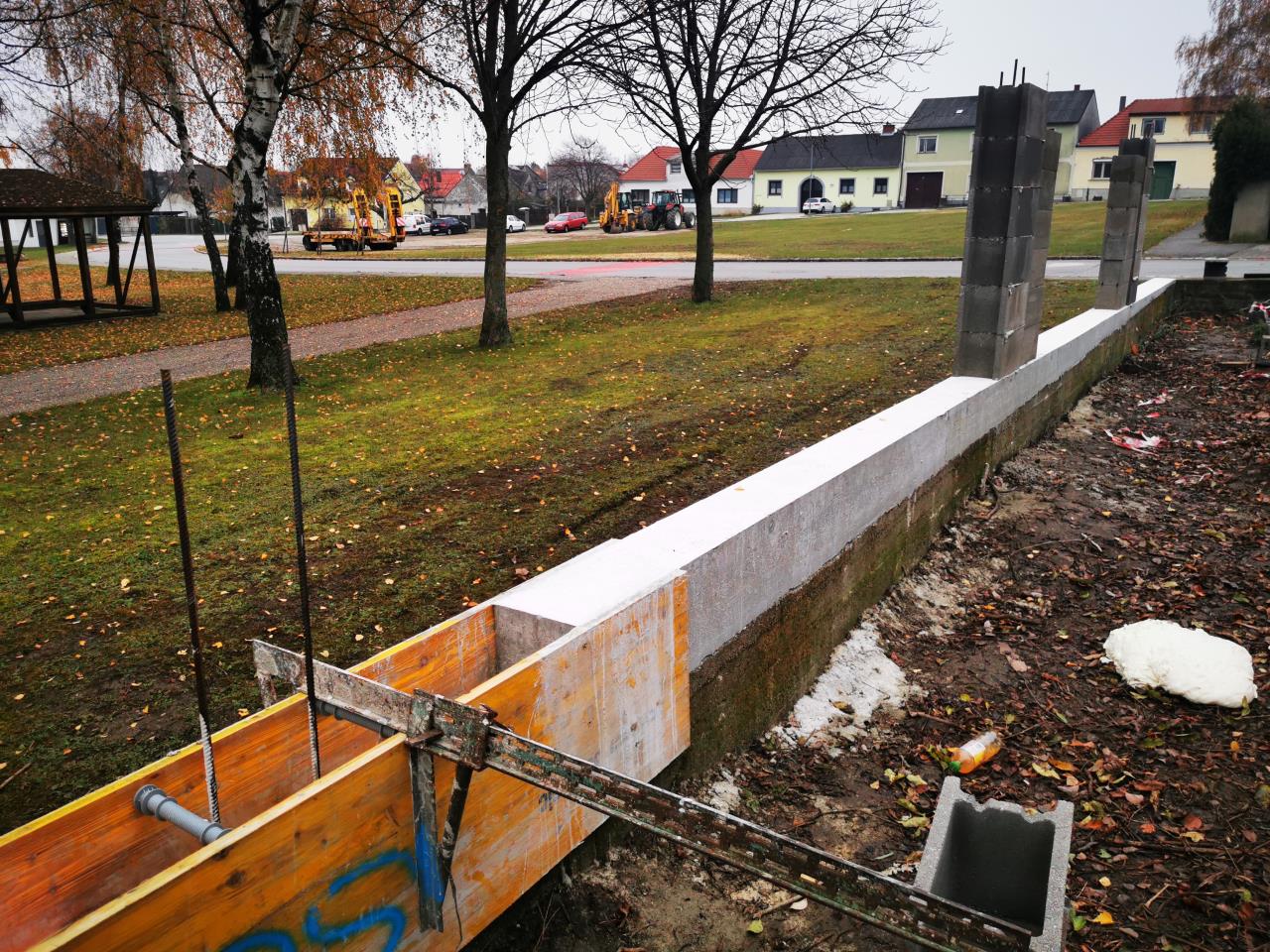

Vielleicht mit Bild besser vorstellbar. Zwei 12er Eisen wurden in den alten Sockel gesetzt. Links am Foto. Verklebt mit Hilti Hit. Dann wurde der alte Sockel mittels Schalung in die Waage gebracht. Alle ca 15 cm kurze Eisen vertikal, als auch 12er Eisen horizontal über die gesamte Länge Beton rein (hellgrau) . Eine Woche später dann über die zwei 12er Eisen 6 Schalsteinen gesetzt, mit Beton erfüllt und von oben noch 4 12er Eisen in den frischen Beton gesteckt. Es verbleiben noch 5 Pfeiler die zu machen wären. Jetzt hab ich noch die Möglichkeit 2 weiter 12er in den Sockel zu bohren. Den Aufwand wert, oder hält das auch so Bombe mit den 4 nur oben in den frischen Beton Gesetzen Eisen?  |
||
|
||
|
Wie schon geschrieben sind 4 Stk ø12 (möglichst außen) als Mindestbewehrung immer einzuhalten. Selbst dann, wenn laut statischer Berechnung ein niedriger Eisenquerschnitt ausreichend wäre. Grundsätzlich ist unter Berücksichtigung der Wandhöhe und dem Säulenabstand der Standsicherheitsnachweis zu führen und dementsprechend die Bewehrung vorzusehen. Die größte Einwirkung besteht am Übergang vom Fundament bzw. vom Sockel zur Säule. Oberhalb bringen die zusätzlichen Eisen dann nichts mehr. |
||
|
||
|
Sry, aber ich kenn mich jetzt nicht mehr aus. Malcolm meint, wenn die Eisen sich um 1m Meter überlappen passts, Hobbyplaner schreibt oben was von 75 cm Verankerungslänge... Dass die 4 Eisen die von oben bis zum Sockel reichen und die Eisen die im Sockel stecken überlappen, gar nix bringen? Ich lass die 2 Säulen jetzt wie sie sind. In die anderen 5 setz ich noch zwei dazu. Überlappen muss ich die dann sowieso von oben mit weiteren 4 Eisen, weil man hebt ja keine Schalsteinen auf 1,80 Höhe 😁. Danke für eure Inputs. |
||
|
||
|
Ich hatte die Tabelle mit den Verankerungslängen nicht mehr im Kopf, weil ich damit vermutlich vor 15 Jahren das letzte Mal zu tun hatte. Wenn der Hobbyplaner schreibt 75cm passen für 12er Eisen, wird das sicher so sein... Würde auch sagen, ergänze bei den anderen Säulen noch 2 eingeklebte Eisen, und fertig. Gut wäre natürlich grundsätzlich wenn die Eisen eher in der Ecke der Säule liegen jeweils, weil dann können sie mehr Kraftarm aktivieren..... Die ganzen mittigen Eisen in Schalsteinmauern werde ich nie verstehen 😆
|
||
|
||
|
Danke. Ging mir auch nicht um 75 oder 100 cm. Wenn zwei überlappen, müssen ja zwei von den 4en was bringen. Genau so mach ichs. Ich bohre 4 Eisen in den Ecken zu den zwei mittigen dazu bei den 5 restlichen Säulen. Dann steht das Ding wie Bock 👍. Paar Eisen mehr und bissl mehr Hilti Hit kosten nicht die Welt. Vielen Dank. |
||
|
||
|
Mungo 2k vom Amazon reicht auch. Alles dieselbe Pampe. |
||
|
||
|
Danke. Von dem hab ich sogar zwei. Das Hilti Zeugs hab ich günstig auf Willha... geschossen, das muss auch weg 👌 |
||
|
||
|
Ich bin da auch nicht wählerisch. Bei den Mungo ist gaaanz selten das Gewinde von der Kartusche irgendwie im Popo, hatte ich bei 2 Kartuschen (von 15 oder 20). War trotzdem preislich uneinholbar... :) |
||
|
||
|
Klar, wennst das Hilti Zeugs nicht auf Willha... Bekommst, verlangen die echt eine Lawine. Hab das gekauft, was auf Baustellen "übrig blieb" 😉. Aber selbst da noch teuer mit 20 Euro, im Vergleich zu dem Mungo... Da bekommst schon fast 3 Stück um den Preis. |
||
|
||
|
Hallo Johann78, hier gibt es dazu Erfahrungen und Preise: Gartenmauer, Schalsteinen und Steckeisen |
||
|
||
|
Für die Nachwelt: übergreifungsstoss von Eisen gleichen Durchmesser sind je nach betongüte unterschiedlich, mit 45x Durchmesser (bei 12er Eisen 54 cm) bist bei normalfestem beton immer gut dabei. Das gilt für stahlfliessen, also die 100% auslastung deines stahls . Bei niedrigen Lasten brauchts weniger... Gibt dann auch noch Regeln zu den Abständen der Eisen zueinander, das ist dann für die freaks :) Also mit deinen 100cm kannst die last auf die eingeklebten ZWEI locker übertragen. VIER sind natürlich deutlich besser und wie schon geschrieben das minimun lt norm.
|
||
|
||
|
Nur damit sich niemand in falscher Sicherheit wiegt, möchte ich ausdrücklich darauf hinweisen, dass die genannten 54 cm bei ø12 nicht (immer) den Bewehrungsregeln auf Basis der Eurocodes 2 genügen. Schon gar nicht im hier gefragten Anwendungsfall einer Schalsteinsäule. Keine Ahnung was damit gemeint ist, gilt aber sicher nicht für eine Schalsteinsäule bei der aus mehreren Gründen mäßige Verbundbedingungen zu berücksichtigen sind. |
||
|
||
|
Für die Nachwelt: Wir haben jetzt 4 Eisen nachgebohrt über die Höhe der ganzen Pfeiler und die Steine von oben eingefädelt. Zusätzlich zu den 2 bestehenden Abgeschnittenen... Wenn das nicht hält, dann gute Nacht 🤣 |
