Grabenkollektor - gerade verlegen

Teilen: facebook    whatsapp    email
  •  paul7
12.4. - 29.4.2024
3 Antworten | 3 Autoren 3
3
Hallo,

ich würde gerne für ein Bestandsobjekt einen Grabenkollektor machen. Da schon alter Baumbestand am Grundstück ist, kann ich jedoch nicht vollständig um das Grundstück graben.

Jetzt meine Frage: Ist es möglich bzw. sinnvoll das warme Ende durch den selben Graben zurück zu führen mit einer entsprechenden Isolierung? Mir ist natürlich klar, dass es nicht die effizienteste Ausführung ist.

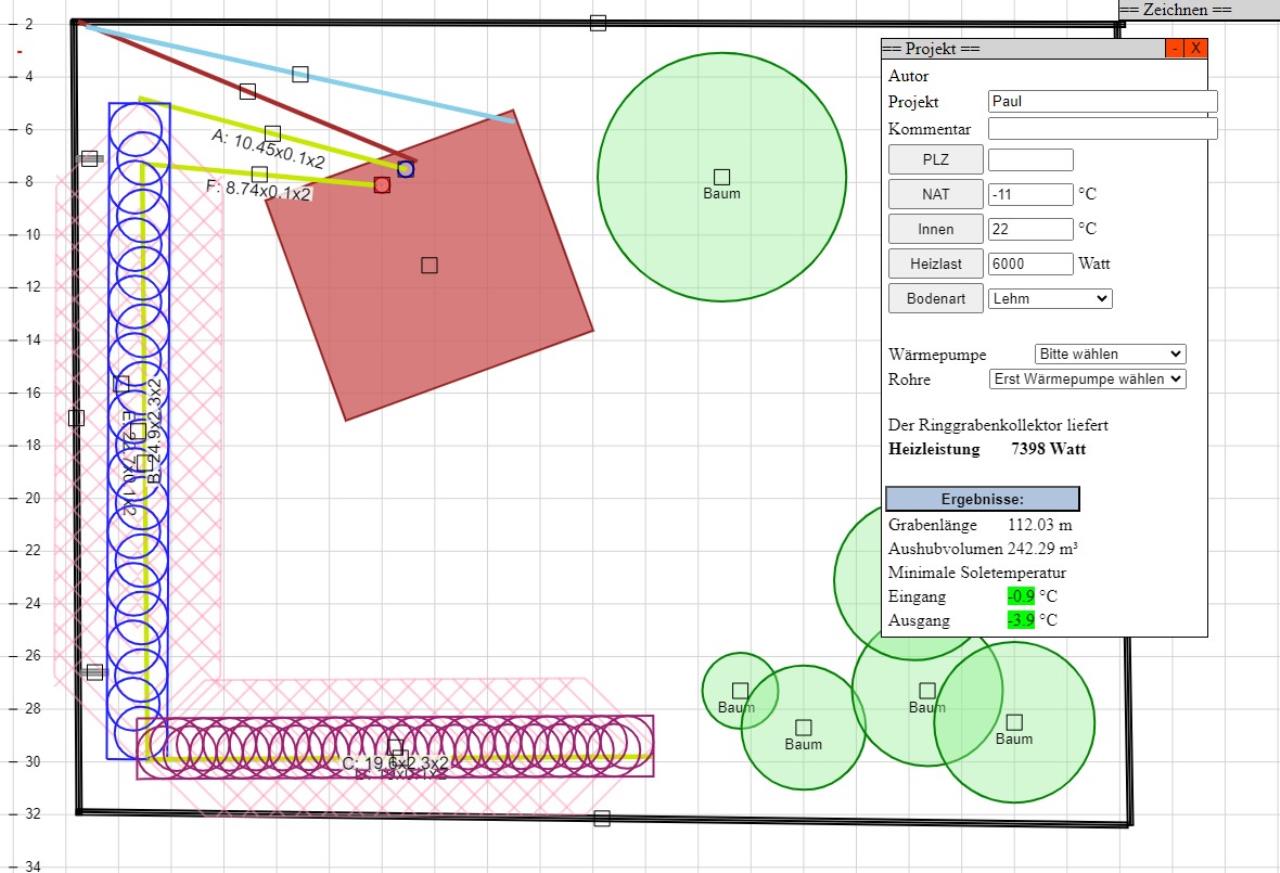

https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=Ym0QXFQfaPnYPKtOOoQE


_aktuell/20240412346753.jpg

Beste Grüße,
Paul

  •  MichaelBY2
  •   Bronze-Award
12.4.2024  (#1)
Informiere dich mal über einen Wendegraben. Hier verlegt man warm und kalt im selben Graben, jedoch auf unterschiedlichen Tiefen/Höhen.

Die Berechnung der Entzugsleistung ist hier aber etwas für einen Fachmann.

1
  •  uhim
  •   Bronze-Award
12.4.2024  (#2)

zitat..
Die Berechnung der Entzugsleistung ist hier aber etwas für einen Fachmann.

Hier gibt es Richtwerte zur Berechnung der Entzugsleistung bzw. der notwendigen Grabenlänge für einen Wendegrabenkollektor:
https://www.haustechnikdialog.de/Forum/p/3395710

1
  •  paul7
29.4.2024  (#3)
Danke für eure Antworten! Das hilft sehr weiter.

1
