unsere Lösung - haben allerdings ein Foliendach + Vlies + Kies.
Siehe, jeweils das letzte Foto: http://www.ludersdorf.at/blog/2010/06/das-dach-ist-gedeckt/ http://www.ludersdorf.at/blog/2010/11/dachstander/ |
||
|
||
|
ich hab ein passivhaus, daher ist eine entlüftung über dach eine ungewünschte "energieverschwendung". wir haben jeweils einen HL900. ist in der vorsatzwand, im schacht und einmal hinter einem fliesendeckel unterm waschtisch versteckt und ich werde hoffentlich nie wieder daran denken müssen. jedenfalls spart man sich die durchdringung des daches. |
||
|
||
|
Innenentlüfter - Innenentlüfter- öffnen bei Ablauf des Wassers durch Unterdruck- werden gerne genommen bei Passivhäusern oder wenn Wärmeverluste durch Rohrleitungen über Dach vermieden werden sollen.
Die müssen aber zugänglich eingebaut werden zum eventuellen Austausch und zu Wartungszwecken und müssen auch Zuluftöffnungen bekommen. Allerdings wird der Kanal durch diese Entlüfter nicht entlüftet- möglicherweise wird das gefordert. Andreas Teich |
||
|
|
||
|
||
|
Kanalstrangentlüftung Pultdach mit Blech - Grundsätzlich sollte die Kanalisation vertikal über Dach entlüftet werden. Vorteil: Keine mechanischen Teile die gewartet werden müssen und die Kanalisation wird so eben auch belüftet. Hallo @BAU2014 – da ist nix zu vergessen!
Dazu muss ich zwei Anmerkungen machen: 1.Über innenliegend „Belüfter“ können, bei Funktionsverlust des Belüfters Kanalgase und alle damit verbundenen Verunreinigungen, ins Gebäude gelangen. Würde ich bei meinem Haus nicht haben wollen.
2.Das Argument mit dem Wärmeverlust hält auch nicht Stand. Mit Ausnahme bei Spülvorgängen wird kaum Luft von aussen in die Kanalisation gesaugt - sondern es läuft eher umgekehrt. Kann man im Winter gut an der (notabene warmen!) Dampfwolke über den Entlüftungen beobachten. Und wenn die Dachdurchdringung richtig konstruiert ist spielen die paar Spülvorgänge auch keine grosse Rolle.
Mein Rat: Mach eine Strangentlüftung über Dach. Belüftungsventile sind ein Notbehelf. Gruss HDE |
||
|
||
|
Muss die Strangentlüftung gerade nach oben gehen? Bei uns würde dieses 100er Rohr mitten durch den begehbaren Dachboden gehen. Möchte dieses Rohr daher neben einer Stuhlsäule nach oben führen in die Nähe des Firstes. Dazu müsste aber gleich nach der Durchdringung der Brandschutzschalung vertikal weiter gehen bis zu der Stuhlsäule um dort wieder senkrecht weiter zu gehen in den Firstbereich. Die vertikale Länge des Abluftrohres könnte in der 35 cm Dämmhöhe verlaufen. Wie ist das mit der Funktionstüchtigkeit der Entlüftung, wenn 2 90 Grad Bögen im Strang sind?
Und beim Dunstabzug in einem fensterlosen Bad, wie ist es da? Allerdings würde da ein Limodor montiert werden. |
||
|
||
|
Kanalstrangentlüftung - Nein! Du kannst die Strangentlüftung ohne Problem in der Dämmung verziehen. Versuche mindestens 0,5% Gefälle einzuhalten. Ich verstehen nicht was da Deine Frage ist. Meistens wird bei Kleinlüftern in gefangenen Räume zu wenig auf die „Nachströmung“ der Luft geachtet. Einfach ausgedrückt muss ja irgendwo Luft ins Haus (!) damit der Lüfter Dein Bad "entlüften" kann. Sonst hört man das Ding zwar - aber es passiert nix. Und der Schimmel hat Hochsaison.
Gruss HDE |
||
|
||
Meine Frage wäre dieselbe wie die von der Strangentlüftung. Kann man das Dunstabzugsrohr auch über einige Ecken führen? Konnte erst kurz mit dem Installateur sprechen, die Strangentlüftungen sind schon bis über die Brandschutzschalung geführt.
Wie es dann weiter geht, muss erst der Dachdecke/Spengler entscheiden wo es am Dach besser ist. Wegen der nachströmenden Luft bei einer Absaugung muss ich erst mit dem Installateur reden. Soll eine Zuluftöffnung wo gemacht werden? Bis jetzt hatte ich im Altbau keine Probleme mit Schimmel! (kein Wunder, da kam immer Frischluft rein!
Das große Bad hat eh en Fenster, aber eben die Nasszelle eines Zimmers ist ein "gefangener Raum".
Die Speise ist auch ein solcher Raum, laut Bauvorschrift muss auch dort eine Entlüftung sein, so steht es bei uns halt drinnen in der Verhandlungsschrift. Würde da auch ein Lüftungsgitter in der Tür genügen? Oder soll da auch so ein Rohr nach außen/oben geführt werden? Werd wohl wieder wo auf Spionage gehen müssen in anderen Häusern! |
||
|
||
|
Gerade nachgeschaut, den Dunstabzug könnte gut platziert werden, auch vom danebenliegenden großen Bad könnte man einen solchen Abzug einbauen.
Könnte man beide innerhalb der Deckendämmung die beiden Abluftrohre auf einen Strang zusammenführen und dann nach außen führen mit einem Limodor? Wenn dieses Rohr gut isoliert wird im Dachboden, muss dann auch ein Kondensatablauf gemacht werden? Wird wohl so sein, irgendwann geht's ja nach draußen in die kalte Umgebung! Wegen der Zuluft, die könnte eh vom Dachbodenraum kommen, oder? Gefälle, bzw. Steigung der Strangentlüftung innerhalb der Dämmung kein Problem! |
||
|
||

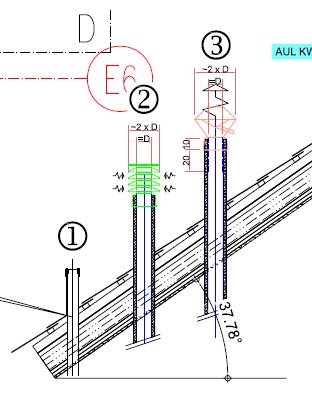

Kanalstrangentlüftung Pultdach mit Blech - Küchenfortluft und Bad/WC-Fortluft müssen getrennt über Dach geführt werden. Wenn die Rohre bis über Dach gedämmt sind entsteht auch kein Kondensat. Beispiel (stimmt auch für Pultdach):  Das ist, bei den hohen Luftmengen, eher ungünstig. Beim Dunstabzug musst Du ein Fenster in der Nähe kippen. Beim Bad/WC würde ich eine ähnliche Lösung suchen. Bei dicht gebauten Häusern mit Kleinlüftern ist das schwierig zu handeln.
Was schlägt denn Dein Planer/Installateur vor? Gruss HDE |
||
|
||
|
Danke für die Info samt Skizze!
Mit dem Installateur, der die Rohinstallation macht, konnte ich leider noch nicht viel reden, weil ich in der Arbeit war. Er hat sich die wichtigsten Infos geben lassen, wie Küchenplan und Technikraum. Diese Woche ist er nicht da, nächste Woche können wir das ausführlicher besprechen. Der Dachdecker wird seine Auslässe dort machen, wo es am Günstigsten ist, der Installateur (bzw. ich selbst)zieht dann seine Abluftrohre dort hin. Sind in einer sehr schneereichen Gegend, daher wird er es in die Firstnähe machen. Luftmenge gibt es am Dachboden, so glaube ich, genug. Ist ein 33 Grad Satteldach mit Schopf, unter den Zangen kann man aufrecht gehen (auch wenn die Dämmung mit Blindboden drauf ist), dass da keine Luft wo nachströmen kann, glaube ich nicht. Wespen werden sicher wo einziehen, das bin ich mir sicher! |
||
|
||
|
@ Eggerhau

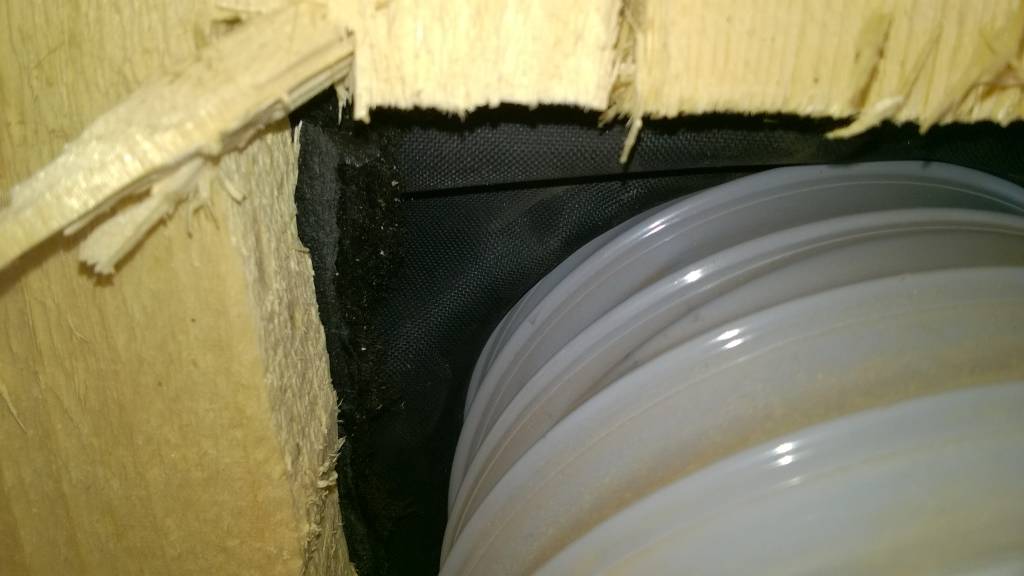

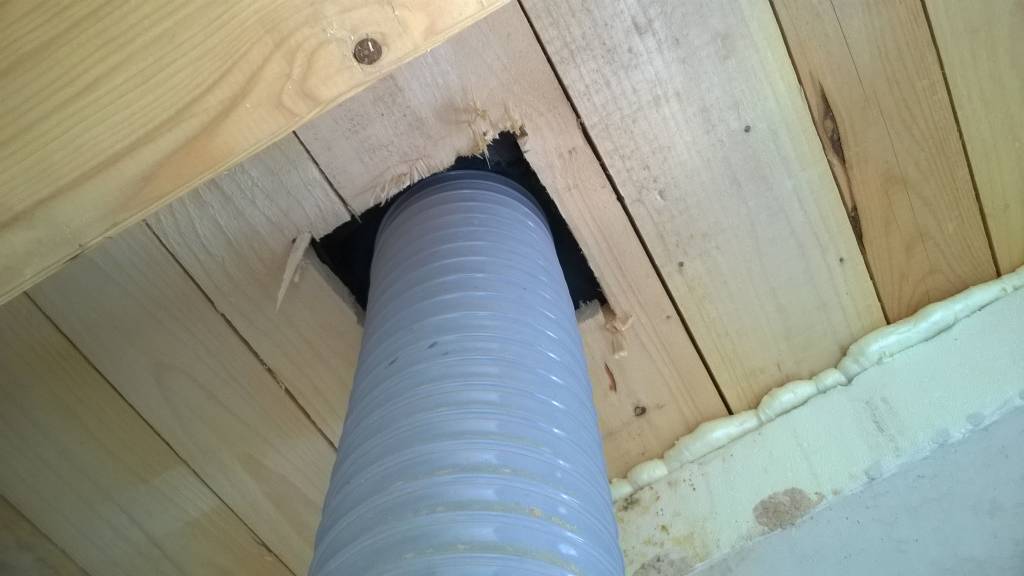

Ich habe nur eine Kanalstrangentlüftung. Und da du jetzt schreibst, die muss gedämmt sein, kannst du dir bitte das Foto mal ansehen und sagen ob das so richtig ist. Über Dach hab ich leider kein Foto.

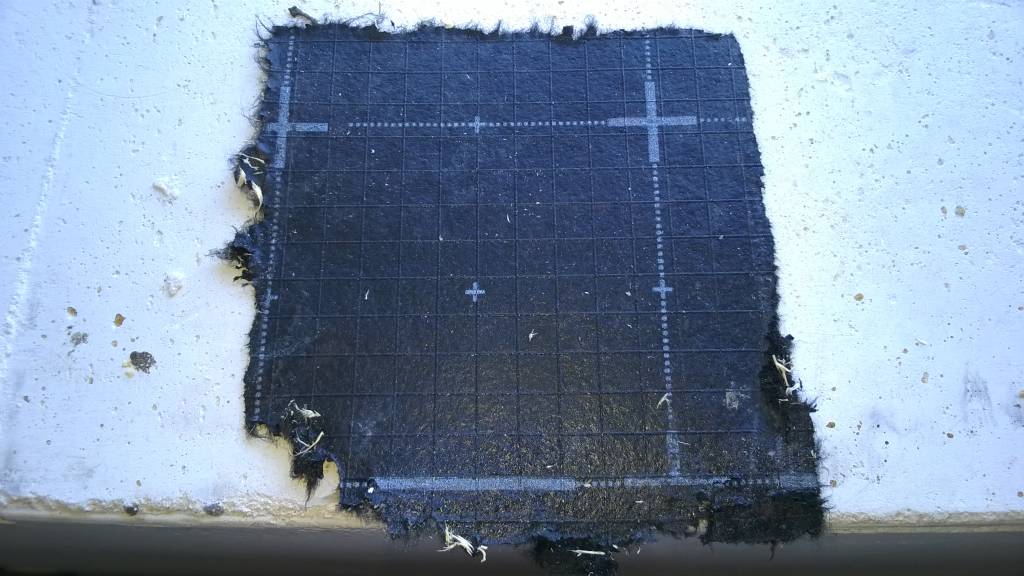

Abdichtungsbahn, durch die er sich geschnitten hat. Es sollte ein 10° regensicheres Unterdach werden.

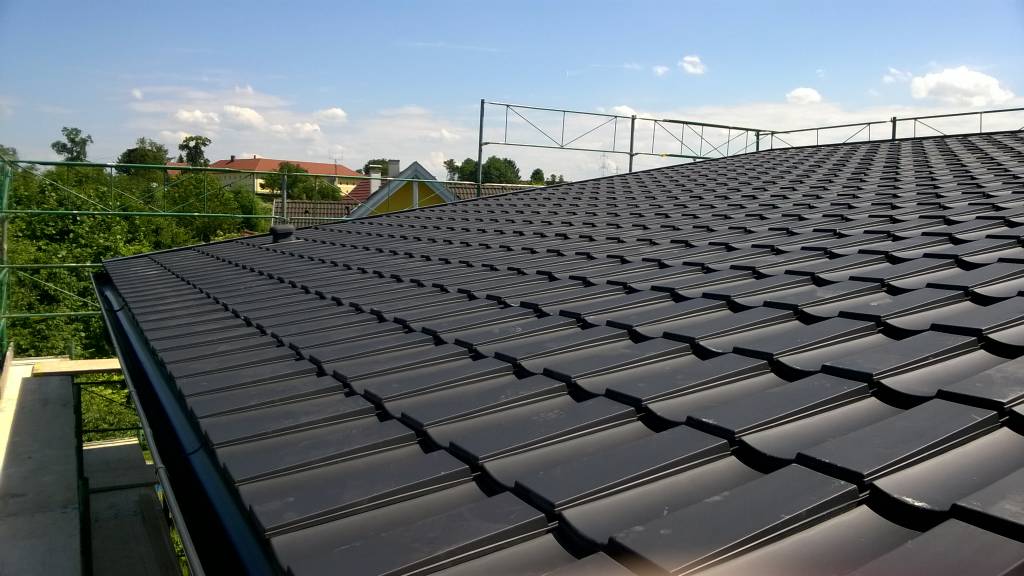

Ahh doch links hinten sieht man den Stutzen:  |
||
|
||
|
@Richard3007 - Vorher ging es um Lüftungsrohre!
Was ist denn das für ein Flexrohr bei Deiner Installation? Schlauch mit Stahleinlage? Für Ablaufleitungen? Hab ich so noch nicht gesehen. Ich würde den Schlauch bis UK-Dach - z.B. mit Armaflex - dämmen. Auch der "Dachhut" ist sehr ungewöhnlich. Alle Öffnungen müssen ja über der "möglichen" Schneehöhe liegen. Damit es auch dann funktioniert. Ist bei Dir aber nicht so!
Gruss HDE |
||
|
||
|
Ich klettere heute mal rauf und sie mir das genauer an. Auch den Kanalentlüftungsschlauch.
Wegen dem Stutzen, ich denke, da ist so eine Haube drauf, welche tiefer runter geht als die Entlüftung selbst ist. Somit sollte da kein Schnee rein kommen. Und wenn, fließt es direkt in den Kanal, ist das ein Problem? Mit Armaflex abdichten, kein Problem, da werde ich die Herrschaften darauf ansprechen. Das leuchtet ein, da ich mir ja sonst von oben Kälte rein ziehe. Das Dach selber wird noch mit 20cm Dämmung versehen. So ist der Aufbau genau: Dachdeckung Erlus Ziegel Lattung Konterlattung Dachauflegebahn (das Ding in das sie reingeschnitten haben) 2cm Rauhschalung 16cm Sparen (WD-Uniroll) 20cm WD zwischen Metall UK. PE-Folie 1,5cm Gipskarton alles in allem 36cm nicht hinterl. Dach. EDIT: Ahh jetzt hab ich es geschnallt. Du meinst im Winter könnte mein Schnüffelstück unwirksam sein. |
||
|
||
|
Ja genau! Wenn es zugeschneit ist kann ja keine Luft nachströmen. Und frag Deinen Spezialisten grad noch warum er so einen - ich denke eher ungeeigneten - Flexschlauch einbaut!
Gruss HDE |
||
|
||

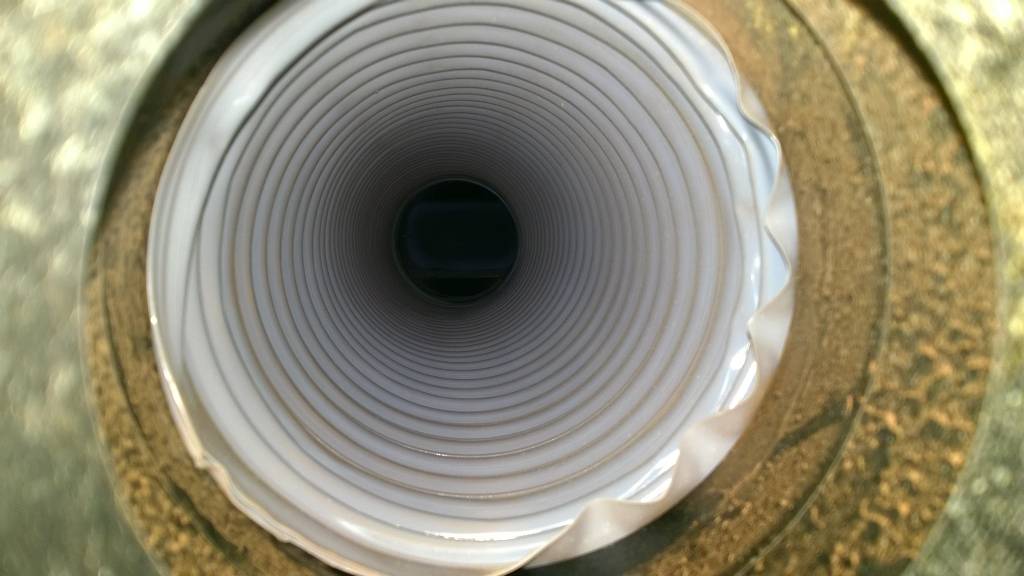

So das ist der Flexschlauch, kein Gewebe drin:
Und der Schnüffelstummel:
Leider bin ich morgen in DE, aber ich werde man den Polier anrufen und Ihn mal Interviewen, was das für ein System ist und Ihn bitten mir Datenblätter davon zu senden. |
||
|
||
|
Polier kommt diese Woche noch auf die Baustelle und wird die Entlüftung begutachten. Das der Spengler diese länger machen muss, ist bereits klar. Er sieht sich auch gleich das Unterdach an, ob wenigstens hier korrekt ausgeführt wurde. |
