...habe es bei mir so gehandhabt:
1) Backrohr (getrennt von Kochfeld): 3x2.5mm2 (16A) (UP Steckdose) 2) Kochfeld : 5x2.5mm2 (16A) (direkt angeschlossen, keine UP Klemmdose) 3) Geschirrspüler: 3x2.5mm2 (16A) (UP Steckdose) 4) Kühlschrank: 3x1.5mm2 (13A) (UP Steckdose - eigener Kreis) 5) Arbeitssteckdosen: 3x2.5mm2 (16A) 6) Da Küche neu gekauft wurde, wurde durch Küchenverkäufer auch ein Elektro u Sanitärplan mitgeliefert (habe mich an diese Maße gehalten und hat eigentlich alles gepasst) Zu Überdenken wäre noch zur Waschmaschine u Geschirrspüler einen Warmwasseranschluss verlegen zu lassen (Wenn du die WW WW [Warmwasser] Erzeugung mit WPWP [Wärmepumpe] machst und hier Temp von max 50°C erzeugst wäre das ein guter Weg etwas Energie zu sparen) Als Schläuche habe ich grundsätzlich nur 25er verwendet (außer Deckenleitungen für Lampen (hier 20er) (beim einziehen wirst du dann belohnt) - bei den großen Querschnitten (5x2.5mm2) 40er. |
||
|
||
|
Hallo Hector, hier gibt es dazu Erfahrungen und Preise: Küche Elektroinstallation stemmen |
||
|
||
|
Danke für die schnelle Antwort!!! - Wie hast du es denn beim Ceranfeld, beim Drehstrom gehandhabt? Keine UP-Dose, dh. du lässt den Schlauch direkt aus der Wand schauen? Kann ich dennoch ne Dose machen?
Bezügl. der Maße habe ich nur die Abstände von den Mauern, jedoch keine Höhenangaben. Hier müsste es doch eigentlich ne Norm geben, oder? DANKE! |
||
|
||
|

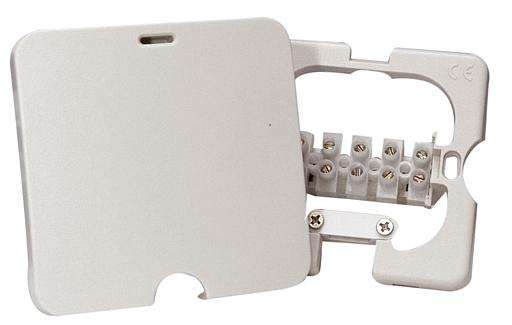

Ich habe einen Drehstromanschluss bei meinen Kochfeld. Wenn du eine Dose haben willst brauchst du eine 5pol Geräteanschluss-Einsatz mit Abdeckung und die dazu passende UP-Dose (ist glaub ich größer als die Standard Schalterdosen.
Wenn du keine Maße hast würde ich folgendes Empfehlen: 1) Kochfeld (würde ich auf mind 40cm über Fussboden gehen) 2) Kühlschrank (wenn möglich über dem Kühlschrank anordnen (ist bei der Montage besser) 3) Geschirrspüler WM (40cm über Fussboden) 4) Backrohr (dahinter) Aber wie gesagt, am besten mit dem Küchenlieferanten sprechen. Norm ist mir eigentlich keine Bekannt. (nur dass die Arbeitsschukos ÜBER der Arbeitsplatte sein sollten ( ) |
||
|
|
||
|
||
|
Küchenherd - Buenos Morgos!
Normalerweise braucht das Backrohr Starkstrom. Ceranfeld ist bei uns am Backrohr angeschlossen, also auch Starkstrom. Es gibt so Herdanschlußklemmen, für den Übergang von starrem Draht auf Biegsames Kabel
Würde den Anschluß mit dem biegsamen Kabel empfehlen, auf jeden Fall 2,5 quadrat. Wir ham einfach das biegsame Kabel bis zum E-verteiler gezogen und an "normalen" Wandauslaß beim Herd gemacht. Aja und was nicht schadet, wenn Du Dir eine kleine Schleife als Kabelreserve legst, wennst amal an anderen herd bekommst und zum bequemen Rausziehen vom backrohr aus dem kastl. WAMA Steckdose haben wir hinter der WAMA gesetzt also etwa 60..80cm über Fußboden. lg, Wolfgang |
||
|
||
|
....naja: der Leitungsquerschnitt definiert sich durch den Stromverbrauch des angeschlossenen Gerätes bzw. den vorgeschaltenen Leitungsschutzschalter. Bei 16A genügt 1,5 mm2.
sollte eure Küche einen Sockel bekommen oder auch Sockelschubladen, empfehle ich die Steckdosen in diesem Bereich zu machen = 10 cm vom fertigen Boden. somit kannst du jederzeit nach abnahme der Sockelblende ein/aus stecken (wie macht man das bei 40cm hoch gesetzten SteDo ?) |
||
|
||
|
Querschnitt - @Claud
Du hast natürlich vollkommen recht! Ich hab das mit den 2,5mm2 auch eher von der praktischen Seite her gemeint, wenn ich mal an stärkeren Herd haben will, müßt ich sonst die Verkabelung neu machen. So kann ich dranhängen "was ich will". Und ich muß ma net Gedanken übe rirgendwelche kabellängen machen, und wärmeentwicklung im kabelkanal usw. mir persönlich was diese Lösung lieber. lg, Wolfgang |
||
|
||
|
Danke für die Antworten.
Das mit den 10cm dachte ich mir auch schon. Zumindest für Kühlschrank, Backofen, Microwelle. Geschirrspüler sollte ich die Steckdose unter der Abwasch machen und dort auch den Wasseranschluss für den Geschirrspüler. |
||
|
||
|
@mlduke - und jetzt die Frage wieviele FI hast du in deinem verteiler ?
kann nur sagen verbnünftig ausgelegt und nicht am falschen platz gespart. @hector , empfehle dir einen 25er schlauch man tut sich später mal mit dem nachziehen von leitungen besser. @claud die hersteller von backrohr und ceranfeld schreiben vor mit 2,5mm zu verkabeln. 1,5mm bei 16 A ist erlaubt jedoch nicht förderlich. Die einziehdrähe die man heute bei baumärkten bekommt haben durchschnittlich nur mehr 1,3mm auch die hersteller sparen am CU. |
||
|
||
|
FI1(4pol) -> Technik
FILS2(2pol) -> für Kühlgeräte FI3(4pol) -> Küche FI4(2pol) -> Licht Schuko UG FI5(2pol) -> Licht Schuko OG FI6(2pol) -> Licht Schuko EG FI7(4pol) -> Anlagen im Außenbereich (Schiebetor; Carport; Außenbeleuchtung usw) Natürlich wurden FIs genommen die keine seperate Vorsicherung benötigen. Hatte das Glück recht günstig an Verteilermaterial zu kommen und ich gebe zu dass mein Verteiler für ein EFH etwas überdimensionsiert ist aber zwischen Überdimensionierung und Standard war der Betrag (als Gesamtsumme des Hausbauens betrachtet) nicht so groß. Noch was zum Thema 1.5mm2 mit 16A abzusichern. Würde ich mich schon getrauen aber nur wenn: 1) Die Leitungslänge 15m nicht überschreitet 2) Das Einziehen der Leitungen nicht schwer ging (Querschnittsverjüngung durch zu große Ziehkräfte) 3) Die Einspeisung in den Verteiler einzeln geschieht (nicht über einen Kabelkanal oder Kabeltasse) -> mit 2.5 ist man immer auf der sicheren Seite (deshalb wurde von mir auch JEDER Steckdosen / Kraft Kreis mit 2.5mm2 ausgeführt. Lichtkreise mit 1.5mm2 Lg |
