KWL Planung

Teilen: facebook    whatsapp    email
  •  Tschulj
19.5.2023 1
1

Hallo zusammen,

wir sind gerade mitten im Rohbau unseres Umbaus und aktuell planen wir gerade die Lüftungsauslässe unserer KWL KWL [Kontrollierte Wohnraumlüftung].

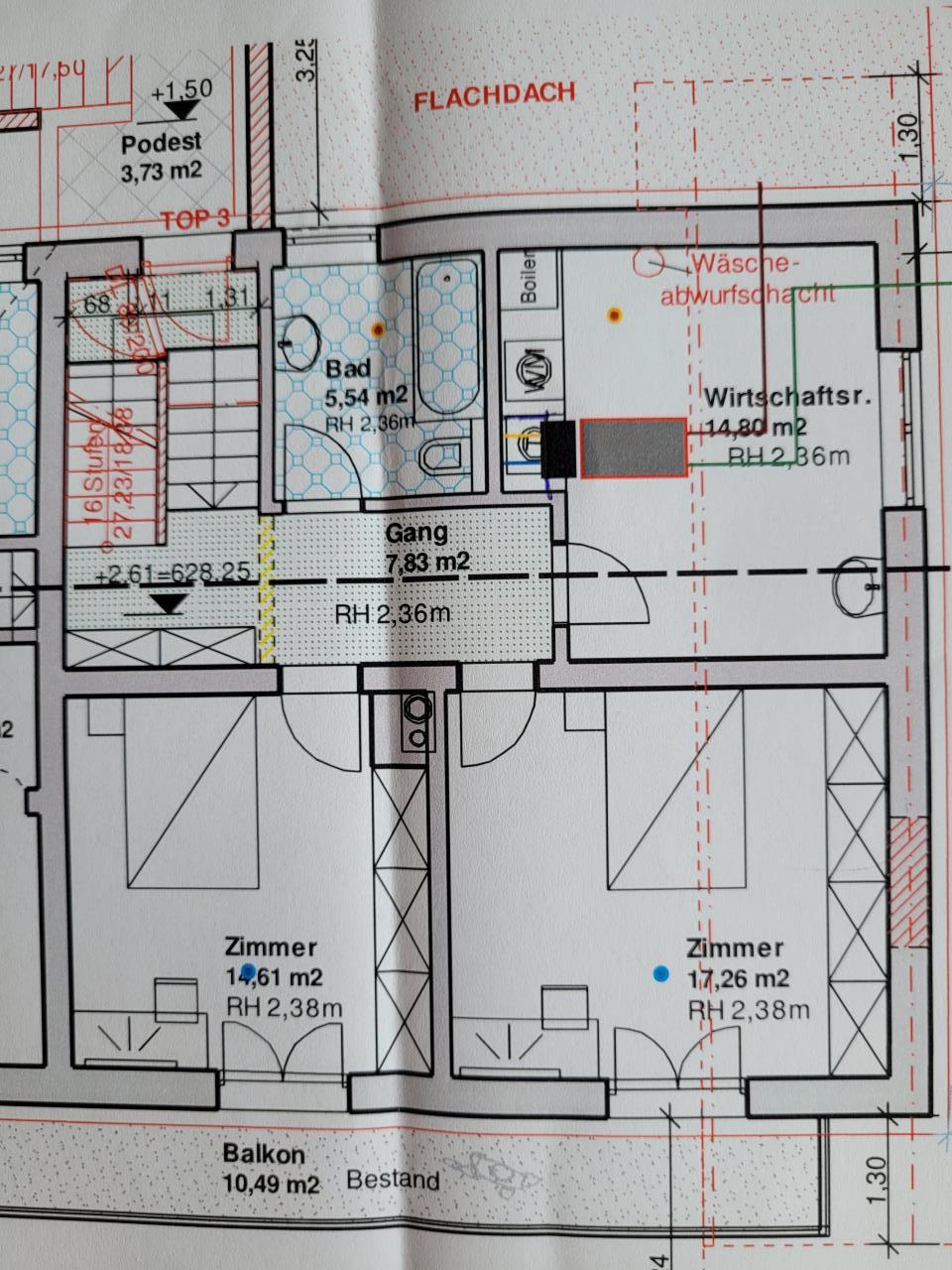

Im unteren Teil gehört uns nur der halbe Stock, dieser ist bereits Bestand und wir haben nicht so viel Platz für die Verrohrungen auf Grund der Raumhöhe, daher hat unser Installateur vorgeschlagen die Lüftungsauslässe in der Decke zu machen. Die orangen Punkte wären in dem Fall die Abluft (Toilette, evtl. kommt später mal eine Badewanne oder Dusche rein, und der HWR), die blauen Punkte die Zuluft (zwei Kinderzimmer).


2023/20230519839019.jpg

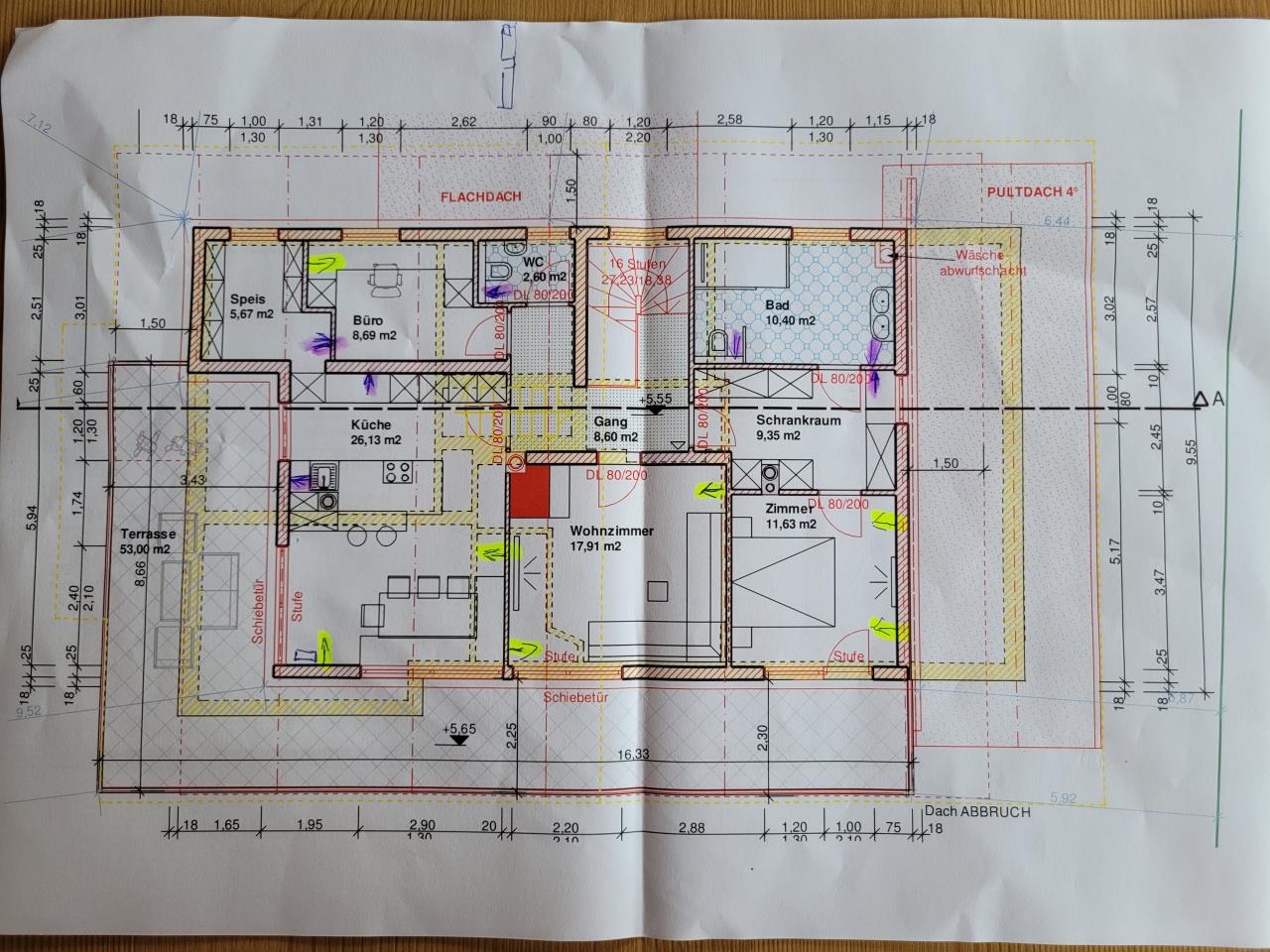

Das Dachgeschoss wird neu errichtet mit Holzriegelbauweise, hier wurden die Auslässe so vorgeschlagen: Zulut (gelb) im Schlafzimmer, Wohnzimmer, Büro und beim Essbereich, Abluft in Speis, Küchenbereich, WC, Bad und Schrankraum.


2023/20230519318678.jpg

Hat jemand noch Verbesserungsvorschläge bezüglich der Positionen?
Danke und LG
Tschulj

  •  leitwolf
  •   Gold-Award
19.5.2023  (#1)
Die Anordnung der Durchlässe ist ja meist ziemlich unkritisch und eigentlich relativ beliebig wählbar. Wesentlich sind die Volumenströme je Raum, die Querschnitte und die Rohrlängen zu den einzelnen Durchlässen. Das sind die Punkte, die entscheiden, ob sich eine Anlage gut einregulieren lässt und möglichst leise und effizient arbeiten kann.
