KWL - Zimmer nachträglich geteilt

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
  •  nala123
10.10. - 11.10.2022
9 Antworten | 3 Autoren 9
9
Hallo!
Wir haben in der Wohnung eine KWL KWL [Kontrollierte Wohnraumlüftung] die grundsätzlich gut funktioniert.
Im Sommer haben wir allerdings, um ein zusätzliches Kinderzimmer zu schaffen, vom Wohnzimmer einen Teil abgetrennt (ca. 10 m² - Trockenbauwand, beidseitig doppelt beplankt).
Dieses Zimmer hat jetzt keine eigene Zuluft - man merkt den Unterschied in der Luftqualität, vor allem nach der Nacht, leider deutlich.

Was wäre eine unkomplizierte Lösung, um das Zimmer mit Frischluft zu versorgen?
Ich könnte mir etwa einen in der Wand verbauten Lüfter vorstellen, der die Luft aus dem Zimmer ins Wohnzimmer bläst, damit dann frische Luft aus dem Wohnzimmer nachströmen kann.

Kann das so klappen? Was wären da geeignete Geräte und wie könnte ich so einen Lüfter am besten steuern? Wie schaut es bei so einem Lüfter mit der Schallübertragung aus? Ich möchte dadurch die extra durchgeführte doppelte Beplankung auch nicht ad absurdum führen..

Freue mich auf Rückmeldungen,
vielen Dank!

  •  rabaum
  •   Gold-Award
10.10.2022  (#1)

zitat..
nala123 schrieb: Schallübertragung

Habt ihr die Trockenbauwand auf dieselbe durchgehende "Estrichplatte" gestellt? Wenn ja habt ihr hier schon mal die erste große Schallbrücke.

zitat..
nala123 schrieb: in der Wand verbauten Lüfter

Ist schalltechnisch in jeder Hinsicht die schlechteste Wahl.
Luftschallübertragung einerseits und Eigengeräusch des Lüfters.

Stell sonst mal eine Skizze oder den neuen Grundriss ein mit eingezeichnetem Luftauslass.

Wie man es gscheit machen kann weiß bestimmt @leitwolf am besten.

1
  •  nala123
10.10.2022  (#2)

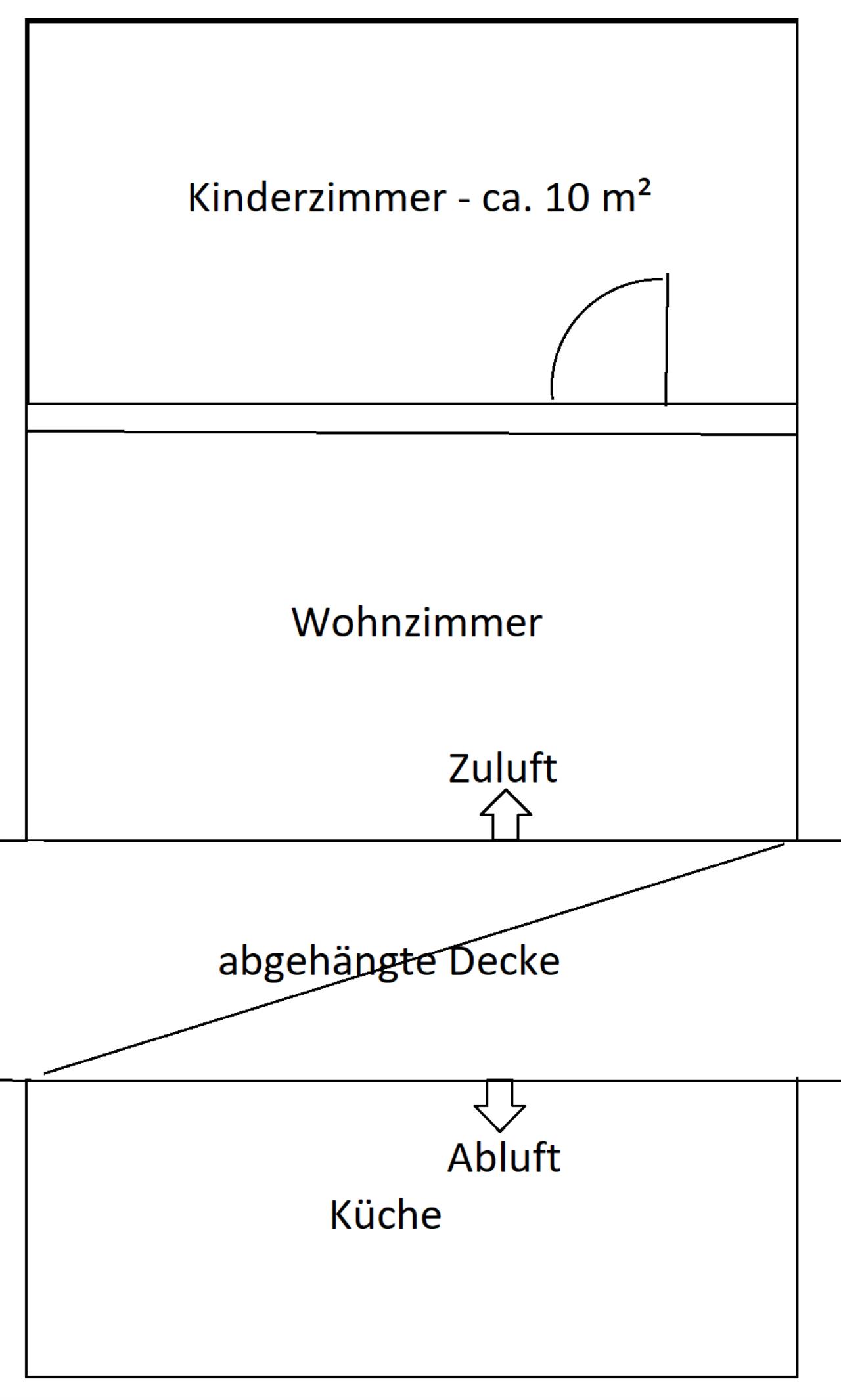

Skizze im Anhang.


2022/20221010176938.png

Die Wand steht schwimmend (bzw. geklebt) auf dem durchlaufenden Boden, weil sie rückbaubar sein sollte. Körperschall ist nicht das Thema, es geht hauptsächlich um Luftschallübertragung, wenn wir abends noch im Wohnzimmer sitzen und uns unterhalten, etc.

Die gesuchte Lösung muss "nur" die nächsten paar Jahre herhalten, sollte dementsprechend einfach sein bzw. nicht in die gebaute Substanz abseits der Trennwand eingreifen. Wenn es dafür keine einfache Lösung gibt, werden wir eher damit leben, vor dem Schlafengehen einfach die Türe zu öffnen.

1
  •  leitwolf
  •   Gold-Award
10.10.2022  (#3)
Ist es möglich die Zuluft vom Wohnzimmer bis zum Kinderzimmer zu verlängern, z. B. in der Raumecke entlang?
Dann bekommen beide Räume Zuluft.

1


  •  nala123
10.10.2022  (#4)
Das werde ich mir mal anschauen.
Werde beizeiten mal die Zuluft-Abdeckung abnehmen und schauen was dahinter steckt.
Ich nehme an es gibt für alle möglichen Durchmesser und Rohrarten Kupplungsstücke, sodass ich im einfachsten Fall das Rohr Aufputz bis zum Kinderzimmer und durch die Wand legen kann?

1
  •  leitwolf
  •   Gold-Award
10.10.2022  (#5)
Vermutlich ist es DN100 oder DN125. Eine Anbindung mit einem Wickelfalzrohr + Bögen ist dann einfach und kostengünstig möglich.

1
  •  nala123
11.10.2022  (#6)
Wie du vermutet hast, ist es DN100.
Ich würde die Durchführung mittig über der Türe positionieren.

Kann ich diesen Bundkragen nutzen, um den Wandausschnitt zu verdecken und in diesen dann einen Rundbogen einführen oder sind diese Bundkragen nur als Abschluss konzipiert?
https://www.hornbach.at/shop/Wickelfalzrohr-Bundkragen-100-mm/7329293/artikel.html

Müssen die einzelnen Teile (Rundbögen, Rohrverbinder, Rohre) miteinander verschraubt werden oder reicht stecken?
Wo/wie oft muss ich Rohrschellen setzen? An den Verbindungen oder in bestimmten Abständen?
Wie kürze ich die Wickelfalzrohre am einfachsten auf die benötigte Länge?

Geplant wäre:
Bestandrohr - Bundkragen (als Abdeckung für die Durchführung aus der abgehängten Decke) - 90° Rundbogen - 80 cm Wickelfalzrohr - 90° Rundbogen - 1 m Wickelfalzrohr - Rohrverbinder - 1,5 m Wickelfalzrohr - Bundkragen - Wickelfalzrohr in Wandstärke 12 cm (?) - Auslass

Funktioniert diese Zusammenstellung so? Muss ich das kurze Stück durch die Wand irgendwie zusätzlich fixieren? Thema Schallschutz - den Bundkragen bei der Durchführung durch die Wand mit Silikon/Acryl o.ä. abdichten?

Vielen Dank soweit schon mal für die Inputs!

1
  •  leitwolf
  •   Gold-Award
11.10.2022  (#7)
Der Bundkragen als Abdeckung ist nicht geeignet, weil du da kein Rohr mehr anstecken kannst. Wir haben dazu Ringe, die über das Rohr geschoben werden.
Für die Anpassung der Länge gibt es Schiebemuffen bzw. Schiebenippel. Dann würdest du dir das Schneiden sparen, wenn die Länge der Standardrohrlängen in einem gewissen Bereich liegt.
Schneiden geht mit Stichsäge (Metallsägeblatt) und einem Schälbohrer zum Einstechen. Oder mit Winkelschleifer und Metallschneidblatt.

1
  •  rabaum
  •   Gold-Award
11.10.2022  (#8)

zitat..
leitwolf schrieb: Schneiden geht mit Stichsäge

oder damit 😉

https://www.energiesparhaus.at/forum-meine-lueftungsmontage/46987_3#432919

1
  •  nala123
11.10.2022  (#9)
ad Ringe zur Abdeckung - sowas?
https://www.hornbach.at/shop/Ofenrohr-Wandrosette-Bertrams-100-mm-feueraluminiert-silber/5816161/artikel.html

Nochmal zu den Stockschrauben - eine mittig pro Rohrabschnitt reicht?
Hornbach hat die Rohre sowieso nur in 1 m oder 2 m Länge, länger wird ein Abschnitt also eh nicht.
