Mauerdurchbruch für LWWP (nachrüsten im Bestand mit WDVS)

#installation

#luftwärmepumpe

#wdvs

Zusammenfassung anzeigen (Beta)

Liebe Forengemeinde, wir möchten dieses Jahr von Gas-Brennwert auf Wärmepumpe umrüsten. Unsere bevorzugte Lösung wäre eine Daikin Split LWWP LWWP [Luft-Wasser-Würmepumpe]. Nun stehen wir aber vor dem Problem, dass die damaligen Bauherren des Hauses natürlich die Planung nicht für eine LWWP LWWP [Luft-Wasser-Würmepumpe] vorbereitet haben.

Laut Heizungstechniker wäre der ideale Standort für das Split-Außengerät ein kleines Gartenbeet vis-a-vis vom Technikraum (die Pflanzen müssen dort leider teilweise entsprechend weg). Er meinte, wir sollten eine Durchführung mit Durchmesser 65mm vorbereiten für die Kältemittel- und Stromleitungen.

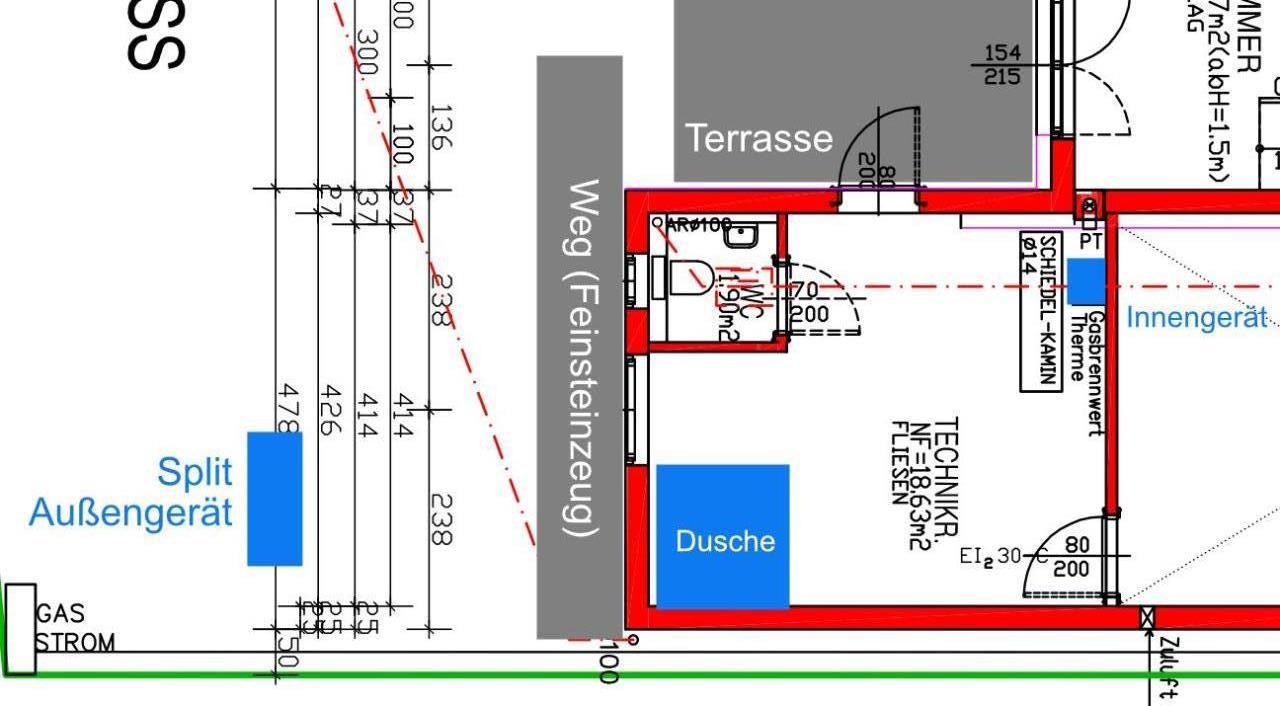

Skizze:

Zwischen dem Beet und dem Haus ist leider ein Weg mit Feinsteinzeugfliesen auf Betonbett. Das Haus ist nicht unterkellert und auf der Seite des Beets selber kommen wir auch schwierig in den Technikraum, da ausgerechnet auf der Wandseite eine Dusche sowie WC sind. Eigentlich müssten wir in einer Höhe von ca. 2,20m durch die Außenmauer (das WC ist im Technikraum nur ca. 2m hoch).

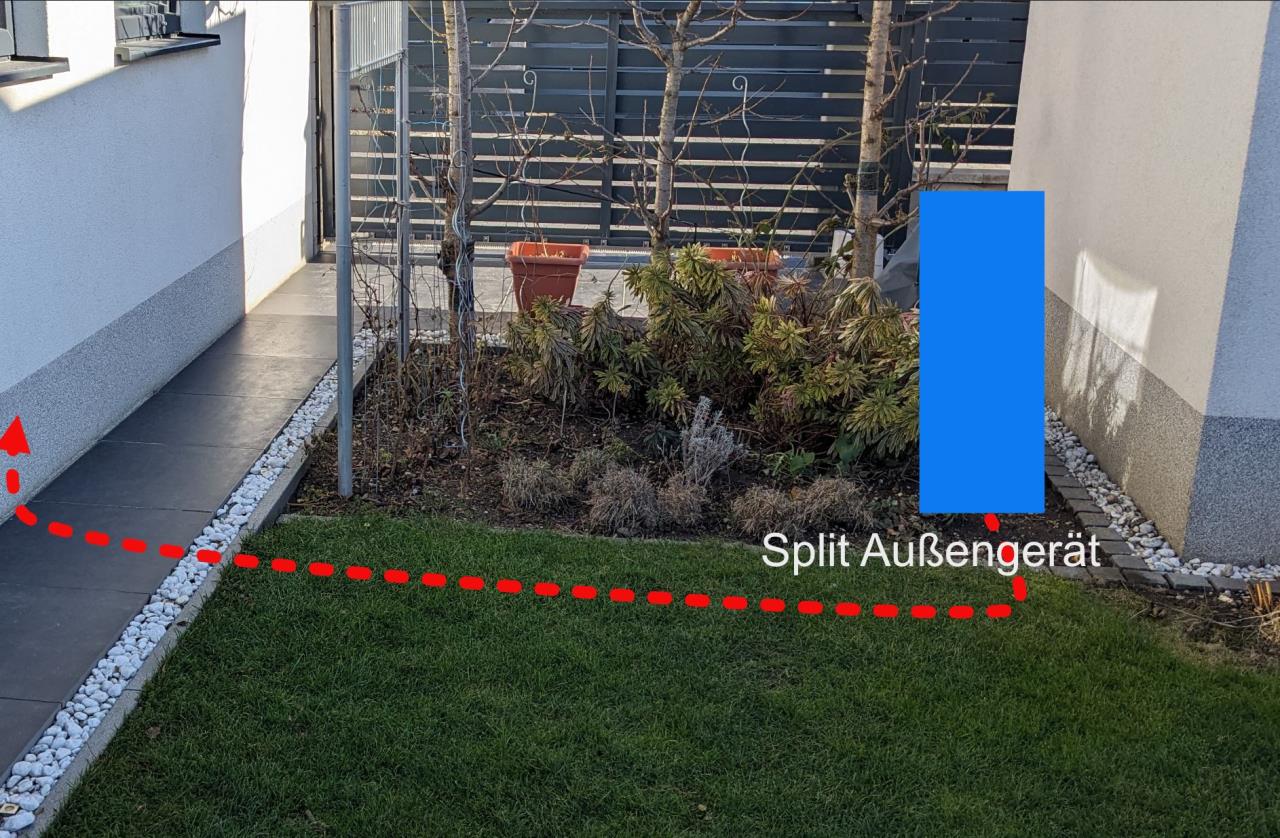

Foto:

Wäre spannend, ob jemand vor einer ähnlichen Problematik steht und ob wir irgendeinen Lösungsweg übersehen, der nicht bedeutet, potentiell entweder die Bodenplatte anzubohren (falls man das überhaupt macht/kann), oder die halbe Verfliesung in den Sanitärbereichen des Technikraums zu zerstören.

Ist auch die Frage, ob man beim Weg z.B. das 65mm-Rohr problemslos im WDVS WDVS [Wärmedämmverbundsystem] hochführen kann, ohne die Dämmung herabzusetzen. Und die Biegeradien einhalten kann.

Und gibt es vllt. Spezialfirmen, die das wirklich gut hinbekommen? (Raum NÖ/Marchfeld)

Wir haben im Haus 25er-Ziegel mit 16cm grauem EPS...

Danke im Voraus für jegliche Inputs :)

P.S.: Wir hatten in der Not schon Ideen wie z.B. eine Pergola mit dicken Holzbalken zu errichten, wo die isolierte Kältemittelleitung dann über dem Weg in einer quadratischen 100mm-Dachrinne vom Beet zum Haus geführt wird und dann oben an der Stelle, wo wir sie reinleiten sollten, ins Haus geführt wird... aber das wird wahrscheinlich optisch auch nicht schön.

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Split-Klima "umleiten"?

score 1 · Answer 1 · 2024-01-28T19:04:27Z

Wie wäre es wenn du die WPWP [Wärmepumpe] auf 2 Meter Höhe and die Wand montieren würdest und dann entlang der Decke im Technikraum zum Innengerät gehst.

score 1 · Answer 2 · 2024-01-28T19:10:40Z

..
berhan schrieb:

Wie wäre es wenn du die WPWP [Wärmepumpe] auf 2 Meter Höhe and die Wand montieren würdest und dann entlang der Decke im Technikraum zum Innengerät gehst.

Das habe ich mir auch schon überlegt, allerdings wäre dann das Problem, dass dann entsprechend eine beheizte Kondensatauffangwanne erforderlich wäre, und auch optisch würde es vmtl. nicht gut aussehen (gerade die Daikin, die halt wie eine asiatische Klimaanlage aussieht).

Zweite Option, die wir uns überlegt haben, ist, sie direkt über dem Technikraum aufs Dach zu montieren, das würde optisch gar nicht so schlecht aussehen. Die Dachneigung ist da nur ca. 10 Grad, und man könnte die Leitung auf kürzestem Wege vom Dach zum Innengerät führen. Aber habe ich bis jetzt selten gesehen so, und man müsste mit der Dachabdichtung höllisch aufpassen, kA wie aufwendig das wäre...

In unserem Fall frage ich mich, ob statt Split LWWP LWWP [Luft-Wasser-Würmepumpe] eigentlich eine innenliegende Monoblock LWWP LWWP [Luft-Wasser-Würmepumpe] besser wäre, denn die beiden Lüftungskanäle für Ansaugung und Abluft könnten wir im Technikraum in der Höhe gut verlegen und es würde außen optisch wahrscheinlich passabel aussehen. Die Mauerdurchbrüche durch den Ziegel wären dann Schema F, und es gibt kein Problem mit Eisbildung. Aber innenliegende Monoblock LWWP LWWP [Luft-Wasser-Würmepumpe] sind leider Nischenprodukte, wie es scheint :/

score 1 · Answer 3 · 2024-01-28T19:56:44Z

Und wenn du sie direkt aufs Feinsteinzeug stellst (Mindestabstand zur Wand einhalten) und ein Wegerl herum anlegst?

Die Leitungen dann in einem Kabelkanal an der Fassade nach oben führen und dann durch die Wand.

score 1 · Answer 4 · 2024-01-29T09:18:50Z

..
robits schrieb:
Und wenn du sie direkt aufs Feinsteinzeug stellst (Mindestabstand zur Wand einhalten) und ein Wegerl herum anlegst?

Ja, hätte den Vorteil, nicht DURCH den Weg zu müssen, allerdings macht mir die Mauerdurchführung und das Hochführen auf der Fassade mehr Kopfzerbrechen als das Queren des Feinsteinzeugs (wenn man das vermeiden kann, wäre es schön, aber da mache ich mir weniger Sorgen, da beim Haus selbst ja das Thema Abdichtung bzw. Perimeterdämmung dazukommt). Und Kabelkanal an der Fassade: das hätte an der Stelle leider eine äußerst ungünstige Optik, daher die Frage, ob man das 65mm Rohr theoretisch auch in der EPS-Dämmung hochführen könnte (bzw. die Idee mit der "Pergola" als Kabelkanal über dem Durchgang).

score 1 · Answer 5 · 2024-01-29T14:21:31Z

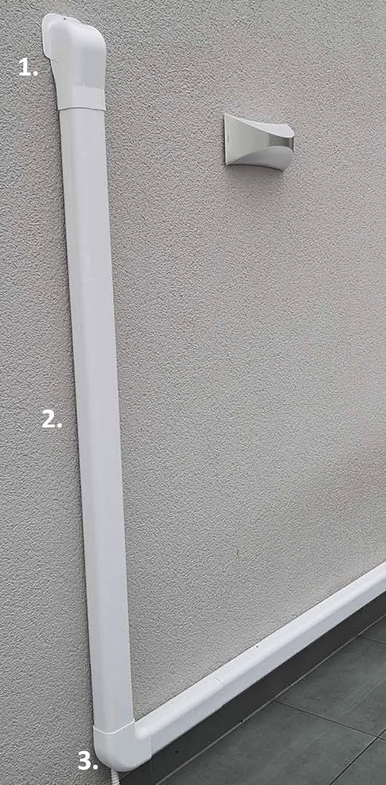

Dieses Klima Kabelkanalsystem T100 gibts in vielen Onlineshops.
Kannst du nach Montage auch mit passender Fassadenfarbe anpinseln.
Hat vielleicht auch dein Klimateur im Programm.

score 1 · Answer 6 · 2024-02-01T11:14:36Z

Danke für den Tipp - gut zu wissen, dass es solche Lösungen gibt, wäre für uns aber entsprechend ein ziemlicher Kompromiss, da das an einer prominenten Stelle im Garten ist.
