Nibe F1155 - HPAC Aktive Kühlung - Nachrüstung - AUX-Ausgangmangel

Teilen: facebook    whatsapp    email
  •  Jan83
27.7. - 28.7.2023
3 Antworten | 3 Autoren 3
3
Hallo zusammen, hallo liebe Nibe Experten,

ich rüste gerade meine existierenden Nibe F1155-12 mit einem HPAC40 Nachbau um, da mir das bisher verbaute PCM42 Temperaturmäßig im Sommer nicht tief geung runter kommt um meine sechs Gebläsekonvektoren anständig zu versorgen. In den Taupunkt fahren die aktuell erst recht nicht, das möchte ich nun ändern.

Doch das eigentliche Problem ist mir erst gerade in den Sinn gekommen, als ich mich dem Hydraulikschema und der zukünftigen Verkabelung gewidmet habe.

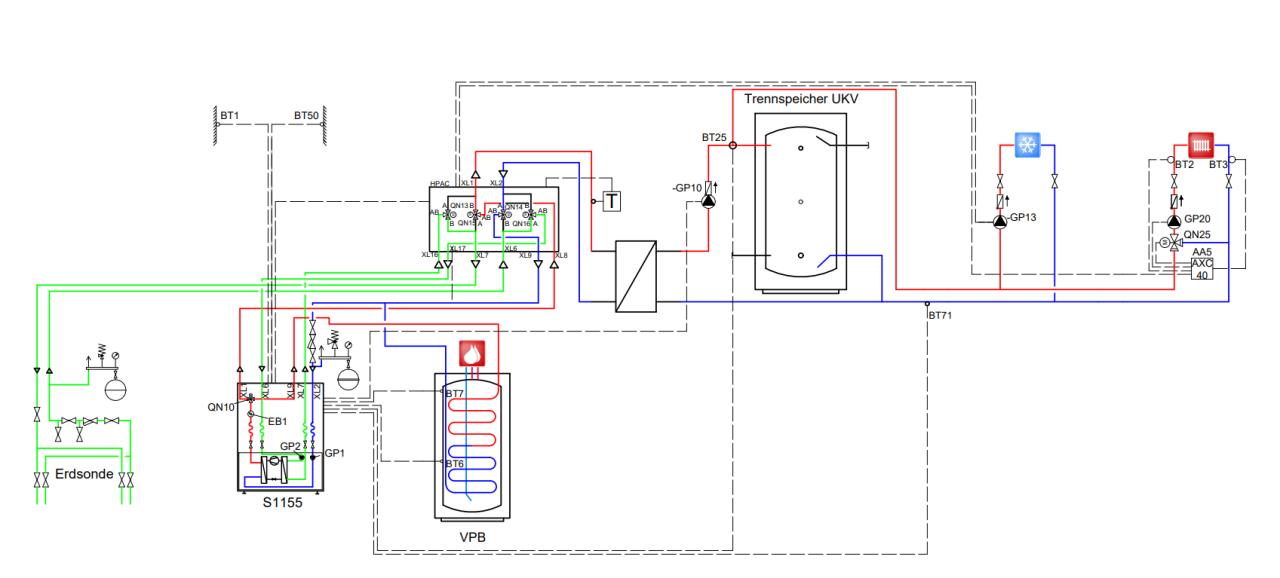

Ich setzte ziemlich 1zu1 das folgende Schema, inkl. 2. Klimasystem (Fußbodenheizung) um:

2023/20230727938872.png

Nun scheint es so, dass ich GP10 Umwälzpumpe auf den AUX-Ausgang der F1155 legen muss und die GP13 Umwälzpumpe auf der Zusatzplatine der HPAC.

Problem, der AUX-Ausgang der F1155 ist aktuell mit der Kühlmodusanzeige belegt und die "Info" brauche ich auch extern, damit ich die Regler der Fußbodenheizung und der Gebläsekonvektoren entsprechend regeln kann.
Wenn nun die Pumpe dort aufgelegt wird, die große Frage, wie bekommen ich die Kühlmodusanzeige nach extern. Warum hat Nibe nur einen AUX-Ausgang, das ist doch in vielen Situation "zu wenig" emoji Jemand eine Idee?

Grüße Jan

  •  Brombaer
  •   Gold-Award
27.7.2023  (#1)
Brauchst Du den Zustand unbeding5 als Hardwaresignal oder wäre eine ModBus Abfrage eine mögliche Lösung ?

1
  •  Jan83
27.7.2023  (#2)
Ich benötige das Sigal auf der UVR sowie auf dem KNX Bus. Prinzipiell wäre Modbus auch ok, nur kann die F1155 das nicht von sich.

Aktuell geht das Signal die Kette: F1155 Aux-Ausgang - KNX Binäreingang - KNX Schaltaktor - TA UVR

Könnte aber natürlich auch: F1155 Modbus TCP - TA CMI - TA UVR - KNX Binäreingang

Aber eine Andere Idee, gegebenenfalls auch nur als Provisorium:
GP13, die Umwälzpumpe des primären Klimasystem 1 läuft ja qasi immer wenn die Wärmepumpe heizt und kühlt, ebenso die GP20 des Klimasystem 2 (Fußbodenheizung), beide Heizen und Kühlen.
Könnte ich nicht die GP10 erst einmal parallel auf eine der Pumpen GP13 oder GP20 legen und so weiter den AUX-Ausgang der F1155 für die Kühlmodus-Anzeige verwenden? Was meint ihr?

1
  •  Akani
28.7.2023  (#3)
Beide Pumpen auf den gleichen Ausgang ist bei taupunktunterschreitung kritisch.
Wenn du die FBH FBH [Fußbodenheizung] Pumpe über einen Taupunktsensor abschalten kannst wäre gut. Ansonsten würde ich mir sorgen um den Estrich machen

1
