Hier gäbe es sowas: https://www.photovoltaik-salzburg.info Aber da du selber baust hilft dir das doch nichts, sry Youtube DIY eventuell noch? Fortsetzung: |
||
|
||
|
Da gibt's eigene Module undsoga4 zaunsysteme mit Eigenschaften produzierten modulgrössen |
||
|
||
|
Hast da einen Link für mich? |
||
|
|
||
|
||
|
Ich häng mich da mal an. Falls jemand einen Link zu einem System hat bitte teilen. Ich habe bereits einen gemauerten Zaunsockel aus Zaunsteinen. Aufgrund der Modulpreise möchte ich weg von den geplanten Zaunfeldern aus Aluminium. Angedacht waren diese inkl. Alusäulen auf den Sockel aus Zaunsteinen zu verschrauben. PV Module quer montiert kommen aber bei den Preisen vermutlich auf das gleiche und liefern mir Strom als Inselanlage fürs Pool. Daher bin ich schon länger auf der Suche nach einem System dass ohne Zaungitter dahinter auskommt. Am liebsten wäre mir eigentlich was DIY fähiges bei dem sich die Halterungen und Rahmen selbst montieren lassen. Dabei noch die PV Module selbst besorgt werden können Komplette Eigenbauvarianten hab ich schon einige gesehen. Glaube auch hier im Forum. Allerdings scheitert es da dann bei mir meist an den notwendigen Schweißkenntnissen |
||
|
||
|

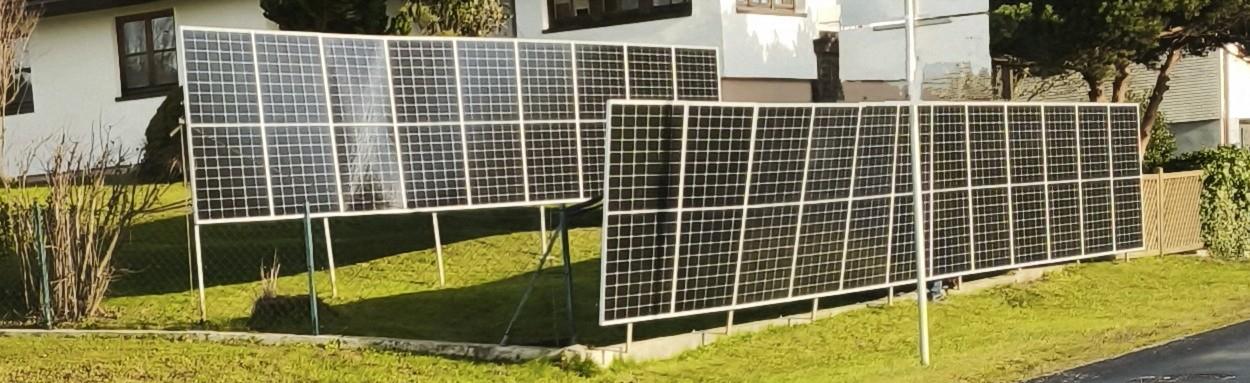

Bild aus meiner Nachbarschaft. Nach etwas mehr Wind. So net...  |
||
|
||
|
ich würde da Steher von Stabmattenzäunen zweckentfremden. Dann aber keine 2,5 m Abstand und keine Stabmattenelemente nehmen. normale Bifaciale Module, die Steher so, dass möglichst keine Verschattung von hinten erfolgt (also alle 2xModulbreite+Abstand, alle 2,27m?) Zur Modulbefestigung mal nach Wandbefestigungssystemen schauen (da gibt es Schienen in schwarz zum einführen von Modulen) die könnte man dann direkt auf die Steher montieren, oder ein Trägerprofil auf die Steher und die Module darauf fest schrauben so was z.B. und die Windlasten sollte man dann schon berücksichtigen... |
||
|
||
|
..und keinesfalls unterschätzen! |
||
|
||
|
Aus 4040 Aluprofilen kann man auch was zaubern und ganz ohne Schweißen. Die kann man schön tief einbetonieren, damit sie auch wirklich halten. Als Faustregel würde ich ansetzen: Wenn du dich mit vollem Gewicht dagegenlehnen kannst, ohne dass es sichtbar nachgibt, dann hält es. Unser BKW im 3. Stock hat so auch schon 130km/h Winde unbeschadet überstanden. Eine Berechnung wäre natürlich noch besser 😉 |
||
|
||
|
Glaub Hänsel hießen die. Verkaufte suntastic auch. Aber such mal in google unter pv Zäune da gibt's einiges |
||
|
||
|
Hat das jemand mit dieser Art bon Halterungen schon mal freistehend befestigt. Aufgrund des starken Winddrucks bin ich skeptisch was diese Varianten mit Einlegeschienen und Halterungen betrifft. Könnte mir zwar vorstellen die Schiene aus den Video senkrecht statt waagrecht zu verwenden. Wie geschrieben an Zaunsteher schrauben. Die Module dann zwischen den Schienen ohne viel Spiel einklemmen und alles verschrauben damit sich möglichst nichts bewegen kann. Aber der erste möchte ich auch nicht sein, der das probiert 😉 Einbetonieren geht bei mir nicht mehr. Wenn dann könnte ich nur eine Art Rahmen machen. Diesen dann unten mit dem Betonsockel verschrauben. Seitlich mit Alustehern. Aber auch da Frage ich mich - wie am besten die Module mit den Profilen verbinden. Den Standart PV Klemmen vertraue ich da nicht so. Optimal wäre eine Art Schiene die auf Zaunstehern befestigt ist. In diese Schiene dann die Module reinschieben und mit der Schiene verschrauben. Aber sowas hab ich noch nicht gefunden |
||
|
||
|
Auch nicht schlecht. Meinst du mit "seitlich" eine Abspreizung quer zum Zaun? Denen kannst du ruhig vertrauen. Alternativ kannst du auch die Befestigungslöcher der Module direkt verwenden und sie da durch auf die Aluprofile schrauben. |
||
|
||
|
standardklemmen haben alle um die 3-5kN auszugswerte. Und du hast ja normal 4 Klemmen für 2 Module also das wäre nicht das Problem. Die Löcher der Rahmen versagen auch bei ca 2kN. |
||
|
||
|
Das kannst aber nicht ganz vergleichen, weil das Gestell schätze ich ein U Geländer ist bzw auf 3 Seiten betoniert ist Ich optiere auch auf einen PV Zaun langfristig, aber bei meiner Windexponierten Lage würde ich mich nur wohl fühlen, wenn ich zwischen allen PV Platten Betonsäulen aufstellen würde 😅 |
||
|
||
|
Nope, ist nur unten befestigt. Keine Ahnung wie das genau gemacht ist, aber es hält erstaunlich gut. Und es bewegt sich auch bei starkem Wind weniger als wenn sich jemand dagegenlehnt, deshalb habe ich den Vergleich gezogen. |
||
|
||
|
Aber du sprichst von einem BKW im 3. Stock - vermutlich auf einem Balkon montiert. Das kannst du von der Windlast her überhaupt nicht mit einem freistehenden Zaun vergleichen. Schau mal mit welchen Steher-Elementen vollflächige ca. 1,5 m hohe Zäune montiert werden. Die 4040er Aluprofile knicken dir bei Windgeschwindigkeiten von 150km/h wie die Zahnstocher - wenn es blöd her geht. Und dann wirds auch noch für die Versicherung interessant, wenn dadurch fremdes Eigentum beschädigt wird. Lieber mit etwas mehr Sicherheiten berechnen, als ums Ar...cken zu wenig. Durch Düseneffekte, Winddruck und Sogwirkung kommt da gleich mal ordentlich was an Kraft zusammen. Übrigens heißt es auch nicht umsonst: Techniker, die Alu kennen... nehmen Stahl. |
||
|
||
| Hallo Berndi, kostenlos und unverbildlich kann man das auf durchblicker.at vergleichen, geht schnell und spart viel Geld. | ||
|
||
|
Welche Steher nimmt man jetzt am besten für die aufgestellten Modulle wenn die Steher nicht einbetoniert sondern angeschraubt werden sollen? Und ja entsprechenden Wind sollten sie auch aushalten. |
||
|
||
|
Ein Balkon, ja, aber auf 2 Seiten offen und durch die Höhe im Vergleich zu den umliegenden (niedrigeren) Gebäuden auch exponierter als viele Zäune am Boden. Wir haben ihn mittlerweile komplett leergeräumt, weil der Wind sogar unseren sauschweren Holztisch verblasen hat. Deswegen würde ich das auch nur mit einer seitlichen Abspreizung machen. Ein Dreieck hält mehr 😉 Aber am Ende stimme ich hier zu 100% zu: |
||
|
||
|
Möglichst stabile und nicht ohne Abspreizung sagt mein Gefühl. Auf der Montageplatte hast du sonst leicht die 10-20fache Kraft, das reißt dir die Anker aus oder den Sockel um. |
||
|
||
|

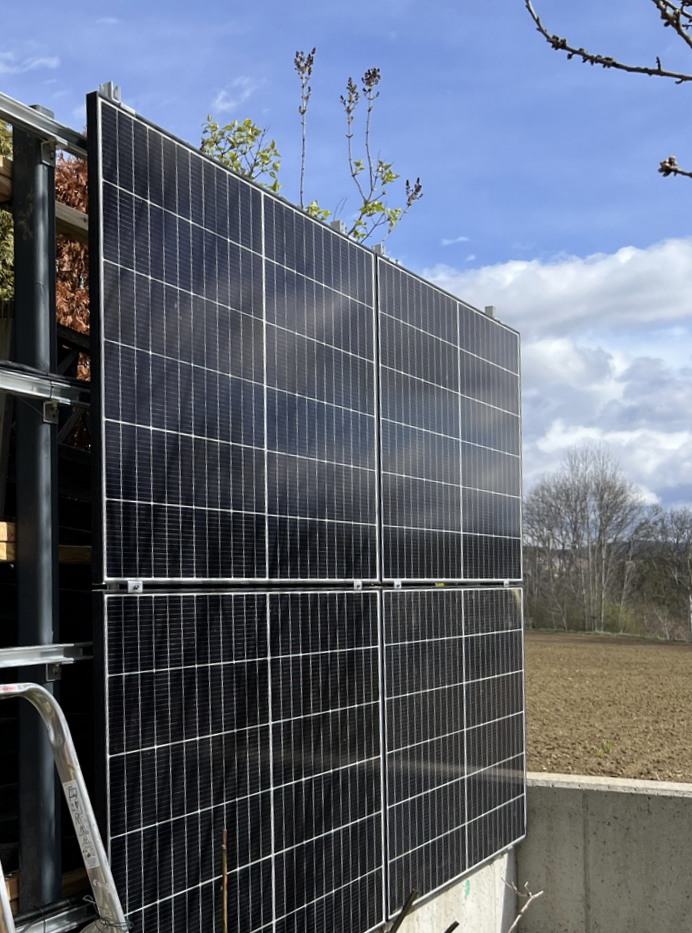

Ich hab 80x80x6 Formrohre mit auf einer 25x16cm Stahlplatte verbaut. In den kritischen Bereichen habe ich die Platte in "L" Form ausgelegt und zusätzlich noch auf der Wetterseite verschraubt. An die Formrohre habe ich normale K2 Schienen im Kreuzverbund montiert. Die PV Module ragen einige cm über die Mauer hinaus und verdecken die gesamte Unterkonstruktion. Die Rückseite wurde komplett mit Holz verkleidet.  Ab 130km/h fliegen "automatisch" Dachziegel und Europaletten durch die Module. 150km/h sind für meinen PV Zaun also kein Problem ;) |
||
|
||
|
@Spt42: Schaut sehr gut aus. Hast du vielleicht mehr (Detail)Fotos? Wie ist das am Sockel montiert? |
||
|
||

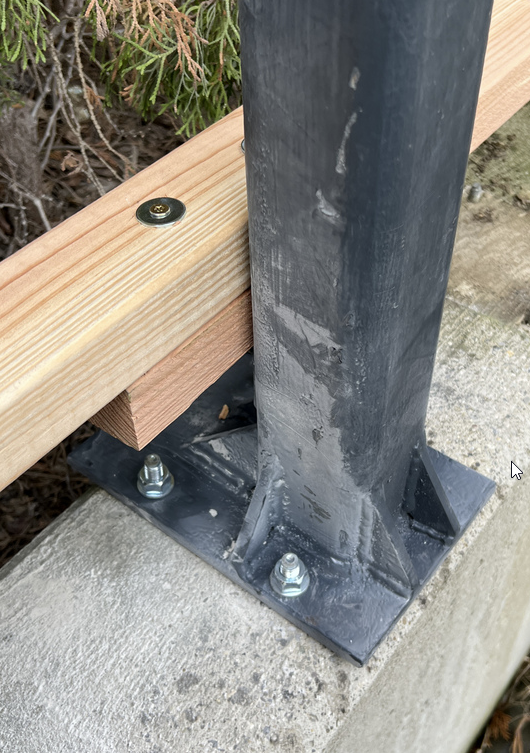

Die Pfosten wurden je nach Standort mit 4 bis 6 Fischer Betonanker verschraubt:  Für meinen Standort ist die Konstruktion eher übertrieben, aber die Mehrkosten beim Stahl usw waren keine 100 Euro. |
