K2 Lagernd in Wels |
||
|
||
|
Okay - welcher Halter ist das genau bzw. hast du einen Preis für mich? Versand nach NÖ möglich? |
||
|
||
|
Es gibt quasi bei allen Herstellern Blechersatz-Ziegel die übrigens auch fast alle vom gleichen Hersteller aus DE kommen. Novotegra gehört mMn mit dem Drahtbügel eher zu den schwindligeren Systemen.... |
||
|
|
||
|
||
|
Also ich hab bis jetzt im Internet eher gelesen dass die Blechersatzziegel nicht so gut sein sollen und die Novotegra sehr stabil sein sollen dass man sich sogar drauf stellen kann ohne dass der Bügel am Ziegel darunter aufliegt.... |
||
|
||
|
kommt drauf an, wie schwer der draufsteher ist ;) welche und wie viele haken sagt dir die statikberechnung. fast alle hersteller haben was für bieberschwanz im angebot. bin auch kein fan von den blechersatzziegeln, bei biberschwanz aber ne überlegung wert. hab selbst aber noch keine biberschwanzdeckung belegt. |
||
|
||
|
...hat denn keiner eine PV auf einem Biberschwanzdach? aktuell hör ich am meisten vom dem K2 SolidHook System mit 75mm Breite - jedoch liegt da das Gewicht auch auf dem Ziegel darunter über eine Breite von nur 75mm Breite oder steht der Haken ab? Hat da jemand ein Foto von dem montierten Haken? |
||
|
||
|
Bei allen Biberschwanzhaken liegt das Gewicht fast vollständig auf dem Ziegel darunter. Geht ja gar nicht anders bei der vollständigen Überdeckung und dem langen Auskragen. Beim Novotegra wird seitlich der Ziegel abgeschnitten - ansonsten brauchst du eigentlich einen Blechziegel damit der Haken überhaupt sauber rauskommen kann - du hast ja keine Nase wie beim normalen Ziegel, die du abschneiden kannst. |
||
|
||
|
...stimmt - hast du eine PV auf einem Biberschwanzdach bzw. schon mal eine montiert auf so einem? Was sind deine Erfahrungen dazu? |
||
|
||
|

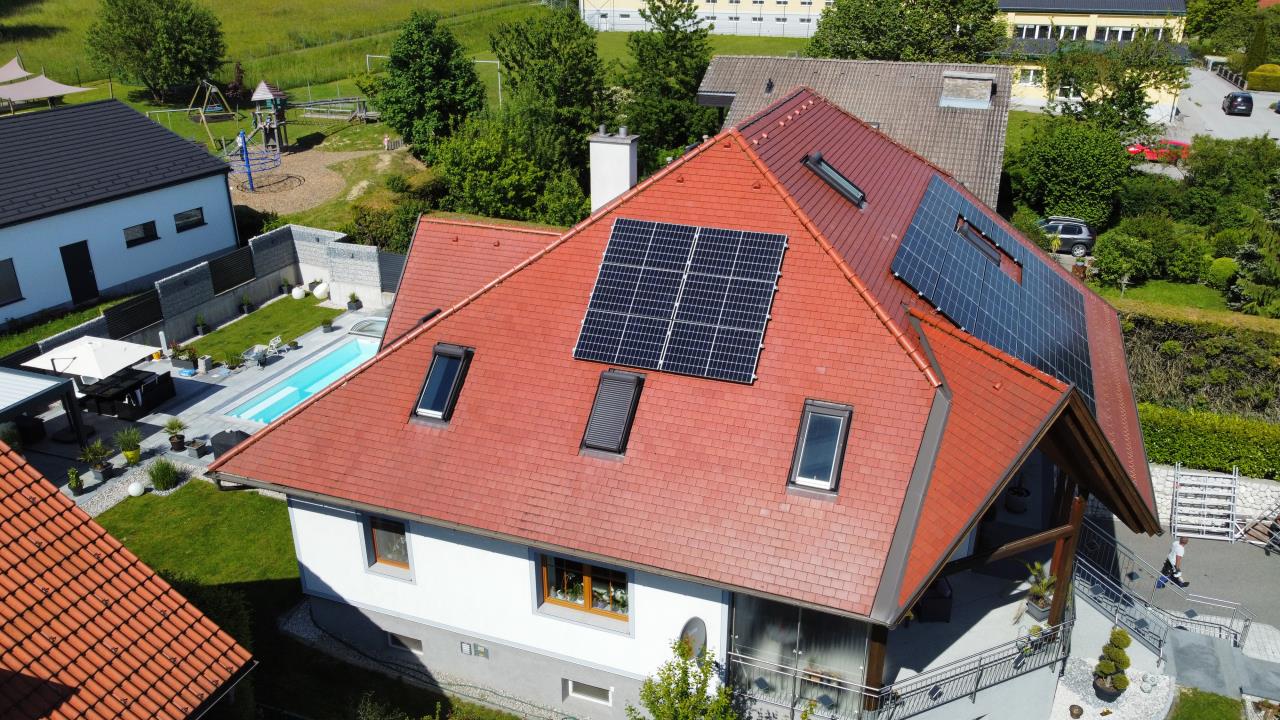

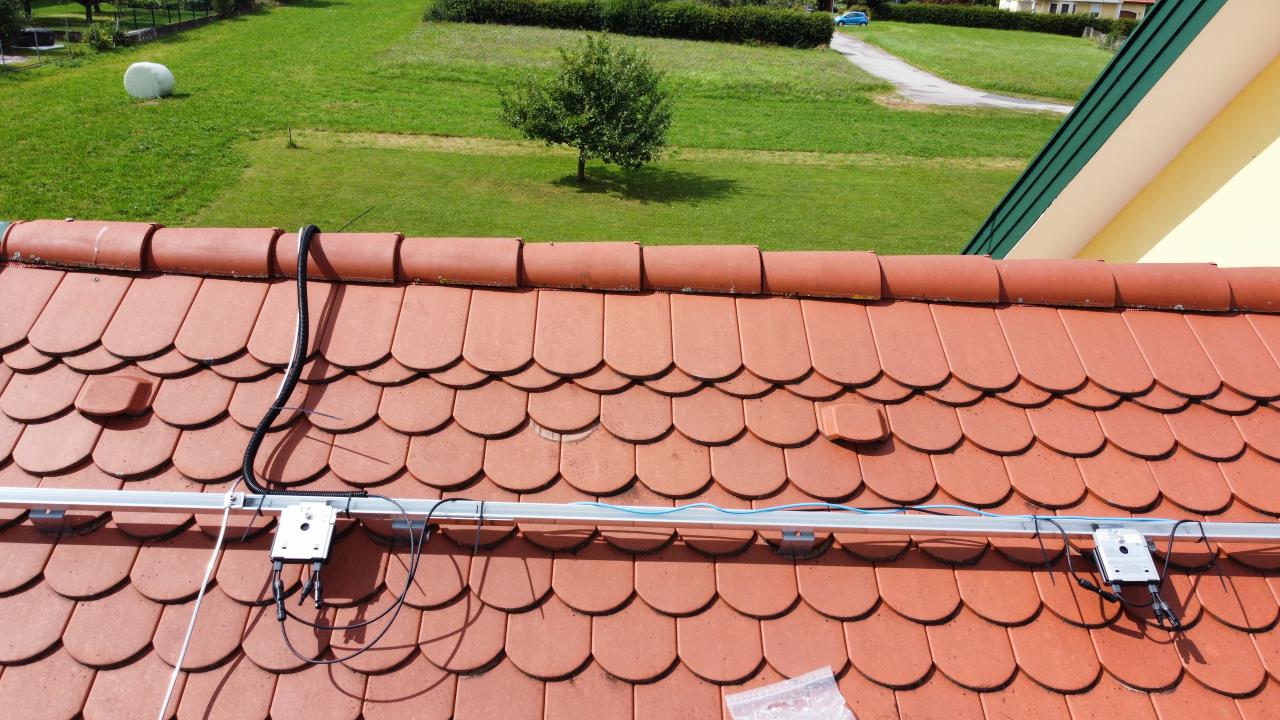

Hier 2 Biberschwänzchenbaustellenfotos - funktioniert top , Halterung liegt natürlich durch die Gegebenheiten fast auf den Ziegel auf. Biberschwanz-Doppeldeckung - da wird nie was undicht. Die untere Anlage haben wir vor ca 2 Jahren montiert in NÖ , die andere heuer in OÖ. Ganz wenige biber-Schwänzchen am Markt, wir haben trotztem auch eigentlich immer für Sonderdächer alles lagernd (war/ist) unser Ziel. Mittlerweile brauchst , je nach Geographie, Dachneigung, 3 Schienen pro Modul - aber das sagt dir danneh die Windlastberechnung   |
||
|
||
|
gehen die auch bei Eternit Doppeldeckung die Biberschwanzhaken? Welche sind das`? |
||
|
||
|
K2 Eternit - ka, gibt ja zig Hersteller da draussen |
||
|
||

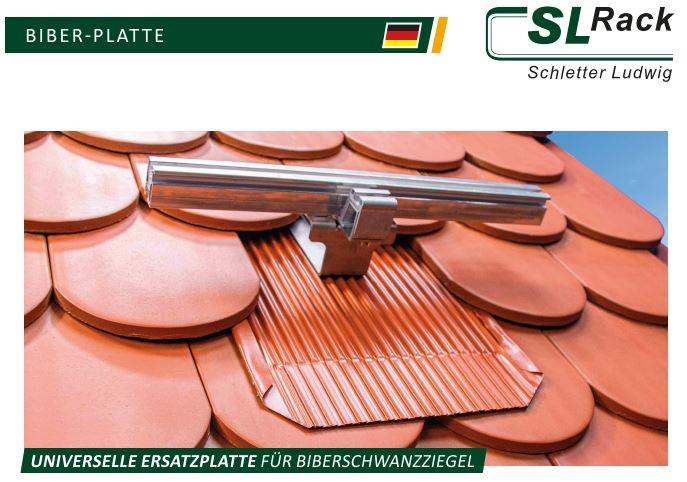

...sollte ich noch eine Erweierung machen, führt kein Weg am Biberschwanzdach vorbei - mittlerweile gibt es wohl schon andere/neuere Systeme - hat da schon wer Erfahrungen mit dem CompactPitch von Aerocompact?  oder der Biberplatte von SL Rack?  beim SL Rack liegt wohl das Gewicht auch am darunterliegenden Ziegel was beim Compactpitch wohl ander ist... |
||
|
||
|

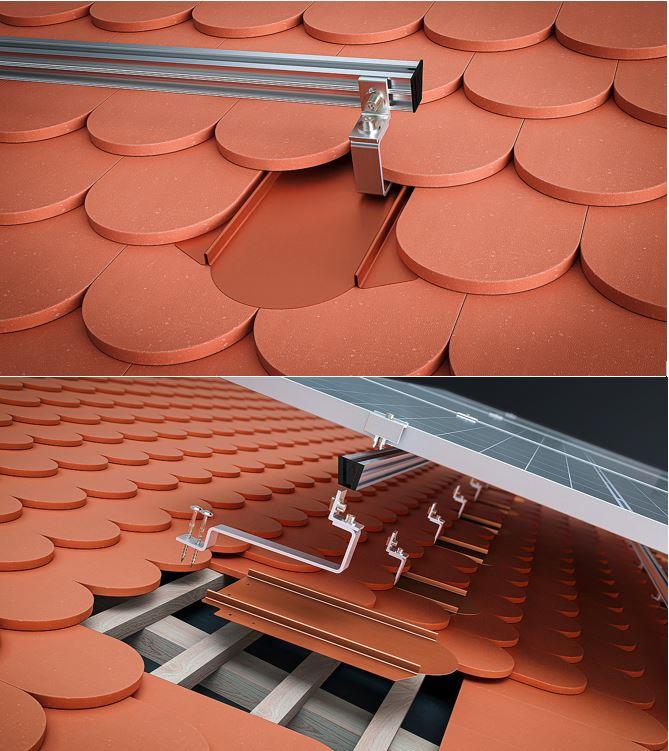

Beim CompactPitch hast du einen stabilen vollverzinkten Blechersatzziegel der das Gewicht auch sauber auf die Lattung überträgt. Beim SL-Rack bzw. Beta-Platte hast du ein 0,3mm Alu-Blech das sehr weich ist und wirklich nur die Abdichtungsfunktion übernimmt. Gibt identische Blechersatzziegel wie von Aerocompact auch von Schletter, Marzari etc.. Hier im Westen gibts sehr viel Biberschwanzdächer und auch praktisch nur Metallersatzziegel. |
||
|
||
|
Bei meinen Eltern steht am Biberschwanz Dach nun auch die Installation der PV an. Grundsätzlich ist K2 geplant. Bin bei den Original Biberschwanz Haken von K2 etwas unschlüssig wenn das direkt am Ziegel liegt. Die PV Dachmonteure würden da noch einen Blechziegel reingeben aber drückt das ganze nicht trotzdem auf den Ziegel? ... wie auch bei der SL Variante oben? Oder geht sich mit einem Blechziegel der entsprechend niedriger ist der normale Crosshook auch aus? Der kommt mir wesentlich stabiler vor. |
||
|
||
|
Nein der Crosshook ist zu dick und v.a. zu kurz. Auch mit Blechziegel hat nicht mehr als 5mm Platz und der Haken braucht einen viel längere Auskragung da Biberschwanz eine viel längere/höhere Überdeckung hat. Blechziegel jedenfalls sinnvoll mMn - bei hohen Windlasten sind halt alle aktuellen Lösungen am Markt leider sehr mäßig (außer Stockschrauben aber die sind dafür sonst Murks).... |
||
|
||
|
Ok hast recht... also dürfte die beste Variante Blechziegel + Biberschwanzhaken sein. Hab im K2 Base gesehen, dass die Haken wohl deutlich schwächer sind. Bekomme eine korrekte statische Auslegung nur mit 3 Schienen hin. |
||
|
||
|
Hab grad überlegt - wenn man einen Blechziegel drunter hat, ist da der Crosshook wirklich zu kurz? Der Haken muss bei Verwendung eines Blechziegel ja nicht ganz so lang sein, siehe Foto oben mit dem Aerocompact System. Dicke des Ziegel ist was ich so gefunden habe 14mm. Die Grundplatte könnte ev. zu groß sein. |
||
|
||
|
Ja aber du musst oberhalb der Latte montieren und der Ziegel drüber hat ziemlich viel Überlappung/Überdeckung bei Standard Biberschwanz. Hängt halt von Überdeckung und Ziegel ab. |
||
|
||
|
Ja du hast schon recht - durch die hohe Überlappung geht das mit den kurzen Haken nicht. Kenne nur das K2 System und mich stört, dass man mit dem aktuellen Haken 3 Schienen benötigt bei unseren Schneelasten. Durch den langen Arm ist der Haken halt schwächer. Das neue K2 System scheint da besser zu sein und man benötigt nur 2 Schienen aber wahrscheinlich noch schwer verfügbar. Edit: Habe gerade mal probiert die Schneelast runterzudrehen - bei 0,1 kN/m2 ist der Haken 100% ausgelastet - also wenn man so will gerade OK. Da passt ja was nicht, das wäre ja eh nur mehr eine minimale Schneelast? So extrem ist der Wind ja auch nicht bei uns. Abstand Sparren ist 1m. Aber anscheinend ist der Haken eben von Haus aus schon grenzwertig und verschieben sich dann ein paar Parameter (Wind, Schnee...) dann ist man gleichmal drüber |
||
|
||
|
Ja da ist normal eine Statik lt Eurocode hinterlegt die Schnee und Windlast mit verschiedenen Faktoren überlagert. Bei dem Haken ist halt Wind das kritische! |
||
|
||
|
Ja da hast du recht - sieht man schön wenn man ein wenig an den Paramtern dreht. Unterm Strich sind die Biberschwanzhaken aufgrund des langen Arms halt "schwächer" und man muss hier etwas genauer hinsehen. In dem Fall aktuell bedeutet das 3 Schienen - was halt mehr Haken, mehr Ersatzziegel und mehr Montagearbeit benötigt. Da sind wir wieder bei der Frage "Was kostet eine PV?" .... halt sehr individuell. |
