Ringgrabenkollektor Planung neu??

Teilen: facebook    whatsapp    email
  •  Libero81
27.5. - 28.5.2022
8 Antworten | 4 Autoren 8
8
Folgende Frage, vielleicht können mir die Experten weiterhelfen. Ich hab einen Verlegeplan für einen Ringgrabenkollektor bekommen. In der Zwischenzeit hat sich aber am Grundstück hinsichtlich Lage der Wasserleitung einiges geändert.
Frage 1: Wie seit muss man von der Wasserleitung wegbleiben?
Frage 2: Wenn ich den von mir vermuteten Abstand einhalten, dann fehlen mir gleich in etwa 17m auf die ursprüngliche Arbeitsgrabenlänge. Reicht es beispielsweise einen beliebigen  "Umweg" mit dem Graben einzuschlagen oder braucht es eine komplett neue Planung?
Bitte um Hilfe, da ich meinen Installateur vor der geplanten Umsetzung am Montag nicht erreiche.....

  •  cacer
  •   Gold-Award
27.5.2022  (#1)
Umweg ist kein Problem.
Hast du ein link zum plan?
Schreib das besser noch mal ins Heizungsforum.
Oder vielleicht kann @­energiesparhaus dorthin verschieben?

1
  •  energiesparhaus
  •   Dieses Logo kennzeichnet einen Beitrag des energiesparhaus.at-Teams
27.5.2022  (#2)
Ist verschoben.

1
  •  dyarne
  •   Gold-Award
27.5.2022  (#3)
hallo Libero,

hab dich angefragt von wem die planung stammt...
gibt ja 1/3 chance daß wir helfen können ... emoji

@Micha, die profiplanungen laufen auf den servern der verschiedenen planungsbüros.
datenschutz, eh schon wissen ...

1


  •  cacer
  •   Gold-Award
27.5.2022  (#4)
Foto Link fertig 😋
Hört sich aber eh unproblematisch an.

1
  •  Takeiteasy
28.5.2022  (#5)
Hallo Libero,

Bei uns wurde in der ersten splanung für den RGK RGK [Ringgrabenkollektor] nach Berechnung der RGK RGK [Ringgrabenkollektor] einmal komplett ums Haus verlegt ( Berechnet wurden 118 Meter). Wir hatten den Installateur dann auf den nötig freien Platz im Plan hingewiesen, wo kein RGK RGK [Ringgrabenkollektor] liegen sollte. Hier wurde dann nach Rücksprache mit dem Planungsbüro der RGK RGK [Ringgrabenkollektor] einfach im Garagenbereich (ca. 12 Meter )doppelt ausgeführt um das auszugleichen. Ansonsten blieb alles andere wie es geplant war.

1
  •  dyarne
  •   Gold-Award
28.5.2022  (#6)

zitat..
cacer schrieb: Foto Link fertig

die profiserver haben ja keinen freien zugang...


zitat..
Libero81 schrieb: Frage 1: Wie seit muss man von der Wasserleitung wegbleiben?

kommt darauf an. der RGKhat ja ein kaltes und ein warmes ende...
1-1,5m ist ein richtwert


zitat..
Libero81 schrieb: Frage 2: Wenn ich den von mir vermuteten Abstand einhalten, dann fehlen mir gleich in etwa 17m auf die ursprüngliche Arbeitsgrabenlänge. Reicht es beispielsweise einen beliebigen "Umweg" mit dem Graben einzuschlagen oder braucht es eine komplett neue Planung?

liegt die wasserleitung auf deinem grund?
kommen sickerschacht und übergabeschacht zugleich mit dem RGK RGK [Ringgrabenkollektor]?


zitat..
Libero81 schrieb: Bitte um Hilfe, da ich meinen Installateur vor der geplanten Umsetzung am Montag nicht erreiche.....

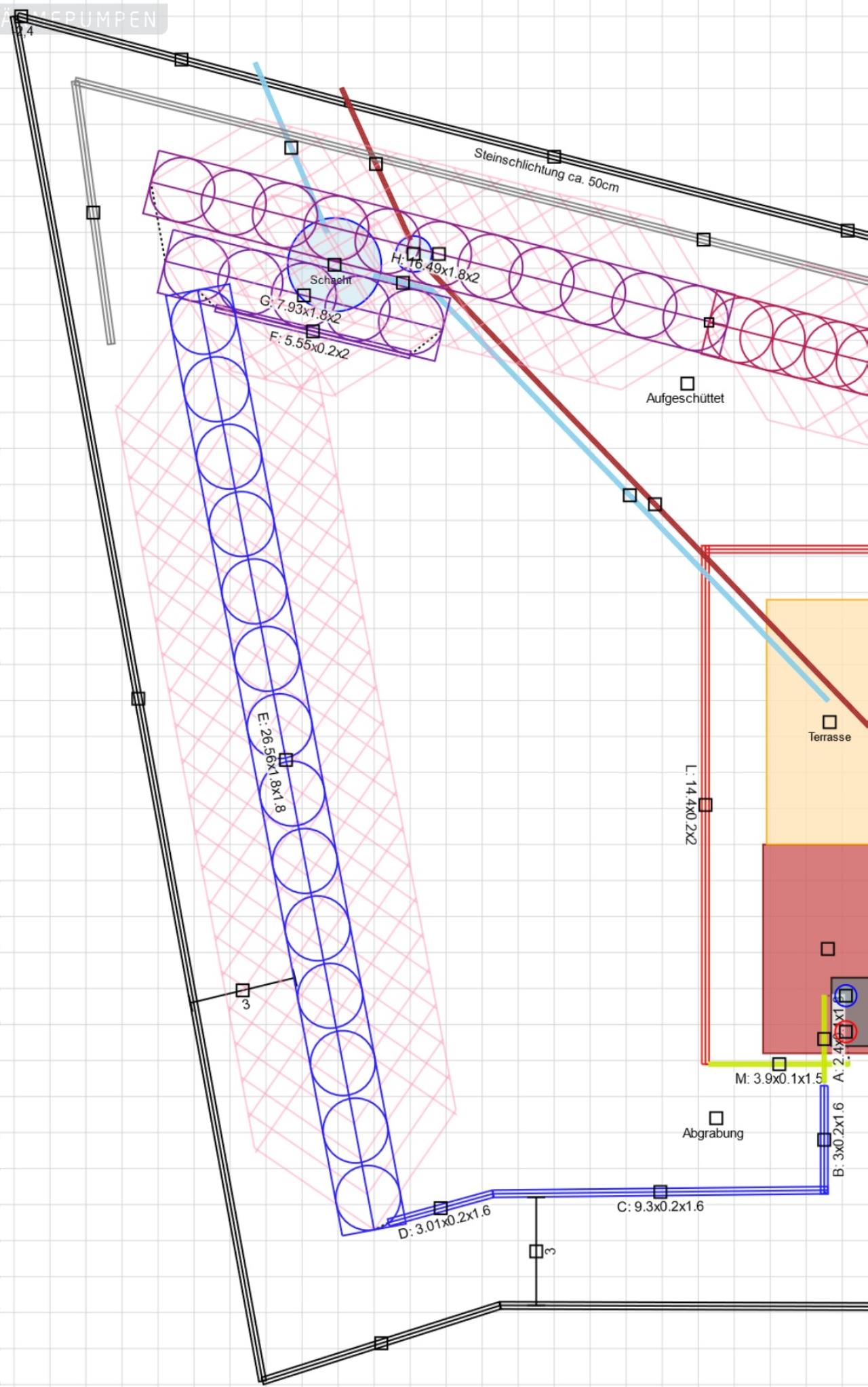

so könnte man das umsetzen wenn deine wasserleitung bis zu 1,5m auf deinem grund liegt.
der doppelseiter im eck nutzt den platz der baugrube für den sickerschacht als synergie und kompensiert die verkürzte trasse und nutzt die anböschung...


2022/20220528266447.jpg

rede am montag mit deinem installateur, der soll den planer kontaktieren.
ich mache das auch...




1
  •  cacer
  •   Gold-Award
28.5.2022  (#7)

zitat..
dyarne schrieb:
__________________
Im Beitrag zitiert von cacer: Foto Link fertig

die profiserver haben ja keinen freien zugang...

bekommt der kunde denn keinen ausdruck?
darauf zielte ich ab ;)

aber, da du ja schon dran bist...
die lösung ist sicher unproblematisch.


1
  •  dyarne
  •   Gold-Award
28.5.2022  (#8)
ah so, du hast mit link gemeint zu einem bildserver?
geht hier ja bequemer als im htd...

genau, die lösung ist unproblematisch, wird aber eine neue verlegeplanung anfallen mit neuer kilometrierung...

1
