Ich hätte es so verstanden, dass in BEIDEN Bildern im Falle von stromlos das Ventil geöffnet ist. MfG Sektionschef |
||
|
||
|

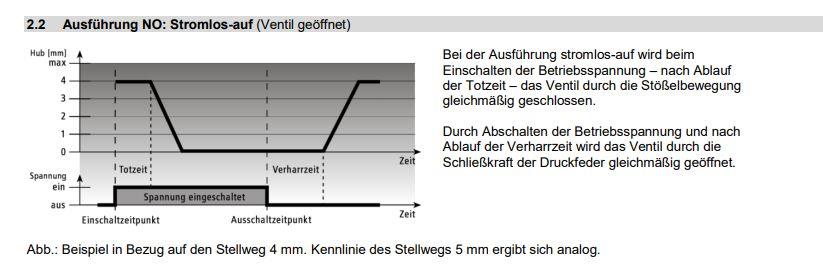

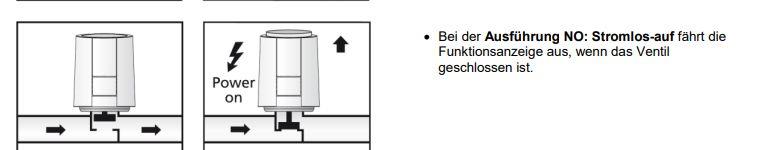

Ich sehe da keinen Widerspruch. Oben die Kurve ist eh klar. Unten links ist der stromlose Fall, Ventil offen, Durchfluss. Unten rechts ist der Fall mit Strom, Ventil zu und damit kein Durchfluss. Was dich vielleicht verwirrt ist der Pfeil nach oben in der rechten Abbildung, der aber für die "Funktionsanzeige" gilt. |
||
|
||
|
Also bin ich blind, Bild oben, stromlos, Hub 4mm.? Bild unten, stromlos, Stift eingefahren. Ich steh wohl komplett auf der Leitung. |
||
|
|
||
|
||
|
Ah, jetzt check ich warum du verwirrt bist 😂 Hub=Öffnungsgrad des Ventils. Also wenn der Stift um 4mm "gehoben" wird, dann ist es komplett offen. 0mm=komplett zu. |
||
|
||
|
Das ist wohl falsch gezeichnet, bei den kleinen Bildern. Wenn das Ventil oben steht (Bild links), dann würde ich mir erwarten, dass oben auch die Anzeige etwas raus schaut, über den Rand. Wenn das Ventil zu ist (Bild rechts - Power on), dann würde ich erwarten das die Anzeige bündig mit dem Rand abschließt. So wäre jedenfalls mal meine Logik. Aber natürlich kann der Hersteller da irgendein Gewinde drin haben, dass das genau anders herum "angezeigt" wird. Logisch wäre das ganze dann aber mal nicht. Oben kann man nicht ablesen ob 0 mm Hub oder 4 mm Hub "offen" oder "zu" sind. Erst die Bilder darunter sollten das klar stellen. Machen sie aber so nicht, wenn man logisch denkt. Aber eventuell ist es wirklich so, das die Anzeige nach oben raus fährt, wenn das Ventil nach unten wandert und schließt. Frag den Anbieter... Aber eines ist wohl total klar - ohne Strom ist es offen - was die Anzeige dann oben macht, ist ein anderes Thema - siehe oben im Text. |
||
|
||
|
Es würde alles passen, wenn der Hub 4 mm bedeutet, dass der Stift oben ist. Und das ist beim NO (Normally Open) eben bei stromlos der Fall. |
||
|
||
|
Das ist wohl falsch gezeichnet, bei den kleinen Bildern. Wenn das Ventil oben steht (Bild links), dann würde ich mir erwarten, dass oben auch die Anzeige etwas raus schaut, über den Rand. Wenn das Ventil zu ist (Bild rechts - Power on), dann würde ich erwarten das die Anzeige bündig mit dem Rand abschließt. So wäre jedenfalls mal meine Logik. Aber natürlich kann der Hersteller da irgendein Gewinde drin haben, dass das genau anders herum "angezeigt" wird. Logisch wäre das ganze dann aber mal nicht. Oben (in der größeren Zeichnung) kann man nicht ablesen ob 0 mm Hub oder 4 mm Hub "offen" oder "zu" sind. Erst die Bilder darunter sollten das klar stellen. Machen sie aber so nicht, wenn man (Mann) logisch denkt. Aber eventuell ist es wirklich so, das die Anzeige nach oben raus fährt, wenn das Ventil nach unten wandert und schließt. Frag den Anbieter... Aber eines ist wohl total klar - ohne Strom ist es offen - was die Anzeige dann oben macht, ist ein anderes Thema - siehe oben im Text. |
||
|
||
|
Die Anzeige als Funktionsanzeige ist vermutlich mehr eine Aktivitätsanzeige (bestromt oder nicht / kaputt oder nicht) als eine Zustandsanzeige (geöffnet oder geschlossen Anzeige). Eigentlich sagt das Wort Funktionsanzeige eh schon: da sieht man ob das Ding noch funktioniert und nicht ob es offen oder zu ist. |
||
|
||
|
Naja, ich hab solche Dinger und an denen sehe ich, ob sie auf oder zu sind, oder sich gerade irgendwo bewegen --> dann ist es bei Bewegung eine "Funktionsanzeige". Sonst halt Anzeige "zu" oder "offen", wenn sie sich halt nicht mehr bewegen. Zu ist zu und offen ist offen - da bewegt sich nichts in den End-Zuständen. |
||
|
||
|
Bitte den TE jetzt nicht unnötig verunsichern. Nein. Doch kann man, wenn man weiß was Hub bei einem Ventil bedeutet. Da gibt es kein richtig oder falsch. Wenn ich sage, dass die Funktionsanzeige dem Durchfluss entspricht, also höher raus stehen= höherer Durchfluss, dann passt es nach dieser Logik Aber deswegen macht ja der Hersteller die bebilderte Anleitung und erklärt die Bedeutung. |
||
|
||
|
Naja, ich hab solche Dinger und an denen sehe ich, ob sie auf oder zu sind, oder sich gerade irgendwo bewegen --> dann ist es bei Bewegung eine "Funktionsanzeige". Sonst halt Anzeige "zu" oder "offen", wenn sie sich halt nicht mehr bewegen. Zu ist zu und offen ist offen - da bewegt sich nichts in den End-Zuständen. Und ob das so ist, sehe ich an den Temperatursensoren im Rücklauf (Ob wirklich zu oder wirklich offen). |
||
|
||
|
Eigentlich nicht falsch geschrieben von mir - es ist einfach so, wenn die Bilder alle stimmen, dann schliest das Ventil (Ventilkopf geht nach unten) und die Anzeige oben geht nach oben. Und das ist ja mal etwas widersprüchlich. Aber kann natürlich so konstruiert sein. "Doch kann man, wenn man weiß was Hub bei einem Ventil bedeutet." - kommt halt immer darauf an, wie man "Hub" bei einem Ventil interpretiert - Und da gibt es halt zwei Möglichkeiten - welche da der Hersteller wählt, und welche ich da selber rein interpretiere, sind zwei unterschiedlich Ansichten. Aber lange Rede - kurzer Sinn: ohne Strom offen(!!!), das war eigentlich die ursprüngliche Frage. Was dann die Anzeige macht, kann der TE sich anschauen, wenn er es installiert hat. Da gibt es Null Verwirrung für den TE. Und wenn das ganze nicht stimmt, dann wird der TE halt im Winter etwas frieren.😜 |
||
|
||
|
Hi, Danke für die Infos. Ich akzeptier das einfach mal so :) Andere Frage : Eigentlich wollte ich NO nehmen, aber ich finde in den diversen Shops oft nur NCs? NC scheint eher üblich zu sein? Mein Gedankengang, es ist eher wahrscheinlich zu heizen als einen Heizkreis abzusperren. Daher wollte ich Stromsparen und NOs nehmen. Wie seht ihr das? sG Martin |
||
|
||
|
Wir nehmen auch NOs, aus von dir genannten Gründen. Zusätzlich sperrt sich ein Kreislauf nicht sollte ein Ventil defekt sein. |
||
|
||
|
Im Prinzip würde ich das so sehen wie du und NO nehmen. Stromverbrauch nur beim Sperren, was ja in deinem Fall selten vorkommt. |
||
|
||
|
Gibt es eine Präverenz welche Ventile genommen werden sollen? Bei uns schlägt der Installateur die Pipelife FT-STAG vor. Und die sind aber stromlos geschlossen. |
||
|
||
|
Defacto sind alle Ventile der verschiedenen Hersteller von der Fima Möhlenhoff. (Sieht man auch an der optischen Gleichheit) Und da der Alpha 5. Den gibt es als NO,NC mit 4, 5 oder 6,5mm Hub und als 230V bzw. 24V Variante. https://www.moehlenhoff.de/hauptnavigation/produkte/antriebstechnik/oem-antrieb-5-standard Und die direkt von Möhlenhoff gibts auch im Netz um einiges günstiger 😉 |
||
|
||
|
Hab ich mir angesehen, danke! :) Und was für welchen braucht man? Woher weiß ich das? |
||
|
||
|
Na die passenden zu deinem Heizkreisverteiler😉. Die FT-STAG sind laut Pipelife welche mit 4mm Hub (Seite 44) https://www.pipelife.at/content/dam/pipelife/austria/marketing/building/hot-cold/documents/Floortherm%20THB.pdf und Ventiladapter werden wahrscheinlich VA10 notwendig sein (30x1,5) aber am besten mit Schublehre direkt am Verteiler messen. https://files2.elv.com/public/12/1210/121095/Internet/121095_ventilkompatibilitaeten_infosheet.pdf 230V oder 24V bzw. NO oder NC je nach verwendeter Steuerung bzw. eigener Vorliebe |
||
|
||
|
ok danke dir! :) muss ich mir anschauen, hatte mich damit null beschäftigt ;) |
