Ja, das funktioniert prinzipiell schon so. Auf ein paar Dinge musst du aber achten: Sind die zwei Kanäle (warmweiß und Kaltweiß) an der Anode oder der Kathode der LEDs mit dem Schalter verbunden? je nach konverter musst du dann eventuell die Verkabelung anpassen. manche Konverter wollen auch zwei komplett unabhängige kreise. Aufpassen musst du auch dass der Konverter auf den korrekten Strom eingestellt ist. welche Bauform und Leistung hat der derzeitige Konverter? dann kann man dir leichter einen Ersatz empfehlen der auch in die leuchte passt. lg |
||
|
||
|
Die Ströme, Spannungen und Anschlüsse der controller müssen halt passen, ohne eine genau Angabe, kann man nur sagen, dass das grundsätzlich funktioniert. Zeig doch mal deine schöne Deckenlampe |
||
|
||
|

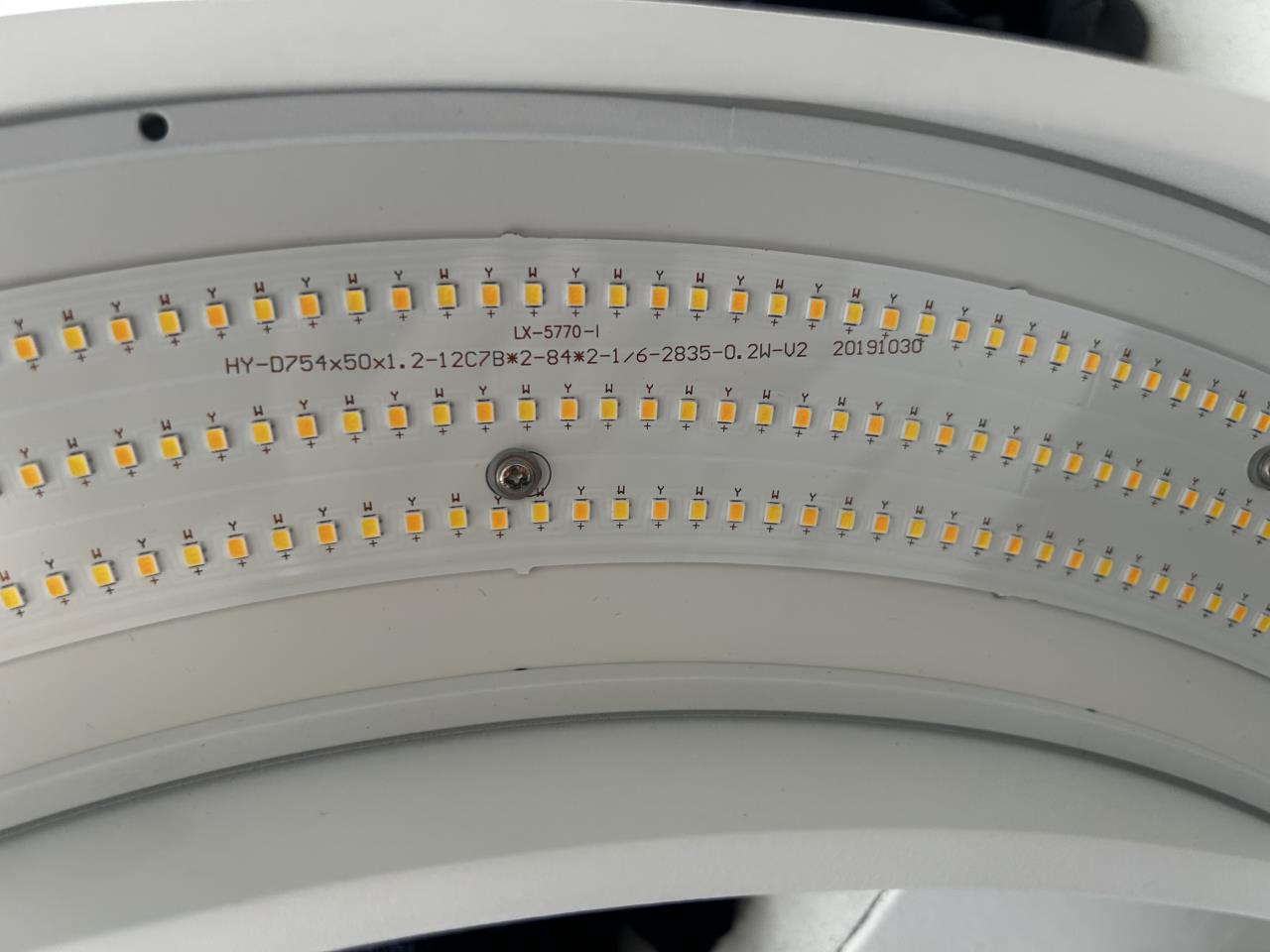

Bin gerade unterwegs daher Kann ich kein "ganzes Foto" schicken hier das sind die LEDs  davon gibt es 6 Segmente |
||
|
|
||
|
||
|
Mach bitte wenn möglich ein Foto wo man den Anschluss der Kabel an die Platine sieht, und eins vom treiber |
||
|
||
|
Erst sollten wir mal die Begrifflichkeiten sortieren: Was ist ein "CCT1"? Was ist ein "DALI CCT tunable White"? Vielleicht können wir bei einheitlicher Bezeichnung der Komponenten bleiben! 😉 Hat die Leuchte tatsächlich einen Schalter zum Umschalten kalt/warm? Normalerweise geht so etwas stufenlos mit Taster oder Fernbedienung! In der Leuchte gibt es vermutlich einen Treiber mit 230V Eingang und einem zu den LEDs passenden Ausgang. Dieser Treiber muss durch ein DALI-Betriebsgerät ersetzt werden. Bevor man hier irgend etwas sagen kann, muss man die Daten des vorhandenen Treibers kennen, meist ist das aufgedruckt. Fotos von den LEDs helfen da nicht weiter! Gibt es ein Datenblatt oder einen Link zum Hersteller? Gruß GKap |
||
|
||
|
Das mit dem Schalter zum umschalten der Farbtemperatur ist durchaus üblich. sinnvoll finde ich das zwar nicht unbedingt, aber so können die Hersteller eine leuchte produzieren, und damit gleich mehrere einsatzzwecke abdecken. außerdem ist ein einfacher on/off konverter (korrekt: Betriebsgerät) um einiges günstiger als ein Tunable- White- konverter |
||
|
||

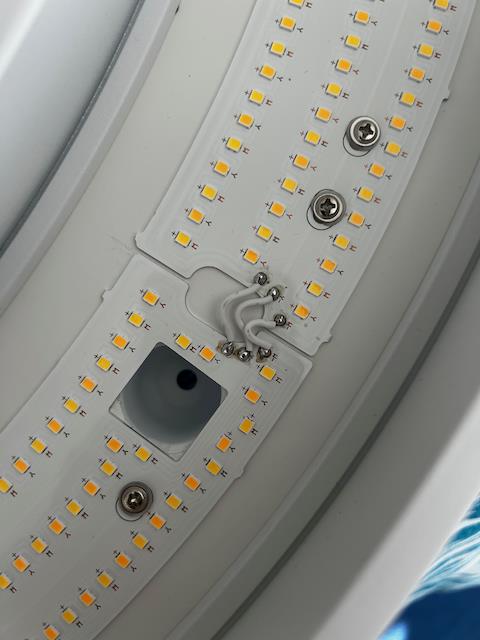

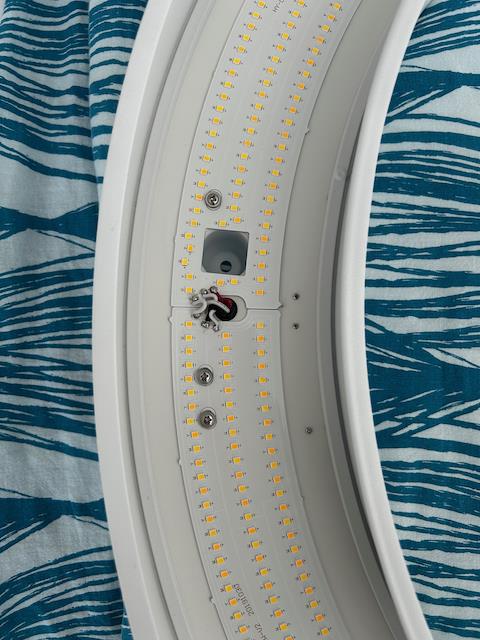

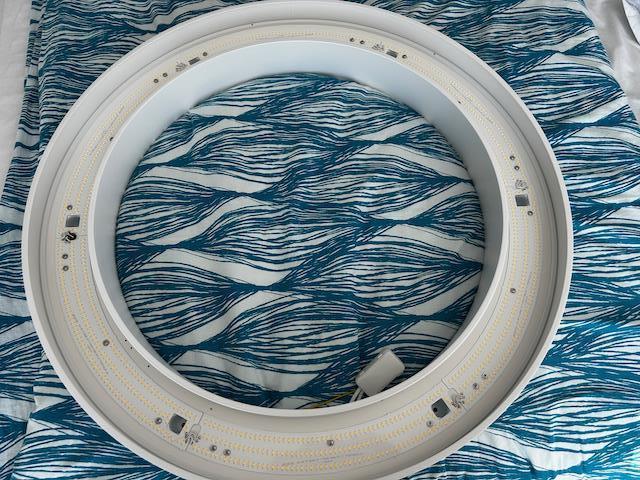

Hi leute ich war jetzt ein etwas länger unterwegs und konnte mich nicht melden - aber hier ein paar mehr Fotos    |
||
|
||

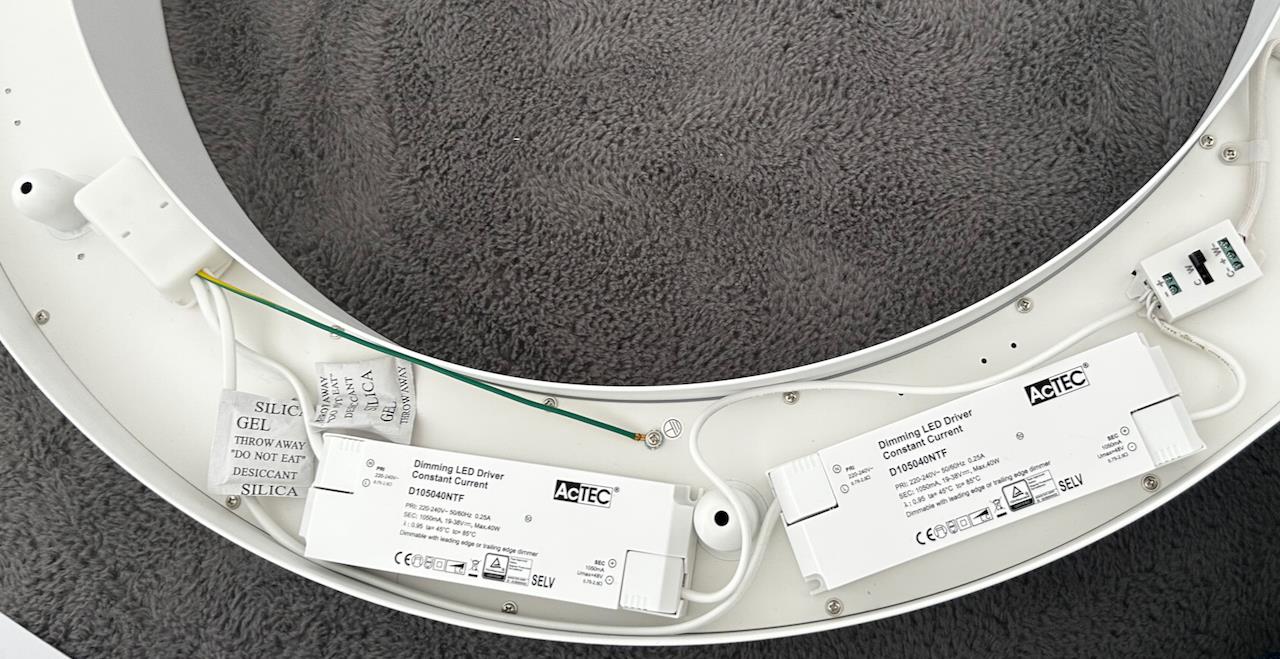

hab gerade bemerkt, dass das foto von der Rückseite verschwunden ist daher hier nochmal  es sind 2 "LED Divers" die mit Strom 230V versorg werden und dann gibt es einen Schalter der die Diver zusammenfast und dann Schaltet ob der Warum Weiße LED Stromkreis angesprochen wird oder der KaltWeiße ... Alternativ könnte ich "einfach" einen PhasenAN/ABschnittsdimmer dranhängen um einfach die ausgewählte lichtfarbe zu dimmen - wird eh meistens WW WW [Warmwasser] sein |
||
|
||
|
Sollte gehen, dein tunable white braucht dann halt 2x1A und 19-38V, der Spannungsbereich kann auch kleiner sein, musst halt messen welche Spannung deine LEDs (warm und kalt vermutlich auch unterschiedlich) wirklich haben. |
||
|
||
|
richtig. die zwei Treiber sind am Schalter parallel geschaltet, die LEDs bekommen also bis zu 2,1A was das ganze etwas kompliziert macht: die LEDs sind an der Anode verbunden, du brauchst also einen Treiber der das auch kann. die meisten sind für zwei getrennte Kanäle gebaut. |
||
|
||
|
Die Sache ist nicht so ganz einfach: Die Leuchte ist keine saubere Konstruktion, das Parallelschalten von 2 DALI-Teibern ist ein Murks, das kann funktionieren, muss aber nicht! Auch den Umschalter finde ich nicht optimal, denn das bedeutet ja, dass man bei der Montage eine Lichtfarbe festlegt, die 2. Lichtfarbe ist damit umsonst. Da würde ich also gleich eine Leuchte mit der gewünschten Lichtfarbe kaufen! DALI DT8 Treiber mit 2100mA gibt es nur wenige am Markt, dieser hier würde passen: https://www.lifud.com/Products_details/28.html . Der ist halt recht groß, den müsstest du dann irgendwo ausserhalb der Leuchte verstecken. Alternativ könnte man 2 DT6 Treiber nehmen und mit diesem Modul zu einem DT8-Typ zusammenfassen: https://www.lunatone.com/en/product/dali-dt8-to-dt6/ Gruß GKap |
||
|
||
|
Hallo mikezwgr, hier gibt es dazu Erfahrungen und Preise: Umbau normale LED auf Dali - hab ich einen Denkfehler? |
||
|
||
|
danke für den Input - das wird ja richtig kompliziert schade dann bleib ich beim "normalen" dimmen - das können ja die Driver |
||
|
||
|
Ich dachte es soll ein tuneable white driver werden, also ein Gerät mit 2 Ausgängen für die 2 LED-Stränge. Wo sieht man das? Ich wäre davon ausgegangen, dass die beiden getrennt sind, hängen ja auf jetzt auf getrennten Treibern. |
||
|
||
|
Am schalter sieht man nur drei Leitungen, genauso an den lötverbindungen zwischen den platinen |
||
|
||
|
Stimmt, zu wenig genau geschaut. Beim Treiber kann das aber natürlich trotzdem gehen, sollten die 2 Kanäle wirklich galvanisch getrennt sein, dann kann man sie auf der Anode auch zusammenhängen. Falls man das nicht im Datenblatt findet, muss man es wohl testen (messen). |
||
|
||
|
Die Osram Treiber mit tunable White haben doch zwei Kathoden Kanäle mit gemeinsamer anode?! Zumindest die größeren Baureihen sicher. Tunable White LED Streifen haben ja auch nur drei Terminals. |
