Was genau passt dir nicht? Weil es nicht gerade liegt? Interessanter wären die Kreislängen, hast du die? |
||
|
||
|
Ja genau. Aber wenn das so üblich ist, passt das für mich. Kreislängen habe ich leider keine. Was ist hier zu beachten? |
||
|
||
|

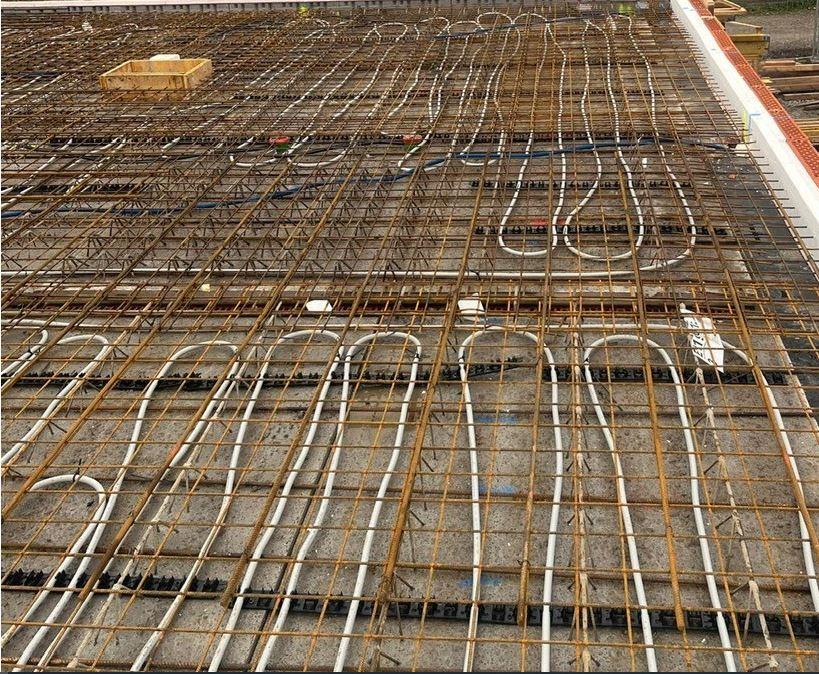

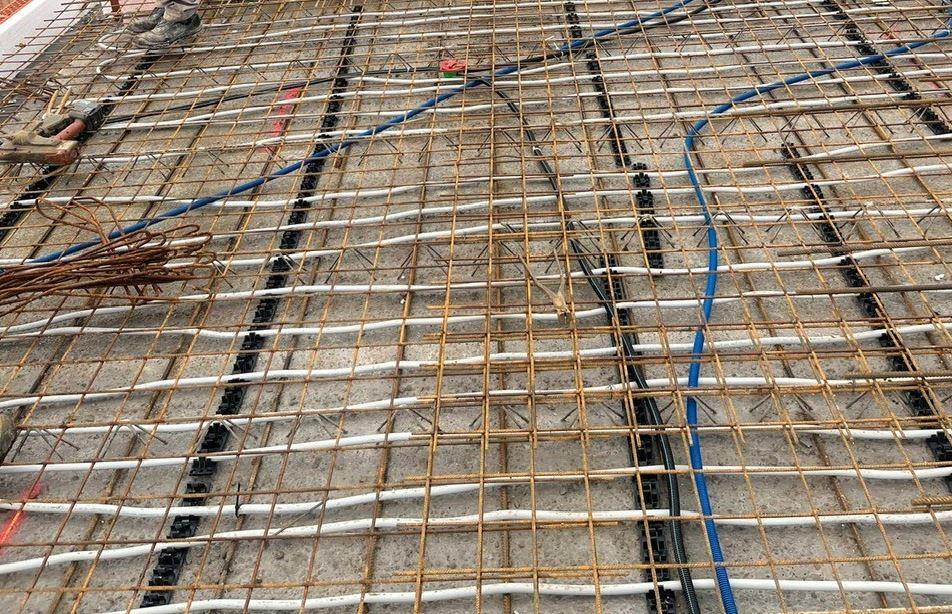

Das wird sicher noch a bisserl verrutschen, weil wenn ichs richtige sehe ist das Ganze mit Kabelbinder angemacht? Wir habens bei mir genauso gemacht, ich habe jede Menge Kabelbinder verwendet und die Leitungen sind trotzdem noch ein bisserl verrutscht. Dann würde ich das dringend mit dem Insti abklären. Die Kreislängen sollten alle ungefähr gleich sein, damit du einen hydraulischen Kurzschluss vermeidest. Ein Beispiel: Wenn du einen Kreis mit 20 m hast und einen mit 80 m, wird der mit 20 m viel schneller warm. Ebenso sollten die Kreise der BKA BKA [Betonkernaktivierung] zu den Kreislängen der FBH FBH [Fußbodenheizung] passen. |
||
|
|
||
|
||
|

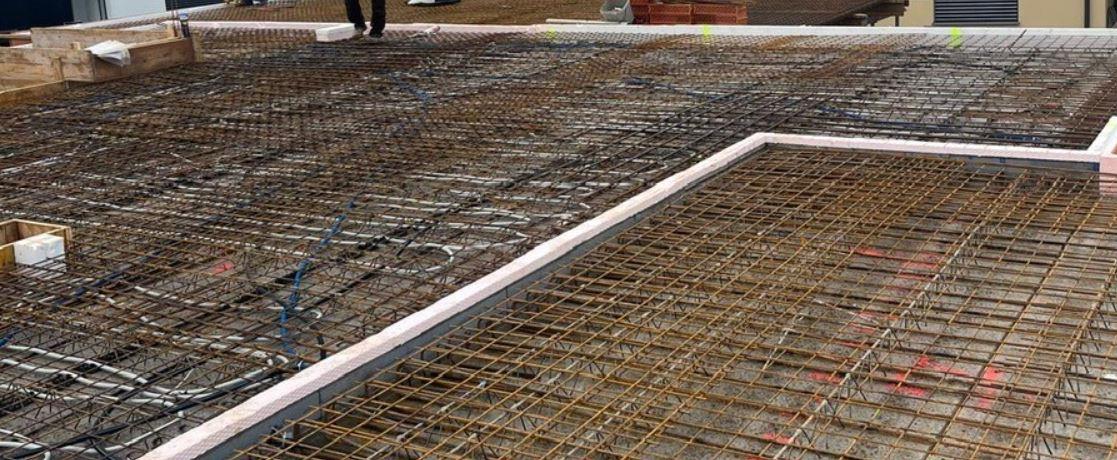

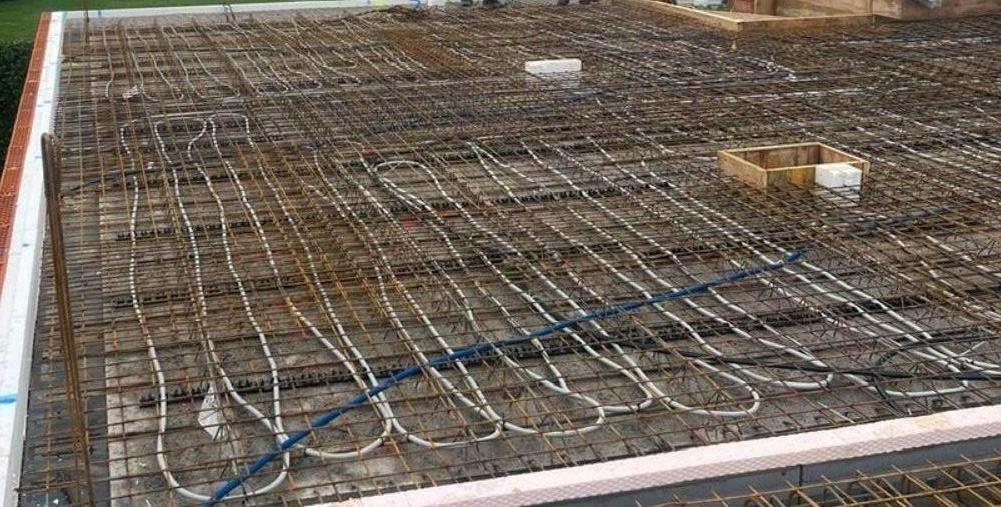

Kreislängen sind wichtig, damit du weißt, wie sich die Volumenströme verhalten. Jetzt kannst du noch vor dem Betonieren die aufgedruckten m ablesen und somit die Kreislänge für jeden Kreis bestimmen, was ich unbedingt machen würde. Das ist ziemlich powidl. Viel wichtiger ist die Frage, warum da Bereiche ausgespart sind bzw. warum nicht vollflächig verlegt wurde? Das ist nämlich deppert beim Heizen... Beziehungsweise: Wenn der ungedämmte Vorlauf durch einen nicht aktivierten Bereich geht, dann wird am "Bestimmungsort" (also dort, wo dann die Schleifen liegen) nicht mehr viel ankommen. Ich spreche aus leidvoller Erfahrung (auch wenn es nicht ganz so schlimm bei dir aussieht als es bei mir ist). |
||
|
||
|
Man kann Die Durchflussmengen auch per Ventil einstellen und so die Heizkreislängen ausgleichen wurde mit vom Insti erklärt |
||
|
||
|
Oje... |
||
|
||
|
"Homma immer schon so gemacht" |
||
|
||
|
Willst du mir das erklären? |
||
|
||
|
Das er damit nicht so ganz Recht hat und solche Aussagen von einer gewissen Kategorie Installateuren kommt. Allgemein sagt man, bis zu 30% Längendifferenz kürzester zum längsten Kreis sind ok. Ich hab 10% angepeilt und nie was verstellen müssen. Das Problem ist, die Pumpen sind ja variabel. Wenn jetzt bei wenig Last weniger Durchflussmenge ist, können die Kreise eine andere Verteilung kriegen als dann bei mehr Durchflussmenge. Bei lauter gleich langen offenen Kreisen ist die Durchflussmenge egal, es kommt immer gleichmäßig zu allen Kreisen. Zusätzlich erhöht jede Eindrosselung natürlich den Stromverbrauch der Heizkreispumpe. |
||
|
||
|
Ab jetzt musst du langsam akzeptieren das fast alle Instis da draußen "praktische" Leute sind - sie können Rohre verlegen, anschließen usw. aber KEINE Planung machen was Druckverluste, Betriebspunkte, reale Heizlasten ect. betrifft. Wäre das gleiche wenn du einen Maurer damit beauftragst die Statik zu berechnen. Du kannst deinem Insti zu seiner Erklärung folgendes Antworten: "Wenn ein Kreis 20m und der andere 100m hat, bietet jener mit 20m dem Wasser einen viiiieeel geringeren Strömungswiderstand. Das warme Wasser das du nun eig. gleichmäßig verteilen wills nimmt nun also den leichtesten Weg durch das kurze Rohr, alle längeren Kreise verhungern. Was empfiehlt der Insti nun: Dreh den kurzen Kreis zu damit auch die langen Kreise was abbekommen! Was passiert nun? Der kurze Kreis bekommt kaum mehr Strömung ab und wird dir zu kalt. > Du verhaust dir damit auf ewig deine Hydraulik. Wie im Beitrag oben wird das ganze bei unterschiedlichen Strömungsgeschwindigkeiten noch schlimmer! Weiters erhöhrt jede Drosselung den Strom der Pumpe... Wäre das gleiche sich einen Sportwagen zu kaufen und mit angezogener Handbremse zu fahren um nicht aus dem Gleichgewicht zu kommen weil eines der 4-Räder kleiner ist... |
||
|
||
|
Hallo kague, hier gibt es dazu Erfahrungen und Preise: Verlegung BKA |
||
|
||
|
Verstehe! Das gleiche gilt natürlich dann (bzw erst recht) fürs Heizen mit der FBH FBH [Fußbodenheizung]..? |
||
|
||
|
Genau. Auch hat die Auslegung der FBH FBH [Fußbodenheizung] und BKA BKA [Betonkernaktivierung] eine Auswirkung auf die Vorlauftemperatur. Desto geringer, desto besser die die Selbstregelung und desto effizienter kann die Wärmepumpe arbeiten. https://www.flow30.de/ |
||
|
||
|
Richtig! Und ich hoffe, dass du Heizen mit FBH FBH [Fußbodenheizung] UND BKA BKA [Betonkernaktivierung] planst! |
||
|
||
|
Genau! Und auch das Verhältnis zwischen FBH FBH [Fußbodenheizung] & BKA. |
||
|
||
|
Das gleiche Problem besteht bei KWL KWL [Kontrollierte Wohnraumlüftung] Anlagen mit den üblichen Verteilsystemen. Komplett verschiedene Leitungslängen mit kleinem Durchmesser und man verlässt sich auf die Eindrosselung, die bei Luftleitungen dann zu Geräuschen und erhöhtem Strombedarf führen. |
||
|
||
|
Das heisst auch für die FBH FBH [Fußbodenheizung], im Bad bzw WC möglichst eng legen (6cm), in größeren Räumen weiter legen (10/15cm) bzw wenn das nicht ausreicht dann tw. 2 Kreise machen, sodass alle ungefähr gleich lang sind. Die Längen BKA BKA [Betonkernaktivierung] u FBH FBH [Fußbodenheizung] dann idealerweise auch ziemlich gleichlang richtig? Kann das eigentlich als "Stand der Technik" bezeichnet werden heutzutage? |
||
|
||
|

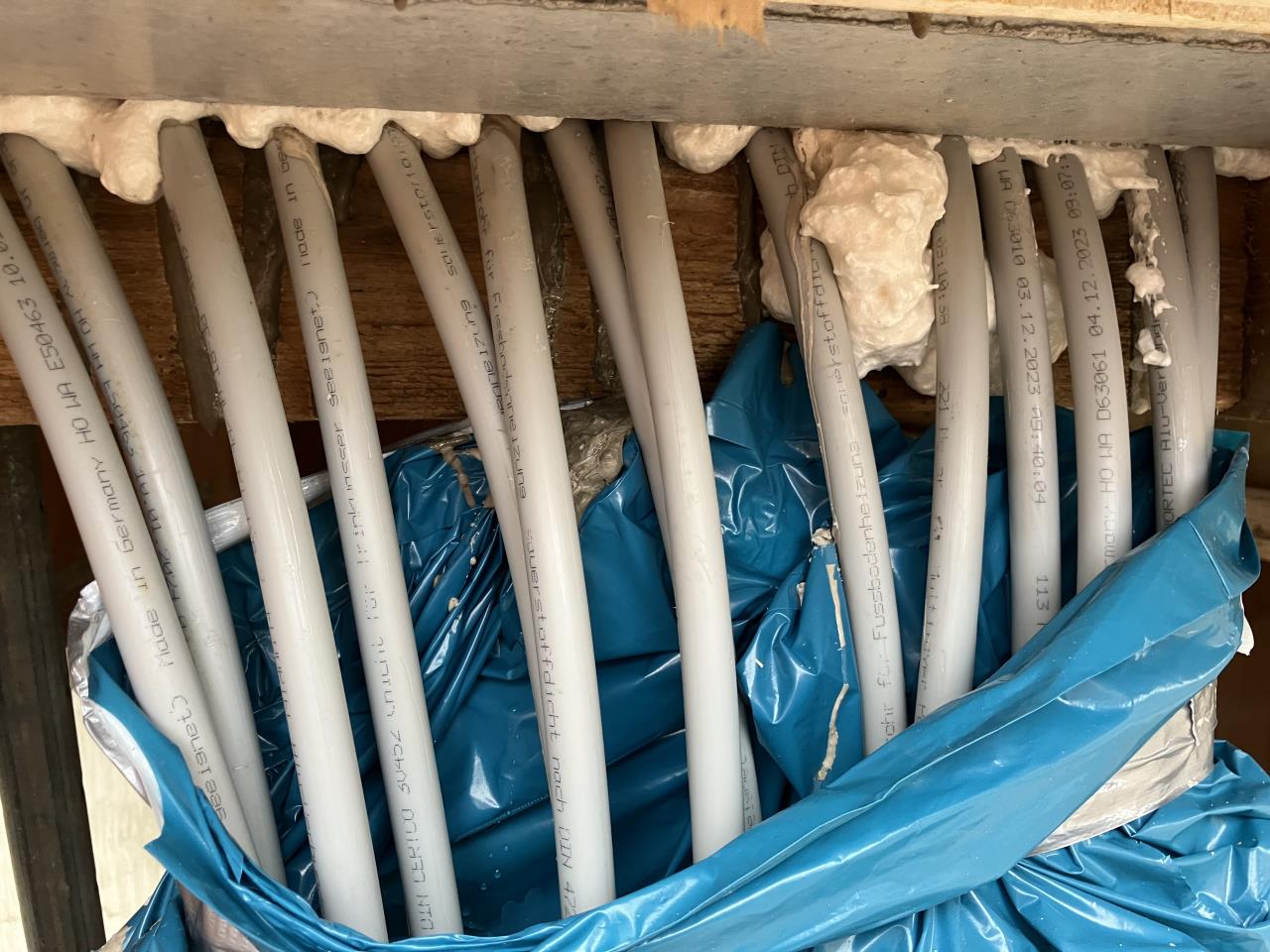

Mach eine WH WH [Wandheizung] im Bad dazu, bringt mehr. Und die Längen zwischen BKA BKA [Betonkernaktivierung] und FBH FBH [Fußbodenheizung] müssen nicht gleich sein. 1. sind die Rohre der BKA BKA [Betonkernaktivierung] meist wesentlich größer im Durchmesser (z.B. 20x2) und der Verlegeabstand bei der BKA BKA [Betonkernaktivierung] meist auch weitaus höher sind. Daumen mal Pi sollte der Volumenstrom der BKA BKA [Betonkernaktivierung] zur FBH FBH [Fußbodenheizung] pro Geschoss in etwa gleich sein. Bzgl Längen, auf dem Rohr ist üblicherweise ein Metrierung drauf. |
||
|
||
|
Ich glaub bei uns sind bei BKA BKA [Betonkernaktivierung] 17er Rohre und bei der FBH FBH [Fußbodenheizung] 16er vorgesehen. |
||
|
||
|
Ich hab bei der BKA BKA [Betonkernaktivierung] auch 17er, FBH 16er. BKA hab ich ca 100m lang gemacht, FBH ca 80m pro Kreis.. BKA hätte man locker 20er Rohr mit denselben Längen machen können, war dann aber nicht verfügbar. |
||
|
||
|
OK, VA dürfte anhand der Bilder so um die 15 sein. Wie lange sind die Kreise in etwa und wieviel Kreise auf wieviel m²? |
||
|
||
|
7 Kreise auf ca 95m2. Die Längen kann ich nicht mehr nachvollziehen, muss ich am Montag erfragen. vereinbart sind 17er bei der BKA BKA [Betonkernaktivierung]  |
