Warmwasser Boiler kühlt schnell ab

Teilen: facebook    whatsapp    email
  •  dhh
  •   Bronze-Award
28.3. - 31.3.2014
9 Antworten 9
9
Hallo Gemeinde,
ich habe neuerdings eine thermische Solaranlage. Grundsätzlich funktioniert sie, jedoch kühlt der Warmwasserspeicher meiner Meinung nach zu schnell ab - über Nacht um etwa 10 Grad. Beim alten Speicher waren es nur 3 Grad. Obwohl Warmwasserspeicher und Rohre gedämmt sind.

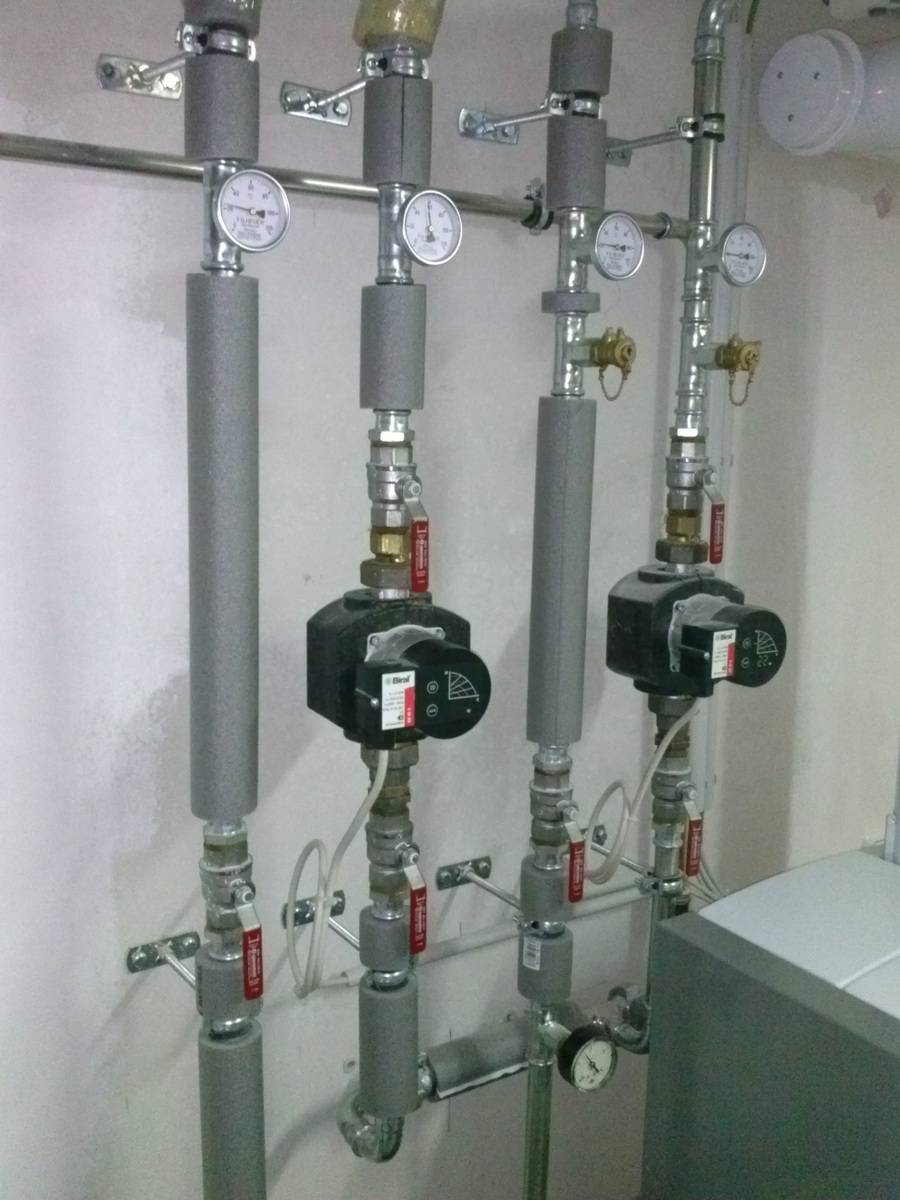

Ich vermute nun, dass die Wärme über das am weitesten oben angeschlossene Rohr (Gasheizung-Vorlauf) entweicht. Dieses Rohr hat immer (auch in der Nacht bei Stillstand sämtlicher Systeme) die selbe Temperatur wie der Speicher selbst und ist bis hinter die Pumpe warm bis zu einem T-Stück, das in die Fußbodenheizung abzweigt. Alle restlichen Rohre sind dann kalt (siehe Bild).

2014/20140328825572.JPG
Vor der Pumpe ist ein Rückschlagventil eingebaut, das laut unserem Installateur auch zu funktionieren scheint.

Ich hab was gelesen von Schwerkraftbremse. Der Installateur möchte nun ein zweites Rückschlagventil einbauen. Ist das die richtige Lösung für das Problem? Erfüllt ein Rückschlagventil die Funktion einer Schwerkraftbremse? Wo sollte dieses angebracht werden - direkt beim Speicher?

Wäre für jeden Tipp dankbar!

beste Grüße,
dhh

  •  eggerhau
28.3.2014  (#1)
@dhh - Hast Du auch ein Foto vom Warmwasserspeicher? Mit allen Anschlüssen.
Gruss HDE

1
  •  dhh
  •   Bronze-Award
28.3.2014  (#2)

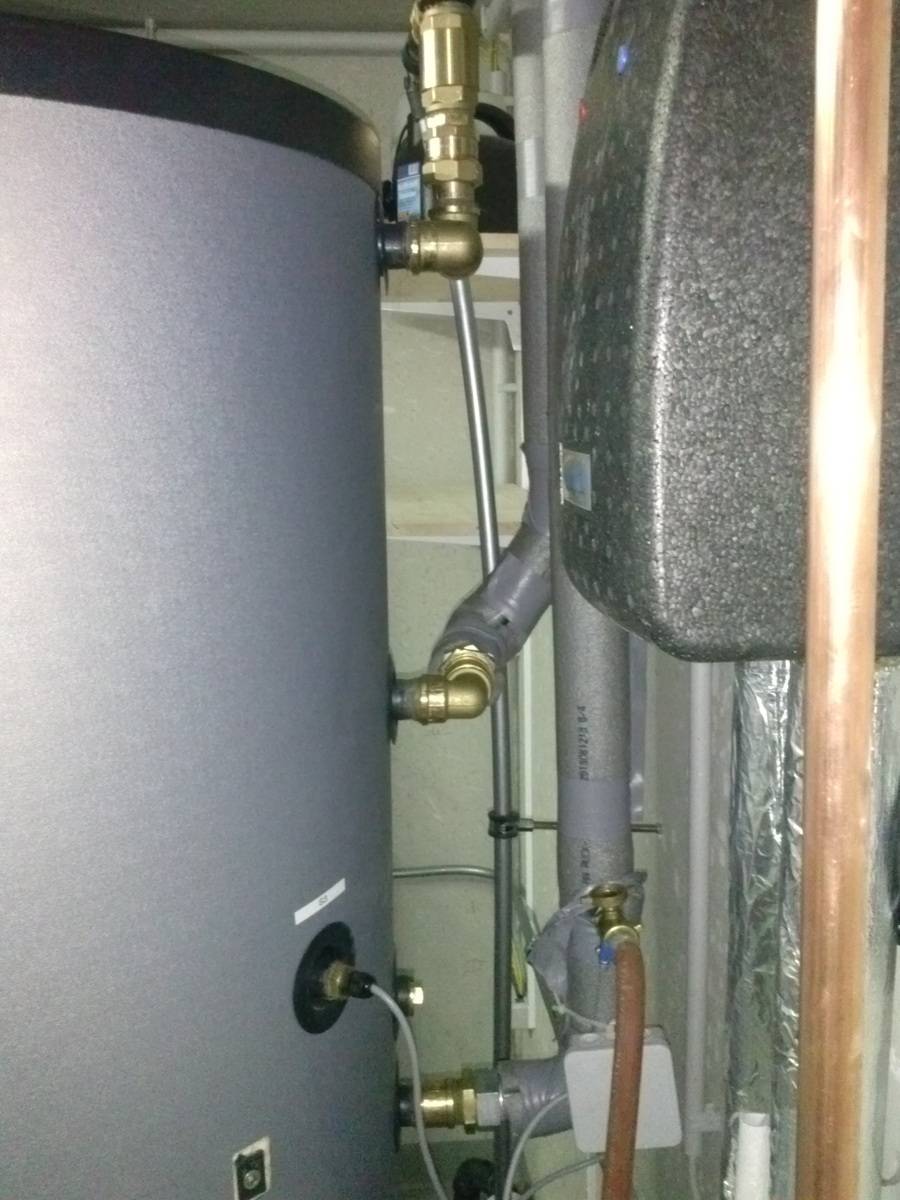

mehr fotos -
2014/20140328602229.JPG

2014/20140328390178.JPG

1
  •  eggerhau
29.3.2014  (#3)

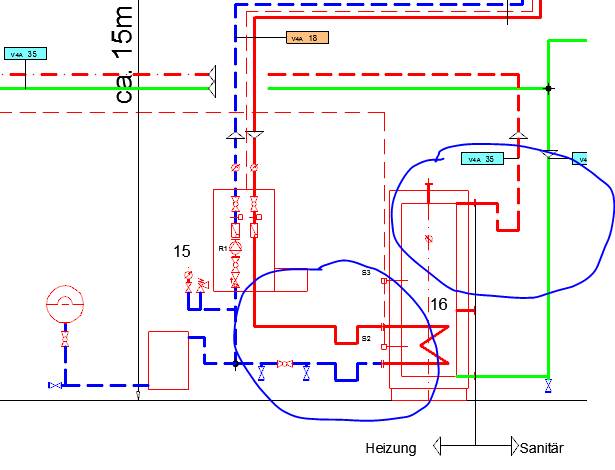

@thh - Bei den Fotos sehe ich, dass nur bei der Solaranbindung eine Schwerkraftbremse (Thermosifon) vorhanden ist. Beim Warmwasser und bei der Zirkulation nicht. Das könnte zu „Eigenzirkulation“ innerhalb der Rohre und zur Abkühlung führen. Eine zusätzliche Rückschlagklappe braucht es da nicht. Beispiel:
2014/20140329906398.PNG

zitat..
dhh schrieb: meiner Meinung nach zu schnell ab - über Nacht um etwa 10 Grad. Beim alten Speicher waren es nur 3 Grad. Obwohl Warmwasserspeicher und Rohre ge-dämmt sind.


Also gut gedämmte Rohre sehen anders aus.

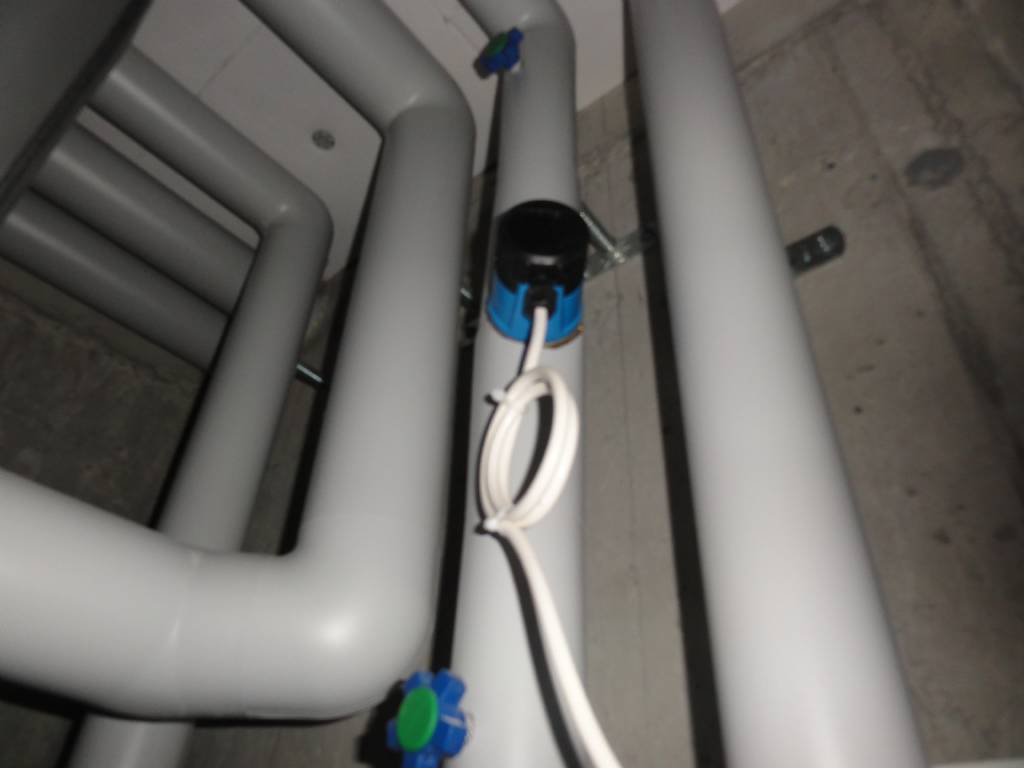

2014/2014032974031.JPG Da ist alles durchgehend (mit Ausnahme von Pumpenmotoren) gedämmt. Ich denke das ist der Hauptgrund für die Verluste.
In diesem Sinne
HDE



1


  •  dhh
  •   Bronze-Award
29.3.2014  (#4)
@eggerhau - ok ich seh den Unterschied bei der Dämmung - was ist denn das für ein Produkt/Material?

Also du meinst, es wäre ein Thermosifon nötig beim Vorlauf-Anschluss. Kann eine Rückschlagklappe beim Speicheranschluss nicht auch die Eigenzirkulation verhindern? (wäre einfacher zu installieren)

Gruß,
dhh

1
  •  eggerhau
29.3.2014  (#5)
@dhh - ... Das sind PIR-Schalen mit einem Kunststoffmantel.
... Ich kann mir nicht vorstellen, wie eine RSK gegen "Eigenzirkulation" eingesetzt werden kann. Dein Sanitär soll das mal erläutern.
Gruss HDE

1
  •  haubilance
31.3.2014  (#6)
Bist du dir sicher, dass die Solaranlage nicht auch zb über Nacht lauft und dadurch das kalte Wasser der Solaranlage den Boiler auskühlt?

Ich hab am Anfang auch Schwierigkeiten mit meiner Regelung gehabt und da war es dann so, dass der Boiler zb 55 Grad gehabt hat, im Vorlauf der Fernwärme waren aber nur 40 Grad, dann hats mit den Boiler auch auf 40 Grad gekühlt statt erwärmt.

lg

1
  •  dyarne
31.3.2014  (#7)

zitat..
eggerhau schrieb: ich kann mir nicht vorstellen, wie eine RSK gegen "Eigenzirkulation" eingesetzt werden kann...

das ist doch der standard - stichwort schwerkraftbremse ?

ich glaube du meinst mikrozirkulation?

zitat..
Bei der Schwerkraftzirkulation strömt heißes Wasser aus dem Speicher, kälteres Wasser strömt durch den anderen Speicheranschluss in den Speicher zurück. Bei der Mikrozirkulation strömt heißes Wasser aus dem Speicher, kälteres Wasser strömt durch dasselbe Rohr in den Speicher zurück.


http://www.321-sun.de/solarthermie/solarthermie-speicher/pufferspeicher/

1
  •  dhh
  •   Bronze-Award
31.3.2014  (#8)
hmIch frage nochmal: wenn man direkt beim Speicher ein Ventil einbauen würde, dass den Rückfluss in das Vorlaufrohr verhindert, müsste ja eigentlich auch jegliche Zirkulation vom/ins Rohr unterbunden sein, oder seh ich das falsch?

@eggerhau: gibts diese coolen PIR-Schalen irgendwo für den Endverbrauch zu erwerben?

Gruß,
dhh

1
  •  eggerhau
31.3.2014  (#9)
@dhh - Zur Frage 1: Es macht für mich wenig Sinn mechanische Teile einzubauen, wenn ein einfacher Rohrsifon den gleichen Dienst leistet! Mechanische Teile haben den Nachteil - sie funktionieren irgendwann nicht mehr. emoji
Zur Frage 2: Die bekommt man sicher in Fachmärkten oder bei Isolierfirmen. Wichtig ist: Dämmstärke je nach Dimmension 30 bis 50mm (PIR U-Wert 0.027 W/m*K).
Gruss HDE

1
