EFH in Kärnten mit Ringgrabenkollektor

Teilen: facebook    whatsapp    email
  •  cobrito
7.10. - 8.10.2018
3 Antworten | 3 Autoren 3
3
Hallo Leute,

nach langem Mitlesen habe ich mich angemeldet, um mein Projekt vorzustellen. Gleich vorweg vielen Dank für die unzähligen Inputs, die ich aus den schon bestehenden threads erhalten habe!

Nach langer Planungsphase wird es bei uns noch im Oktober Ernst. Gebaut wird ein EFH in Hanglage (ca. 17 %) in Kärnten mit Ringgrabenkollektor. Die rund 260 qm Wohnfläche werden durch eine Klimadecke beheizt und gekühlt (abgehängte, wasserführende Gipskartonplatten). FBH gibt es nur in den mit Fliesen belegten Räumen, also Badezimmer (2x), WC und Eingang. In die Bäder kommt zudem ein Handtuchtrockner. Brauchwasser sollte über ein FriWa Modul bereit gestellt werden.

Heizlastabschätzung liegt laut EA EA [Energieausweis] unter Berücksichtigung der KWL KWL [Kontrollierte Wohnraumlüftung] bei 8,9 kW, laut EnEV Tool bei 7,8 kW. Die typische Frage also: Geht sich das mit der KNV 1155-06 noch aus (bei Freischaltung auf 7,5 kW) oder ist die 1155-12 da doch schon die bessere Wahl? Der Installateur würde lieber die ebenfalls vollmodulierende iDM TERRA SWM 3-13 verkaufen, würde aber auch KNV einbauen. Bei iDM habe ich aber nur noch das Anschluss-Schema mit Kombi-Schichtspeicher gesehen. Frage: Funktioniert die Heißgas-Geschichte von iDM für die WW WW [Warmwasser]-Bereitung bei direktem Anschluss der Heizung + extra WW WW [Warmwasser]-Speicher überhaupt? Die relativ große PV (ca. 11 kWP kWP [kWpeak, Spitzenleistung]) sollte natürlich am Tag etwas zu tun haben, also erscheint mir eine getaktete WW WW [Warmwasser]-Bereitung am Tag sinnvoller zu sein, als die ständige bei der Heißgas-Technik. Ach ja, wir sind Lang- und Warmduscher, also würde ich min. mit einem 300L WW WW [Warmwasser]-Speicher rechnen. Kinder gibt es noch keine, sind aber in Planung.

Planung des RGK RGK [Ringgrabenkollektor] wird der Installteur an Arne vergeben, ich hab mich aber schon mit den Planer gespielt und bin zuversichtlich, dass das etwas wird. Der Grund ist mit ca. 1800 qm auch groß genug. Knapp wird die Sache beim Pool, da müssten wir ev. den Technik-Schacht auf der anderen Seite bauen oder das Pool etwas nach Osten schieben. Eingezeichnet ist auch eine Zisterne mit Überlauf in eine Versickerungskünette. Vielleicht wäre es sinnvoller, den Graber weiter nördlich und damit durch die Künette verlaufen zu lassen. Generell ist mir für die Auslegung die passive Kühlleistung auch sehr wichtig, da wir keinen konstruktiven Sonnenschutz haben (Raffstores natürlich schon). Das ist auch ein Grund für die Klimadecke.

Zu den Bodenverhältnissen Auszug aus einem Mail vom Landes-Geologen:
"Aus Erdwärmebohrungen in der Umgebung ist bekannt, dass 80 m nordöstlich ihres Grundstücks ca. 1 m kiesiger Schluff, darunter zerlegter Fels, etwa 80 m südlich 1,2 m Anschüttung bzw. kiesiger Sand und darunter zerklüfteter Fels, etwa 140 m südlich 2 m sandiger Lehm und darunter 4 m feinsandiger Mittelkies angetroffen wurde. Aufgrund der Entfernung zu Ihrem Grundstück kann der Untergrund allerdings abweichen."
Anbei ist auch ein Foto der Baugrube der Nachbarn. Für die Planung habe ich defensiv lehmiger Sand angenommen.

Ich freue mich über jede Rückmeldung und über jeden Verbesserungsvorschlag. Vielen Dank!

LG Stefan

Trench-Planer: https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=gNSYwhIYLMinUlxjNlrJ

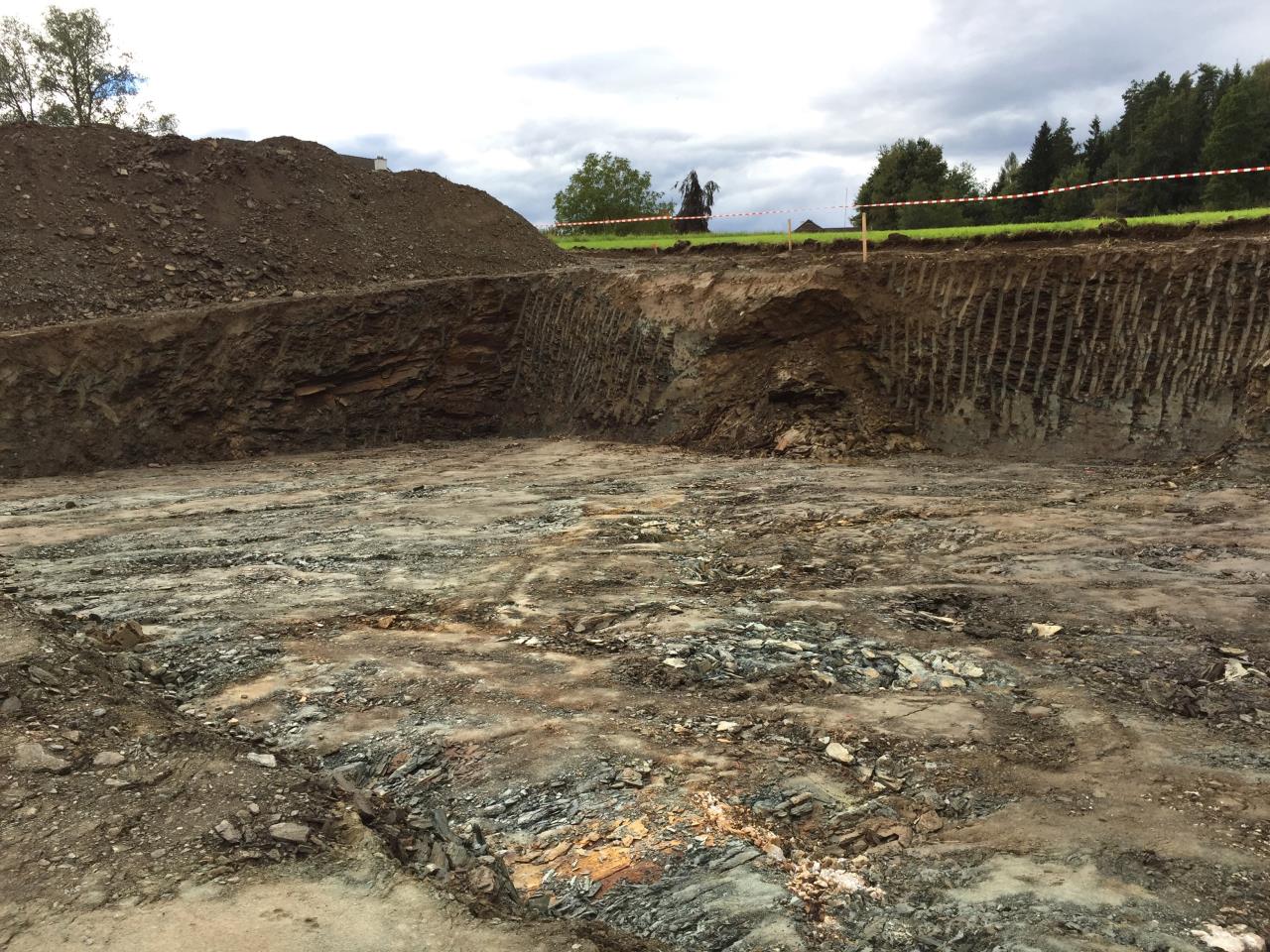

Baugrube der nörldlichen Nachbarn:


2018/20181007116659.jpg

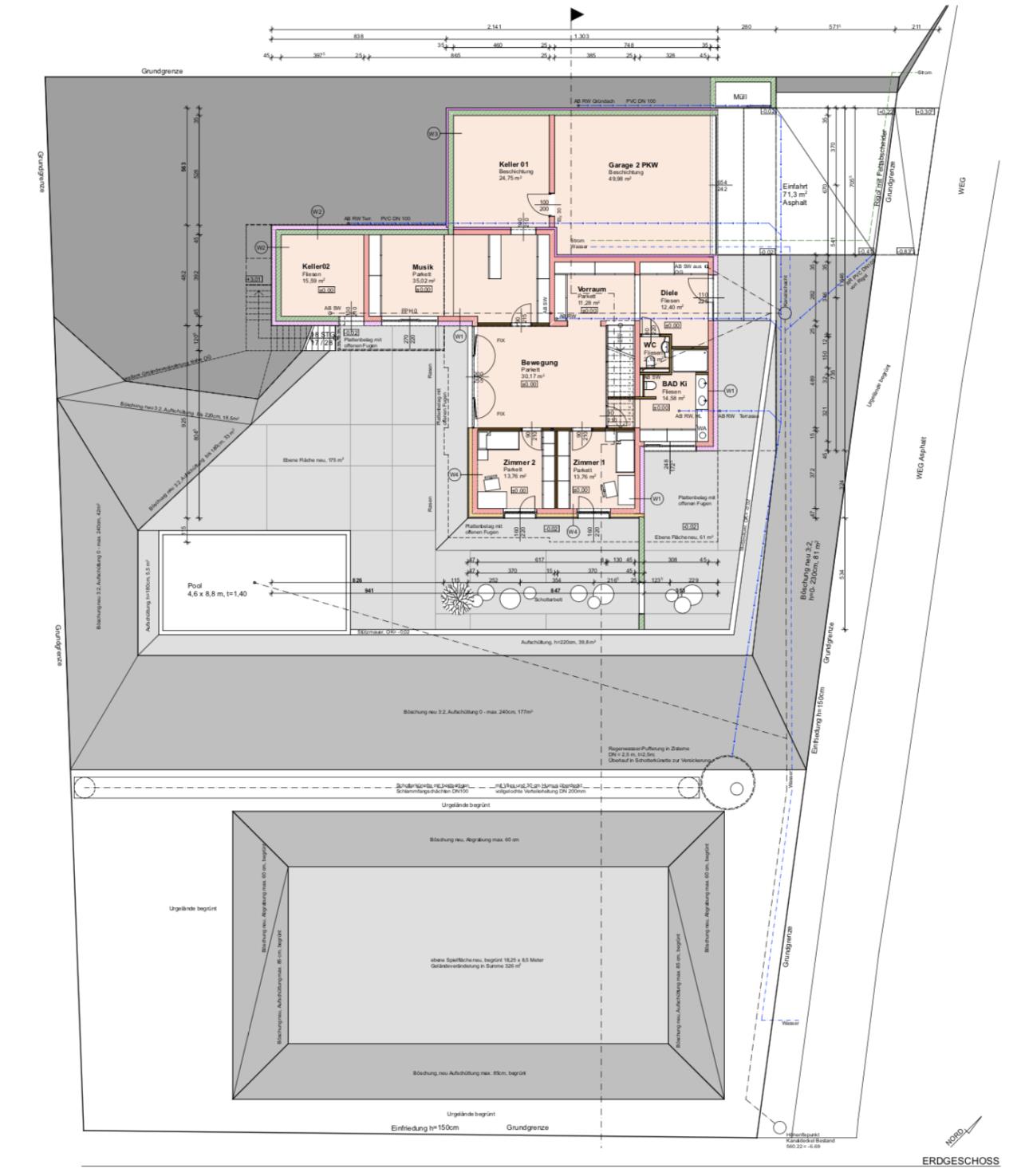

Grundriss EG (=Wohnkeller nördich erdberührt) plus Übersicht Grundstück:

2018/20181007396368.png

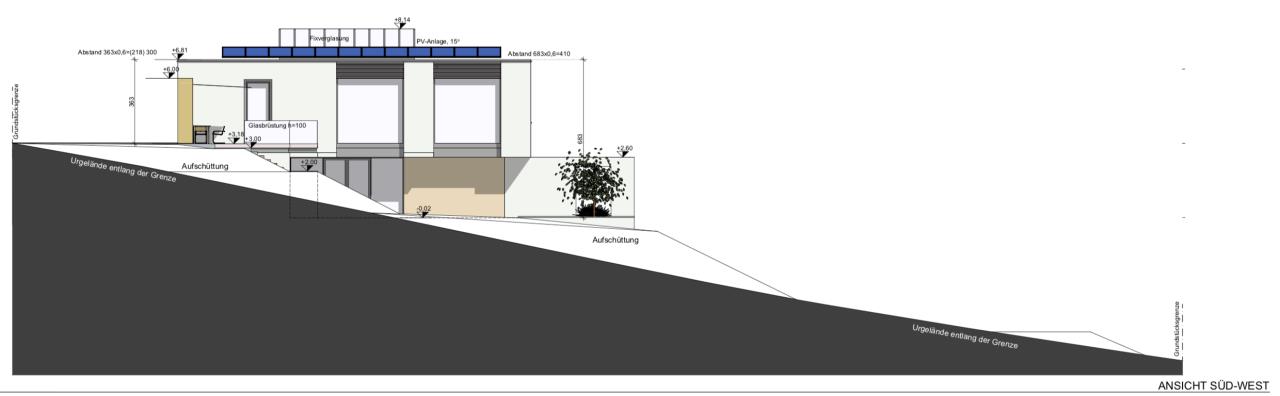

Schitt Süd-West:

2018/20181007974666.png

Renderings:

2018/20181007643571.png

  •  Vardi17
7.10.2018  (#1)
Hallo cobrito,
Willkommen im Forum!

Schon mal gut, wenn du einen Installateur gefunden hast, der sagt, das machen wir und das lassen wir von jemandem planen, der das kann. Groß genug ist dein Grundstück ganz gewiss emoji

Wie du offenbar ja bereits entdeckt hast, liebt der RGK RGK [Ringgrabenkollektor] Wasser. Du könntest die Versickerung dem Kollektorverlauf anpassen statt umgekehrt, so haben wir es jedenfalls gemacht.

Den größten Teil des Jahres wirst du weder an den 8,9 noch an den 7,8kW kratzen. Was deine WPWP [Wärmepumpe] an den kältesten Tagen im Jahr zu leisten imstande sein muss, können dir andere hier besser sagen.

Womit hast du denn deine Heizlast nach ENEV berechnet? Wir haben die Heizlastabschätzung des EA EA [Energieausweis] mit der des Trenchplanners verglichen – das Ergebnis war sehr ähnlich (Heizlast EA EA [Energieausweis] = Heizlast Trenchplanner inkl. WW).

Zu deinem Kollektor nur eine Sache, die uns sofort aufgefallen ist: einen Dreirohrkollektor würden wir sehr ungern verlegen. Für Geübte sicher kein Problem, wir aber waren von Herzen dankbar für unseren einfachen Einrohrkollektor. Vielleicht stellt dich dein Planer ja um auf zwei mal Da40...

Alles Gute für die weiteren Schritte,

Vardi

1
  •  mike82
  •   Gold-Award
8.10.2018  (#2)
Lade mal den EA EA [Energieausweis] hoch. Dann können wir wegen der Heizlast bessere Auskünfte geben.
Aber auf den ersten Blick müsste die kleine sich schon ausgehen. Ich hatte jetzt letztens den Fall wo der EA EA [Energieausweis] 9.7kW sagte und wir trotzdem die kleine verbauen. Je größer die Heizlast desto mehr übertreibt der EA EA [Energieausweis] emoji

Platztechnisch geht sich ein RGK RGK [Ringgrabenkollektor] auf jeden Fall aus.
Mit lehmigen Sand bist auf jeden Fall auf der sicheren Seite.

Wie Vardi schon schreibt ist ein DreiRöhrler etwas anspruchsvoller in der Verlegung.
Das gehört dann angeschaut wenn die Gebäudeheizlast steht.


1
  •  cobrito
8.10.2018  (#3)
Danke für eure Rückmeldungen.
Energieausweis zum Download: http://familie-wagner.co.at/downloads/hausbau/Energieausweis.pdf

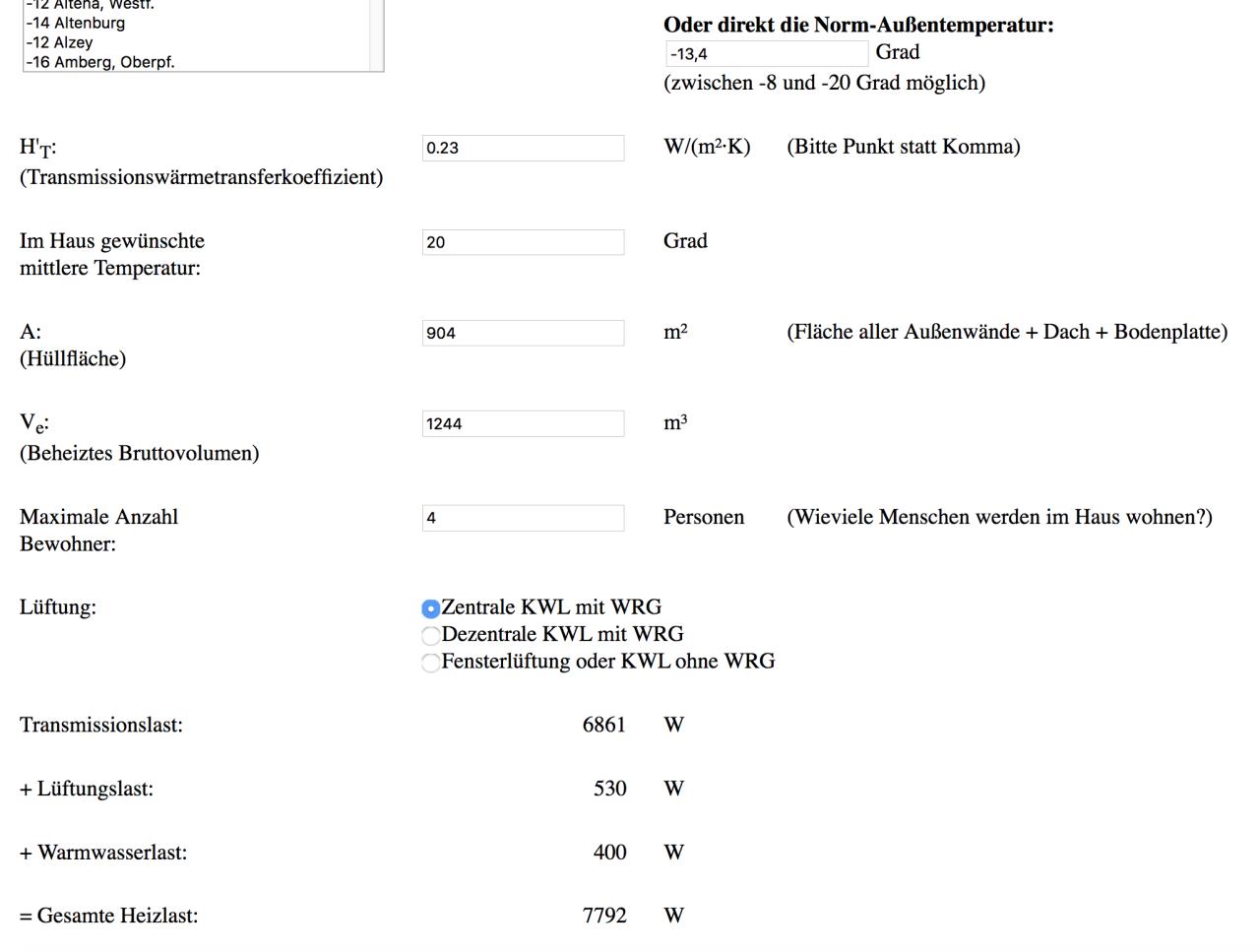

Die 7,8 kW stammen aus der Heizlastabschätzung des Trenchplanners mit den Gebäude-Kenndaten aus dem EA EA [Energieausweis]:


2018/20181008714288.png

Mit dem Tool von u-wert.net komme ich auf 8,2 kW, dort ist allerdings die Außentemperatur fix auf -16° vorgegeben (20° innen).

Danke für die Anmerkung mit dem 3-Rohr-Kollektor. Damit habe ich mich noch nicht näher auseinander gesetzt, es war die erste Variante, bei der das Planungstool keinen Fehler ausgegben hat emoji Hab aber grad nochmal geschaut, 2-Rohr geht eh auch. Sowohl in 32 mm, wie auch in 40 mm.

1
