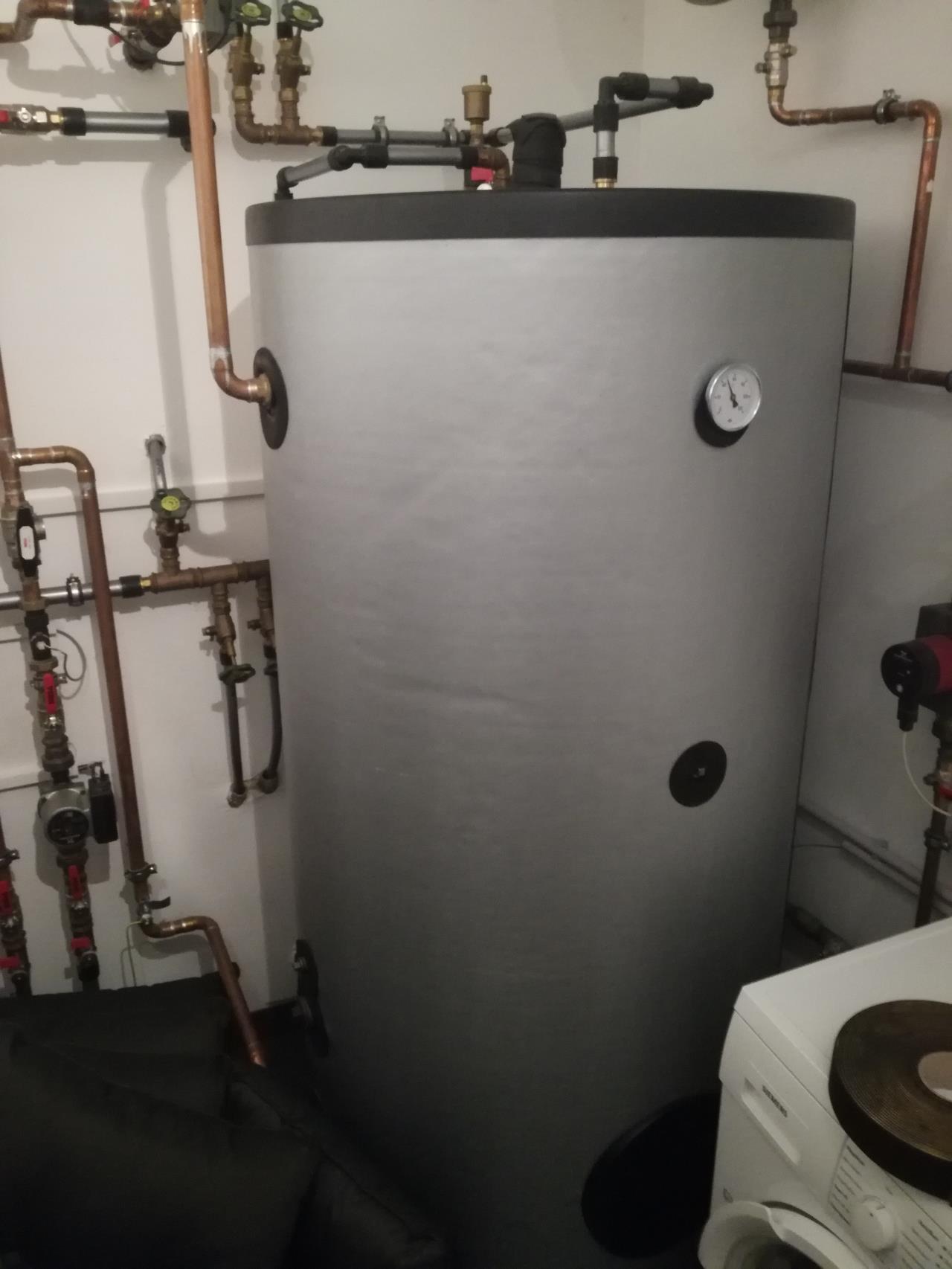

Ich denke mein Greenwater ist nicht ganz korrekt angeschlossen. Kann mir das vielleicht jemand bestätigen:


2019/20190110199171.jpg


2019/20190110158053.jpg

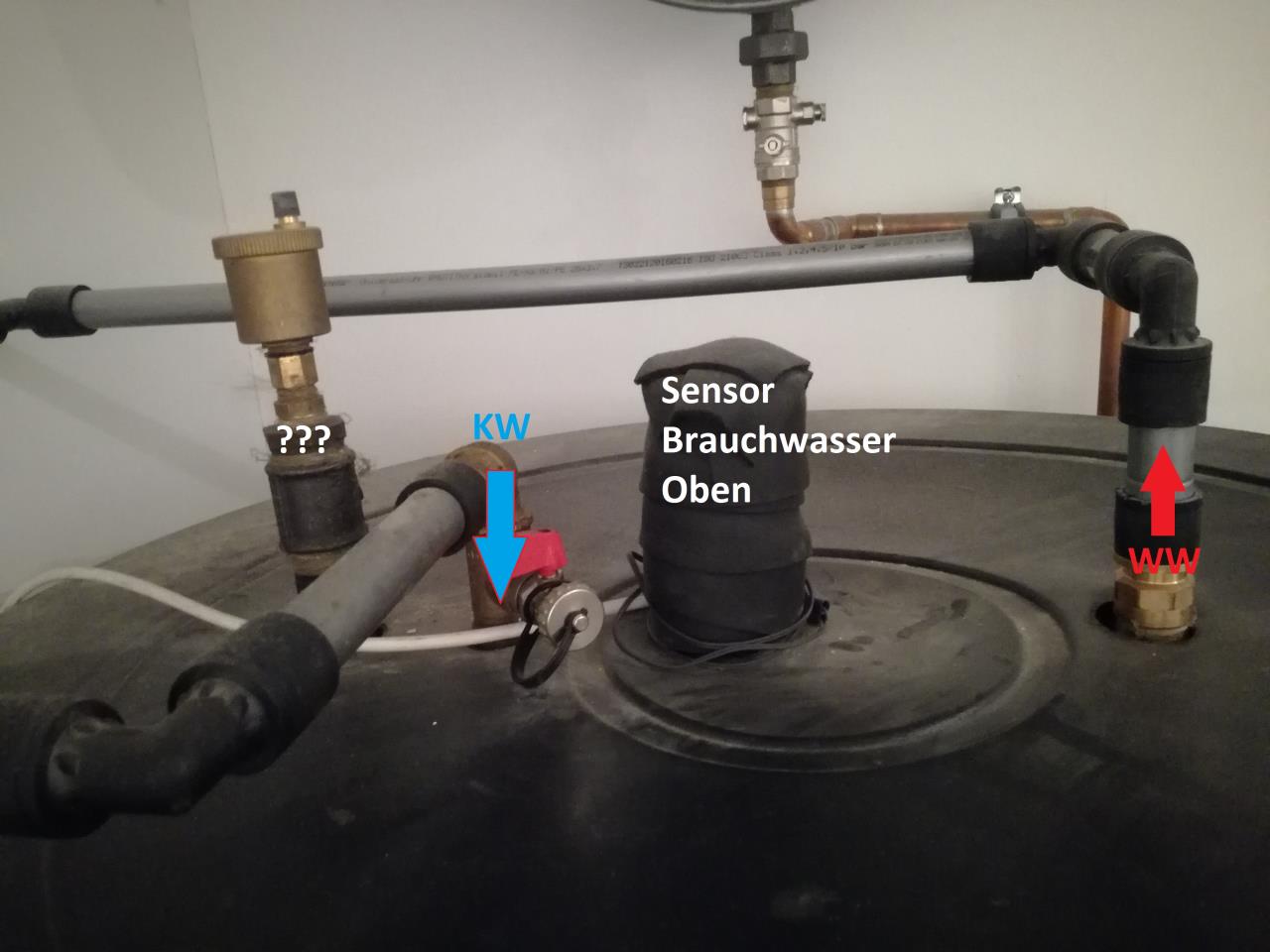

Meiner Meinung nach sollte laut dem Anschlussschema der Kaltwasseranschluss ganz links bzw. am zweiten Bild ganz hinten sein. Dort ist ein Teil montiert das ich nicht kenne. Wofür ist das?


2019/20190110213525.jpg

Mein Installatuer meint, dass das schon so stimmt. Aber meine Erfahrung mit Ihm sagt mir, dass ich lieber hier nochmal die Profis fragen sollte.

  •  gsilly
  •   Gold-Award
10.1.2019  (#1)
das passt schon so, ist bei meinem greenwater auch so umgesetzt. bei diesem "teil" handelt es sich um einen entlüftungstopf/schnellentlüfter. dieser sitzt am röhrchen welches in das heizwasser reicht (links neben eingang kaltwasser, siehe bilder)


2018/20180705231476.png

2018/20180705303516.jpg

1
  •  moadani
11.1.2019  (#2)
Ok, danke für die Antwort. Aber mache ich mir da nicht die Schichtung im Speicher kaputt, wenn das Kaltwasser in der Mitte eingeleitet wird und nicht ganz unten?

1
  •  gsilly
  •   Gold-Award
11.1.2019  (#3)
wie kommst du drauf dass das kaltwasser in der mitte eingeleitet wird? anschluss 5 geht ja bis ans untere ende des tanks. bei mir als auch bei dir. alles ok, keine sorge

1


  •  moadani
11.1.2019  (#4)
Bei meinem Plan sind 4 Anschlüsse dargestellt. Wenn das Schema stimmt wäre ja Anschluss 5 bei mir ganz links und bei dir ganz rechts wo der Schnellentlüfter sitzt. Der Anschluss auf der Zeichnung rechts daneben führt in die Mitte des Speichers. Dort ist, wenn ich das richtig verstehe bei mir und bei dir das Kaltwasser angeschlossen.

1
  •  gsilly
  •   Gold-Award
11.1.2019  (#5)
unsere entlüfter sitzen an dem ganz dünnen röhrchen links von 5 (in der von mir geposteten abbildung). auf deiner zeichnung ist dieser anschluss gar nicht eingezeichnet. nach diesem folgen dann ganz normal die 4 anschlüsse von denen oben am greenwater aber nur 3 zu sehen sind.

1
  •  gsilly
  •   Gold-Award
11.1.2019  (#6)
zur klarstellung ein weiteres bild von user brink der seinen greenwater für dieses foto leider nicht schön geputzt hat emoji


2017/20170210161226.jpg

1
  •  moadani
11.1.2019  (#7)
Super danke. Dann bin ich jetzt beruhigt emoji.

1
  •  Pretorianer
6.11.2020  (#8)

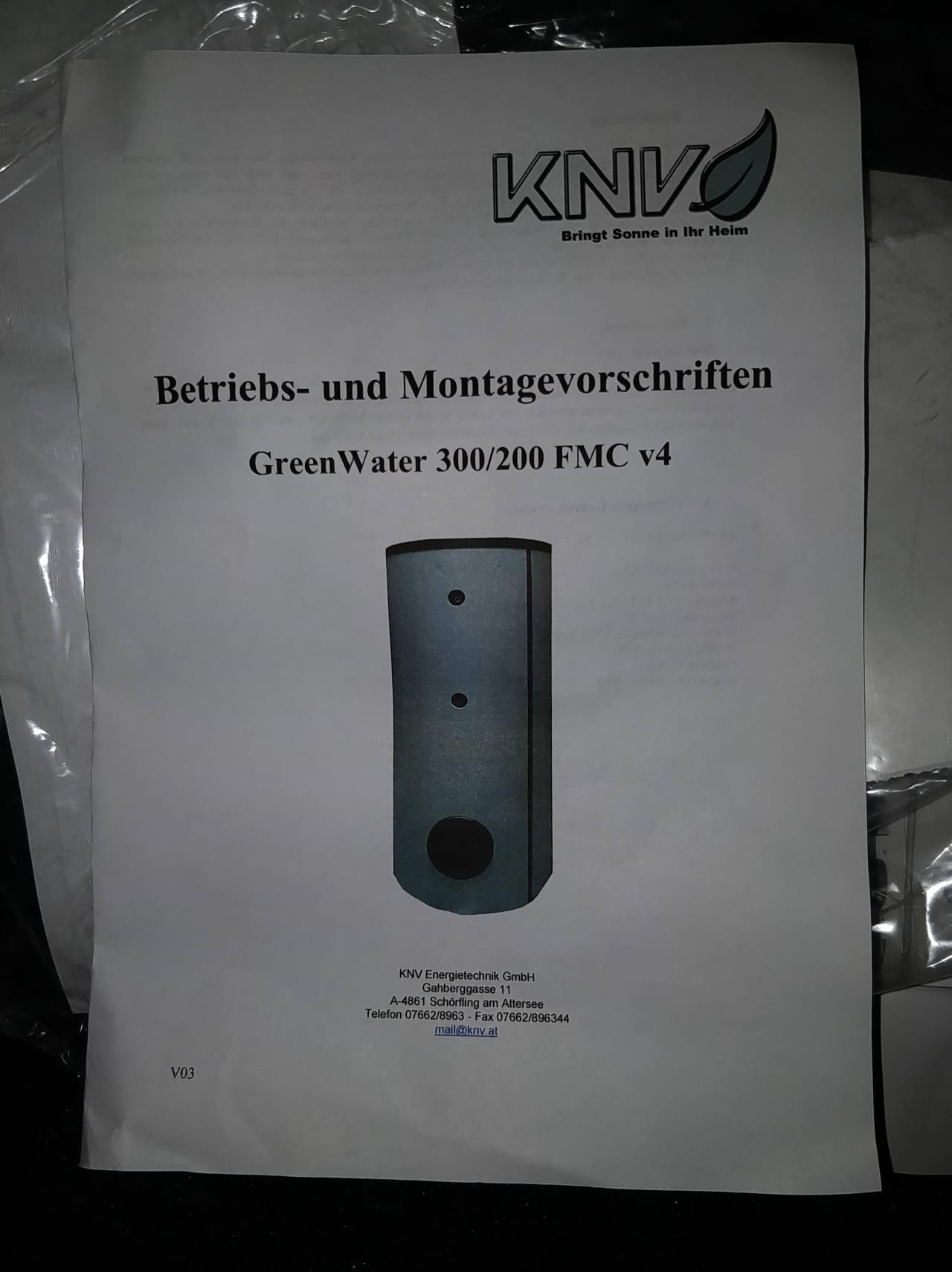

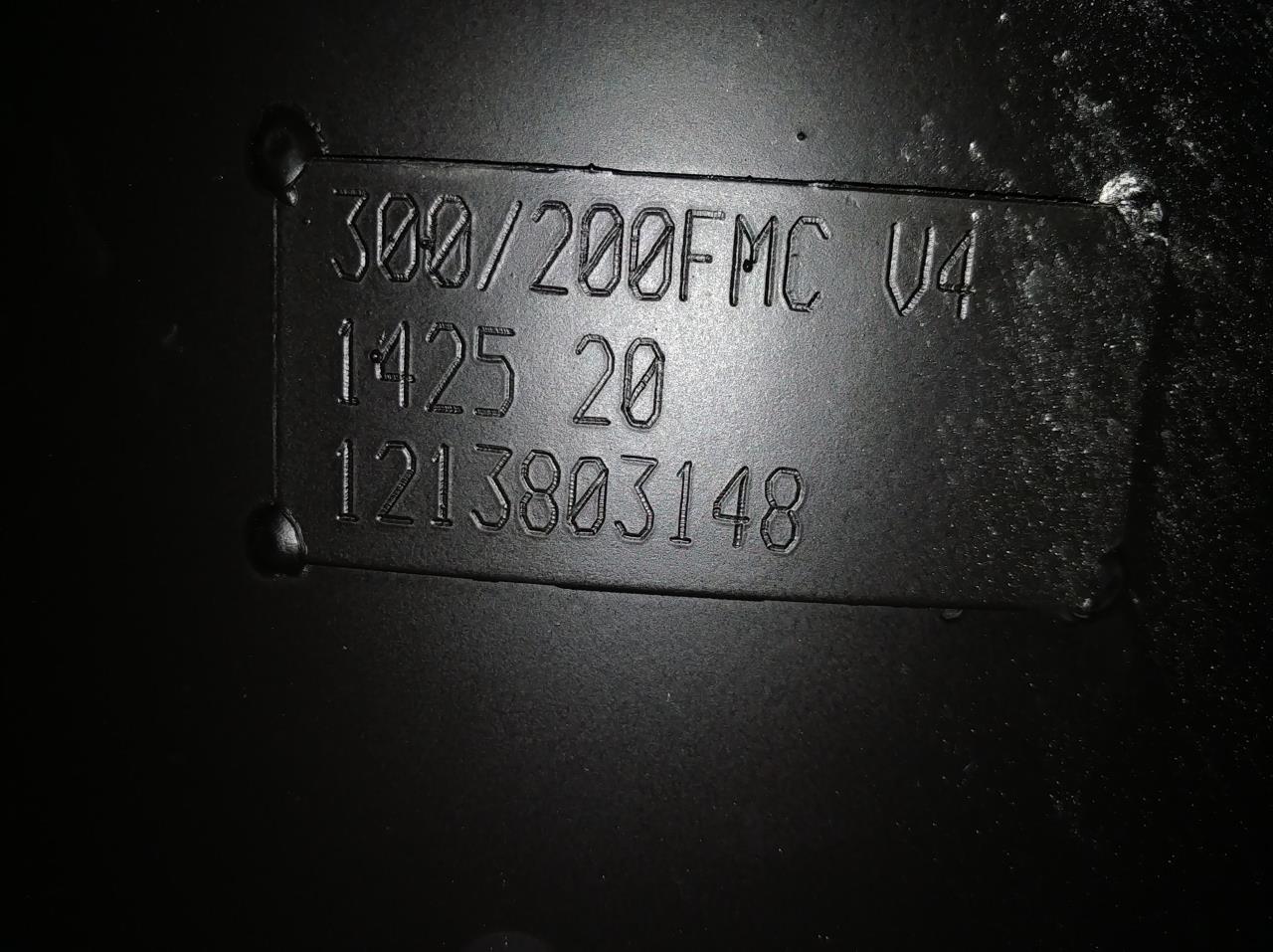

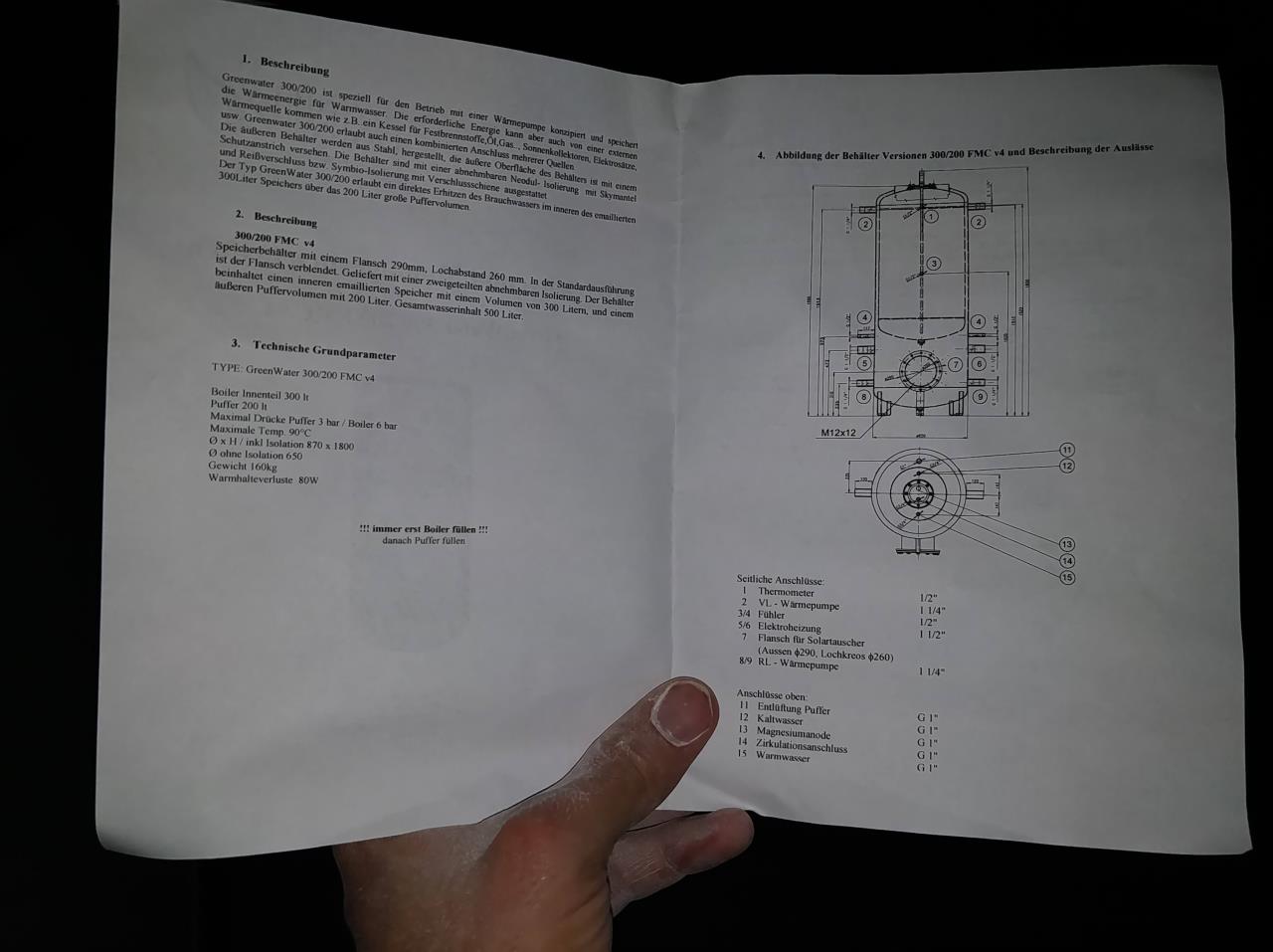

Wir sind kurz davor unseren Greenwater 300/200 anzuschliesen und es kommt mir vor als ob dieser etwas verändert wurde. Kann es sein das der Sensor Brauchwasser oben nun nicht mehr von ganz oben sonder mittig abgegriffen werde sollte (Nummer 3 in der Zeichnung)?

Kennt denn jemand die Unterschiede von V3 zu V4?


2020/20201106215005.jpg

2020/20201106271736.jpg

2020/20201106459655.jpg




1
  •  chrismo
  •   Gold-Award
6.11.2020  (#9)
Ich glaube das war immer schon so bzw. ist die Lösung von moadani eigentlich nicht standardmäßig für den WW WW [Warmwasser] Fühler vorgesehen, sondern ein "Hack" den ich hier im Forum aber schon öfters gesehen habe.

Wir haben den Fühler bei 1 reingegeben und das analoge Thermometer bei 3.

Ich glaub da ist die Messung nicht so genau wie in der Variante moadani. Dafür muss man nix umbauen.
