  •  Zazou
10.3. - 17.11.2022
10 Antworten | 4 Autoren 10
10
Hallo zusammen,

nach den vielen guten Argumenten die hier im Forum dafür sprechen, wollen wir für unser EFH (Baustart hoffentlich noch heuer) eine Sole-WPWP [Wärmepumpe] mit Ringgrabenkollektor umsetzen (die genaue Auslegung würde durch KNV erfolgen). Ich möchte aber auch schon vorab ungefähr wissen, welche Einschränkungen dann eventuell auf mich zukommen könnten. So ganz grob hätte ich folgende Varianten im Kopf & würde gerne eure Meinung zu Vor- und Nachteilen hören. Und vielleicht könnte auch jemand zu diesen Fragen Input liefern...
 • Wie nah kann/soll man den Graben an die Grundstücksgrenze geben, ohne sich bei dem relativ schmalen Grundstück einzuschränken?
 • Abstand zu Pool bzw. Haus?
 • Grabenlänge - je länger desto besser?
 • bringt der Höhenunterschied Vor-/Nachteile? außer mehr Aushub?

Kurze Erklärung zur Ausgangssituation:
Planunten ist Süden, in den orangen Ovalen die derzeitige Geländehöhe angegeben; zwischen Haus und westlicher Grundstücksgrenze (planlinks) sind es 3,5m; Grundstücke rechts und links daneben sind (noch) unbebaut; Pool soll in etwa 8*4m groß werden.

Vielen Dank schonmal!
Zazou

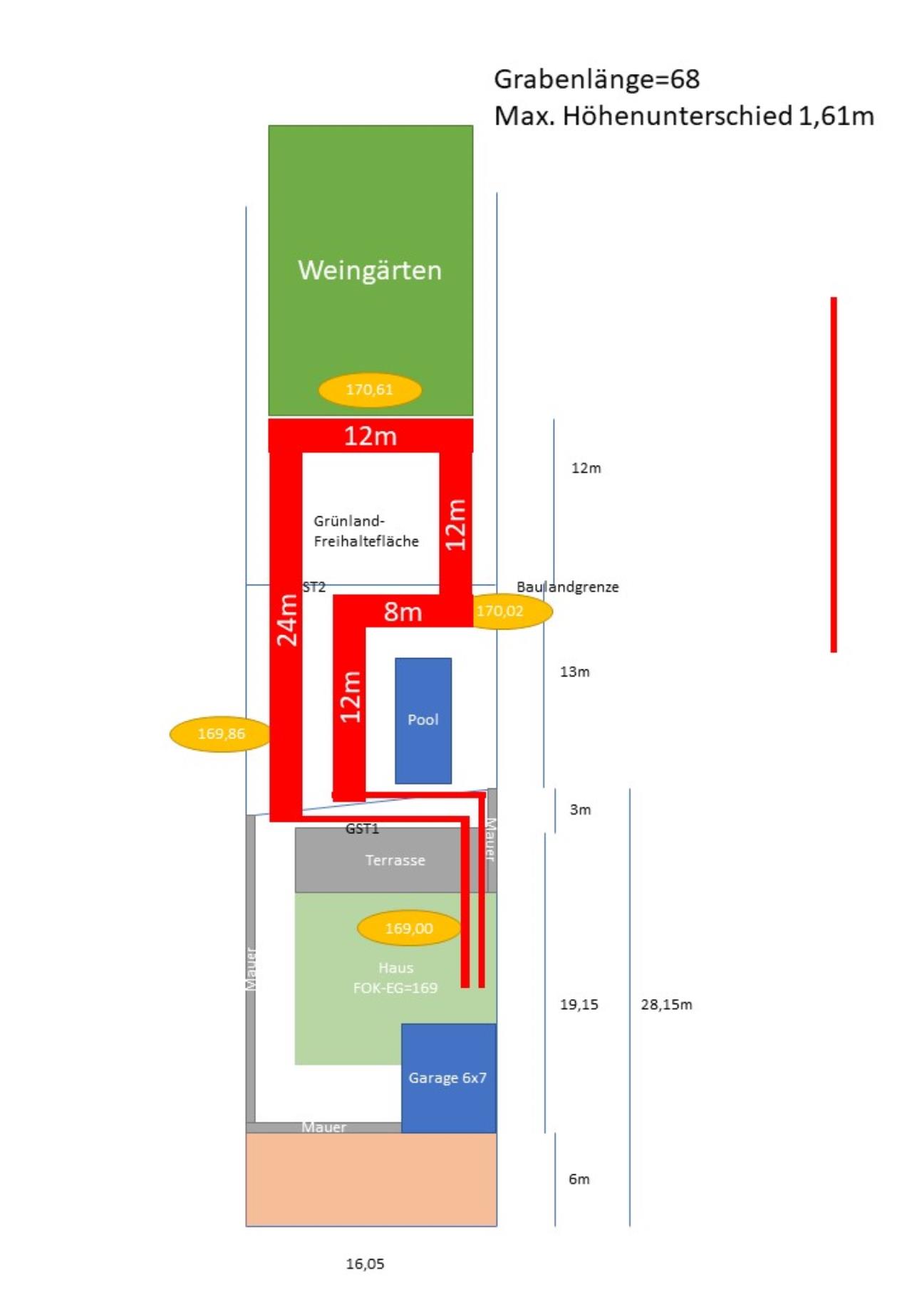

Variante 1:


2022/20220310615512.jpg

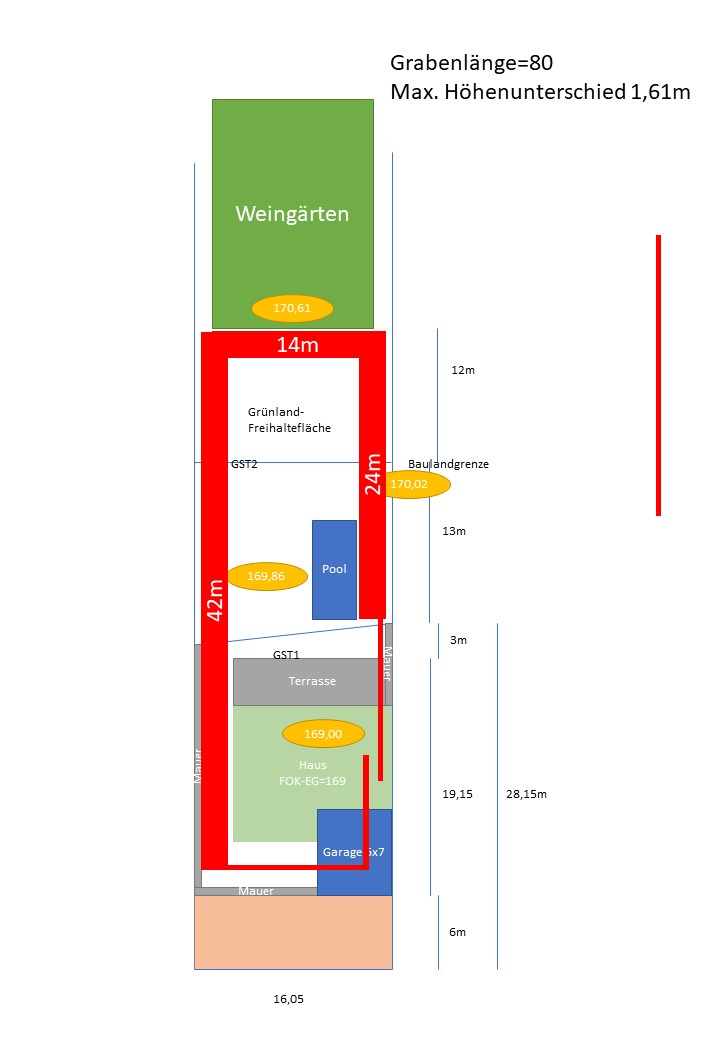

Variante 2:

2022/20220310534008.jpg

  •  dyarne
  •   Gold-Award
10.3.2022  (#1)
variante 2 finde ich viel besser, auch wenn man beim haus so nicht vorbei kommen wird.
der weingarten ist keine option (spaghettikollektor)?

hier sollten die meisten deiner fragen bereits beantwortet sein...
https://www.ringgrabenkollektor.at/sites/FAQ.php

1
  •  Fino
10.3.2022  (#2)
https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html

Hallo, versuch deinen Plan in den Trenchplaner einzuarbeiten und poste sie hier. Bei deinen Fragen hilft dir das Programm.

1
  •  Zazou
10.3.2022  (#3)
Danke für den Link, der hilft wirklich gut weiter!

Spaghetti klingt spannend, wenn ich's richtig gelesen habe wird das Rohr dabei einfach "gerade" verlegt? Würde sich platztechnisch zwischen den Weingartenzeilen ausgehen (wenn das Wurzelwerk durch den Graben nicht zu sehr beschädigt wird), vom Haus bis zum Ende des Weingartens sind es ca. 90m....

Was ich noch nirgends so richtig rauslesen konnte: gibt es irgendeine Beschränkung durch Höhenunterschiede? Bis zum Ende des Weingartens sind es über 8m Höhenunterschied (also WPWP [Wärmepumpe] würde 8m tiefer liegen als der höchste Punkt des Rings)

1


  •  Zazou
10.3.2022  (#4)
danke Fino, hab mich bisher nicht über den trenchplaner drübergetraut, aber der übernimmt ja wirklich auch viel Arbeit für einen :)
von der Leistung her sollte also sowohl Variante 2 (knapp), als auch die Spaghetti-Variante (locker) passen - aber beruhigt mich, dass sich das auch mit Pool und Terrasse gut ausgehen sollte!

Spaghetti-Variante
https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=YbMvP2DFMrf7CoeFcpc2

Variante 2
https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=jSTw8P0mZcYIg2GcEP4k

1
  •  Fino
11.3.2022  (#5)
Hast du schon einen Energieausweis? Mir kommt die Heizlast für einen Neubau etwas hoch vor.

Baustil wandaufbau? Quadratmeter?
Du kannst im Trenchplaner mit den Werten aus dem Energieausweis eine Heizlast Abschätzung machen.

Bodenart würde ich nicht auf Ton stellen sondern eher schlechter annehmen. Gibt's dazu Infos was für ein Boden es wirklich ist?

Mir gefällt variante 2 schon sehr gut. Mach den Kollektor etwas tiefer dann hast du im Sommer beim kühlen etwas mehr Reserve.

Lg

1
  •  Zazou
11.3.2022  (#6)
Nein derzeit gibt's noch keinen Energieausweis, sind gerade mit dem Entwurfsplan fertig und demnächst sollte es mit Einreichplan & Energieausweis losgehen (Wandaufbau wäre 25+20cm WDVS WDVS [Wärmedämmverbundsystem]; 185m^2 Wohnnutzfläche)
Wollte aber auch mal nur ein Gefühl für die Möglichkeiten bekommen, da habt ihr schon sehr gut geholfen!

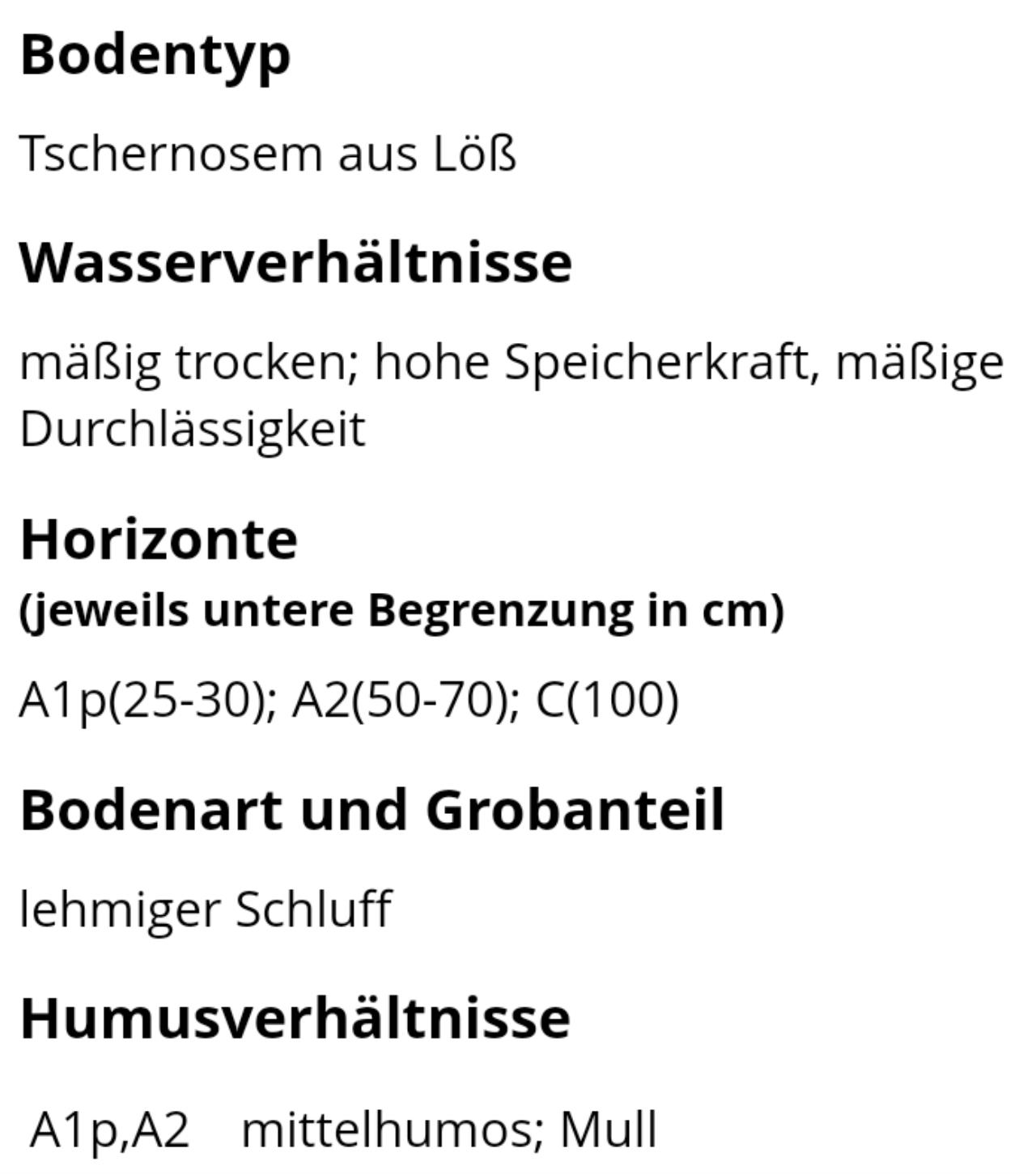

Ad Boden:
Ich hätte die Infos aus der Bodenkarte.at am ehesten als Lehm interpretiert, werd ich aber berücksichtigen


2022/2022031145920.png

Und danke noch für den tipp mit der Tiefe, Kühlen wird auf jeden Fall ein Thema.

LG zazou

1
  •  Fino
11.3.2022  (#7)
Wir haben bei ähnlicher Fläche und 25cm Ziegel inkl 20cm wdvs rund 5kw Heizlast.

Bitte BKA BKA [Betonkernaktivierung] nicht vergessen.

1
  •  Zazou
13.3.2022  (#8)
BKA ist eingeplant emoji

Kann mir noch jemand einen Tipp geben, ob der Höhenunterschied etwas ausmacht oder ob die Rohre auf zumindest ähnlicher Ebene sein müssen?

So rein aus Laiensicht sollts ja kein Problem sein wenn eine Tiefenbohrung auch möglich ist? Außer dass es in meinem Fall nach "oben" gehen würde...

1
  •  dyarne
  •   Gold-Award
13.3.2022  (#9)
das ist überhaupt kein problem.

thermisch ist die überdeckung entscheidend, die entkopplung zur außenluft.

energetisch muß nur die rohrreibung überwunden werden. vom gewicht her hebt sich der teil der gehoben werden muß mit dem auf der wieder runterdrückt.

wichtig sind einzeln absperrbare kreise damit jeder kreis einzeln luftfrei gespült werden kann; aber das ist eh RGK RGK [Ringgrabenkollektor]-dna... emoji

1
  •  Dom147
17.11.2022  (#10)

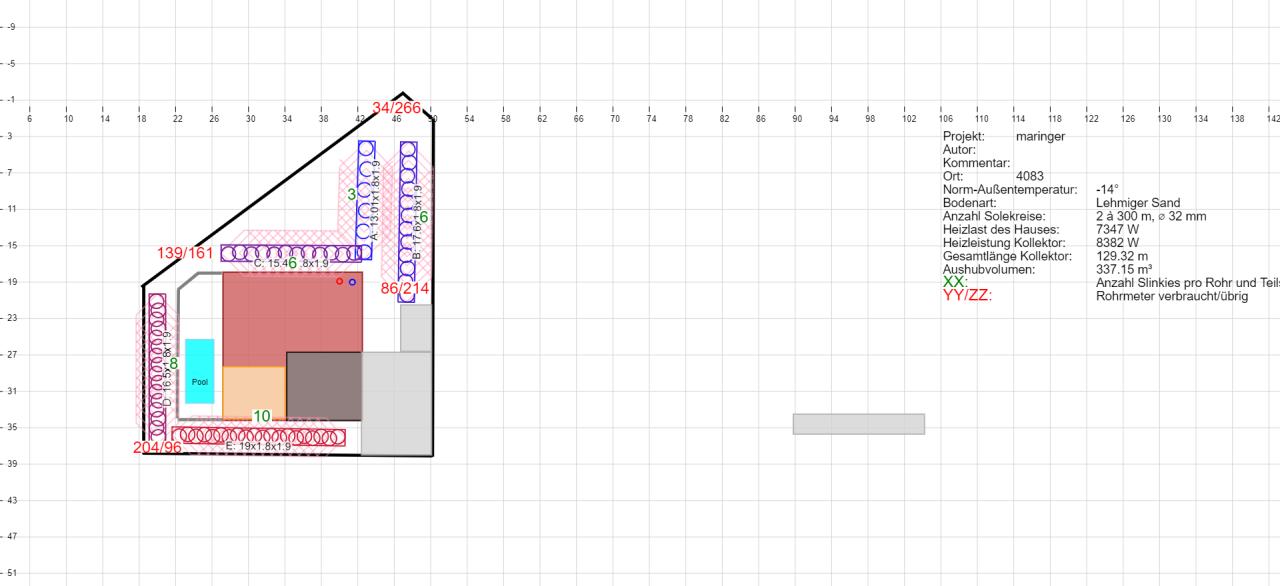

2022/20221117547172.png
Hallo @dyarne wir sind auch beim Auslegen vom RGK RGK [Ringgrabenkollektor] in St. Agatha, ich wollte mal fragen ob wir das so lösen können?

Eckdaten:
Leichte Hanglage ca 7°
Terrassenabstuffung mit Mauer
Zeiseitige Mauer an der Grundstücksgrenze
Haus wird mit Keller ausgeführt

Danke für die Rückmeldung
