Anzahl Schlitze und Rohre

Teilen: facebook    whatsapp    email
  •  Peter09
14.11.2022
5 Antworten | 5 Autoren 5
5
Hallo,

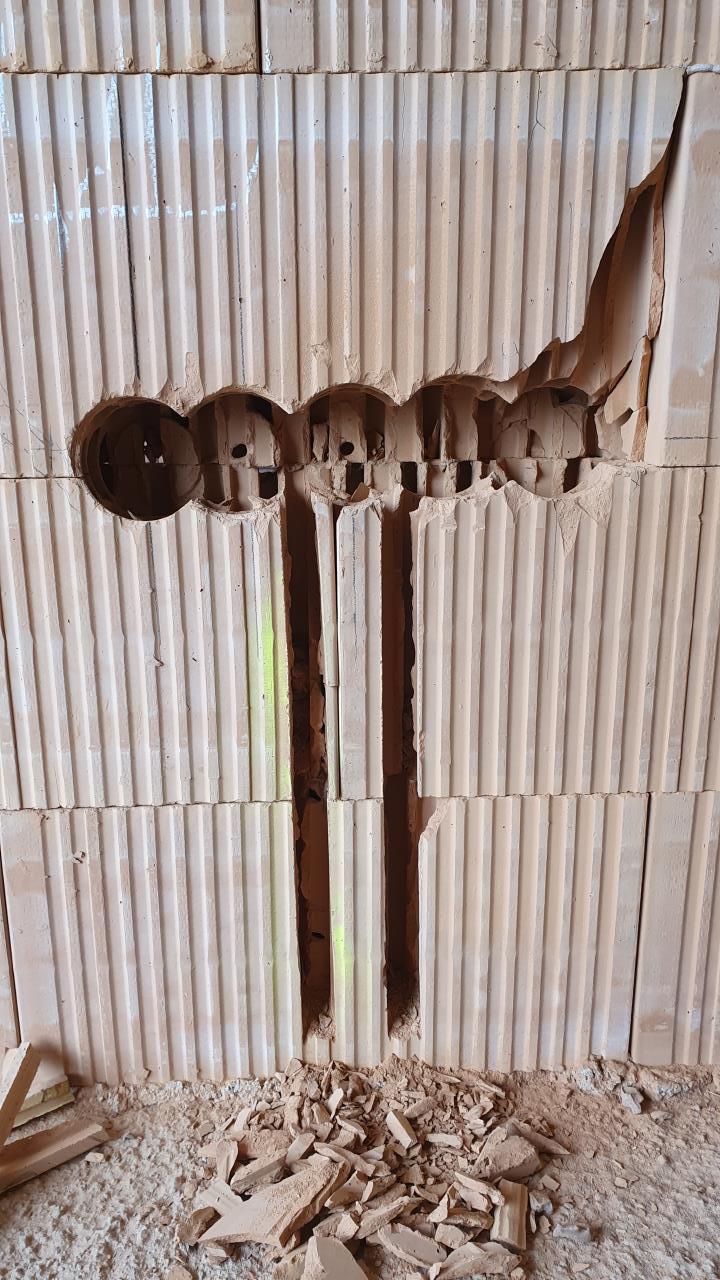

wir sind gerade dabei die Schlitze für Steckdosen und Schalter zu schlitzen und zu stemmen.

Wie viele Schlitze sind denn bei 3er Steckdosen und 5er Dosen (4 Steckdosen 1x LAN sinnvoll)?

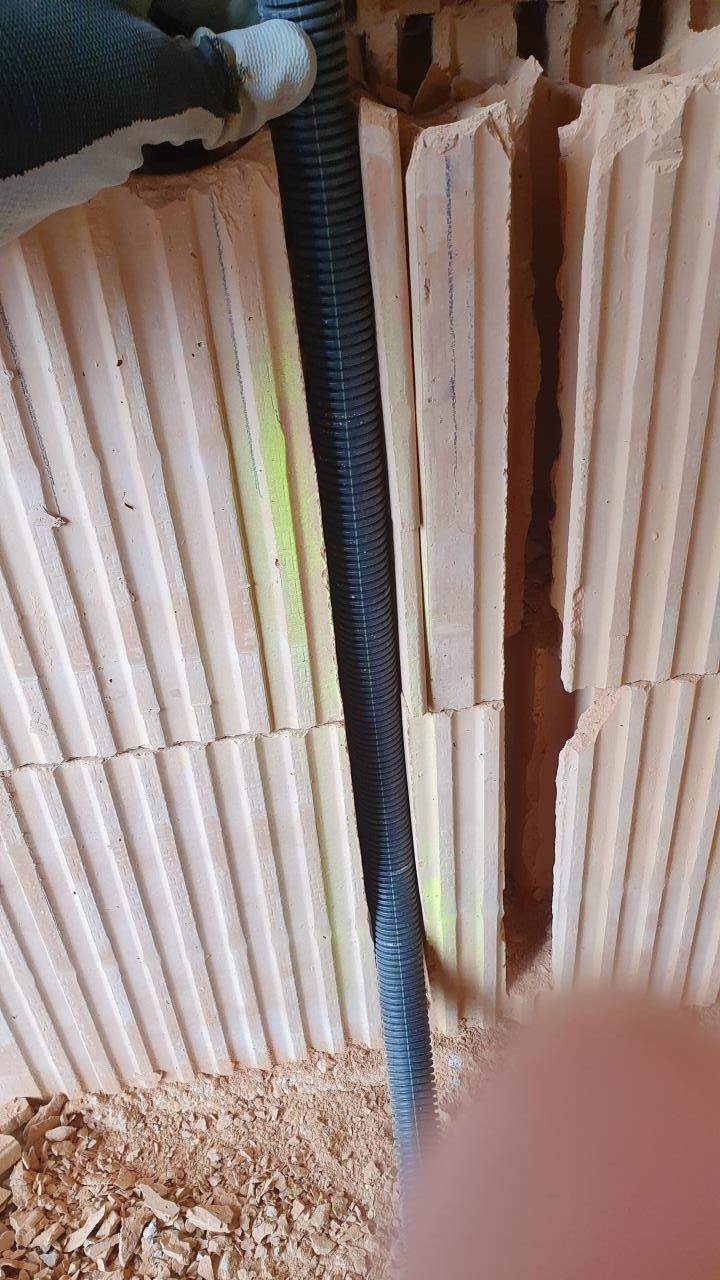

Mein Elektriker kommt aus Deutschland und die machen normal ohne Leerrohre, er meinte, ich soll einfach mal 2 Schlitze machen bei 5er Dosen, wenn wir mit Leerrohren arbeiten.

Reicht das aus? Und sollen die Schlitze dann direkt neben einander machen oder soll da Platz dazwischen sein?

Wollen auch KNX Bussystem machen.

Möchte gern das meiste Stemmen erledigen bevor die Fenster kommen.

Würde das so passen?


2022/20221114285214.jpg


2022/20221114136837.jpg


2022/2022111471425.jpg

  •  chrismo
  •   Gold-Award
14.11.2022  (#1)
Kommt drauf an, wie verkabelt wird. Wir haben die Steckdosen kaskadiert, d.h. auf einer Seite rein, auf der anderen raus, außer bei der letzten Dose der Reihe. Dementsprechend auch einen Schlitz auf jeder Seite. Bei KNX kann es auch anders sein, für geschaltete Steckdosen, weil manche die sternförmig anbinden. Oder mit einem 5 oder 7 poligen in den Raum und von dort dann verteilen... man muss also schon beim Stemmen wissen, wie später verkabelt wird.

Für LAN-Dosen immer (!) ein eigenes Leerrohr, für Doppel LAN besser ein 25er.

1
  •  Guti
  •   Bronze-Award
14.11.2022  (#2)
Servus Peter09,

 • Zur Verrohrung wurde eig. alles Wesentliche gesagt
 • gleich aufpassen das du mitte Dose schlitzt
 • 5er Rahmen gibt es nicht für jedes Schalterprogramm, 3er + 2er (wenn sinnvoll möglich) ist zudem günstiger

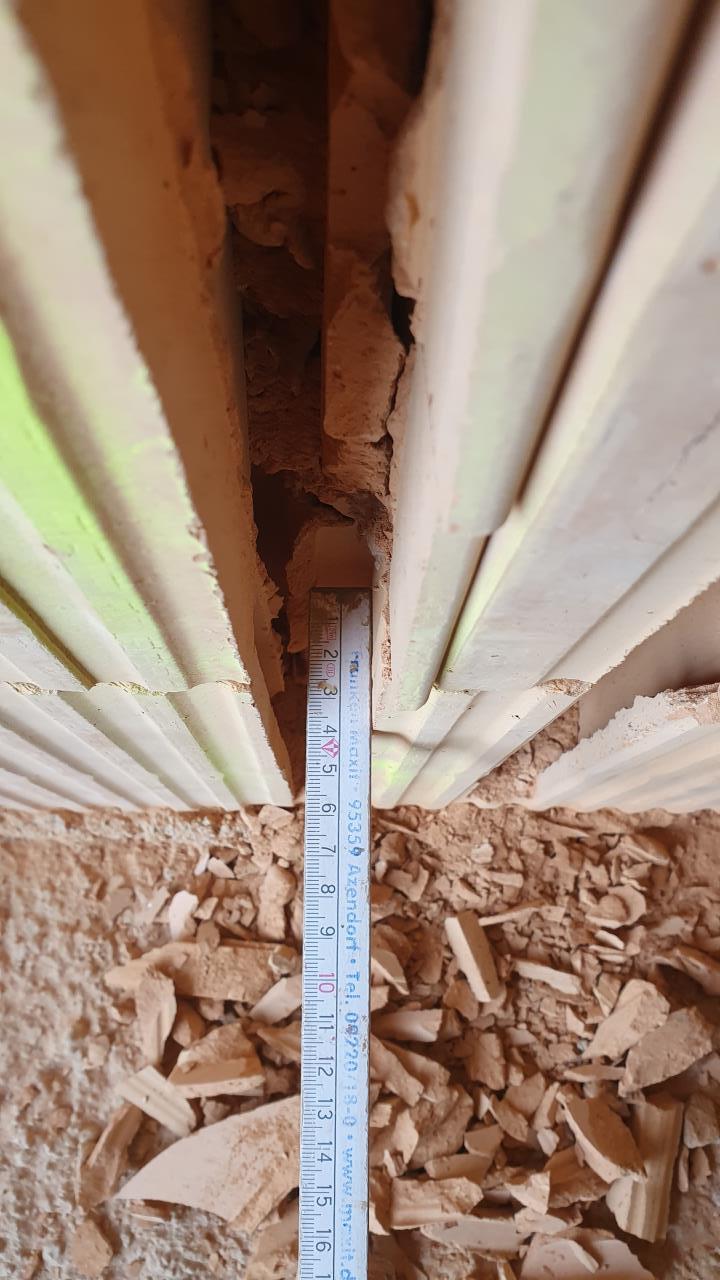

 • 25 mm tief ist vollkommen ausreichend
 • Falls du Steckdosen durchschleifst (Standard) dann ein Schlitz bei der ersten und ein Schlitz bei der letzten Steckdose
 • LAN wird idR sternförmig verkabelt, also jeweils ein eigenes Rohr


1
  •  BungalowImGruen
  •   Bronze-Award
14.11.2022  (#3)
Wie die Vorposter bereits geschrieben haben, sind deine jetzigen Schlitze nicht ideal.

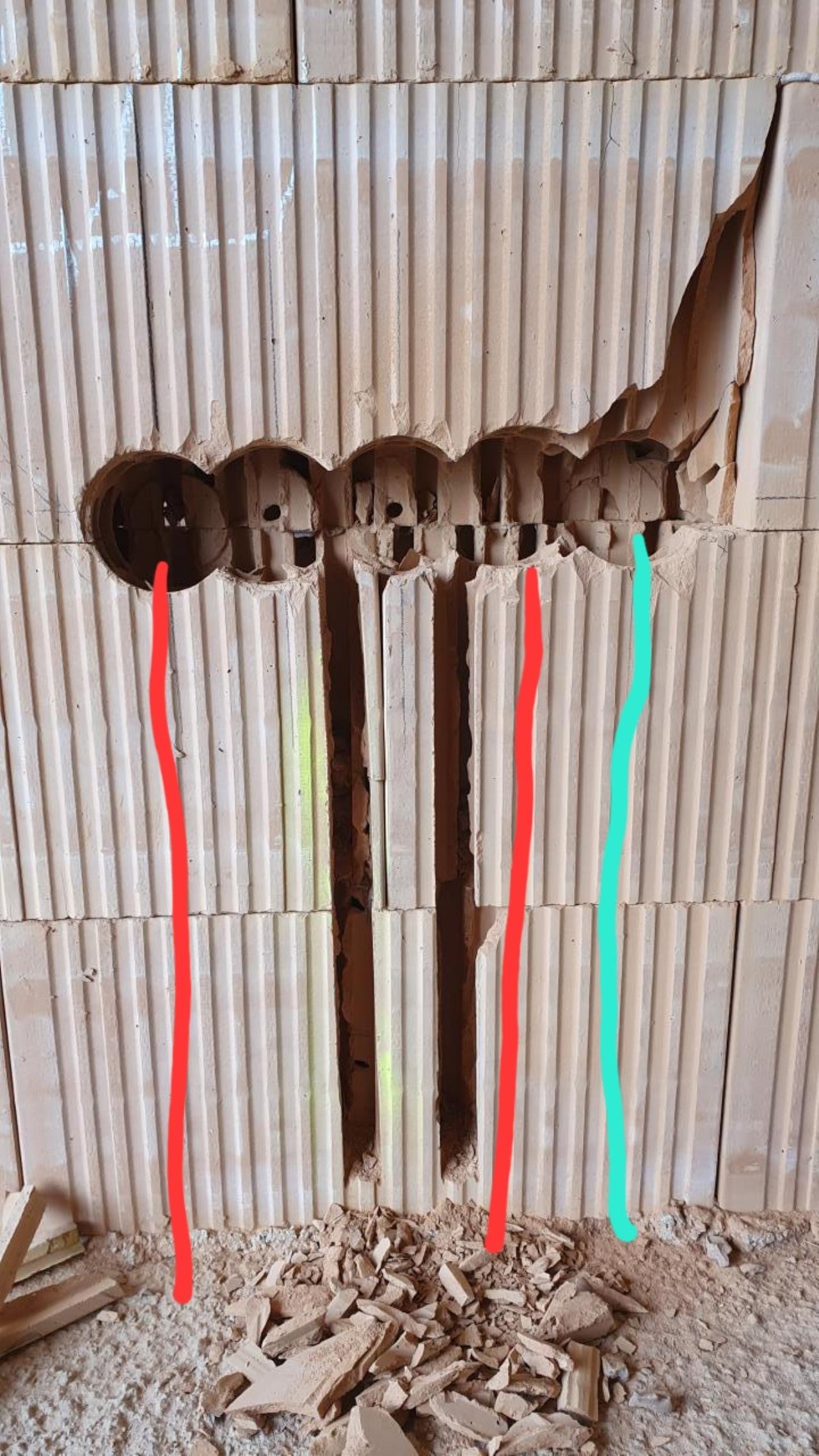

Ich würde es in diesem Fall so machen:


2022/20221114800790.jpg

Türkis: LAN (25er Schlauch bei Doppeldose)
Rot: Steckdose kommend bzw. gehend (z.B. zur nächsten Steckdose im Raum).

1


  •  uzi10
  •   Gold-Award
14.11.2022  (#4)
Immer 2 Schläuche pro steckdose oder Taster. Edv und sat reicht einer.
Dann ist man flexibel

1
  •  Peter09
14.11.2022  (#5)
Super, vielen Dank euch

1
