Wieder ein Thread, der besterndlt gehörteHast die Grafik aus dem Grabenmaltool auch noch, um Sich ein Bild machen zu können? Ng Bautech |
||
|
||
|
Erdwärme in Kreisform - mein Grabenkolli - Schaut klasse aus! Hast Du noch Daten dazu? EBF, HWB, welche WPWP [Wärmepumpe], Kreislänge usw.
Gruss HDE |
||
|
||
|
Jetzt wird eingeschlämmt! |
||
|
|
||
|
||
|
genau das hab ich mir auch grad gedacht ... |
||
|
||
|
2 1/2 Stunden ist echt der Hammer. Leider konnte ich nicht dabei sein, ich wurde doch tatsächlich freudig verhindert .
Aber nichts desto trotz stehe ich noch in deiner Arbeitsschuld. Wir werden bestimmt etwas finden. |
||
|
||
|
voila...
mario, das müßte so ziemlich die finale version sein? die bauhütte (mit küche (!), am freitag stand chili con carne am speiseplan) re unten steht schon, darum mußte der kolli ausweichen. sie kommt später weg. die gartenhütte li unten kommt plus den bäumen... die 'anbindeleitungen' re (kalte seite) und li (warme seite) sind gerade gelegt, quasi wie ein schmaler flächenkollektorstreifen, und zwischengeparkt bis das planunm kommt. diese bei lehmboden im voraus zu machen wäre ein fehler, weil regen die festigkeit zerstören würde und man abermals abziehen müßte... bei richards boden bsplw wäre das überhaupt kein thema gewesen... |
||
|
||
|
nochmals alles gute an die junge familie.
jetzt hast ein dreimäderlhaus, oder? frage nur wegen der kalkulation des ww-bedarfs ... ;-9 |
||
|
||
|
gerne mario,
war ein vergnügen nicht den plan zu halten sondern 'nur' zu helfen ...
du hast dich super in das thema - wie in alle anderen - eingearbeitet, die vorbereitung war perfekt, tolle mannschaft, super baggerfahrer, bestes wetter - so macht das einfach spaß ...
bin schon gespannt auf die ersten logs, wenn wir deinen und richards graben so richtig auf herz und nieren testen werden... ist ja eine seltene chance 2 gleiche wp an nahezu gleichen quellen meßen zu können. |
||
|
||
|
Hier ist der finale Stand mit dem Grabentool
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=ZbSGxKRvfApdIIJwi1Bh Abschätzung der Heizlast liegt laut EA EA [Energieausweis] bei 5,5kW, wenn man mit PHPP rechnet kommt man bei sehr konservativer Auslegung auf 4,1kW, im best-case auf 3,4kW - jeweils ohne Warmwasserzuschlag (+400W für 4 Personen). Laut EA EA [Energieausweis] haben wir HWB 27,3kWh/m2 standortbezogen, gesamt 6834kWh. Wir haben 2x 300m Rohr verlegt, PE 100 RC mit 32mm Außendurchmesser/3mm Wandstärke. Als Wärmepumpe soll die KNV Nibe F1155-06 mit passiver Kühlung kommen, die kann von 1,5-6kW modulieren. Warmwasser wird mittels 300l Speicher (Spiralwärmetauscher) gemacht. Bin auch schon sehr gespannt auf die ersten Ergebnisse hinsichtlich Soletemperaturen - nach aller Erfahrung mit der Slinkyverlegung sollten wir da gut im grünen Bereich sein |
||
|
||
|
finde das projekt sehr gelungen. aber ihr müsst ehrlich sein, ihr seit da schon die positive ausnahme. manch profifirma kann euch da kaum das wasser reichen. hier sieht man auch, was man alles erreichen kann, wenn man wirklich WILL und auch bereit ist, einen hohen standard zu erreichen indem man auch hohe anfoderungen an sich und andere ansetzt und nur leute ranlässt, die das gleiche wollen. eigentlich ein sehr unösterreichischer weg, die jammerei übertönt hierzulande solche positive aktionen. gratulation. auch wenn sich vielleicht nach einiger zeit herausstellt, das nicht alles perfekt an dieser anlage ist, alleine die art und weise wie das umgesetzt wurde, verdient respekt. |
||
|
||
|
danke für den netten kommentar vom profi ...

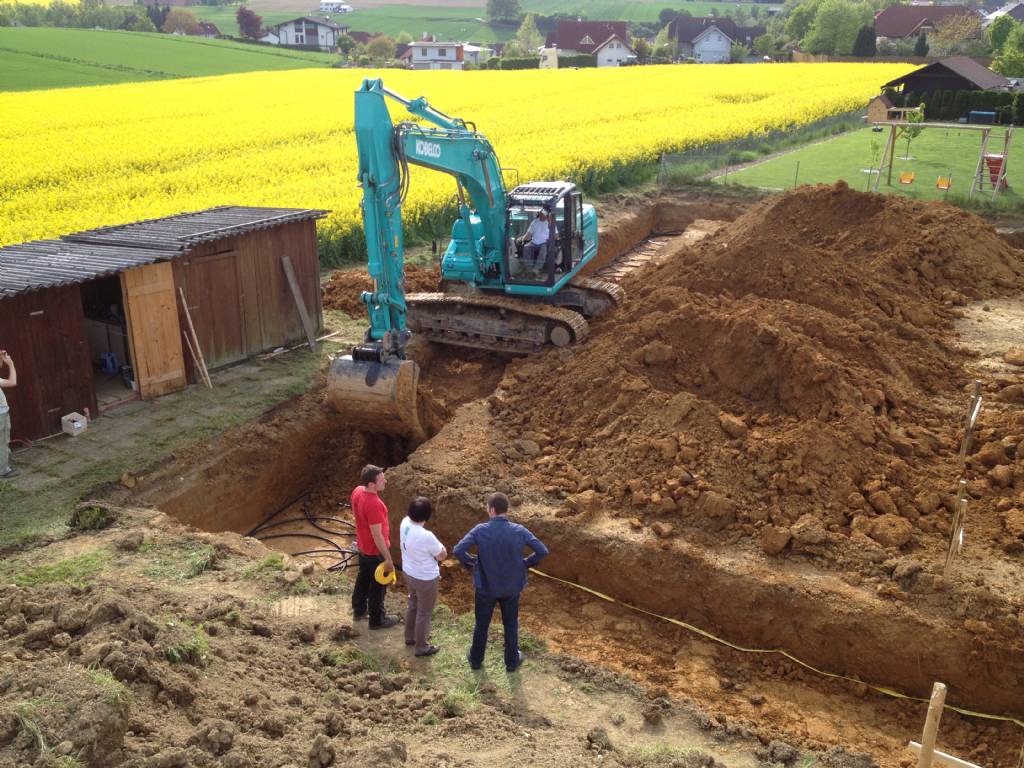

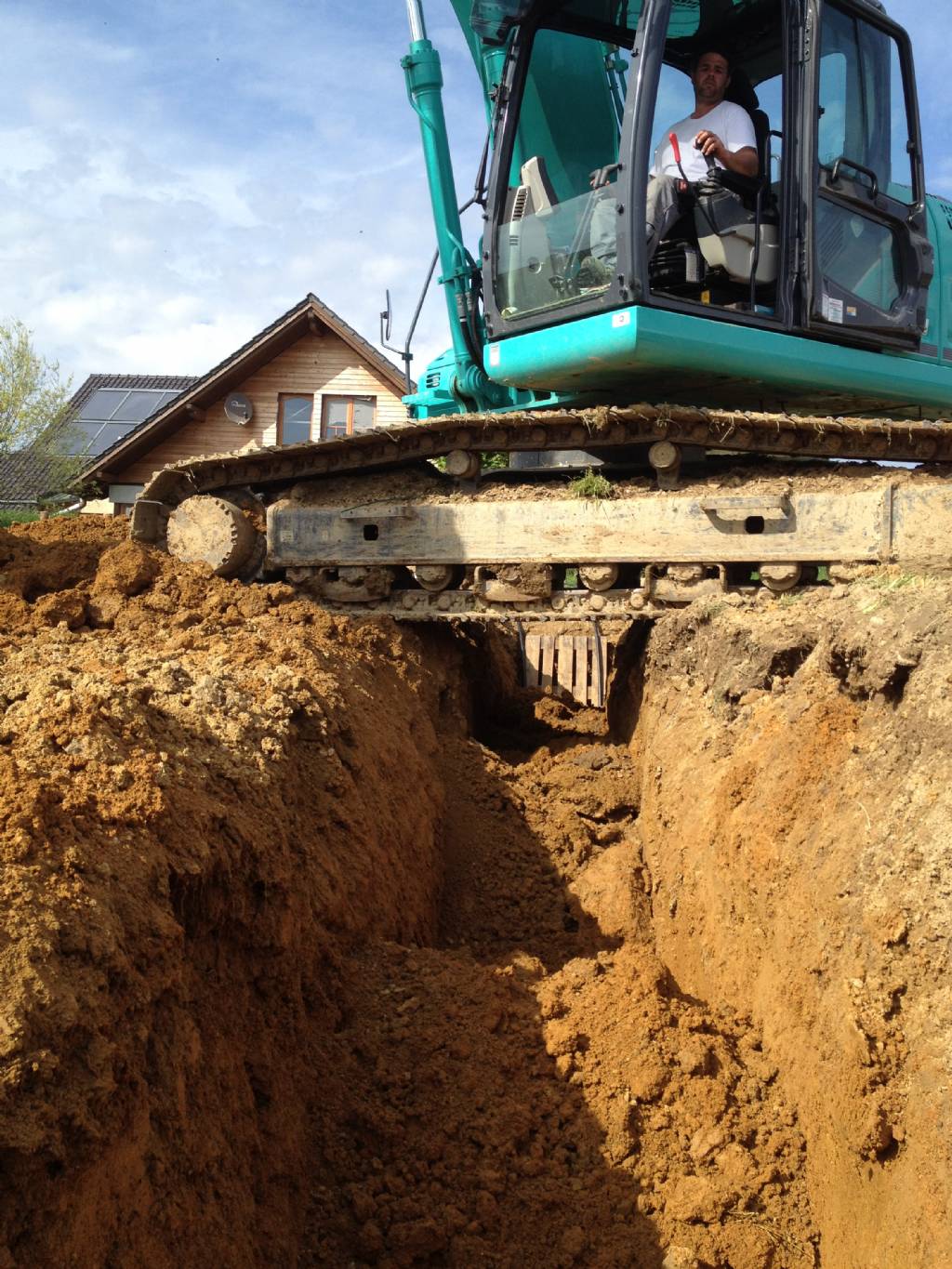

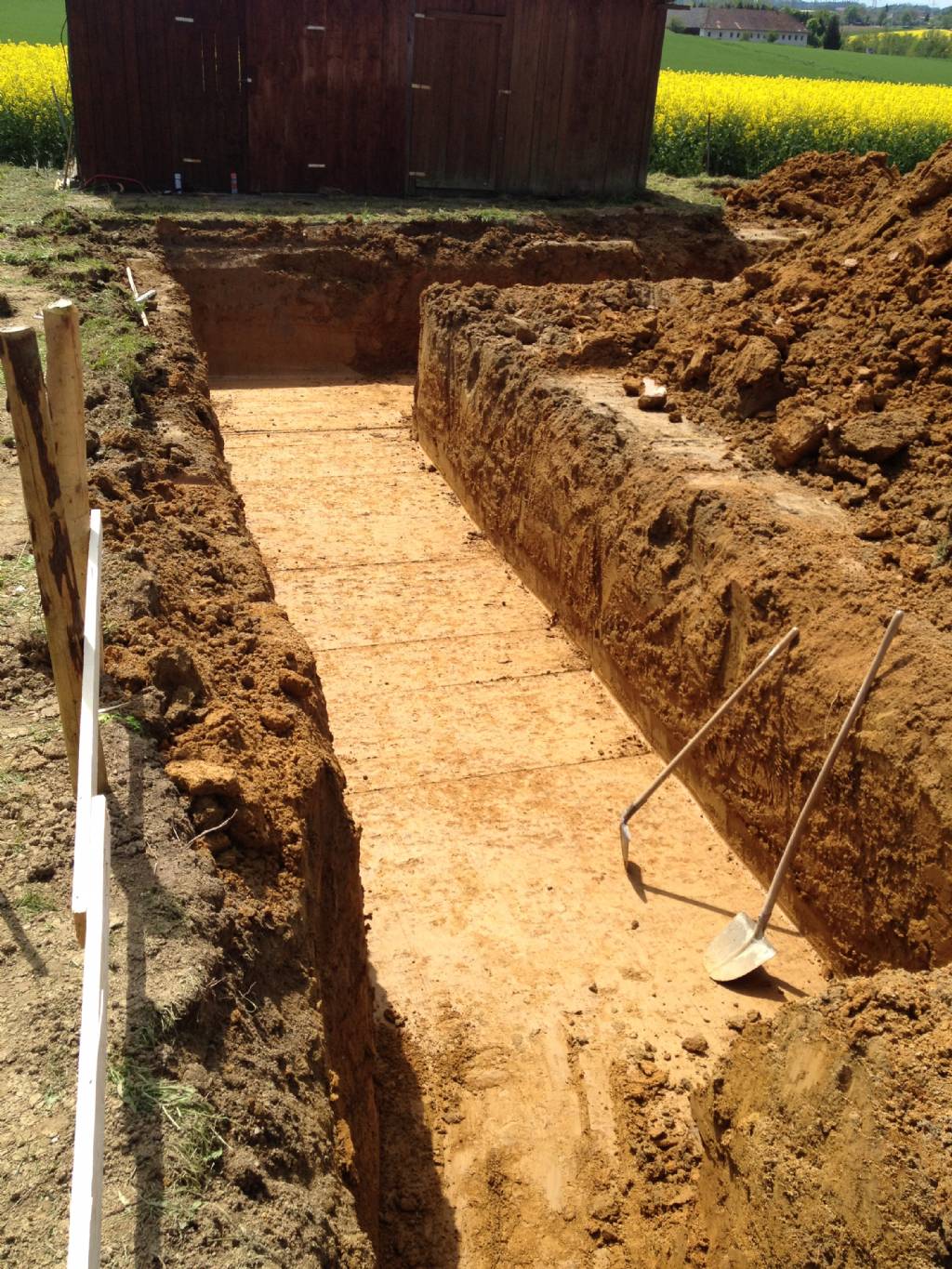

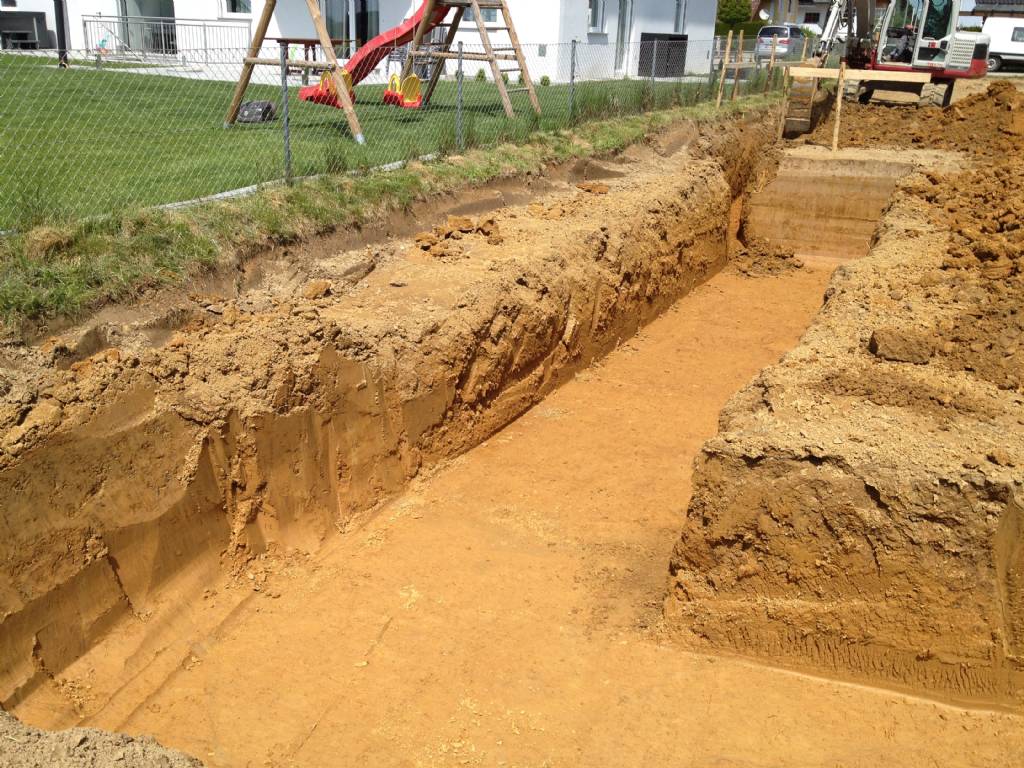

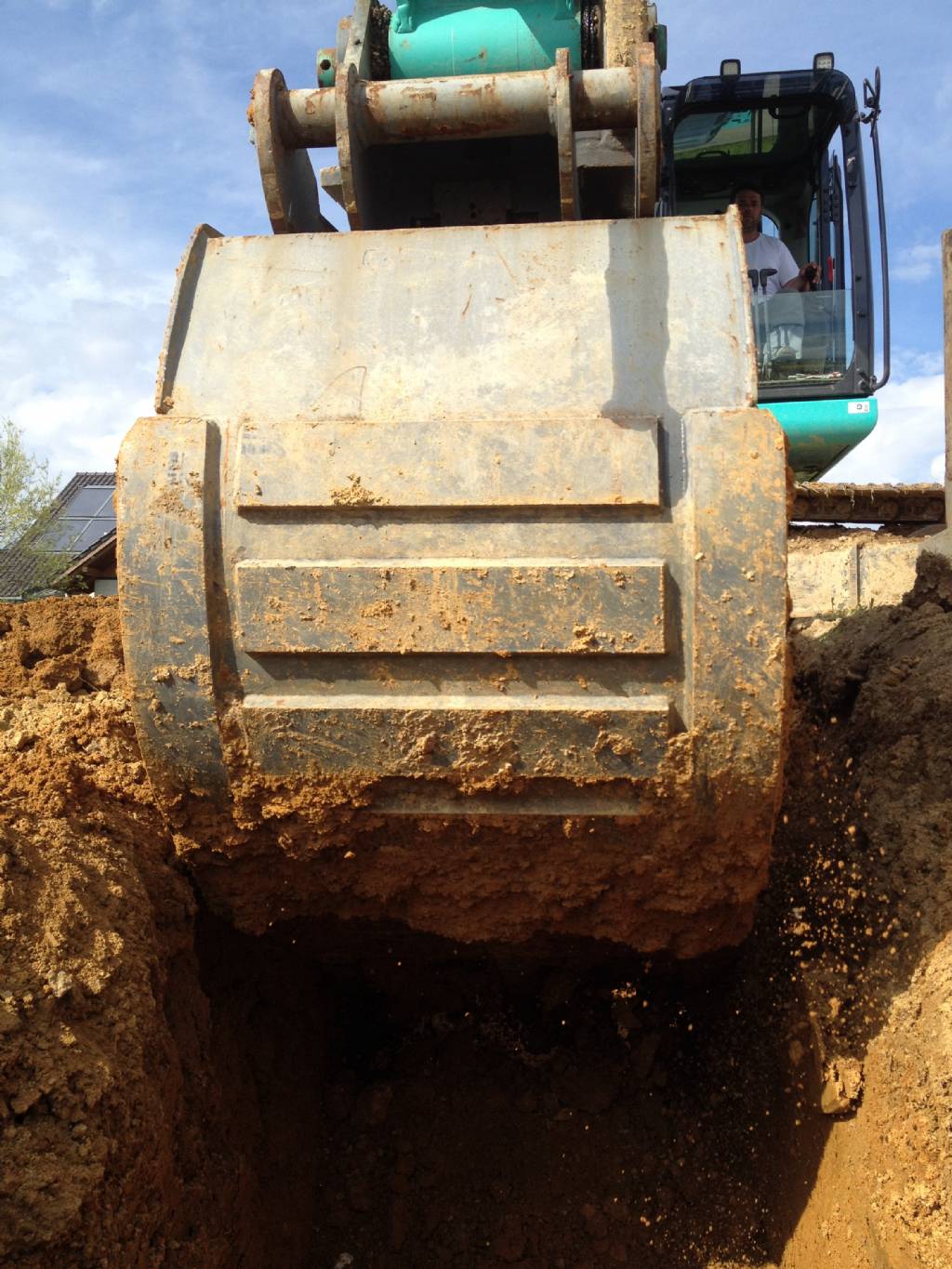

hier noch weitere bilder: der baggerfahrer hat besenrein ausgebaggert...
bauherr und baufrau im einsatz ...

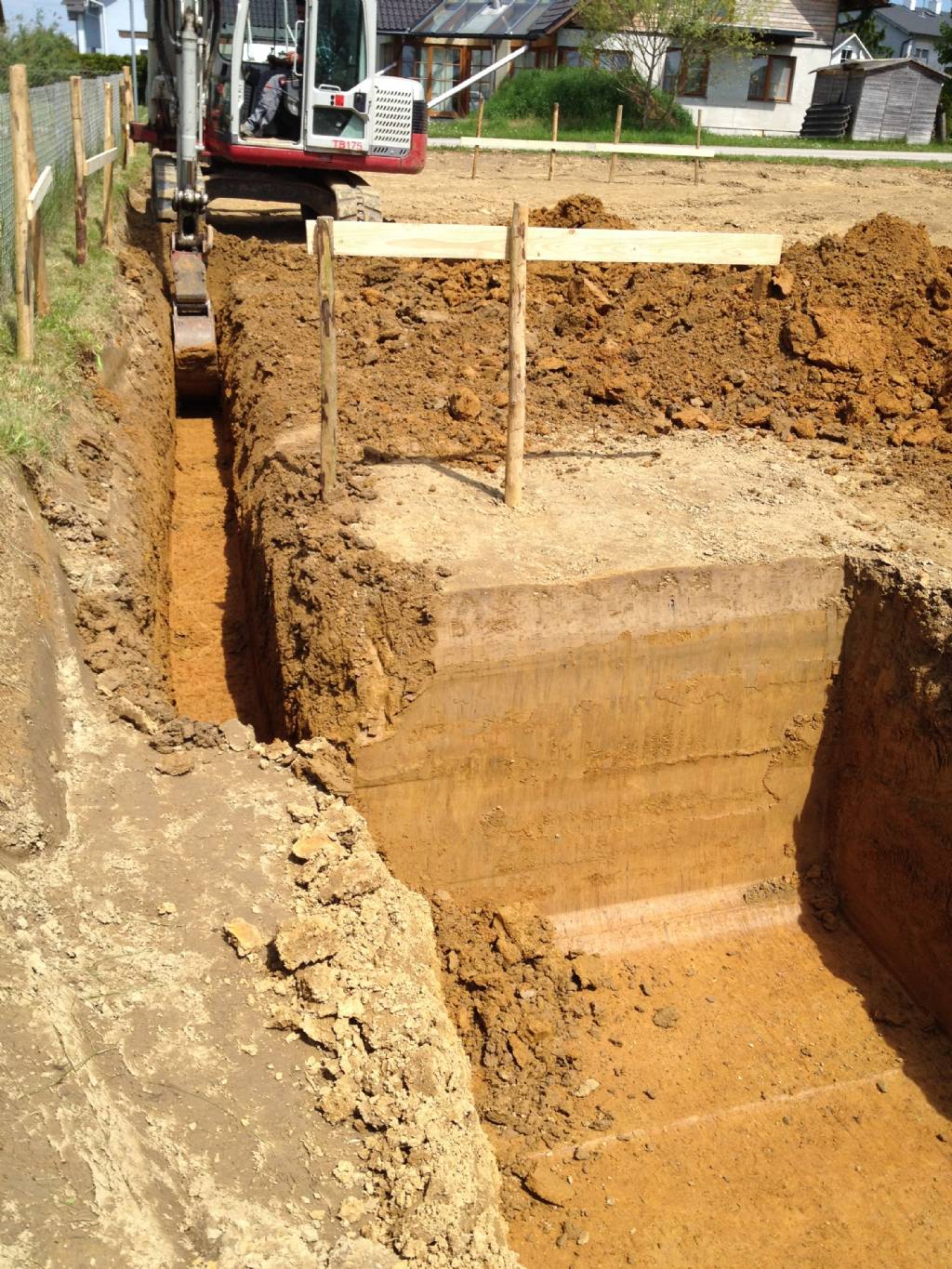

palette als rohrführung und baggerhilfe beim späteren ausbaggern der 'schnittstelle' von der anderen seite...
und es wird verfüllt - der baggerfahrer ist auch dabei ein meister seines fachs ...
|
||
|
||
|
Saubere Sache... freut mich, wenns bei euch auch losgegangen ist |
||
|
||
|
tolle sache danke für den thread, ... endlich auch hier mal zu lesen mit bildern :)
hätte das auch gerne realisiert, aber leider aufgrund div. umstände nicht (schwer) möglich bei uns. |
||
|
||
|
Besten Dank für die Infos! Tolle Geschichte..
Ich wünsche euch, dass alles passt wie geplant
Ich hätte auch Interesse an so einer WPWP [Wärmepumpe]-Lösung, aber mein Baugrund scheint mir mit 550 m² zu klein für so einen Grabenkollektor. Speziell falls mein künftiges Haus einen Wert von nur HWB 35-40 aufweisen soll. Derzeit geht die Tendenz wegen Preis/Leistung (leider) zur LWP LWP [Luftwärmepumpe]
|
||
|
||
|
Wie groß wird das Haus? Energieausweis?
Ich habe 733m² auch Grabenkolli und Platz für 60m² Auffahrt sowie 60m² Pool. HWB 38 Ich entziehe aus meinen Graben ca. 8kW und benötige eigentlich nur 5kW. Hausgröße 127m². Auch wäre bei dir die Tiefenbohrung Interessant. Der Preisunterschied ist nicht mehr sehr hoch und amortisiert sich meistens innerhalb 10 Jahren. Wenn die TB auch richtig gerechnet wird. Wenn da 40m zuviel gebohrt wird. Wird es sich natürlich nicht rechnen. |
||
|
||
|
Danke für die netten Worte nach anfänglicher Skepsis, ob man sich über so ein Projekt wirklich wagen sollte, überwiegt jetzt natürlich die Freude das die Arbeiten bisher so gut verlaufen sind und auch andere unsere Erfahrungen nutzen können
@KA: Vielleicht kannst du deinen Grund samt Haus/WPWP [Wärmepumpe]-Anschluss mal in das Grabentool übertragen, dann können wir sehen was sich machen lässt. Selbst 550m² haben min. 93m Grundstücksumfang
Richard und ich haben noch 2x 300m Rohr zum DE-Einkaufspreis zu vergeben |
||
|
||
|
Wir sind gerade bei der ersten Planungsphase, es soll zwischen 145 bis max. 160 qm sein. Sobald wir einen für uns guten Entwurf haben werden wir eine bekannte Architektin beauftragen. Eins steht ziemlich fest, ich möchte nur eine Quelle fürs Heizen und Warmwasser haben und mehr wie 8 kW soll das Ganze nicht brauchen. So könnte es eventuell ausschauen:
Mehr unter: http://www.energiesparhaus.at/forum/38206_2 Weiß ich nicht, sandiger Boden und viele Wasserbrunnen in der Nachbarschaft, Grundwasser ab 12-15 m laut Nachbar. Also die Tiefenbohrung lehne nicht ab, aber ein Grabenkollektor wäre mir lieber da ich vor dem Baubeginn unter anderem sehr viele Wurzelstämme (Hecke - an 3 Seiten und Obstbäume) sowieso entfernen d.h komplett ausgraben möchte. Das Tool kenne ich nicht und es ist derzeit von der Dimensionen her vieles nichts fix außer, dass wir ab März 2016 mit dem Bau beginnen sollen. Wenn jemand dies mit der aktuellen Raumplanung und angenommenen 8 kW Leistung für mich machen könnte wäre ich sehr dankbar. Danke, schauen wir mal, vielleicht wird schon heuer ein Grabenkollektor in Stmk. gebaut
|
||
|
||
|
Interessanter Thread, tolle Fotos, schaut super aus Alles Gute weiterhin, dass beim Häuslbauen auch alles so gut läuft!!!
|
||
|
||
|
hier für querleser der link zu richards grabenkollektor...
http://www.energiesparhaus.at/forum/37573 |
||
|
||
|
Gestern und heute wurde der Graben dann vollständig zugfüllt, sowie das Planum für die Bodenplatte mittels Aushub/Bruch auf Niveau gebracht.
Der kleine 7,5 to Bagger benötigt schon wesentlich länger um den Graben zu füllen als der 21 Tonner, hier sieht man das für den Grabenkollektor großes Gerät auf alle Fälle zu empfehlen ist. Der Regen in letzter Zeit hat es mit dem Einschlämmen ein wenig zu gut gemeint, auf diesem Grabeneck hat sich ein richtiger See gebildet
 Bildquelle: http://www.fotos-hochladen.net/uploads/img2015052611r2sgz5yic8.jpg
Ich hoffe der Wetterbericht hält, sodass bis nächste Woche keinen wesentlichen Regenmengen zu erwarten sind Am Mo wollen wir mit der Bodenplatte (Kanalverlegung, Glasschaumschotter,...) beginnen. |
||
|
||
|
Ich freu mich, das bei dir alles so gut geklappt hat.
Bei mir wird morgen schon das Dach eingedeckt |
