Hallo,

Habe mir 36 Module Trina TSM-420DE09.08 bestell mit einem Huawei Huawei SUN2000 - 12KTL - M2 Wechselrichter. Anlage steht in der Nähe von Wr.Neustadt wenn es wichtig ist.

Einmal ein Screenshot der Module:

SO Ansicht:

NW Ansicht:

Hab ich bei der Beschattung von dem Kamin mit rund einem Prozent irgendeinen Handlungsbedarf oder regelt das der Wechselrichter? Verschattung beginnt um ca 16.00 Uhr im Sommer, da SO Ausrichtung, könnte die Modulreihe noch ein wenig nach unten setzen. Verschattung währe geringer jedoch könnte ich eventuell in Zukunt keine weitere Reihe mehr montieren.

Die Module werden Paralell angeschlossen da die Stringspannung für 24 Module zu hoch ist für den Wechselrichter, siehe Foto:

MPP1 NW Serie:

MPP2 SW Paralell:

Ist hier gegebenfalls irgendetwas zu beachten (da der rechte String ja ein wenig verschattet wird, siehe Screenshot oben ) wenn ich mit den 2 Paar Parallelleitungen (4 Kabel 2x plus und 2x minus)direkt zum GAK GAK [Generatoranschlusskasten] gehen und sie dort Paralell anschließe? Vom Gak zum Wechselrichter sind es ca 15m und es wird ein 6mm2 (1x plus und 1x minus) verlegt für den Parallelstring. Habe was gelesen das man Dioden direkt bei den Modulen montieren kann/soll.

Danke für euren Fachkundigen Rat vorab.

LG

r.chrisi

Hallo rchrisi,
hier gibt es dazu Erfahrungen und Preise: Frage zur Verschattung und Paralell-Schaltung an die Profis

Hallo ds50, kostenlos und unverbildlich kann man das auf durchblicker.at vergleichen, geht schnell und spart viel Geld.

< 1 2

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Netz OÖ Nebenkosten Strompreise

score 1 · Answer 1 · 2022-12-05T09:50:05Z

stäubli garantiert 100% kompatiblität zwischen ihren eigenen MC4 und MC4evo2 und ja: die evo2 sind für etwas höhere ströme und spannungen freigegeben.

haben die module (oder auch WR WR [Wechselrichter] oder GAK GAK [Generatoranschlusskasten] etc) andere stecker, muss man für diese stelle die passenden besorgen.

score 1 · Answer 2 · 2022-12-05T10:16:02Z

..
rchrisi schrieb: wenn ich die SO Seite voll mache habe ich um zwei Module weniger und der Ertrag ist laut PV Sol um ca 400 KW geringer. Die zwei Module weniger ergeben sich dadurch, dass ich auch eine Kanalentlüftung auf der rechten unteren Seite am Dach habe.

Ich kenne die genaue Ausrichtung (in Grad) der beiden Dachflächen nicht, aber ich glaube die beiden Module weniger (12 SO statt 14 NW) könnten sich durch die bessere Ausrichtung kompensieren. die Kanalentlüftung habe ich hier aber nicht gesehen (sind das die Artefakte rechts unten?), Ich nehme an dann gingen noch weniger?

..
rchrisi schrieb: Würde gerne mehr montieren aber dann bin ich mit der Wechselrichterleistung über 15kw und die Verrechnung würde von der Netz NÖ auf gemessene Leistung umgestellt.

Die Angst kann ich nicht ganz teilen. Bei der Leistungsmessung zahlt man pro KW (gemittelt über das Jahr) eine "Grundgebühr". Das sind 32,40€ exkl. pro KW. Klar ist das wahrscheinlich mehr als 36€ exkl. pauschal für den Standardanschluss, aber dafür zahlt man auch pro kWh 0,98c exkl. weniger. Ggf. kann das damit auch günstiger werden (wenn man keine großen Verbraucher hat und übers Jahr eher viel Strom braucht).
Soweit ich das noch in Erinnerung habe gelten die KW im ersten Jahr nach Umstellung als "erworben" und müssen nicht gekauft werden. Jedes KW kostet dann jedenfals 210,65€ exkl.
Aufpassen muss man ev. bei Wärmepumpe, Heizstäben und vor allem Elektroauto.

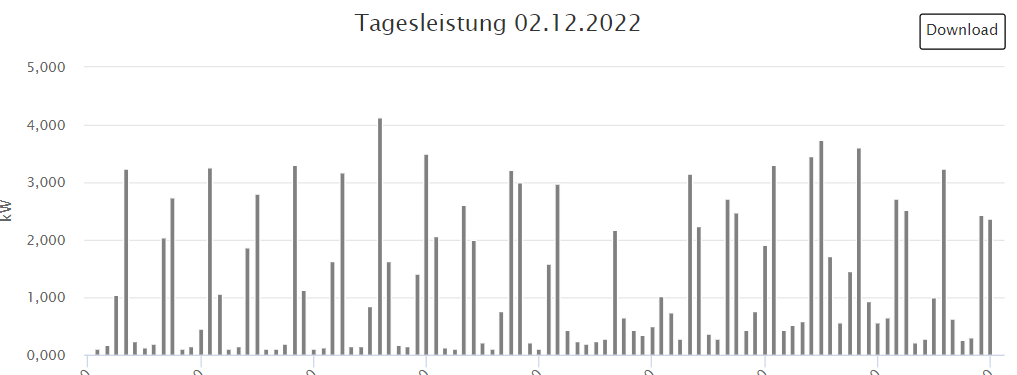

Hast du deinen Smartmeter kommunikativ? ich würde mir mal die Werte ansehen.

score 1 · Answer 3 · 2022-12-05T14:31:23Z

..
cacer schrieb:

stäubli garantiert 100% kompatiblität zwischen ihren eigenen MC4 und MC4evo2 und ja: die evo2 sind für etwas höhere ströme und spannungen freigegeben.

haben die module (oder auch WR WR [Wechselrichter] oder GAK GAK [Generatoranschlusskasten] etc) andere stecker, muss man für diese stelle die passenden besorgen.

Trina hat wohl TS4 Stecker werden aber laut Shop, wo ich die Trina bestellt habe, mit Stäuble Stecker angebunden und sollen Einwandfrei funktionieren. Vielleicht kann das ja noch ein anderer Benutzer bestädtigen.

..
alhei schrieb:

Ich kenne die genaue Ausrichtung (in Grad) der beiden Dachflächen nicht, aber ich glaube die beiden Module weniger (12 SO statt 14 NW) könnten sich durch die bessere Ausrichtung kompensieren. die Kanalentlüftung habe ich hier aber nicht gesehen (sind das die Artefakte rechts unten?), Ich nehme an dann gingen noch weniger?

Ja es sind die Artefakte rechts unten, darum könnte ich max 10, eventuell auch nur 9 Stück montieren.

..
Die Angst kann ich nicht ganz teilen. Bei der Leistungsmessung zahlt man pro KW (gemittelt über das Jahr) eine "Grundgebühr". Das sind 32,40€ exkl. pro KW. Klar ist das wahrscheinlich mehr als 36€ exkl. pauschal für den Standardanschluss, aber dafür zahlt man auch pro kWh 0,98c exkl. weniger. Ggf. kann das damit auch günstiger werden (wenn man keine großen Verbraucher hat und übers Jahr eher viel Strom braucht).
Soweit ich das noch in Erinnerung habe gelten die KW im ersten Jahr nach Umstellung als "erworben" und müssen nicht gekauft werden. Jedes KW kostet dann jedenfals 210,65€ exkl.
Aufpassen muss man ev. bei Wärmepumpe, Heizstäben und vor allem Elektroauto.
Hast du deinen Smartmeter kommunikativ? ich würde mir mal die Werte ansehen.

Wärmepumpe ja, leider krazte ich jetzt schon an der 4KW Grenze

ein E-Auto könnte vielleicht auch in den nächsten Jahre anstehen. Darum möchte ich den Wechsel und damit höhere kosten vermeiden.

Danke für die Antworten

score 1 · Answer 4 · 2022-12-05T15:28:04Z

Ich weiß nicht ob der 12er Huawei gesetzt ist, ansonsten würde ich dann gleich einen 15er WR WR [Wechselrichter] nehmen, denn die Grenze ist ja <= 15 kVA für "keine Leistungsmessung". Dann ginge auch deutlich mehr drauf ohne am Anschlag zu fahren.

Eventuell:
3 Reihen Süd (12 + 12 parallel, 9-10) und Nord parallel die 9-10.
Wären 17,64 - 18,48 kWp kWp [kWpeak, Spitzenleistung]. Zumindest die 17,64 Sollten noch im technischen Rahmen für den 12er Huawei sein.

score 1 · Answer 5 · 2022-12-05T15:39:58Z

..
alhei schrieb:

Ich weiß nicht ob der 12er Huawei gesetzt ist, ansonsten würde ich dann gleich einen 15er WR WR [Wechselrichter] nehmen, denn die Grenze ist ja <= 15 kVA für "keine Leistungsmessung". Dann ginge auch deutlich mehr drauf ohne am Anschlag zu fahren.

Eventuell:
3 Reihen Süd (12 + 12 parallel, 9-10) und Nord parallel die 9-10.
Wären 17,64 - 18,48 kWp kWp [kWpeak, Spitzenleistung]. Zumindest die 17,64 Sollten noch im technischen Rahmen für den 12er Huawei sein.

Leider liegt der 15KW Huawei mit der Scheinleistung bei 16,50 kVA. Der war eigentlich mein Plan, jedoch war das Netzzugangsangebot der EVN dann mit gemessener Leistung. Darum bin ich auf den 12KW umgewechselt. In der Zwischenzeit hab ich den auch schon erhalten.

score 1 · Answer 6 · 2022-12-05T15:54:56Z

..
rchrisi schrieb: Trina hat wohl TS4 Stecker werden aber laut Shop, wo ich die Trina bestellt habe, mit Stäuble Stecker angebunden und sollen Einwandfrei funktionieren.

das manual der TS4 stecker hab ich grad nicht, aber Stäubli schreibt dazu:

"• NIEMALS Stecker oder Buchse des Stäubli-Steckverbinders
mit Buchse bzw. Stecker eines anderen Herstellers verbinden."

genau so stehts in der montageanleitung zu den MC4-steckern.

damit sind die schonmal raus wenns weg brutzelt.

in den schops steht meist auch nur noch : MC4 steckergesicht o.ä.
daß mans zusammenstecken kann, heißt nicht, daß es gut ist und im schadenfall ist keiner zuständig.

tu dir n gefallen und kauf n paar TS4 und verbinde die module damit.
am anderen ende kannst dann wechseln.

nicht ganz neu aber:
https://static.trinasolar.com/sites/default/files/Trina%20Solar%20ECN2017001_TS4%20Connector%20Change_2017.pdf

score 1 · Answer 7 · 2022-12-05T18:21:52Z

Alles klar, Danke. TS4 Stecker sind bestellt.

score 1 · Answer 8 · 2022-12-05T21:36:34Z

die HCQ4 Stecker von Qcells haben eigentlich eine Kompatiblitätsfreigabe aber auf Nummer sicher müsstest du sie zb abzwicken und andere drauf machen

score 1 · Answer 9 · 2022-12-06T12:02:53Z

..
uzi10 schrieb:

die HCQ4 Stecker von Qcells haben eigentlich eine Kompatiblitätsfreigabe aber auf Nummer sicher müsstest du sie zb abzwicken und andere drauf machen

Danke für die Info, ich mache lieber die Originalen Trina Stecker rauf (wie Empfohlen )dann gibt es keine Kompatiblitätsprobleme und ich bin auf der sicheren Seite. LG

score 1 · Answer 10 · 2023-02-28T10:28:06Z

..
uzi10 schrieb:

Jap nur Stäubli(sind meist auf den Modulen aussee bei Qcells zb) ist nur mit Stäubli kompatibel. Bei einen Brand steigt die Versicherung aus und es haben viele Stecker schon gebrannt

Wirklich? Wieviel denn?
