Haken für Schaukel in Ziegeldecke montieren

Teilen: facebook    whatsapp    email
  •  klaus3000
13.12. - 14.12.2020
2 Antworten | 2 Autoren 2
2

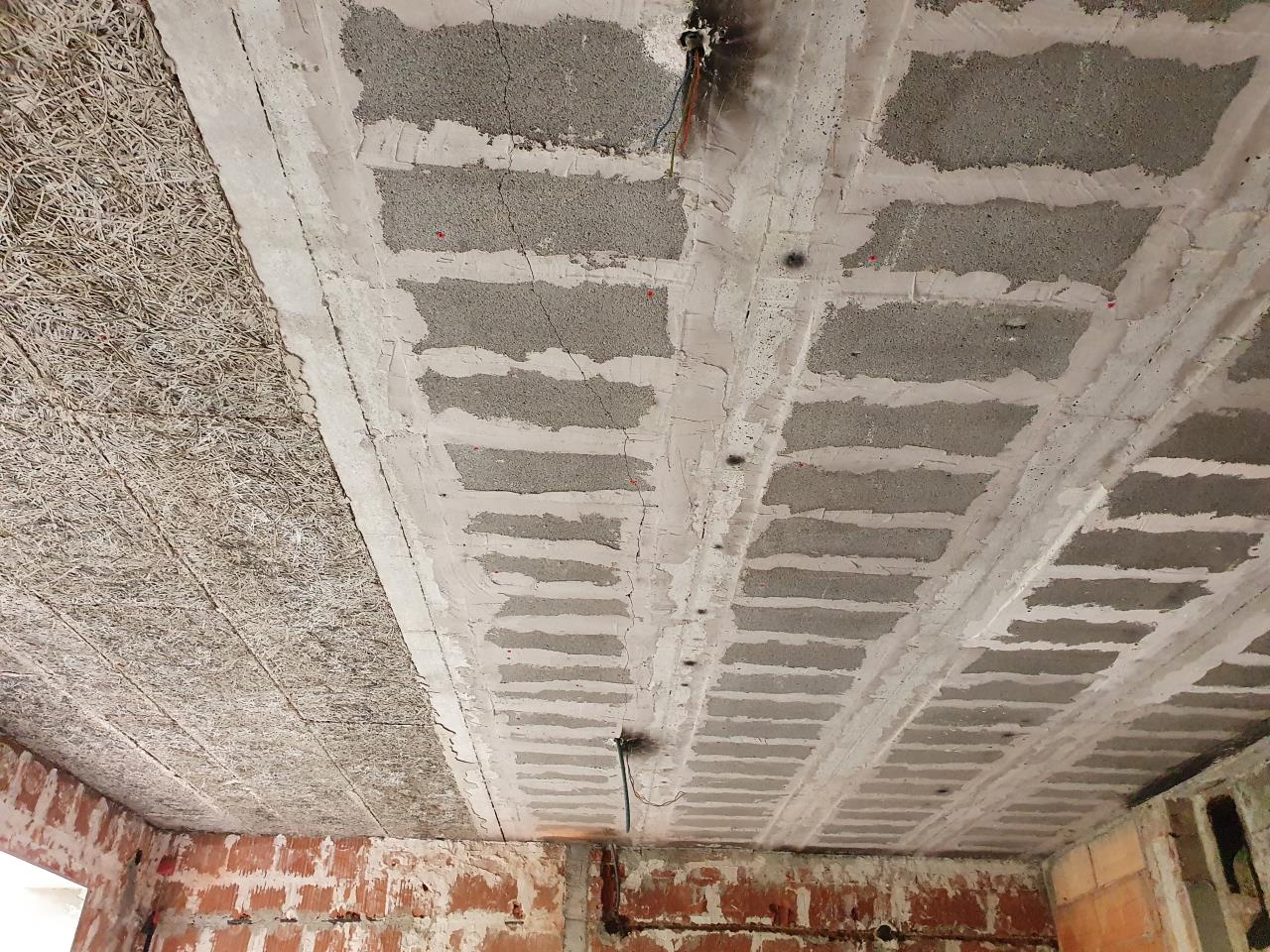

Hallo! Ich würde gerne in unserer Wohnzimmerdecke (Sanierung 70er Bau) ein paar Haken für Kinderschaukeln und Hängematten montieren, weiß aber nicht so recht wie ich das am besten mache, dass die Haken halten. Die Decke ist eine Betonziegeldecke - siehe Foto. Auf der linken Seite ist das "Gegengewicht" des Balkon wohl eh Vollbeton, das sollte kein Problem sein. Aber die Ziegel anbohren wird wohl nicht halten. Den Träger anbohren ist vermutlich auch nicht ideal - ich will ja den Träger nicht schwächen indem ich etwa das Eisen durchbohre. Da hier im Wohnzimmer immer 2 Träger nebeneinander sind, würde ich genau zwischen den Trägern reinbohren, Dübel rein und Haken rein.
Was meint ihr dazu?

2020/20201213783798.jpg

  •  Innuendo
  •   Gold-Award
14.12.2020  (#1)
Eine Lösung wäre eine Holzkonstruktion die nicht an der Decke verschraubt wird. Je nach Spannweite relativ einfach zu bewerkstelligen.
Nur an den Wänden verschraubt und der Tragbalken (mit Winkeln/Bändern an den Stützen verbunden)  mittels 2 Kämpfer gestützt. Hab ähnliches aus Altholz schon mal in einem Neubau gesehen und hat stimmig ins Konzept gepasst.

1
  •  uhim
14.12.2020  (#2)
Das Thema Befestigungen in einer Ziegeldecke beschäftigt mich auch schon einige Zeit. Bei mir geht es um eine abgehängte Decke mit Deckenheizung, auch in einem Haus aus den 70ern und ich weiß nicht welche Träger bzw. Deckenziegel verbaut sind.

Unter https://www.ziegel-fertigteile.de/fileadmin/images/Ziegel-Fertigteile/Ziegeleinh%C3%A4ngedecke/Montageanleitung/Verlegeanweisung_ZEH.pdf findest du beide Varianten, Befestigung im Ziegel und im Träger.
Eder gibt in https://www.ziegel-eder.de/fileadmin/user_upload/dl-broschueren/p-ziegeldecke.pdf auch Gebrauchlasten für Dübel in (ihren) Deckenziegeln an.
Ebenfalls von Eder ist eine Präsentation https://docplayer.org/71305617-Ziegeldecken-im-bestand.html , auf Seite 33 findest du auch beide Varianten.

Die Frage ist für mich wie sich das auf eine unbekannte Decke im Bestand umlegen lässt.
Bei Befestigung im Deckenziegel kann der Ziegel ausbrechen, noch verstärkt wenn in der Nähe mit Schlag gebohrt oder gestemmt oder der Ziegel sonstwie vorgeschädigt wurde. Im Bild ist ja auch ein Riss quer durch einige Ziegel sichtbar. Die "mindestens 3 Stege" für den Dübel wären bei uns auch ein Problem, der erste Steg liegt bei 7.5cm und drei Stege sind wahrscheinlich einmal durch den Ziegel durch. Injektsionsanker sind sicher besser als Kunststoffdübel (Spreizdruck, Lastverteilung auf Stege), aber auch einiges an Mehraufwand. Verhalten im Brandfall wäre dann auch noch so ein Thema, ob im EFH vorgeschrieben oder auch nicht.

Bei Befestigung im Deckenträger muss man exakt wissen wo der Träger liegt und wo im Träger die Eisen sind. Die Variante gefällt mir technisch im Moment besser, würde ich aber bei unbekannten Trägern nicht ohne schriftliche Absegnung von einem Statiker machen (vor allem wegen Werterhalt).

Dabei auch ein herzliches Danke an @­Tomo8 für die Hinweise per PN zu meiner Problemstellung und sorry für die späte Rückmeldung, ich war noch auf der Suche nach den Grundlagen dazu.



1
