Servus zusammen,

seit einigen Wochen habe ich nun eine S1155-6 zusammen mit einer KWL KWL [Kontrollierte Wohnraumlüftung] Nibe ERS 10-400 im Einsatz. Generell wird die KWL KWL [Kontrollierte Wohnraumlüftung] über die WP WP [Wärmepumpe] verwaltet. die WP WP [Wärmepumpe] habe ich inzwischen über Modbus TCP angebunden - und kann die meisten Werte abfragen (noch nicht alle gefunden....).

Nur - wie kann ich an die KWL KWL [Kontrollierte Wohnraumlüftung] Werte kommen - hierzu finde ich keine Dokumentationen. Gerne würde ich das System über KNX steuern (ioBroker oder NodeRed). Zum einen möchte ich in der "Grill Saison" die KWL KWL [Kontrollierte Wohnraumlüftung] temporär auf Knopfdruck deaktivieren können... Ja den Geruch von der brennenden Kohle geht durchs ganze Haus.
Zum anderen wäre auch der "Party" Modus mit erhöhter Leistung interessant. Im WP WP [Wärmepumpe] Menü lässt sich das ja wunderbar selektieren... aber ich möchte das auf meiner VIS machen.
Hat das jemand schon mal umgesetzt?
Die Modbus Werte bekomme ich generell sehr sauber mit dem TimberWolf Server dokumentiert - ioBroker hackt hier und da. Verbunden mit dem Host geht immer - nur bei Verbunden mit "Gerät oder Dienst" macht er nicht mit. Somit bekomme ich hier keine Werte über die Modbus Instanz.

Hat das jemand in den ioBroker implementieren können - und eine Steuerung der KWL KWL [Kontrollierte Wohnraumlüftung] umgesetzt?

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Strategie Estrich Ausheizen ohne WDVS

score 1 · Answer 1 · 2022-05-04T20:46:18Z

Ich habe es mit den AUX Eingängen gelöst, einfach per Aktor schalten und man hat es auf dem KNX Bus (ohne jegliche VIS etc.)

score 1 · Answer 2 · 2022-05-05T09:59:00Z

Hallo Bjoern

Wenn du für den TWS mein Bodbus Profil verwendest, da hab ich kwl register nicht drinnen. Ich hab im Haus keine KWL KWL [Kontrollierte Wohnraumlüftung] deshalb hat das Profil auch keine Regist. Soweit ich mich erinnere gab es schon register für die kwl, müsstes nachlesen. Man kann über die NIBE auch alle register auslesen und auf einen stick speichern. Müsstest das Profil für die Modbus kommunikation mit der nibe erweitern. lg

https://www.nibe.eu/download/18.3db69dc1795e0d992c5722/1622634529178/Modbus%20S-series%20EN%20M12676EN-1.pdf

score 1 · Answer 3 · 2022-05-05T13:53:21Z

Hier mal meine angefangene Liste. Die ist nicht vollständig, da ich gerade noch an der KWL KWL [Kontrollierte Wohnraumlüftung] rumschraube und wenig Zeit habe, aber grundsätzlich kann man es gut damit verstehen.

ist für den IObroker

Modbus Eingangsregister
_address name description unit type len factor offset formula role room cw isScale
1 Heizung.Außenlufttemperatur (BT1) °C uint16be 1 0.1 value.temperature false false
5 Heizung.Vorlauf (BT2) °C uint16be 1 0.1 value.temperature false false
7 Heizung.Rücklauf (BT3) °C uint16be 1 0.1 value.temperature false false
8 Brauchwasser.oben (BT7) °C uint16be 1 0.1 value.temperature false false
9 Brauchwasser.unten (BT6) °C uint16be 1 0.1 value.temperature false false
10 Heizung.Wärmequelleneintritt (BT10) °C uint16be 1 0.1 value.temperature false false
11 Heizung.Wärmequellenaustritt(BT11) °C uint16be 1 0.1 value.temperature false false
12 Heizung.Kondensator (BT12) °C uint16be 1 0.1 value.temperature false false
13 Heizung.Heißgas (BT14) °C uint16be 1 0.1 value.temperature false false
16 Heizung.Sauggas (BT17) °C uint16be 1 0.1 value.temperature false false
19 KWL KWL [Kontrollierte Wohnraumlüftung].Abluft (AZ30-BT20) °C uint16be 1 0.1 value.temperature false false
20 KWL KWL [Kontrollierte Wohnraumlüftung].Fortluft (AZ30-BT21) °C uint16be 1 0.1 value.temperature false false
26 Heizung.Raumtemperatur °C uint16be 1 0.1 value.temperature false false
37 Heizung.Mittlere Temperatur (BT1) °C uint16be 1 0.1 value.temperature false false
40 Heizung.Volumenstrommesser (BF1) l/m uint16be 1 0.1 value.valve false false
42 KWL KWL [Kontrollierte Wohnraumlüftung].Zuluft (AZ30-BT22) °C uint16be 1 0.1 value.temperature false false
107 KWL KWL [Kontrollierte Wohnraumlüftung].Außenlufttemperatur (AZ30-BT23) °C uint16be 1 0.1 value.temperature false false
135 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft % uint16be 1 level false false
136 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft % uint16be 1 level false false
444 KWL KWL [Kontrollierte Wohnraumlüftung].Ventilator Modus uint16be 1 state false false
1046 Heizung.Verdichterfrequenz Hz uint16be 1 0.1 value.valve false false
1102 Heizung.Drehzahl Heizungsumwälzpumpe (GP1) % uint16be 1 value.valve false false
1104 Heizung.Drehzahl Wärmequellenpumpe (GP2) % uint16be 1 value.valve false false
1571 Brauchwasser.Verdichter aktiv uint16be 1 state false false
1583 Brauchwasser.Energie Verdichter kWh uint16be 1 0.1 value.valve false false
1585 Heizung.Energie Verdichter kWh uint16be 1 0.1 value.valve false false
2166 Heizung.Leistungsaufnahme W uint16be 1 value.power.consumption false false
2196 Brauchwasser.Umschaltventil (QN10) uint16be 1 state false false

Holding Register
_address name description unit type len factor offset formula role room poll wp cw isScale
30 Heizung.Heizkurve Verschiebung uint16be 1 1 0 value true false false false
56 Brauchwasser.Bedarfsmodus uint16be 1 1 0 value true false false false
58 Brauchwasser.hohe WW WW [Warmwasser] Start °C uint16be 1 0.1 0 value true false false false
59 Brauchwasser.normal WW WW [Warmwasser] Start °C uint16be 1 0.1 0 value.temperature true false false false
60 Brauchwasser.niedrig WW WW [Warmwasser] Start °C uint16be 1 0.1 value.temperature true false false false
62 Brauchwasser.hohe WW WW [Warmwasser] Stop °C uint16be 1 0.1 0 value.temperature true false false false
63 Brauchwasser.normal WW WW [Warmwasser] Stop °C uint16be 1 0.1 0 value.temperature true false false false
64 Brauchwasser.niedrig WW WW [Warmwasser] Stop °C uint16be 1 0.1 0 value.temperature true false false false
217 Brauchwasser.Drehzahl manuell % uint16be 1 1 0 level true false false false
697 Brauchwasser.mehr Brauchwasser uint16be 1 1 0 state true false false false
1021 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft 4 % uint16be 1 1 0 value true false false false
1022 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft 3 % uint16be 1 1 0 value true false false false
1023 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft 2 % uint16be 1 1 0 value true false false false
1024 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft 1 % uint16be 1 1 0 value true false false false
1025 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Abluft normal % uint16be 1 1 0 value true false false false
1038 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft 4 % uint16be 1 1 0 value true false false false
1039 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft 3 % uint16be 1 1 0 value true false false false
1040 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft 2 % uint16be 1 1 0 value true false false false
1041 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft 1 % uint16be 1 1 0 value true false false false
1042 KWL KWL [Kontrollierte Wohnraumlüftung].Drehzahl Zuluft normal % uint16be 1 1 0 value true false false false

Modbus Einstellungen

score 1 · Answer 4 · 2022-05-06T07:26:57Z

Danke euch. Werde das dann heute Nacht mal versuchen einzubauen... genau das mit der Drehzahl Steuerung wäre perfekt. Werde berichten.

score 1 · Answer 5 · 2022-05-06T17:46:02Z

Hab meine gestern im Testlauf laufen lassen, klappte super per modbus die % zu ändern. Werde mir da wohl ne Zeitplan machen und gucken wie ich die Drücke ermitteln kann. Möchte ungern Unterdruck erzeugen, wenn der Filter der zuluft mal zu ist.
habe zwar ne g4 + f7 filtertaschen, aber wer weiß

score 1 · Answer 6 · 2022-05-07T01:53:30Z

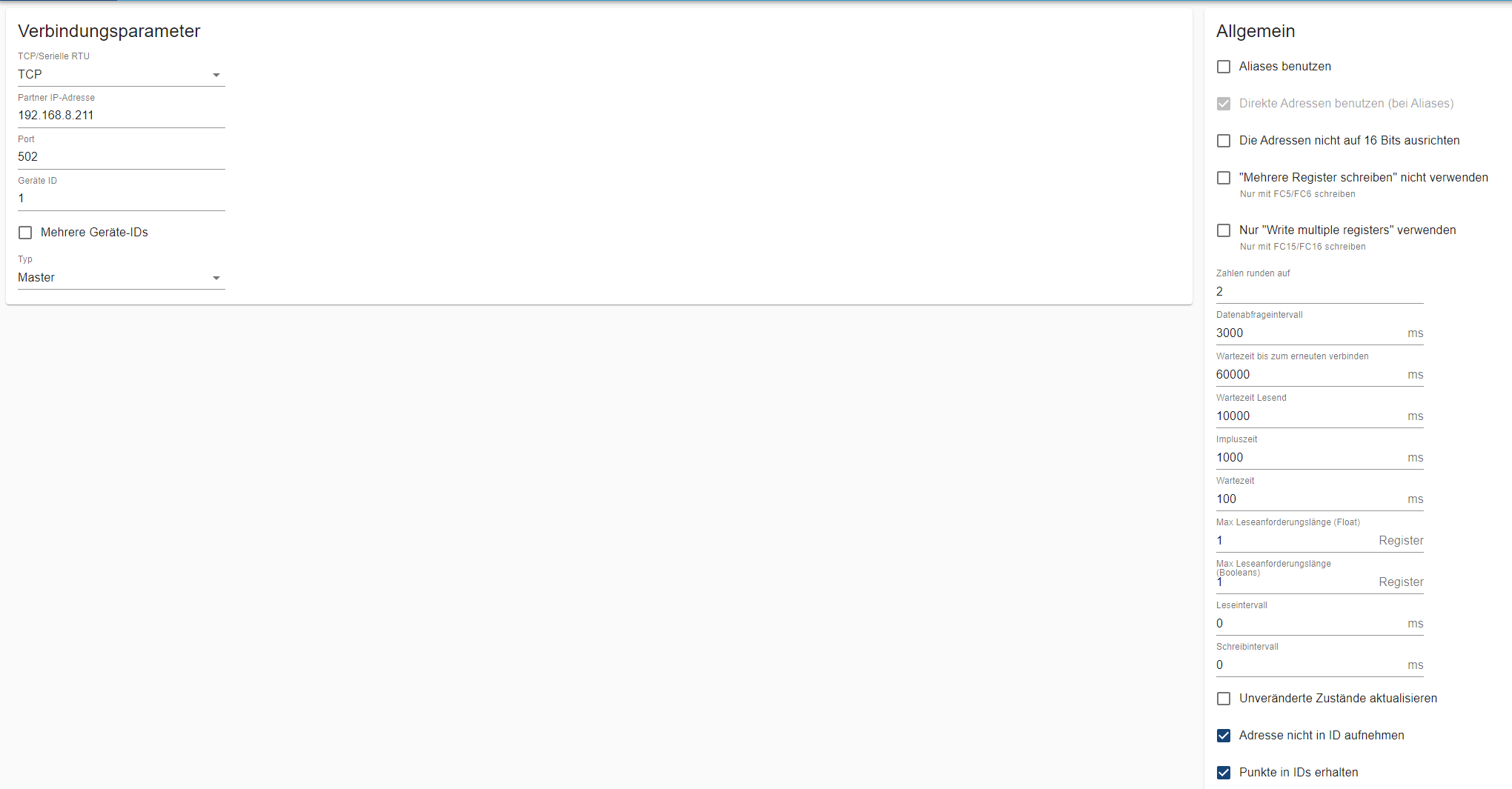

Der ioBroker bringt mich etwas zum grübeln... Wo ist mein Gedanken Fehler beim Anlegen?

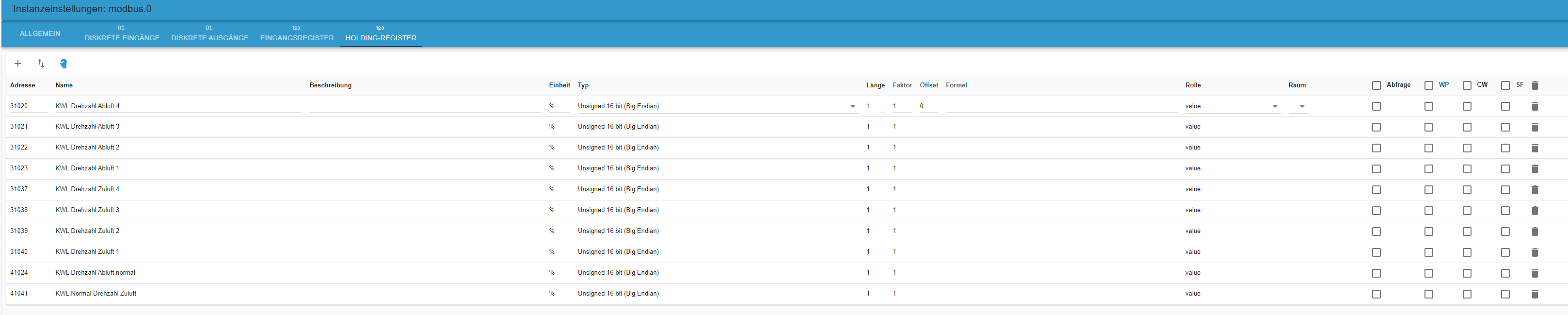

und hier mal nur die Holding Register für die KWL KWL [Kontrollierte Wohnraumlüftung]

mit dem TWS kann ich das soweit alles auslesen. Was macht der ioBroker anders?
Da bekomme ich keine Werte

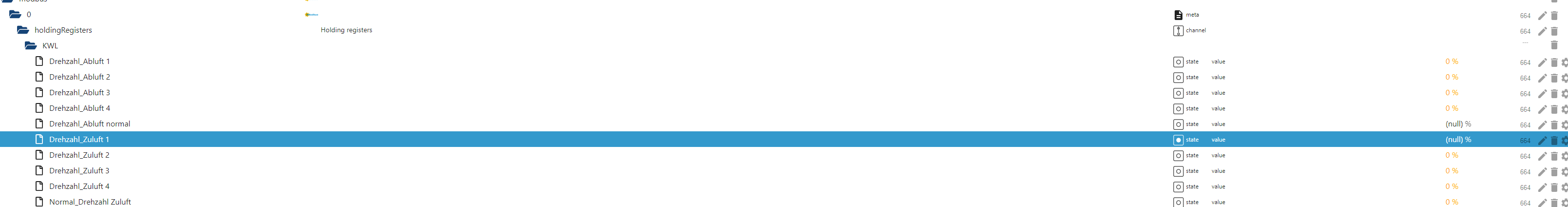

schreibe ich 41024 oder 31024? Was hast du @plen da eingetragen? Wenn ich die Werte mit Abfragen anhacke - bekomme ich sofort eine Flag das der Dienst nicht verbunden ist.

score 1 · Answer 7 · 2022-05-07T23:10:38Z

Die Input Register sind ohne Probleme abrufbar. Von den Holding Registern - egal welche ID Formatierung ich verwende - Keine Info.
Sobald ich "abfragen" aktiviere - kommt sofort "Illigal Function" im Protokoll. Im TWS geht das.

Wie schreibt ihr in Register?? per Red-Node, Blockly oder etwas anderem?

score 1 · Answer 8 · 2022-05-11T09:24:31Z

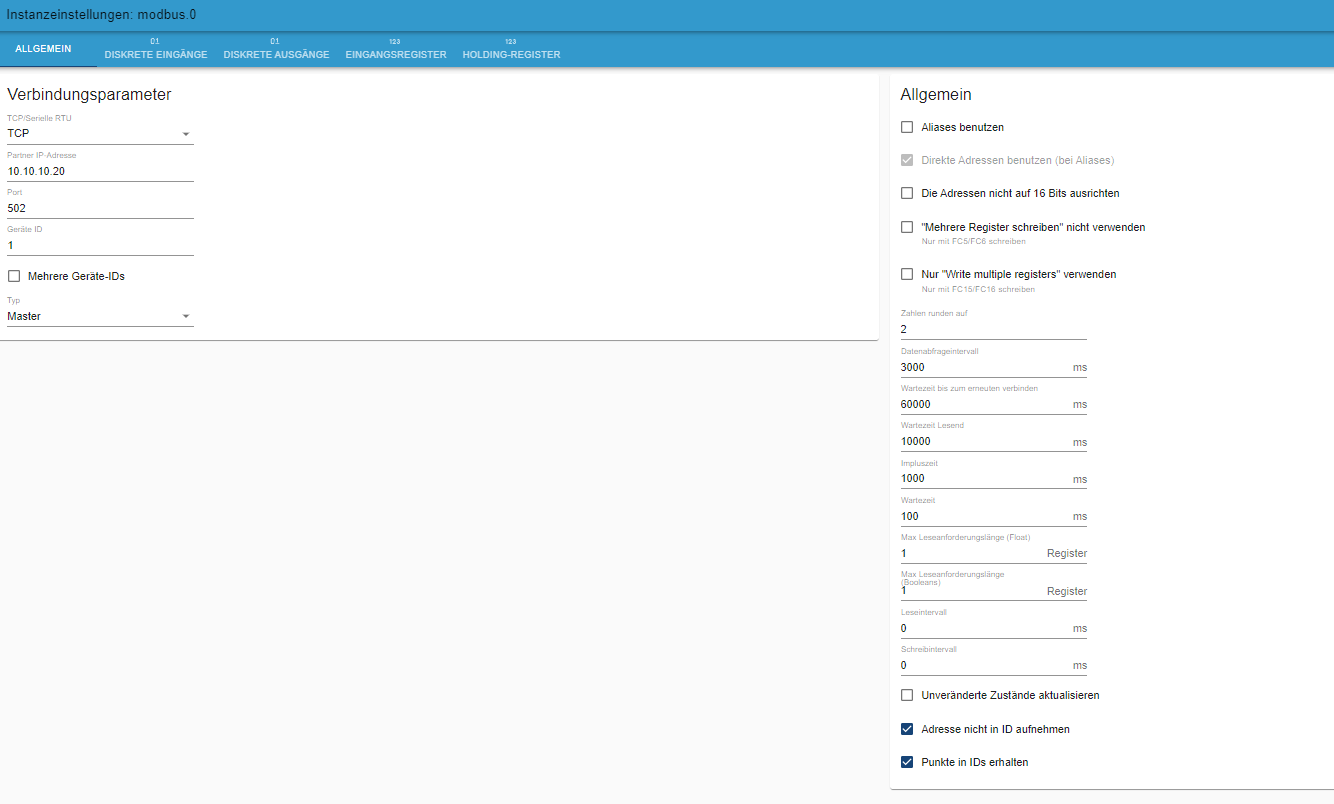

Du müsstest meine einstellungen 1 zu 1 übernehmen, sonst klappt es nicht. Ich habe lange gebraucht bis ich mal soweit war.
holdingregister fangen mit 40 an, aber die musst du nicht eintragen, wenn du die Grundeinstellung so übernimmst, dann macht es der iobroker selbst. Ist auch schöner so, da der Objektbaum dann vernüftig aufgebaut werden kann.

Ah ich sehe gerade, das mein TSV export nicht funktioniert, das Forum formatiert da irgendwas.
ich weiß auch garnicht, wie ich gerade hier was anhängen kann am Thread, ansonsten müsstest mich mal so anschreiben.

So, hier mal zum download. Wie gesagt, ist noch nicht vollständig, da fehlen sicherlich noch Parameter, die interessant wären. Könnte man ja erweitern.

https://1drv.ms/t/s!AqldZ9L5T0gf8wT7CWpZj-rjxd2y?e=PvJgcn

score 1 · Answer 9 · 2022-05-12T13:04:57Z

Ich hab die Daten mal erweitert, denke da müssten jetzt alle drin sein, die wichtig wären.

score 1 · Answer 10 · 2022-05-13T08:06:16Z

Danke, werde hoffentlich am WE eine ruhigere Minute haben und mir das ansehen.
Hast du deine Fußboden Heizung mit elektronischen Steierventilen ausgestattet? Überlege das eben, da ich noch eine Decken Kühlung habe, die ich 'manuell' aufdrehen müsste...

score 1 · Answer 11 · 2022-05-13T09:19:12Z

Ne habe ich nicht, bin bisher gut über den Winter gekommen, war der erste im sanierten Altbau, aber es fehlen Türen usw.
Wegen Kühlung, ich hab nur Fussbodenheizung, mal schauen was die so macht im Hochsommer.
Du hast ja auch die umgelabelte Nibe ERS, wie ist die Lautstärke bei dir so? Meine Frau ist ein wenig genervt im Schlafzimmer, weil Sie die Anlage hört, aber die hört auch Strom fließen

Ich habe extra alle Ventile mit 2 Schläuchen angefahren, und bei 30% Zuluft gehts noch, 50% ist schon hörbar auch für mich.
1m Telefonieschalldämpfer filter wohl nicht alles raus. Hab jetzt noch Schallmatten in den Verteiler geklebt und Schalldämpfer im DN125 Anschluss, der brachte aber nichts.

score 1 · Answer 12 · 2022-05-14T11:45:04Z

Ja, eine Nibe ERS. Überall ist bei uns ein DN75 Rohr verbaut.
Ab-/Zuluft läuft auf 32 bzw 36 % 'normal'. Hat man so seitens KNV gemessen und festgelegt. Hören... Nur wenn es wirklich ruhig ist, oder der Filter zugeht. Umsatz so um die 220qm/h. Es sind teilweise Dämpfer wegen druckverteilung drinnen. Bis jetzt nicht störend - aber wir ziehen erst in den nächsten Wochen richtig um.

score 1 · Answer 13 · 2022-05-19T13:24:59Z

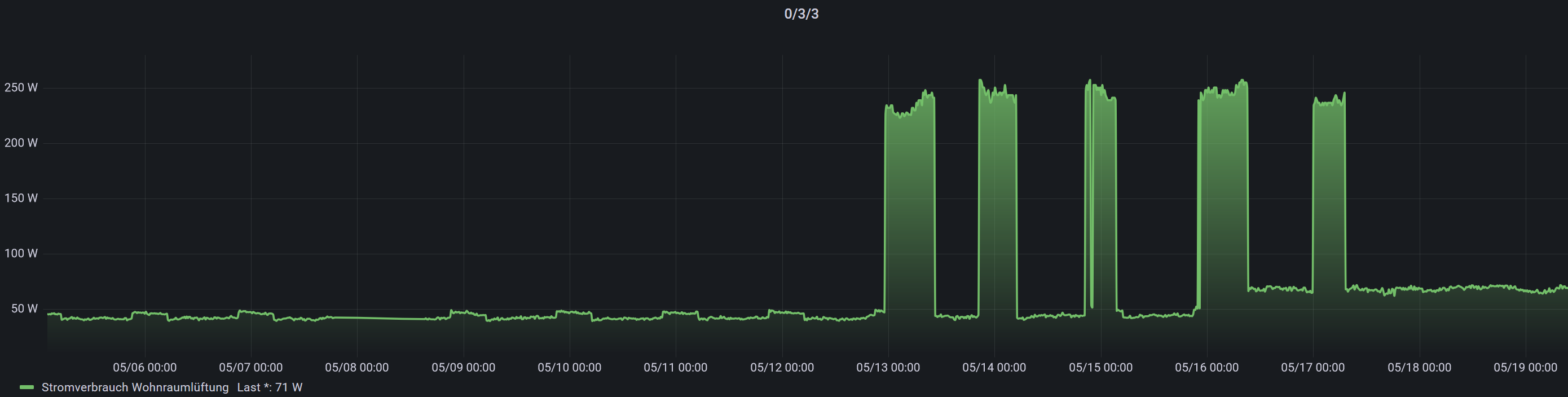

Letzte Woche gab es ein Software Update seitens Nibe - da hat die KWL KWL [Kontrollierte Wohnraumlüftung] mal verrückt gespielt. Lief Stundenlang Abends/Nachts auf 100%. Zeitfenster 6 bis 10 Stunden.. Mit dem Support von KNV wurde das erst mal gelöst - indem wir das NACHT Programm (was von Haus aus drinnen war - und nichts weiter eingestell wurde) gelöscht haben. Seit dem rennt sie wieder auf den 32/36%.
Also der Geräuschpegel bei 100% - kann ich bestätigen, der ist laut. Aber brauchst du das??

Zumal der Stromverbrauch bei 100% auch fast dreimal so hoch ist wie "normal". Der Lärmpegel - der würde uns auch stören. Ist mal ok beim Kochen für paar Minuten um die Luft rauszubekommen... aber kein Dauerzustand.

Habt ihr auch eine ERS 10-400 oder etwas anderes? Ich kann die Holding Register alle nicht auslesen. Von der S1155 kein Problem - aber alles was die KWL KWL [Kontrollierte Wohnraumlüftung] ist - Fehler. Oder gibts hier noch etwas extra zum freischalten bei der WP WP [Wärmepumpe] - damit die Register zugänglich sind?

score 1 · Answer 14 · 2022-05-19T14:36:31Z

Hast du die S1155-6pc?
Bei mir gehen die Register einwandfrei, nur brauchen die einige Zeit bis die mal durchgelaufen sind. Ich habs noch nicht ausgereizt, es fehlen auch noch einige Register, mal schauen wann ich dazu komme.
Hast du die aktuelle Version vom Modbusadapter? Bluefox hatte noch ein paar Fehler ausgemerzt die Tage, die mir so aufgefallen sind.
Guck mal zusätzlich unter Zubehör in der S1155, ich bin mir sicher, dass er wohl erkannt hat, dass es eine ERS ist, aber danach musste ich den Typen noch mal aktivieren irgendwo.

100% brauch ich wohl nicht, muss das noch einmessen. Bei mir denke ich auch, dass es keine Strömungsgeräusche sind, sondern von der KWL KWL [Kontrollierte Wohnraumlüftung] selber, die weitergeleitet werden. Ich habe nur Telefonieschalldämpfer installiert, die wollte ich mal tauschen gegen umlenkschalldämpfer, dazu muss ich aber erst die Freuquenz messen, was da jetzt wirklich rauskommt. Denke ich nehme dann einen von Leitwolf.

die internen Filter schmeiß ich jetzt auch raus, da kommen jetzt große Taschenfilter rein.
