KWL Filterflächenvergleich / Original zu Filterbox

Teilen: facebook    whatsapp    email
 1  2
  •  heribert
  •   Silber-Award
30.8.2020 - 24.11.2021
26 Antworten | 8 Autoren 26
1
27

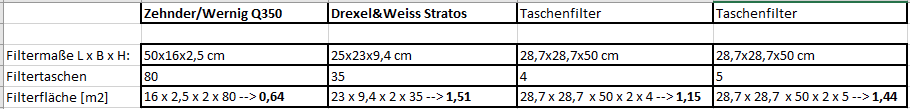

2020/20200830853609.png

Sollte das stimmen, hat der D&W Filter schon eine sehr große Fläche und ein Taschenfilter muss schon ziemlich groß sein, damit der da mit kann.
Bei der Q350 hingegen ist ein Taschenfilter vom Druckverlust schnell mal besser.

kann das jemand kontrollieren, der diese Filter hat?

  •  helyx
  •   Gold-Award
31.8.2020  (#1)
Ich hab von der Q350 auf einen 287x287x500 Taschenfilter (F7 oder F8) gewechselt.
Lüftungsleistung (elektrisch) ging deutlich runter.
Gibt dazu aber einen extra Thread hier.

1
  •  uzi10
  •   Gold-Award
31.8.2020  (#2)
Taschenfilter kost ausserdem an schas zu den Systemfiltern. Hab noch a G3/4 Filterbox vorgschalten. Die hält den meisten Dreck und Staub von den Äckern und Wegen zruck

1
  •  heribert
  •   Silber-Award
1.9.2020  (#3)
Bin eh noch auf der Suche nach der besten komplett-Selbstbaubox in der thermischen Hülle. Weil die Metallbox mit 500 Nutzlänge geht leider nicht für die 500 tiefen Filter.

Bin aber schon überrascht, dass der D&W Filter mehr als die doppelte Filterfläche hat gegenüber der Q350.

1


  •  heribert
  •   Silber-Award
1.9.2020  (#4)

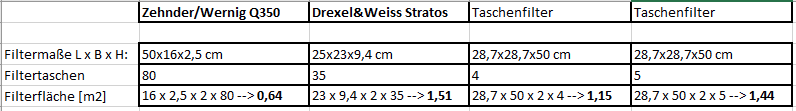

2020/20200901799706.png

in der Formel war ein Fehler, aber die Endwerte waren richtig.
Kann jemand die Filtertaschenanzahlen und die Dimensionen bestätigen?

1
  •  worlde
1.9.2020  (#5)

zitat..
helyx schrieb: Ich hab von der Q350 auf einen 287x287x500 Taschenfilter (F7 oder F8) gewechselt.
Lüftungsleistung (elektrisch) ging deutlich runter.
Gibt dazu aber einen extra Thread hier.

Kannst du den Thread hier verlinken?

1
  •  helyx
  •   Gold-Award
1.9.2020  (#6)
Positiver Nebeneffekt - die Leistung ist bei gleicher Luftmenge von 25 auf 19W gefallen (120m3/h) und die Anlage ist im Keller deutlich leiser.

https://www.energiesparhaus.at/forum-kwl-filter-g4-f7-f9/37616_4

1
  •  uzi10
  •   Gold-Award
1.9.2020  (#7)

zitat..
heribert schrieb: Bin eh noch auf der Suche nach der besten komplett-Selbstbaubox in der thermischen Hülle. Weil die Metallbox mit 500 Nutzlänge geht leider nicht für die 500 tiefen Filter.

Bin aber schon überrascht, dass der D&W Filter mehr als die doppelte Filterfläche hat gegenüber der Q350.

Taschenfilterbox von Gastroplus und dann mit Armaflex gedämmt!
Saftlt zwar leicht auf den Verschlüssen, weil man die nicht dämmen kann, aber schon 2 Jahre super!
Kannst auch eine aus Holz mit innen XPS bauen, haben auch manche!
Oder Blech und aussen Armaflex und dann denn Deckel zamspannen mit Klemmschienen

1
  •  heribert
  •   Silber-Award
2.9.2020  (#8)
Metallbox: wieder nicht flexibel von der Größe und Anzahl der Filter.

https://www.lueftungsland.de/resize/ruck-luchtfilterbox-voor-zakkenfilter-200-mm-ft-200_13782511934266.jpg/500/500/True/ruck-luftfilterbox-fuer-taschenfilter-160-mm-ft-160.jpgBildquelle: https://www.lueftungsland.de/resize/ruck-luchtfilterbox-voor-zakkenfilter-200-mm-ft-200_13782511934266.jpg/500/500/True/ruck-luftfilterbox-fuer-taschenfilter-160-mm-ft-160.jpg
https://www.lueftungsland.de/artikel/26853/ruck-luftfilterbox-fuer-taschenfilter-160-mm-ft-160.html

z.B: passt der Filter nicht hinein:
https://www.as-luftfilter.de/Taschenfilter/Taschenfilter-Synthetik-G3-F9/Taschenfilter-Synthetik-F7/Taschentiefe-500-mm-78/Taschenfilter-Synthetik---Gueteklasse-F7---287-x-287-x-500-mm.html

Alternative komplett Selbstbau:

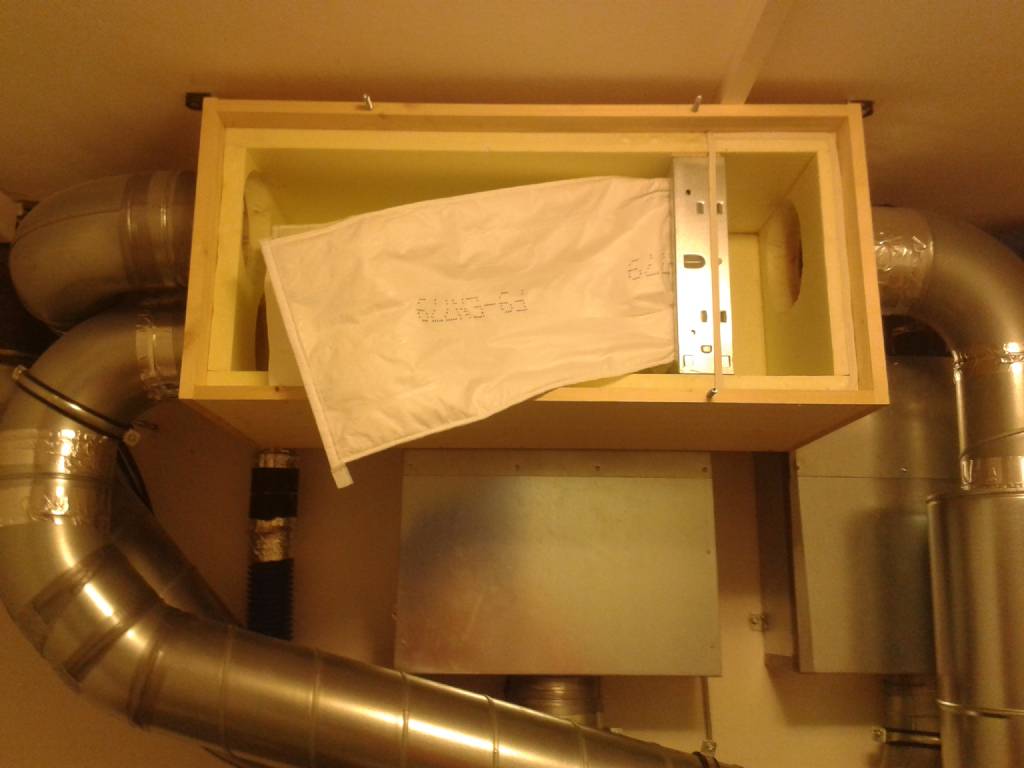

V1: Holzrahmen mit Dämmung innen

2015/20150219197338.jpg
https://www.energiesparhaus.at/forum-kwl-filter-g4-f7-f9/37616

V2 ähnlich wie V1, nur optisch ein wenig schöner:
https://www.expertenforum-bau.de/forum/index.php?diskussion/1157-separate-filterbox-en-nachr%C3%BCsten/&postID=87064#post87064

V3: alles aus Dämmmaterial mit Alubeschichtung falls man Bedenken wegen dem Kunststoff hat.

https://abload.de/img/img_1663wjkwx.jpgBildquelle: https://abload.de/img/img_1663wjkwx.jpg
https://www.haustechnikdialog.de/Forum/t/128272/isolierte-Filterbox-fuer-grosse-Taschenfilter?PostSort=1&page=4

V3 wäre in meinen Augen die bessere Variante weil die Schaumstoffe eh schon so steif sind, dass es gut halten müsste - danke mal an XPS.

2
  •  uzi10
  •   Gold-Award
2.9.2020  (#9)
Ja ich hab auch in der Blechdose die kürzeren Filter drinnen. Genügt auch. Hätte Platzmässig die Länge nicht gehabt..
Hab immer Angst das das Styrodur ausdünst oder so. Muss auch gscheit dichten am Deckel mit einee Dichtung

1
  •  heribert
  •   Silber-Award
2.9.2020  (#10)

zitat..
uzi10 schrieb: Hab immer Angst das das Styrodur ausdünst oder so.

- die alubeschichteten Platten hätten das Problem nicht
         - auch kann von der Oberfläche kann nichts abbröseln
- wenn etwas ausdünstet wird es stark verdünnt durch die Luftmenge
- aus der Schüttung und den Möbeln kommt da vermutlich mehr
- man könnte die Platten auf der Innenseite auch mit Kupfer bekleben, soll antibakteriell sein:
https://images-na.ssl-images-amazon.com/images/I/51owONWEEbL._SX1500_SY1500_.jpgBildquelle: https://images-na.ssl-images-amazon.com/images/I/51owONWEEbL._SX1500_SY1500_.jpg

zitat..
uzi10 schrieb: Muss auch gscheit dichten am Deckel mit einee Dichtung

Bei Variante 3 hätte ich auf der Stirnfäche ein Kompriband aufgeklebt und dann den Deckel aufgespannt. - ist aber nur mal eine erste Überlegung.

1
  •  uzi10
  •   Gold-Award
2.9.2020  (#11)
oder so eine Klebedichtung
https://www.graf-dichtungen.de/weitere-dichtungen/klebedichtungen/d-profil-15-mm-breit-fur-8-11-mm-spalt-in-schwarz-j0091.html

und dann mit Anker oder Montageschienen zusammenspannen

1
  •  heribert
  •   Silber-Award
2.9.2020  (#12)
ja, aber dann vielleicht mit zwei parallel laufenden Dichtungen weil die ja nicht so gut isolieren.

Wie gut Kompribänder isolieren weiß ich nicht, aber zumindest haben die so eine geschlossene Zellstruktur und es gibt auch größere Breiten. z.B: Dämmstoffplatte mit 5 cm und Kompriband mit 4 cm - dann würde die Dichtung die Dämmung nicht schwächen.

zitat..
uzi10 schrieb: und dann mit Anker oder Montageschienen zusammenspannen

kannst mir hier die Teile verlinken, bitte?

Hab da auch schon so große 4-eckige Metallspanner gesehen um boxen, weiß aber nicht mehr wo.

1
  •  uzi10
  •   Gold-Award
2.9.2020  (#13)
wir verwenden so was

https://www.obo.at/produkte/industrieinstallation/tragkonstruktionen/profilschienen/ankerschienen/ankerschiene-a8-gelocht.html

https://www.hilti.at/c/CLS_INSTALLATION_SYS_7134/CLS_3D_STRUCTURES_7134/CLS_3D_MEDIUM_DUTY_CHANNEL_SYS_MQ_7134/r4330

Einfach mit 2 Gewindestangen und 2 Muttern, gibt auch Schnellspannmuttern zamspannen

https://www.hilti.at/c/CLS_INSTALLATION_SYS_7134/CLS_3D_STRUCTURES_7134/CLS_3D_MEDIUM_DUTY_CHANNEL_SYS_MQ_7134/r5934965

Oder du lässt dir irgendwas anderes einfallen! Blechbänder mit Clip oder so

https://www.directindustry.de/prod/speedy-block/product-15620-2282531.html

1
  •  heribert
  •   Silber-Award
2.9.2020  (#14)

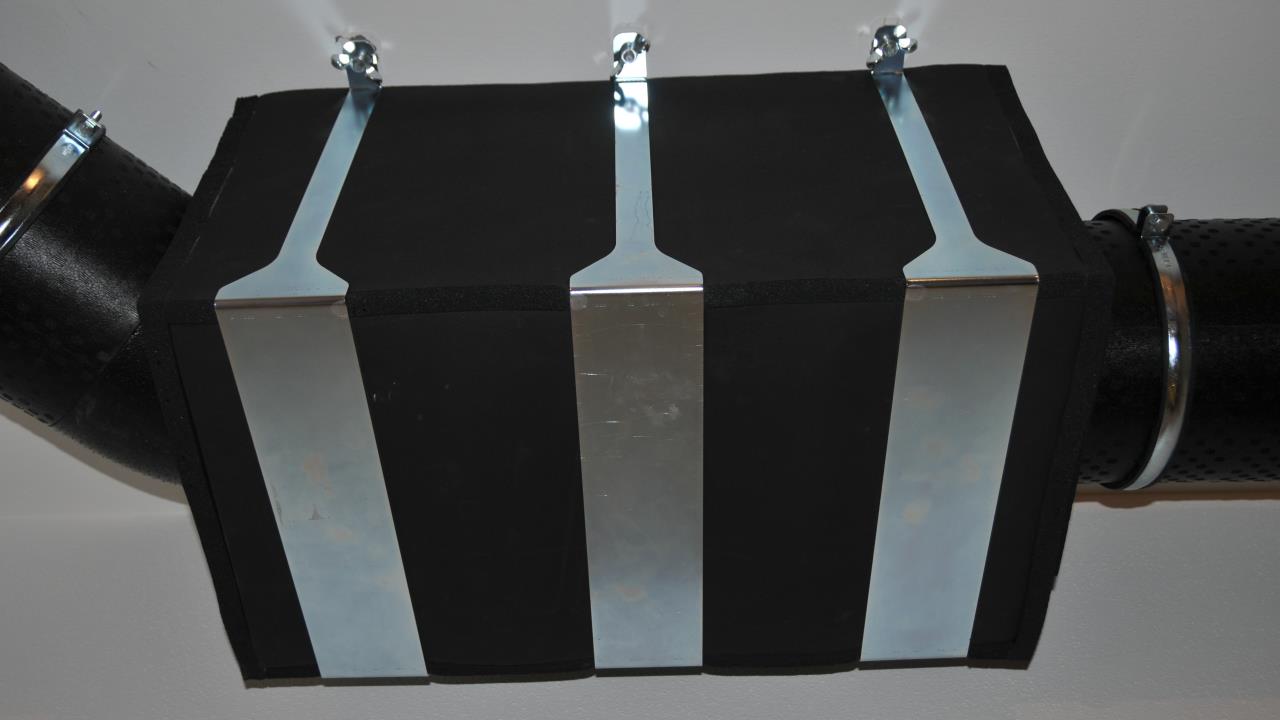

jetzt hab ichs gefunden:

2019/20191122639857.jpg
https://www.energiesparhaus.at/forum-kwl-filter-g4-f7-f9/37616_4#529789

was sollte alles Platz finden in der Box?:

- Aktivkohlefilter (welche Bauform)
- kleiner G4 (Länge 300?)
- großer F7-F9 (Länge 500)

1
  •  uzi10
  •   Gold-Award
2.9.2020  (#15)
Für was Aktivkohle? Miefts bei dir?. Kost a Vermögen und is riesig. Oder was meinst du da für einen Filter? Link..

Ja G4 Vlies hält sehr viel ab und dann der lange F7 wäre toll. Kannst auch F9 nehmen, wennst superfein gefiltert haben willst.
Kannst dann superteure Filter von Camfil mit weniger Druckverlust nehmen, wenns Geld nur so da is 🤣

1
  •  heribert
  •   Silber-Award
2.9.2020  (#16)
bei mir gibts normal keinen Gestank, aber wenn ich schon ein Box baue und Platz ist kann manns doch vorsehen:

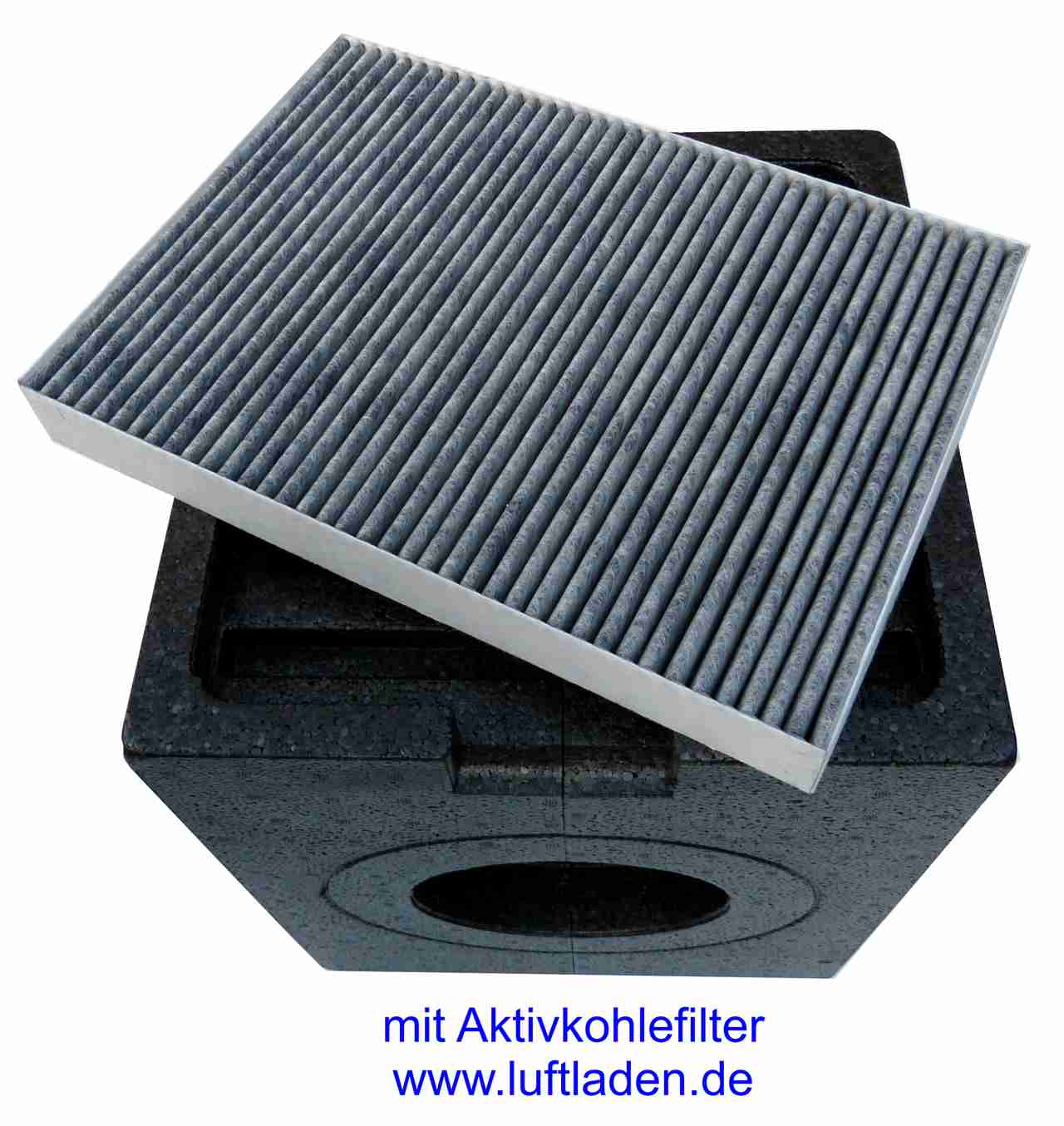

Diese Box hat auch einen Aktivkohlefilter als Option:

https://www.luftladen.com/media/image/0e/e8/5b/Aktivkohle-Filterbox-AK.jpgBildquelle: https://www.luftladen.com/media/image/0e/e8/5b/Aktivkohle-Filterbox-AK.jpg
https://www.luftladen.com/filterbox-mit-aktivkohlefilter-geruch-grill-kamin...-1036/

- G4 nur als Vlies oder doch auch ein Taschenfilter?

1
  •  uzi10
  •   Gold-Award
2.9.2020  (#17)
Ja wenn du Platz hast. Aktivkohlefilter kostet halt a Lawine und wenn du dann rechnest, das du ev alle halben jahr bis jahr alle Filter tauschen musst. Sowie den Abluftfilter in da Maschine.
G4 Taschenfilter wäre sicher besser aber ich finde nicht notwendig und als vlies halt viel billiger

1
  •  Andreas90
2.9.2020  (#18)
Ich werde mir auch eine Filerbox aus Siebdruckplatten und Armaflex bauen

Würde hald Platz für Taschenfiler + zwei weitere Einschübe machen damit man im Ernstfall Reserve hat

Größe hätte ich mal 592x592 gemacht, was meint ihr dazu?

1
  •  heribert
  •   Silber-Award
3.9.2020  (#19)
@­Andreas90
ich glaub meist wird 287x287x und verschiedene Tiefen 300/400/500 genommen, aber bei Selbstbau und Platz ist alles möglich. Wenn der Filter extrem groß ist, wird die Standzeit vermutlich sehr lange aber man möchte den Filter dann ja auch mal tauschen und nicht 5 jahre drin lassen.

1
  •  Brombaer
  •   Gold-Award
3.9.2020  (#20)
Letztendlich sollte die Größe des Gehäuses vom Luftdurchsatz und der verwendeten Filter abhängen. Ein G3 braucht sicher viel viel weniger Filterfläche als ein Aktivkohlefilter.

1
  •  Andreas90
3.9.2020  (#21)
Bei mir sollte es maximal 300-400m³/h sein

Dachte auch durch große Filter hätte ich einen etwas gröseren Tauschintervall (wenn ich von einen halben auf ein dreiviertel Jahr komme würde sich die Sache ja schon rentieren)

Auch interessant wäre wieviel m² G4 Filterfließ nötig wären um den Taschenfiler zu ersetzen, aber ich glabe das wird dann doch zu viel

1
