Magnetventil: Hydraulik-Problem?

Ich habe Probleme mit dem Magnetventil meiner Zisternen-Nachspeisung und hoffe hier auf Hilfe von Usern, die sich mit Hydraulik etwas auskennen.

Die Ausgangssituation: Wie ich hier im Forum schon in anderen Threads zum Thema gemacht habe, habe ich seit Jahren große Probleme mit der automatischen Trinkwasser-Nachspeisung für meine Regenwasser-Zisterne. Es handelt sich um dieses Produkt von Garantia: https://www.garantia.com/de/regenwassertanks/trinkwassernachspeisung/trinkwassernachspeisung.html

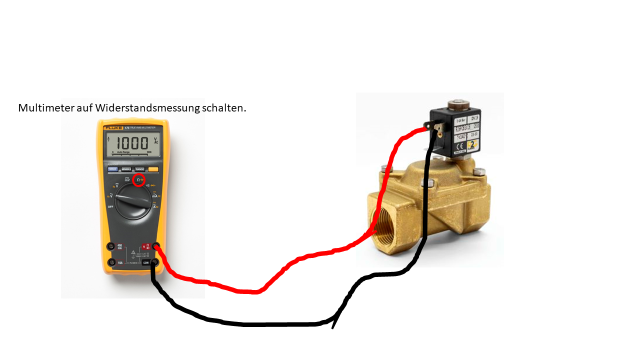

Ich versuche das recht komplexe Problem und die lange Vorgeschichte möglichst kompakt zusammenzufassen: Ich kann mich auf die automatische Bewässerung aus der Zisterne heraus absolut nicht verlassen, weil immer wieder die Nachspeisung versagt. Alle ca. 6-15 Wochen ist die Spule des Magnetventils defekt, das Ventil öffnet nicht. Ich habe schon sehr viel probiert, gemessen, mit dem Hersteller Kontakt gehabt und sogar auf Kulanz ein Ersatzprodukt erhalten - das Problem ist einfach nicht zu lösen. Spule und Ventil sind zwar für Dauerbetrieb zugelassen, die Spule wird aber sehr warm und brennt irgendwann durch. Wenn ich es rechtzeitig bemerkt habe und die Stromzufuhr für 15min unterbrochen habe, hat es dann oft wieder funktioniert.

Durch einen Zufall bin ich jetzt darauf gekommen, dass die Ursache möglicherweise nicht an der Spule sondern am Ventil selber liegen könnte: Ich wurde Zeugin, wie die Nachspeisung freigegeben wurde und nach 2min das offene Ventil plötzlich zu ging - trotz durchgehend aktiver Freigabe. Die Spule war einwandfrei in Ordnung und auch nicht heiß. Erst als ich Wasser von der Leitung abgelassen habe und damit den Druck reduziert habe, ging das Ventil wieder auf - und nach ca. 1min erneut ohne erkennbaren Grund zu. Ich konnte es mit der gleichen Vorgehensweise wieder zum Laufen bringen. Manchmal funktioniert es dann auch wieder ohne Probleme und das Ventil bleibt 10-15min offen, bis der Füllstand-Sensor das Ventil wie vorgesehen schließt.

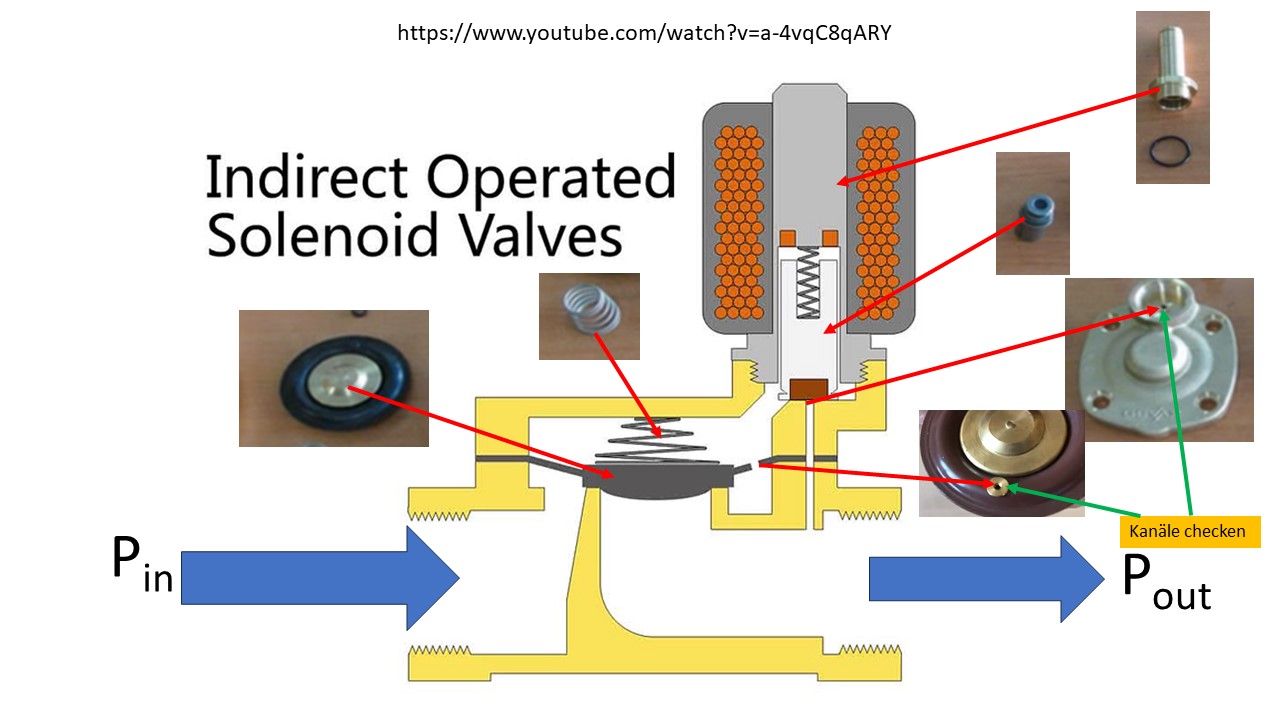

Ich gehe jetzt davon aus, dass das Ventil selber - ganz oder teilweise - die Ursache der Probleme ist. Es handelt sich um dieses Ventil von Gevax mit 1/2“-Anschluss, einer Magnetspule für 24V DC und 6,5W und zugelassen für 0,5-10bar Druck: https://www.shop.gevax.com/solenoid-valves-gevax-1931-kbnd010-120-24dc-12-nc-economical-serie-pilot-operated-nbr-05-10-bar-24vdc-65w196

Ich gehe davon aus, dass es verschiedener Umstände halber ein Druckproblem gibt auf der Wasserleitung in die Zisterne. Ich habe aus meinem beschränkten technischen Verständnis heraus ein paar Vermutungen und hoffe darauf, dass mir jemand die Zusammenhänge erklären und meine Lösungsideen beurteilen kann:

Nach dem Hausanschluss gibt es einen Druckminderer, der auf 4bar eingestellt ist. Dann gibt es einen Abzweig mit einem 1“-PE-Rohr, das um das Haus herum führt und den Großteil der Leitungswasseranschlüsse im Garten versorgt. Der Leitungsverlauf ist wie folgt - Längen und Höhen geschätzt:

Hausanschluss
Druckminderer auf 4bar
Abzweig Gartenwasser (KG des Hauses, Höhe = 0m)
5m Leitung
Zapfstelle (Höhe = +1,20m)
10m Leitung
Abzweig mittels T-Stück > 6m Stich-Leitung > Zapfstelle (Höhe = +2,50m)
4m Leitung
Abzweig mittels T-Stück > 5m Stich-Leitung > Gartendusche (Höhe = +0,5m, mit Druckminderer auf 3bar)
12m Leitung
Abzweig mittels T-Stück > 6m Stich-Leitung > Zapfstelle (Höhe = +1,50m)
1m Leitung
Zisterne (Höhe = 0m): Reduktion auf 3/4“ > Wasserzähler > 90 Grad Bogen > Reduktion auf 1/2“ > Magnetventil > freier Wasserauslauf in die Zisterne




Woran kann es liegen, dass sich das Ventil im geöffneten Zustand plötzlich von selber schließt und nicht mehr öffnen lässt?


• Kann das an der Reduktion von 3/4 auf 1/2“ unmittelbar vor dem Magnetventil und einem damit erhöhten Druck liegen?
• Kann das an der hohen Gesamtlänge und dem Höhenverlauf der Leitung liegen?
• Kann es sein, dass sich die Abzweige und Stichleitungen problematisch auswirken?


Eigentlich wäre das Ventil ja für bis zu 10bar zugelassen. Ich kann leider nicht abschätzen, was sich hier durch die geschilderten Gegebenheiten ggf. noch addiert. Ich habe jetzt versuchshalber mal den Druckminderer am Hausanschluss von 4 auf 3,5bar reduziert. Es ist aber noch zu früh, um eine Auswirkung beurteilen zu können.

Meine momentanen Ideen zur Lösung wären:

• Einen Druckminderer in der Zisterne einbauen.
• Und/oder Umstieg auf ein 3/4“ Magnetventil.
• ^{(Ich reiß den ganzen Sch….-Krempel aus der Zisterne heraus, werf ihn in die Feuerstelle, übergieße ihn mit Benzin und zünde ihn an, tanze laut fluchend nackt drum herum und hol mir einen Installateur, der was Neues installiert und den ich für dessen einwandfreie Funktion nach Strich & Faden verantwortlich mache.)}


Fachkundige Meinungen dazu? Bessere Vorschläge?
