Nibe WP - Verbrauch bei unterschiedlicher Frequenz

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2
  •  Casemodder
  •   Gold-Award
30.12.2021 - 20.1.2022
24 Antworten | 10 Autoren 24
1
25
Hallo!

Brauche für eine live COP Berechnung die el. Leistungsaufnahme der WPWP [Wärmepumpe]. Könnte jetzt einfach einen Modbuszähler einbauen, will mir das Geld aber sparen. Ein normaler "dummer" Zähler ist vorhanden, das heißt ich könnte also zb von 20 bis 60Hz in ein Hz Schritten die Leistungsaufnahme messen.

Die Leistungsaufnahme müsste bei der jeweiligen Frequenz immer gleich sein, unabhängig von anderen Parametern wie Soletemperatur - richtig?
Hat so eine Messung schon jemand gemacht?

Hab bis jetzt nur ein paar Werte...würde mir aber auch die Zeit nehmen und alle messen falls das noch keiner gemacht hat...

Hz / Watt (nur Verdichter)

20 210
24 255
25 265
28 300
39 580

  •  berhan
  •   Gold-Award
30.12.2021  (#1)
Habe zwar keine Nibe aber ich vermute das ist bei den WPWP [Wärmepumpe] ähnlich. Bei mir ist die Stromaufnahme nicht nur von der Verdichterfrequenz sondern auch von der Vorlauftemperatur abhängig. Bei mir am besten bei der WW WW [Warmwasser]-Erzeugung ersichtlich, hier ist trotz relativ geringer Verdichterfrequenz die Leistungsaufnahme merklich höher.

zitat..
Casemodder schrieb: Ein normaler "dummer" Zähler ist vorhanden, das heißt ich könnte also zb von 20 bis 60Hz in ein Hz Schritten die Leistungsaufnahme messen.

Hat dieser einen S0-Ausgang, ein Energiezähler wäre damit relativ einfach zu implementieren.


1
  •  JanRi
  •   Gold-Award
30.12.2021  (#2)
"Die Leistungsaufnahme müsste bei der jeweiligen Frequenz immer gleich sein, unabhängig von anderen Parametern wie Soletemperatur - richtig? "

Falsch!

Die Leistungsaufnahme hängt neben der Frequenz ganz wesentlich von der Soletemperatur und den Temperaturen im Heizkreis ab, denn das bestimmt die Druckverhältnisse im Kältekreis und damit die Leistung, die der Kompressor aufbringen muss.

Nur so als Beispiel... bei 55 Hz im Heizbetrieb sind es beispielsweise 660 W (Vorlauf 27,7 C), während es beim Warmwasser (Vorlauf 46 C) bei ebenfalls 55 Hz immerhin 880 W sind. Die Soletemperaturen sind dabei ähnlich. Bei kälterer Sole steigt der Bedarf noch weiter, ebenso sinkt er bei warmer Sole.

Hier hat gerade ein Takt gestartet und die Sole ist von der Pause noch schön warm, während der VL VL [Vorlauf] niedrig ist... 185 W für den Kompressor (ohne Pumpen) bei 20 Hz. Am Ende eines langen Taktes sind es vielleicht 202-205 W bei ebenfalls 20 Hz.

zitat..
Casemodder schrieb: Könnte jetzt einfach einen Modbuszähler einbauen, will mir das Geld aber sparen.

Das ist die einzige Chance, zur Live-AZ zu kommen. Alles andere ist Kaffeesatzleserei.

2
  •  Pedaaa
  •   Gold-Award
30.12.2021  (#3)
die Verdichter-Leistungsaufnahme ist sehr wohl auch von anderen Parametern, wie Sole Temp. und VL VL [Vorlauf]-Temp. usw. abhängig.

Wenns nicht 100% genau sein muss, dann nimm für deine Berechnung lieber Modbus Input-Register 2166. Das gibt die aktuelle el. Gesamtleistung halbwegs genau (in W) aus.

1


  •  Casemodder
  •   Gold-Award
30.12.2021  (#4)

zitat..
JanRi schrieb: Falsch!

Gut, das hab ich mir schon  fast gedacht. Am besten sieht mans wohl am WW WW [Warmwasser] Takt zwischen Beginn und Ende. Wie von berhan auch angedeutet...

Hat schon jemand beobachtet wie ungenau die Werte im normalen Heizbetrieb sind (also jetzt nicht kurz nach start)? Ich hab jetzt zB Werte bei 20Hz mit 8°C und 6°C Sole und diese sind identisch auf 10W..

S0 Schnittstelle hat mein Zähler...soll aber auch nicht wirklich genau sein...nichtmal auf 50W...

zitat..
Pedaaa schrieb: Modbus Input-Register 2166

Hat das Register überhaupt die alte F Version der Nibe?


1
  •  JanRi
  •   Gold-Award
31.12.2021  (#5)

zitat..
Casemodder schrieb: Hat schon jemand beobachtet wie ungenau die Werte im normalen Heizbetrieb sind

Bei 20 Hz habe ich Werte zwischen 185 und über 210 Watt beobachtet. "Kurz nach Heiztakt" im Winter ist in etwa das gleiche wie der normale Betrieb im Übergang.

Du kannst daraus die AZ nicht verlässlich ableiten.


zitat..
Casemodder schrieb: Hat das Register überhaupt die alte F Version der Nibe?


Nein.

Was es gibt, ist Register 43375 "compr. in power mean". Das gibt in 10W-Stufen an, welche Leistung der Inverter an den Kompressor zu liefern glaubt (man muss den ausgelesenen Wert mit 10 multiplizieren, um auf W zu kommen).

Aktuell bei mir:

AT: 11.5  IT: 21.9  AT_48h: 10.0  KWL: A WRG
VL: 24.2  RL: 22.7  exVL: 24.1  VLsoll: 24.0  PCsoll: 20.5
Kond.VL: 24.0  Heissgas: 41.3  Sauggas: 9.1
SoleEin: 6.2  SoleAus: 3.7
BWoben: 41.7  BWunten: 39.8  BWstart: 0.0  BW: gesperrt  Oelh: 0 (1000)
WQ: 1 %  WT: 49 %  WT: 14.2 l/min
Kompr.: 20.0 Hz Ziel: 20.0 Hz Inv.: 27.3 C  Relais: 7  Starts: 466  (12 h)
-485.1 GM
Spreizung: 1.5  P_th: 1486 W
P_ko: 199.0 W  P_pu: 28.4  P_el 227.4  AZ: 6.535
EZ Kompressor: 5715.7 KWh  EZ Pumpen: 891.6 KWh  P_ko_mean: 180 W  ZH: 0

Zu sehen ist, dass das Register die Zahl 18 liefert, also 180 W. Der Modbuszähler (eine Zeile höher) sagt 199 W für den Kompressor.

Daraus kann man natürlich keine Invertereffizienz von 90% folgern, denn 180 kann ja irgendwas zwischen 175 und 185 bedeuten, vielleicht schneiden sie auch nur ab, dann wäre es etwas zwischen 180 und 189. Im Normalfall sind diese Werte aber ca. 5-10% unter denen, die der Modbuszähler auf L2 liefert (also Kompressor alleine).

Wenn du eine AZ ABSCHÄTZEN willst, ist das aber immer noch viel nützlicher als die Berechnung auf Basis der Inverterfrequenz. Bedenke aber bitte, dass eigentlich auch noch die Leistung der Pumpen und der Steuerung dazugehört (im Beispiel oben 28,4 W, die natürlich in der AZ berücksichtigt sind). Das wiederum könnte man per Look-Up machen, wobei du bedenken musst, dass du dazu für beide Pumpen an DEINER Anlage eine Reihe von Messwerten brauchst.




1
  •  Casemodder
  •   Gold-Award
31.12.2021  (#6)

zitat..
JanRi schrieb: Was es gibt, ist Register 43375 "compr. in power mean". Das gibt in 10W-Stufen an, welche Leistung der Inverter an den Kompressor zu liefern glaubt (man muss den ausgelesenen Wert mit 10 multiplizieren, um auf W zu kommen).

Das ist ein sehr guter Tipp! Danke!

Hab mal was im Loxone gebastelt wo ich die Pumpleistung und Umrechnung (deine 5-10%) anpassen kann. Mal sehen wie gut das passt wenn die WPWP [Wärmepumpe] wieder anspringt.

100% genau wirds nicht sein. Mal sehen wie groß die Abweichung ist...Zumindest der Pumpenstrom schwankt nicht wirklich und den kann ich manuell anpassen wenn die Sole schon recht kalt ist (ja, wieder umständlich... :( )

Oder doch 200€ in die Hand nehmen und auf Modbus Zähler umrüsten 🧐


1
  •  Peter2
  •   Silber-Award
31.12.2021  (#7)
Oder du nimmst den hier. https://www.amazon.de/dp/B08X911LWF/?ie=UTF8&tag=wwwenergiespa-21

1
  •  uzi10
  •   Gold-Award
31.12.2021  (#8)
Genau den sdm630 hab ich und ein paar andre auch verbaut.
Billiger gehts nur bei aliexpress.
Ansonsten bei stromzähler.eu.
Läuft perfekt mit den

1
  •  JanRi
  •   Gold-Award
31.12.2021  (#9)
Ich hab den Vorgänger (SDM530Modbus) und das läuft prima.

Bonus: Er (der 630 natürlich auch) zeigt die Leistung phasenweise an. Bei einer "F" sieht man also auf Phase 1 die Pumpen und die Steuerung und auf Phase 2 den Kompressor.

1
  •  Casemodder
  •   Gold-Award
2.1.2022  (#10)
Danke für den Tipp mit den Modbuszähler um nur 100€ 😅

Jetzt muss ich nur noch hoffen dass das Loxberry Modbus Plugin funktioniert, sonst benötige ich auch noch eine teure Modbus Loxone Extension 🤑

Ich werd den Umbau also durchführen...alles andere is wirklich zu ungenau obwohl das Nibe Register eigentlich ganz gut passt, muss nichtmal was umrechnen bei 20Hz, erst bei 55Hz stimmt der Wert um 20W nicht. Nur der Pumpenstrom fehlt natürlich komplett und schwankt doch zwischen 25 und 70W was bei so kleinen Leistungen natürlich viel ist...



1
  •  berhan
  •   Gold-Award
2.1.2022  (#11)

zitat..
Casemodder schrieb: S0 Schnittstelle hat mein Zähler...soll aber auch nicht wirklich genau sein...nichtmal auf 50W...

Der müsste zumindest so genau wie der Zähler selbst sein, bei mir gibt er einen Impuls pro Wh ab. Kannst mit einem ESP8266 oder ESP32 kombinieren, gibt genug Codebeispiele und würde dir nur 10 Euro kosten.

Edit: Sehr gerade du verwendest Loxone, S0 sollte die eigentlich direkt an einem Digitaleingang können.

https://www.loxone.com/dede/kb/verbrauchs-zaehler/

1
  •  Casemodder
  •   Gold-Award
3.1.2022  (#12)
Ja damit hab ich mich auch schon beschäftigt. Ist aber eben laut einem Loxone Foreneintrag defintiv zu ungenau bzw. zu träge für eine "wattgenaue" Anzeige auf Sekundenbasis. Für Strommenge (kWh) natürlich kein Problem.

Mir gefällt jetzt aber eigentlich sehr gut, dass der empfohlene Modbus Zähler auch die Leistung der einzelnen Phasen ausgeben kann. Somit kann ich wirklich auf L1 zB Verdichter legen und auf L2 die Steuerung. Derzeit hab jeweils einen eigenen "dummen" Zähler.

1
  •  berhan
  •   Gold-Award
4.1.2022  (#13)

zitat..
Casemodder schrieb: Ja damit hab ich mich auch schon beschäftigt. Ist aber eben laut einem Loxone Foreneintrag defintiv zu ungenau bzw. zu träge für eine "wattgenaue" Anzeige auf Sekundenbasis. Für Strommenge (kWh) natürlich kein Problem.

Schnell und genau ist ein Widerspruch in sich und gerade bei der AZ kann ich ein Lied davon singen. Messe lieber über einen gewissen Zeitraum sonst kommen Hausnummern heraus, gerade die im WMZ verbauten Temperatusensoren unterliegen einer gewissen Trägheit und reagieren nicht so schnell.

Habe ich auch erst lernen müssen.

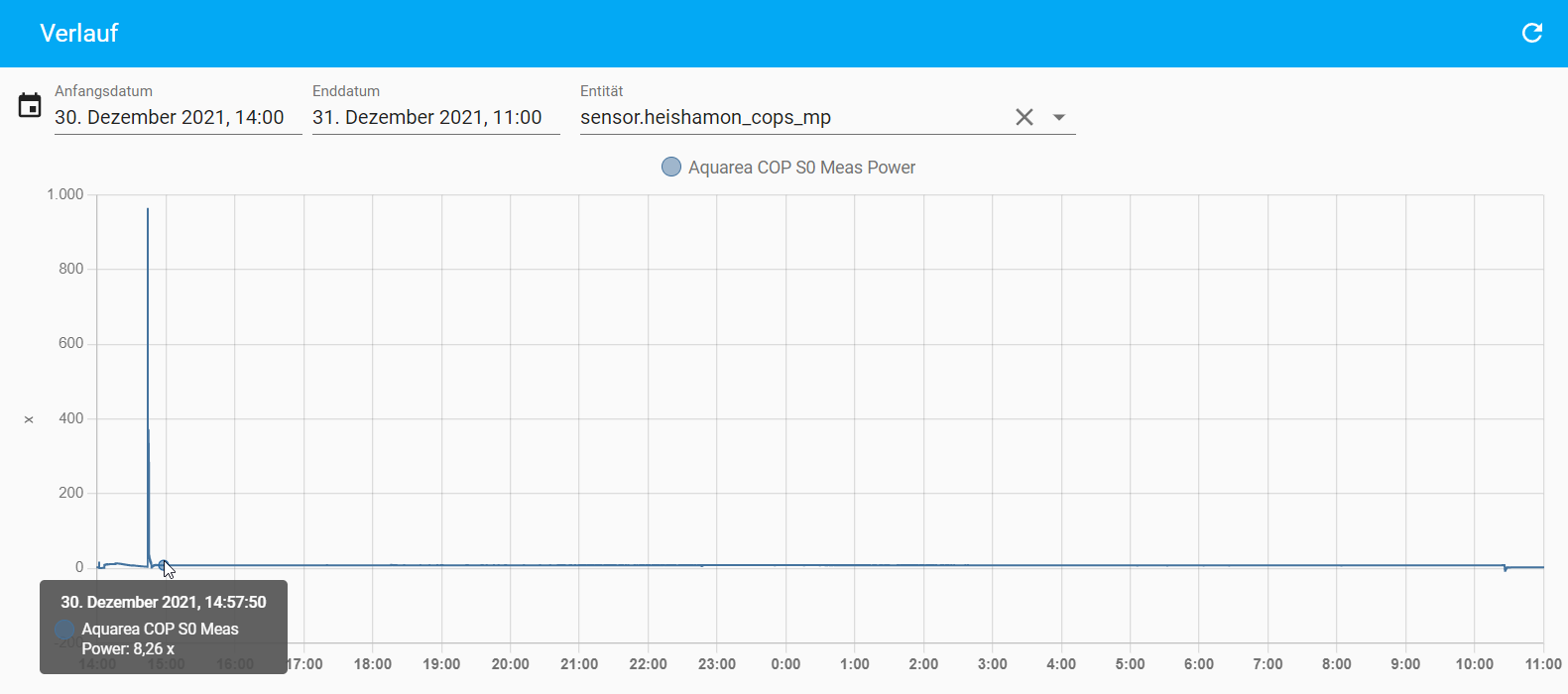

2022/20220104906327.png
Eine AZ von 962 wäre zwar nett, in Wirklichkeit hat die WPWP [Wärmepumpe] von WW WW [Warmwasser] auf Heizbetrieb umgeschalten und dabei ist der Verdichter aus, ergo sehr geringe Leistungsaufnahme jedoch hohe Temperaturdifferenz zwischen Vor- und Rücklauf. Temperatur und Leistungsaufnahme wurden auch im Sekundenintervall gemessen.


1
  •  Casemodder
  •   Gold-Award
5.1.2022  (#14)

zitat..
berhan schrieb: Schnell und genau ist ein Widerspruch in sich und gerade bei der AZ kann ich ein Lied davon singen.

Stimmt natürlich...Solche peaks hab ich auch schon bemerkt vor der WW WW [Warmwasser] Bereitung. Muss ich also auch noch optimieren.

Der einfache Teil wäre geschafft...Modbus Zähler ist eingebaut. Steuerung und Pumpen auf L1 und Verdichter auf L2 😁

Heute Abend kümmere ich mich dann um die Einbindung ins Loxone...mal schauen ob das was wird 😅


2022/20220105925634.jpg

1
  •  Casemodder
  •   Gold-Award
11.1.2022  (#15)
Habs am Abend dann noch geschafft den Modbus Zähler mit Loxone kommunizieren zu lassen. War leichter als gedacht.

Danke für die Empfehlung des Zählers! Echt genial!

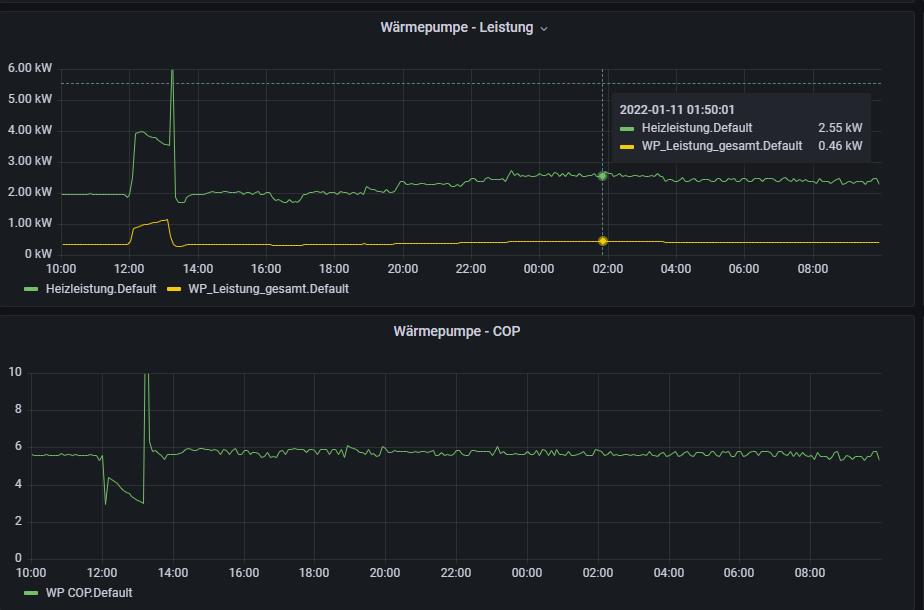

2022/20220111201485.png



1
  •  Becker
  •   Gold-Award
11.1.2022  (#16)
wo hast du den SDM630 her bekommen? Im November gabs den nirgends.
Habe mehrere 72 verbaut, ist der Nachfolger, nur ohne THD%.

Bei mir sieht es gerade so aus:

2022/20220111312700.png

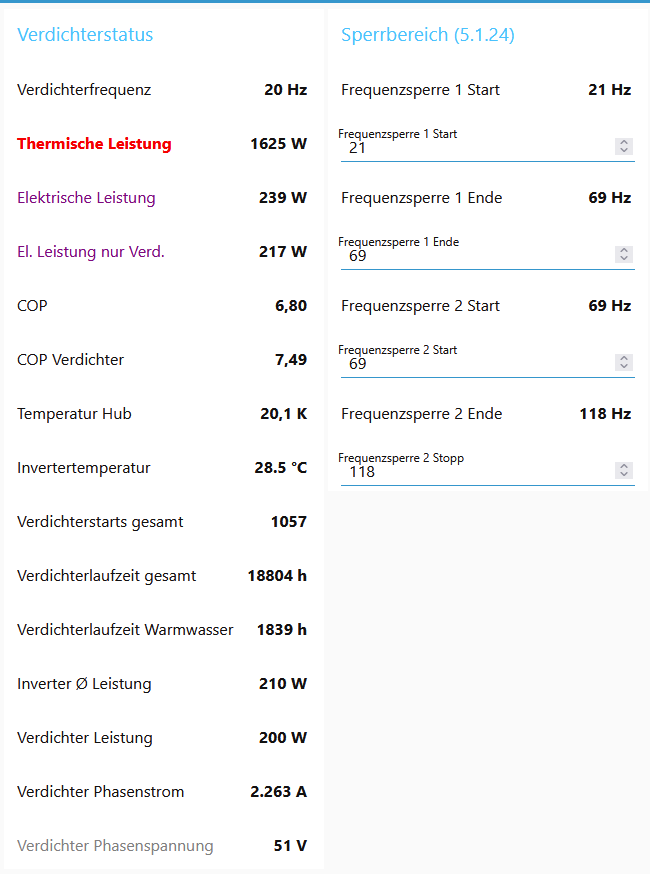

2022/20220111657640.png

Grafana Leistung:

2022/20220111695572.png

Zählerstände:

2022/20220111747379.png

Sensoren:

2022/20220111377435.png

Monatsansicht:

2022/20220111442509.png

Mobile Ansicht:

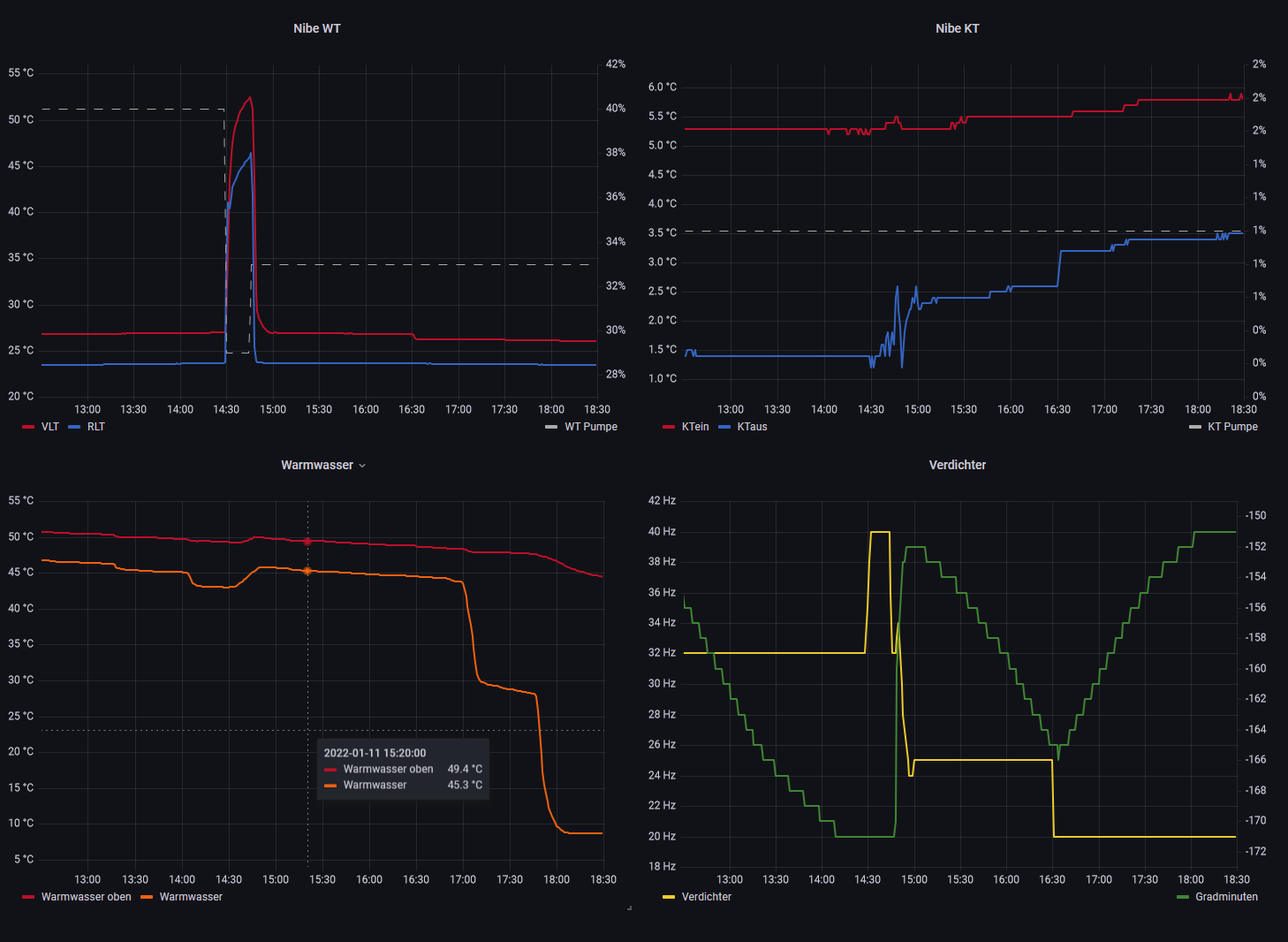

2022/20220111665606.png

1
  •  Becker
  •   Gold-Award
11.1.2022  (#17)
P.S. der SDM72 kostet nur 59€, gab den 630 schon noch aber über 100€.

Der hört bei etwa 1,8W (je nach Temperatur) auf, gut zu sehen am NibePi der auf L3 der WPWP [Wärmepumpe] hängt, manchmal wird er mit 1,8-2,2W angezeigt, manchmal nicht.
Genauso wie der go-e Charger und die Wechselrichter nachts, die liegen auch um die 1,8W.

Ist der 630 da genauer ?

1
  •  Mig1
12.1.2022  (#18)
Alter Becker,
das sieht so unfassbar cool aus - ohne Worte. Bin echt sprachlos.

Ich glaub, dass ich sowas nicht brauche, allerdings finde ich es so schön, dass ich das gerne hätte :) :)

Geniale Typen ihr alle!

Viele Grüße
Mig

1
  •  Becker
  •   Gold-Award
12.1.2022  (#19)
habe ich alles zum download auf meinem Blog, nur Hardware musst du selber kaufen..

1
  • ▾ Anzeige
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo Casemodder,
hier gibt es dazu Erfahrungen und Preise: Nibe WP - Verbrauch bei unterschiedlicher Frequenz

  •  Mhtech
  •   Silber-Award
12.1.2022  (#20)
@Becker
wo findet man den deinen Blog ?

1
  •  Becker
  •   Gold-Award
12.1.2022  (#21)
http://hausbau-becker.blogspot.com/2021/11/infos-zu-node-red-nibepi-influxdb.html
