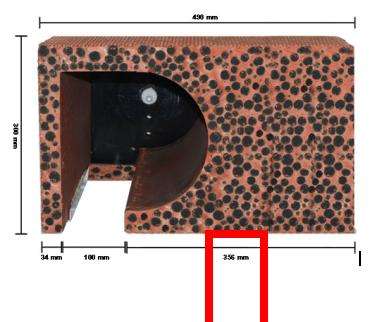

die Position des Fensters - ist nicht frei wählbar, sondern durch den Kasten vorgegeben.
Die Fensterstockaußenkante entspricht der rechten Öffnungsseite,
das Fenster muss also dort eingebaut werden wie in deinem ersten Bild.
aber dann verstehe ich nicht ganz, wie man das problem - der wärmebrücke mit einem stufensturz in den griff bekommt.
weil ein rollladen im gegensatz zu einem raffstore ja diese runde aushöhlung benötigt und man sowohl mit stufensturz als auch mit überleger diese schwachstelle hat. oder?
vielleicht sollte ich dazusagen, dass ich keinen vws plane, sondern mit 50er ziegel bauen möchte.
ein Vorsatzrolladen - reduziert das Problem der Wärmebrücke, indem der Rolladenbehang /Raffstorebehang (in diesem Bereich ist es genauso kalt wie die Außenluft, vgl. obige Thermografie) komplett AUSSEN VOR dem Fenster sitzt, ÜBER dem Fenster ist also Dämmstoff (= Dämmung des Stufensturzes lt. Zeichnung).
Bei einem Überlager-/Aufsatzkasten sitzt der Behang ÜBER dem Fenster, die kalte Luft reicht also deutlich weiter nach innen.
Zum 50er-Ziegel:

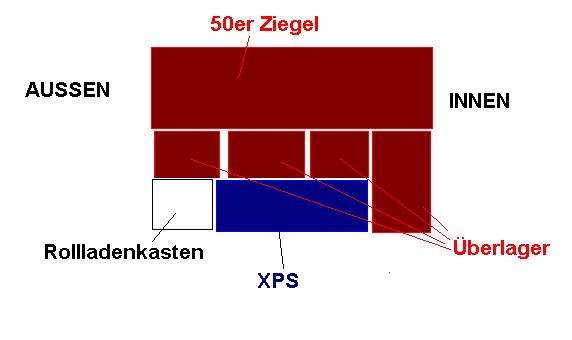

Mit dem 50er-Ziegel hat das nichts zu tun, weil du hier eines (nämlich das innerste) der vier 12,5 cm breiten Überlager auf Normalhöhe setzt und dann die anderen 3 um den Stufenversatz höher. Wenn man von einem Platzbedarf in der Tiefe für den Rolladenkasten von 20 cm ausgeht, kannst du dann mind. 17 cm (3 x 12,5 cm = 37,5 cm minus 20 cm) stark den Stufenversatz auf voller Höhe ausdämmen!
Die Fensterstockaußenkante - liegt beim Rolladen (mit Kastentiefe 20 cm) um diese 20 cm nach innen gerückt (gemessen von der Ziegelaußenkante). Die XPS-Dämmung geht also nicht ganz über beide mittlere Überlager.
P.S.
Wo eine Verschraubung nach oben nötig ist (bei Elementen über
ca. 150 cm Breite), kann ein Verankerungspunkt z.B. mit einem
Purenitklotz geschaffen werden (mit einer entsprechenden Ausnehmung in der Sturzdämmung).
