Hat mir der Fensterhersteller so vorgegeben. Aber wie gesagt, ich habe noch nicht mit meinem Baumeister darüber gesprochen. Bin schon gespannt was er dazu zu sagen hat. Habe mir jetzt nur einmal ein paar Gedanken gemacht, wie es aussehen könnte  Da hätten wir dann wieder oben einen ganzen 50er |
||
|
||
|
@AP99: Wie schon weiter oben beschrieben liegt die Decke nicht auf dem Sturz auf. (Das Bild kann ich leider nicht mehr löschen). Auch wenn es die Sache um nicht viel besser macht... |
||
|
||
|
Gerade unsere Fotos durchgeschaut (auch 50er Ziegel). Wir haben es wie Variante B, nur dass bei uns kein Bereich entstanden ist, der nicht gedämmt ist (weißer Bereich). Die Dämmung vom außen liegenden Sturz wurde uns vom Fensterbauer auch so vorgegeben. Haben wir damals aber auch nicht besonders hinterfragt. Kann mir nur jemand erklären, weshalb das bei Rollläden nicht so gehandhabt wird wie beim Raffstore? |
||
|
||
|
Ja, habe ich gelesen. Die Decke wird aber knapp an die Stürze heranreichen, wenn das "halbwegs" so gebaut wurde wie es gezeichnet wurde --> die Annahme mit "halbem 50er Ziegel" von david1989 wird bei dir also zu optimistisch sein. Das wäre auch schade wenn das gelöscht würde ... durch die Bilder (die viel aussagekräftiger sind als das Wort Wärmebrücke) sind künftige Bauherren vorbereitet/vorgewarnt (auch wenn es dir nix hilft). |
||
|
||
|
Über dem Sturz ist auf jeden Fall der gleiche 50er Ziegel geschnitten! Ob es immer genau die Hälfte ist, darüber lässt sich streiten.. Ist eine 0,022 Dämmung jetzt hinter dem Kasten notwendig (kost ja) oder ist es eh schon "egal" |
||
|
||
|
Da wo ich den Pfeil (Wärmebrücke) im mittleren Bild dargestellt habe wird der Ansatz von david1989 mit dem halben 50er-Ziegel halbwegs passen, aber direkt darüber ist die Betondecke (die "vermutlich" fast an die Stürze heran reicht) und da stimmt der Ansatz eben nicht --> Hier geht die Wärme in erster Linie über den Beton Richtung Ziegelstürze. Mir wäre es nicht egal, ich würde Resol (Phenolharz) verwenden (und verwende selber auch Resol über den in die Dämmebene gesetzten Fenstern wo Raffstore vorgesehen sind ... 20er-Ziegel mit 24 cm Holzfaser zwischen gekreuzten Lattungen). |
||
|
||
|
Ein Baumarkt in der Nähe hat Austrotherm Resolution lagernd. Jedoch nur die Flachdach mit EPS Plus Beschichtung. Das ist der einzige Unterschied zur normalen. Könnt man diese trotzdem für den Sturz anwenden? Oder hat diese Beschichtung Nachteile? Mfg |
||
|
||
|
Denke, da wird keiner damit Erfahrung haben!? Die Plattengröße wär zwecks Zuschnitt praktischer... |
||
|
||
|
@ap99: Bei der Sache mit der Decke gebe ich dir vollkommen recht. Ich habe rein den Querschnitt im Bereich des Sturzes betrachtet, da Summer2009 meinte die Decke beginnt erst weiter oben. Die R-Werte habe ich anhand der Produktdatenblätter eines Leitl Systems ermittelt. Diese können natürlich bei anderen Herstellern ein bisschen variieren. btw: es wäre wahrscheinlich nicht schlecht im alten thread einen entsprechenden Hinweis zu hinterlassen, das die oben gezeiget ausführung nicht mehr dem heutigen Standard entspricht. |
||
|
||
|
Die beiden threads sind geschlosen. Keine Ahnung ob das ESH ESH [Energiesparhaus] das auch als sinnvoll erachtet ... würdest du einfach eine Verlinkung zu dem thread von executer und evt. zu dem hier vorschlagen? ... ob das jemand beachtet wenn dann ganz unten erwähnt und verlinkt wird? (sicherlich besser als gar kein Hinweis) ... die Bilder sollten ja fast durchgestrichen werden (die tauchen ja bei Suchmaschinen-Bildersuche auch auf) und direkt darunter hingewiesen und zu den aktuellen threads verlinkt werden. |
||
|
||

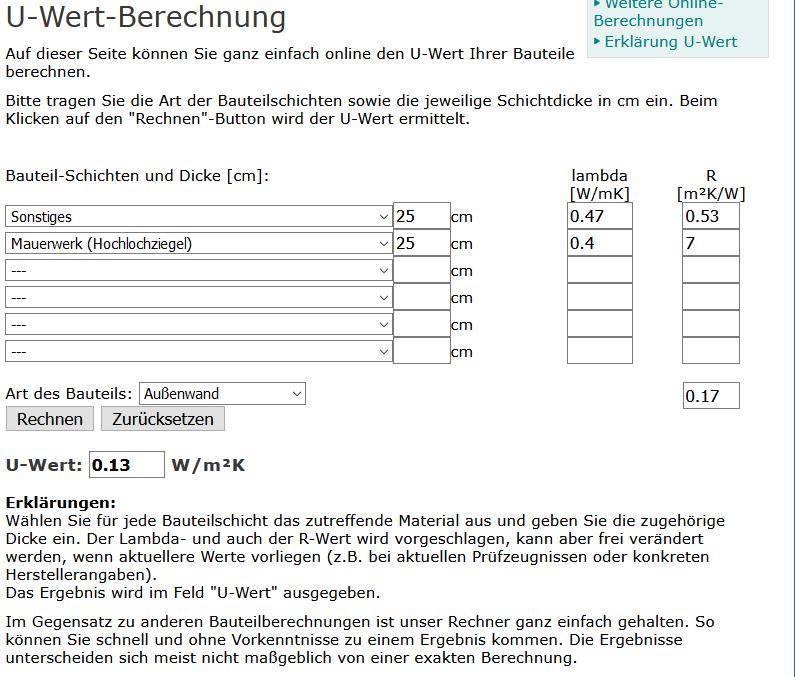

Also ganz versteh ich das nicht. Wenn ich die Variante A habe mit 2 Stürzen 12,5cm mit lambda 0,470 W/mK pro Sturz und dahinter einen 50er Ziegel halbiert mit lambda 0,4 W/mK und ich laut dem Rechner auf einen U-Wert von 0,13 W/m²K komme wie da eine Wärmebrücke enstehen kann?  |
||
|
||
|
Schau dir mal die beiden R-Werte an ... da stimmt beim Hochlochziegel was nicht. d/Lambda = 0,25/0,4 = 0,625 (und nicht 7) ... u-Wert 0,13 würde ja einem gedämmten 50er-Ziegel entsprechen, mit Sturz kann das also gar nicht sein. |
