Beste Antwort [im Thread anzeigen]
|
||
|
Bei 6m wird der Leimbinder schon 20x44cm haben oder so. Statiker schadet aber reingarnix, gehört dazu das richtig durchzurechnen. |
||
|
||
|
Hab einen Bausatz bei skanholz gefunden mit 648cm Dachfläche und 552cm Pfostenabstand. Schaut mir nicht nach 44cm Pfettenhöhe aus...https://skanholz.com/produkte/terrassenueberdachungen/sanremo-3351.html Die 648 sind mir aber zu lange...und mit Verglasung kostet der Bausatz 10k. Ich denke da komm ich billiger weg wenn ich mir das selber zam stelle und die Leimbinder im Holzhandel bestell...und das Glas beim örtlichen Glaserer. |
||
|
||
|
Achtung! Bei der Glaseindeckung zu dem Bausatz sind nur 0,85 kN Schneelast angegeben. Das ist sogar in NÖ an den wenigsten Standorten ausreichend. Bei einer Ausführung als "Vordach" muss zusätzlich ein eventuell abrutschender Schnee von dahinterliegenden Dächern berücksichtigt werden. Schneelast nach PLZ: https://www.dlubal.com/de/schnee-wind-erdbeben-lastzonen/schnee-onorm-b-1991-1-3.html#¢er=47.71324565635052,13.345762499999996&marker=48.20533,16.382945 |
||
|
|
||
|
||
|
Danke für den Hinweis. Weiter unten steht noch dabei: Lieferung von Glas nur innerhalb von Deutschland. War aber eh nur als Beispiel. Hm. Schneelast bei mir knappe 1,5kn. Also fast das doppelte von der skanholz Verglasung. Das heißt das auch die Pfette doppelt so hoch sein müsste? 🤔 Bei der Version mit den Polycarbinatplatten wären 1,5kn Schneelast berücksichtig.... Ich denke die Doppelstegplatten gefallen uns aber nicht...wir wollen kein "Plastik" |
||
|
||
|
Das nicht, denn die Durchbiegung ist vom Widerstandsmoment abhängig und da geht die Trägerschaft in 3ter Potenz ein. Also rechnen, nicht ähnliche Aufbauten schätzen, das geht sicher schief. Die halbe Lasteinflussfläche von 2.5m sind auch 1.25m² pro Laufmeter, bei dir sind es 2m². Du hast also statt 1.06kN/m Linienlast eine Linienlast von 3kN/m... Das Biegemoment ist also auch 3 mal so groß. Und ich behaupte, der Bausatz kommt ziemlich schmächtig daher generell für die Spannweite. |
||
|
||

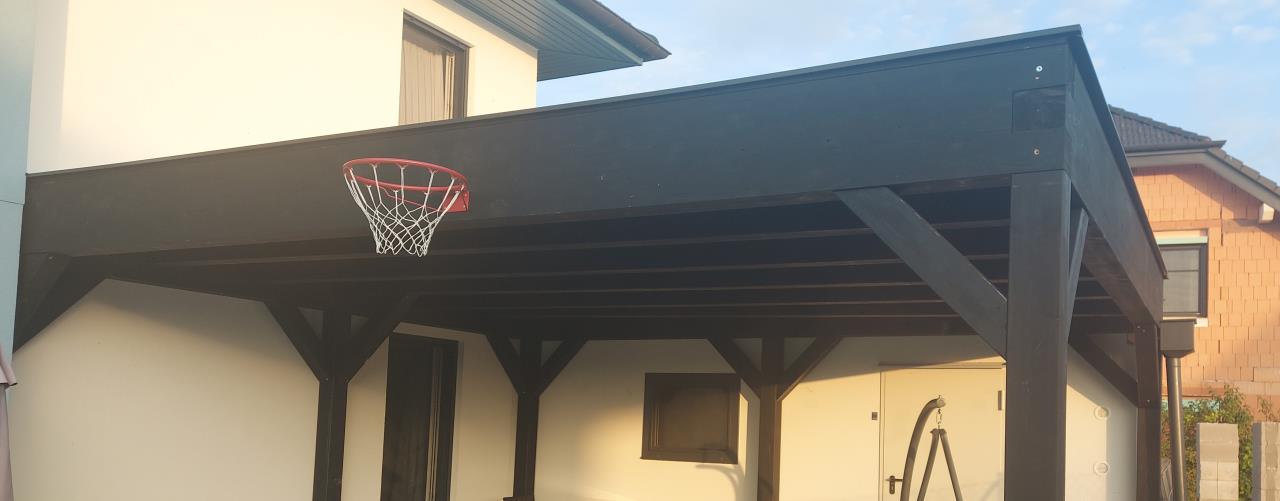

Bei mir war es dass selbe Thema meine bessere Hälfte wollte ebenfalls keinen Steher in der Mitte. Meine Terassenüberdachung hat die Größe 5,5 x 6,15, die Dimension bei mir beträgt 44x16cm :)  |
||
|
||
|
Na da hab ich ja nicht soo schlecht geschätzt:) |
||
|
||
|
Nein, die niedrige Schneelast kommt durch den großen Sparrenabstand und gilt hier nur für das Glas. Werden die Sparrenabstände verringert erhöht sich die Tragfähigkeit vom Glas. Das Eigengewicht der Konstruktion erhöht sich nur um die zusätzlichen Sparren und die Befestigungsschienen. Das Gewicht vom Glas und die Schneelast auf die Konstruktion bleiben aber gleich. |
||
|
||
|

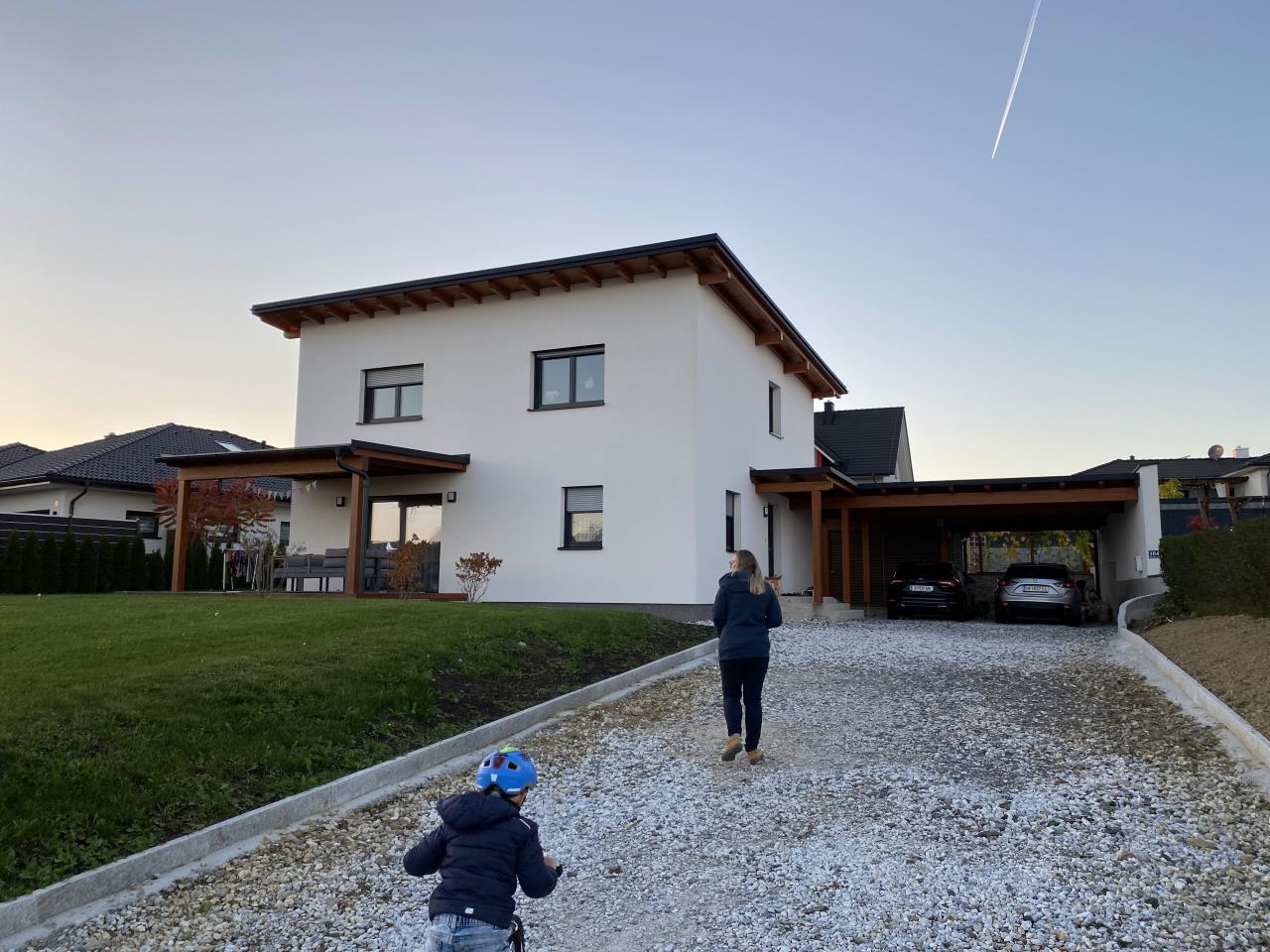

Also ich hab beim Carport 6,5m Spannweite zwischen der Brandwand (auch Holzfertigelement) und der Säule neben der Eingangsüberdachung (16*16) und die Pfette hat 16*30. Terasse hat nur 4,5m Spannweite zwischen den Säulen aber gleiche Dimension. (wegender Optik)  |
||
|
||
|
Ui 44cm is schon sehr fett... Aber 30 würde ich meiner frau sicher noch unterjubeln können. @wiesi87 Schneelastzone 2? Und holzschalung+blechdach? Wiegt wahrscheinlich so viel wie glas 10mm oder?. |
||
|
||
|
30cm ist um den Faktor 3 schwächer als 44.(weil das a Widerstandsmoment b*h³/12 ist) Bitte mach eine Statik, sonst geht das schief. Ob es bei dem Carport vom Wiesi87 eine Statik mit einer realistischen Lastaufstellung gibt würde ich hart bezweifeln. Geht eh gut bis zum nächsten Jahrhundertschnee wo es dann reinregnet, da biegt sich das Ding dann durch wie ein Lämmerschwanz, und danach kannst es wahrscheinlich abtragen. |
||
|
||
|
20/44 cm ist sicher nicht erforderlich. Habe hier einen 16/46 Träger mit wesentlicher höherer Einflussbreite und 4 kN Schneelast nachgerechnet: https://www.energiesparhaus.at/forum-carport-durchgangshoehe-zu-gering-wie-loesen/65494_1#625475 |
||
|
||
|
Ich werd hier ja nicht einen unterdimensionierten Träger in den Raum werfen. Rechnen ist besser als raten, soviel steht fest :) |
||
|
||
|
Wenn ich davon ausgehe dass ich noch 60 jahre lebe, erlebe ich den Jahrhundertschnee eh nicht mehr 😝. Spaß bei Seite. Wohne im Bezirk Baden in Schneelastzone 2 auf 250m über Meeresspiegel > 140kg/m2 Wann hatten wir zuletzt so viel Schnee? Das wären ja 1-2 m Neuschnee... Und macht das einen signifikanten Unterschied ob die Pfosten/Steher 5 oder 6m Abstand haben wenn die Pfette 6m lang ist? Ah ja und noch was ist mir eingefallen...ich hab ja 2 Pfetten, teilt sich da die Last durch 2? |
||
|
||
|
Schneelastzone 3, genaugenommen. Holzschalung und Foliendach. 3 Grad Gefälle. Die 2 Pfetten mit der größten Spannweite sind allerdings nach hinten nur 2.5 Meter auseinander, dann kommen 3 Meter bis zum Kellerersatzraum. Es läuft nach hinten leicht trapezförmig zusammen. Ist natürlich statisch berechnet. |
||
|
||
|
5m vs 6m Steherabstand macht schon was aus. 44% größeres Feldmoment bei 6m Abstand. |
||
|
||
|
Ja mit 5m Steherabstand kann ich leben. Brauch ich noch wen der mir das kurz durchrechnet...wenn das wer kann bitte melden. |
||
|
||
|
Ich hab leider die Routine nicht mehr nach 12 Jahren nur im Tiefbau, deshalb wäre es etwas unseriös, sonst würde ich gerne direkt helfen. Aber jeder aktive Hochbau-Bauingenieur macht dir das in längstens einer halben Stunde denke ich :) eigentlich brauchst du nur 3 Formeln und ein bisschen Basismathe. |
||
|
||
|
Man kann Alles berechnen wenn man das möchte, man kann es aber auch übertreiben. Man kann einem Fachmann (in diesem Fall eben Zimmermann) vertrauen. Mein Tipp: Geh zum örtlichen Zimmerer, beschreib ihn dein Projekt, kauf bei ihm das Holz - dann wird er dir auch die richtige Dimension sagen - er kennt die örtlichen Schneelasten und wird Erfahrung damit haben. Wenn es ein "kritisches" Projekt sein sollte, wird er ohnehin die Statik rechnen. Bei einem Jahrhundertschnee würde ich das Dach ohnehin vor einem eventuellen Regen abschaufeln. |
||
|
||
|
@mani11: mach mal eine einfache Skizze mit allen erforderlichen Angaben wie • Dachlänge und Breite • Vorsprung • Abstand der Säulen • Kopfbänder? 2 oder 4 /Pfette • Neigung oder Höhenunterschied • Was ist dahinter? (ggf. mit Neigung + Höhenangabe) • Evtl. gewünschten Sparrenabstand oder erforderliche Glasstärke (Gewicht) Die Holzkonstruktion inkl. Auflast kann ich Bemessen. Aber eine Berechnung vom Glas mache ich nicht! |
||
|
||
|

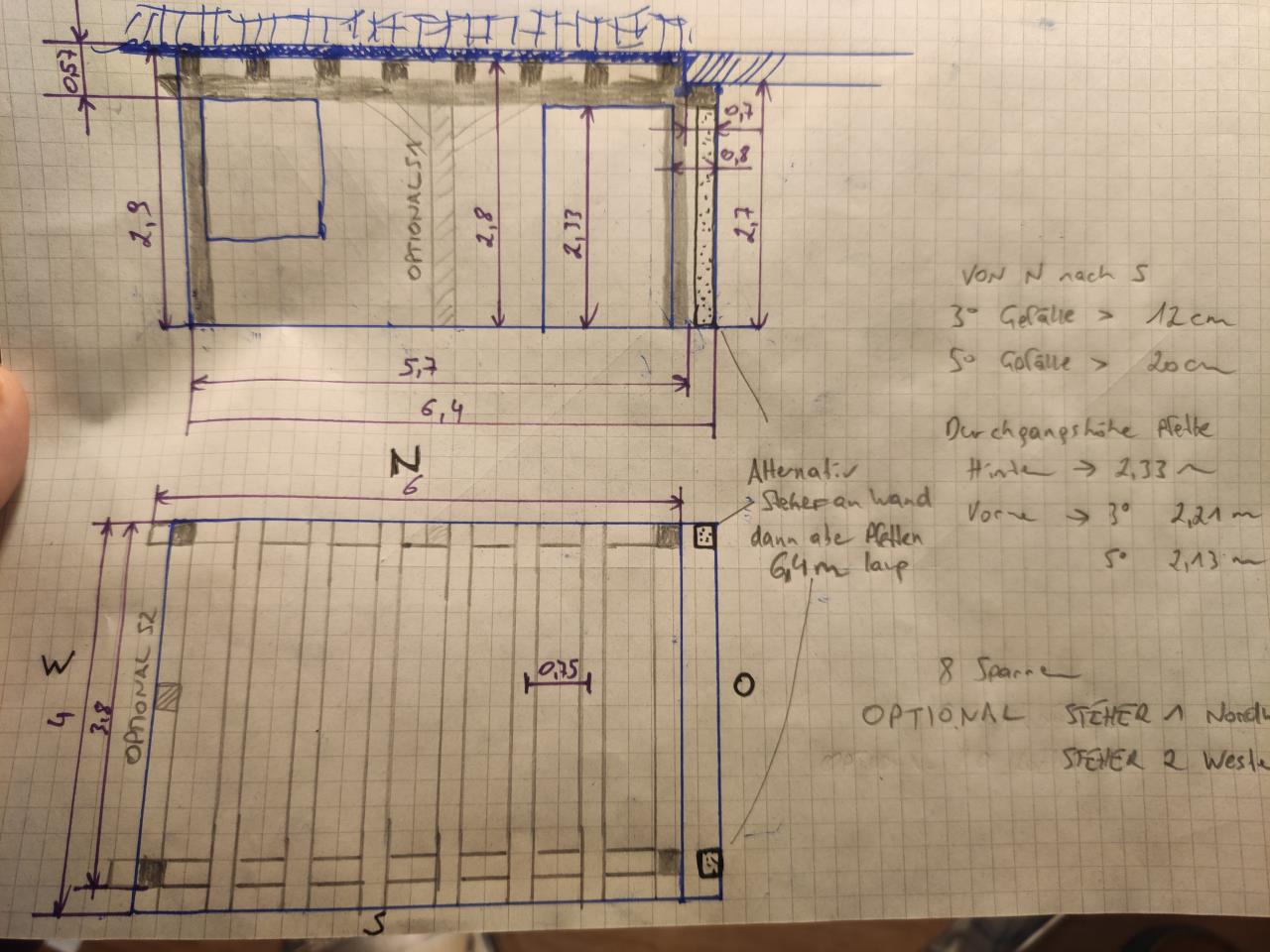

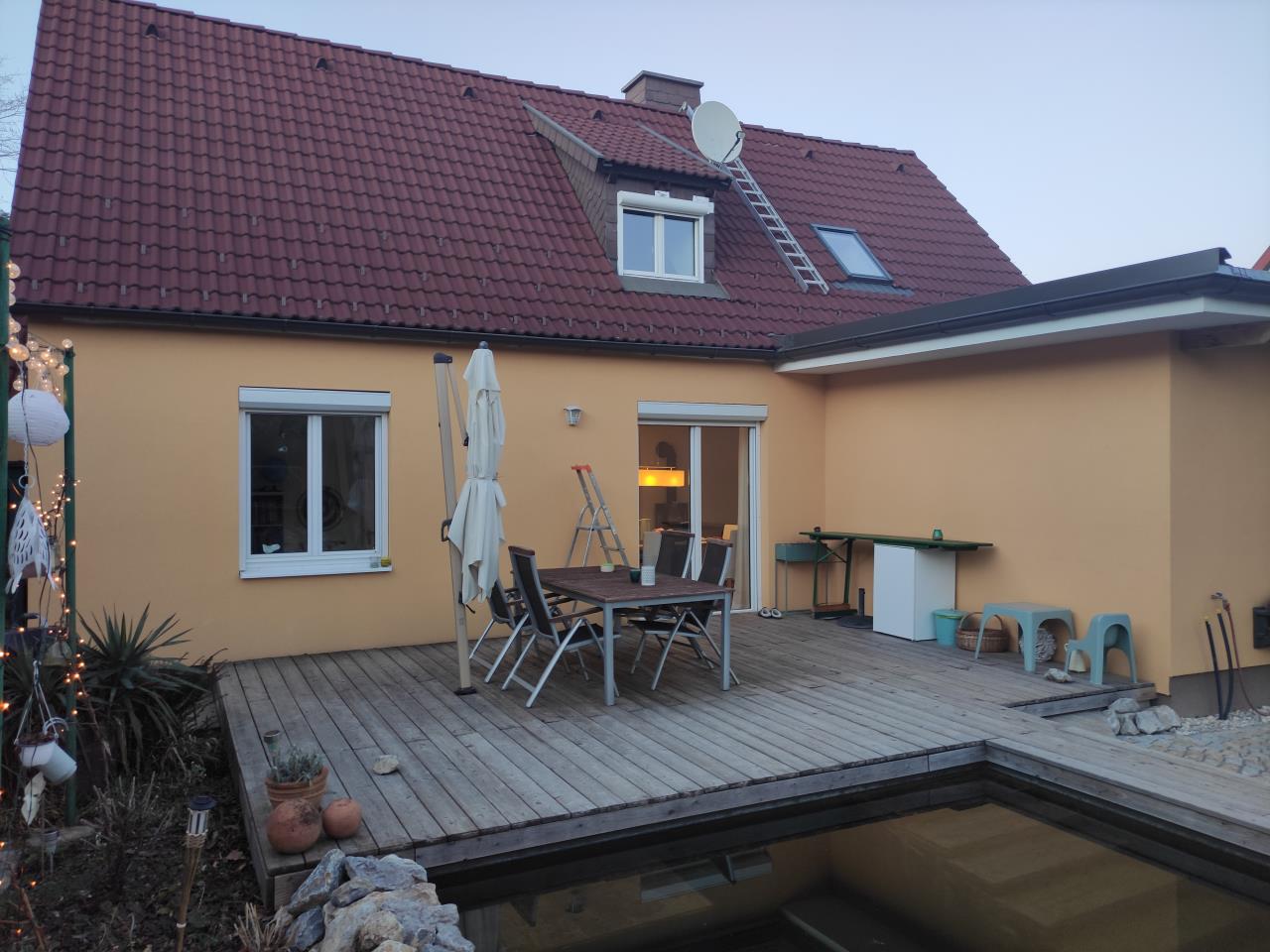

Ich hoffe man kann alles lesen/erkennen. Wie ich fertig war mit dem Zeichnen sind mir die Kopfbänder in den den Kopf geschossen. 🤪 Tja...wenn ich die Steher links vom Fenster und rechts von der Türe mache habe ich die Kopfbänder davor...daraus ergab sich dann die Idee die 2 seitlichen Steher (schwarz) ganz nach rechts zu versetzen. Ergo wären die Pfetten länger. Und beim Steher beim Fenster muss ich das Kopfband weg lassen. Da fällt mir keine alternative ein. Des weiteren hab ich nur 57cm Platz von Fenster/Türe Oberkante bis Unterkante Dachziegel. (Dachrinne würde ich nach vorne versetzen auf die Terrassenüberdachung) 2 Optionale Steher hab ich dann noch eingezeichnet die mich nicht stören würden. Somit könnte man die Pfette über Fenster/Tür kleiner dimensionieren wenn nötig. Wie ihr am Foto sehen könnt wollen wir beim Pool keinen Steher. -VSG 10mm hat 25kg/m2 -Sparrenabstand 75cm ergibt 8 Stück -Seehöhe 254m Zone 2 > 145kg/m2 -alles aus Leimbindern Fichte GL24h ca. 450kg/m2   |
