Warum drei Reed kontakte? Normal reichen doch zumindest Verschluss und Öffnungsüberwachung. Der zweite Flügel ist doch irrelevant?! Habe die Reeds direkt über die Fassade verkabelt (hinterlüftete Fassade) und kann dir somit nicht weiterhelfen... Viele sezten Dosen direkt neben die Fenster die dann überputzt werden und im notfall einfach aufgebrochen werden.... |
||
|
||
|
Hi, es sind aber Kämpfer Fenster es gibt daher zwei eigenständige Flügel mit eigenen Beschlag .. |
||
|
||
|
Wir haben Sensoren, die zwischen geschlossen/gekippt und geöffnet unterscheiden können (Magnet bewegt sich mit Griffstellung mit). So also nur einer pro Fenster nötig. Dose dazu ist unter dem Fenster (ca. Steckdosenhöhe) mit Leerrohr von dort zum Parapet bzw. in den Technikraum (6-adrige Telefonleitung). Ebenso eine Dose oben neben Fenster für Jalousieantrieb, ca. 30cm neben Fenster bzw. 30cm unter Decke. Von dort Leerohr zu Technikraum, bzw. durch Außenmauer (neben Fenster Sturz) Die Dosen werden zugespachtelt und übermalt. Als Abdichtung haben wir die Dichtstopel von Kaiser. Wieso eigentlich Vorbau Rolläden? Ist es eine Sanierung? |
||
|
|
||
|
||
|
Danke Christoph- Ja ist eine Sanierung Kann man den reed Kontakt und die Rollo in einer Dose zusammen fangen oder spricht da was dagegen |
||
|
||
|
Da würde es den Elektriker die Haare aufstellen Niederspannung mit 230V zu mischen. Habs aber ehrlich gesagt auch so gemacht. Dose mit Trennsteg und dann mit 2 Schläuchen in den Schaltschrank |
||
|
||
|
Für den Antrieb wird meist oben in Fensternähe eine Dose gesetzt, von der das Kabel nach aussen geführt wird. Aussen ist üblicherweise eine 4-polige Steckverbingung an dem Kabel, so dass es auch im Reparaturfall kaum notwendig ist, diese Dose zu öffnen. Wenn du 2-flügelige Fenster ohne Kämpfer hast, dann ist der Maximalausbau 3 Kontakte, um alle möglichen Stellungen zu unterscheiden. Bei 2-flügeligen Fenstern mit Kämpfer kann man bis zu 4 Kontakte verbauen. Es gibt wohl kombinierte Kontakte zur Verschluss- und Kippüberwachung, aus elektrischer Sicht sind das aber auch 2 Kontakte. Du schreibst nicht, was mit der Information geschehen soll. Im Idealfall (und nach den einschlägigen Normen) gehen alle diese Kontakte zuerst zu einer Alarmanlage und von dort weiter zu einem Bussystem, z.B. KNX. D.h. neben dem Fenster sollte ein Meldergruppenmodul der Alarmanlage in einer Dose installiert werden. Eine gemeinsame Dose mit der Stromversorgung des Antriebes wäre nur zulässig, wenn die Dose einen Trennsteg hat. Du schreibst auch nicht, ob du überhaupt eine Alarmanlage planst. Wenn nicht, kann statt des Meldergruppenmoduls auch ein Binäreingang in Fensternähe angeordnet werden. Alle Leitungen zu den Magnetkontakten bis in den Technikraum zu führen würde ich nicht machen, da hat man bald ein Kupferbergwerk im Keller! Ausserdem könnte dann die Leitungslänge ein Thema werden. Achte bei den Magnetkontakten darauf, dass du Verschlusskontakte (= angelehntes Fenster wird als offen erkannt) und keine Öffnungskontakte (= angelehntes Fenster wird als geschlossen erkannt) bekommst! Und achte beim Einbau der Fenster, dass die Leitungen zu den Magnetkontakten bis direkt zum Kontakt in Leerrohren liegen und durchziehbar bleiben! Die Zusammenarbeit zwischen Fenstermonteuren und Elektrikern ist manchmal sehr speziell und es entstehen oft recht kreative Lösungen mit eingeschäumten oder eingeputzten Leitungen, gerne auch hinter Fliesen im Bad... Magnetkontakte können auch kaputt gehen, die Reparatur wird dann lustig! Gruß GKap |
||
|
||
|
Danke für eure Antworten. Ja es wird eine Alarmanlage geben voraussichtlich eine jablotron 100. warum brauch ich neben jedem Fenster ein meldegruppenmodul? |
||
|
||
|
Habe auch eine Dose neben dem Fenster oben gesetzt. Aber eine Elektronikdose. Die hat einen Trennsteg und da kann man das Magnetkontaktkabel löten und die Jalousie klemmen. Über die Decke 1 25er Schlauch hin und beide Kabel einziehen |
||
|
||
|

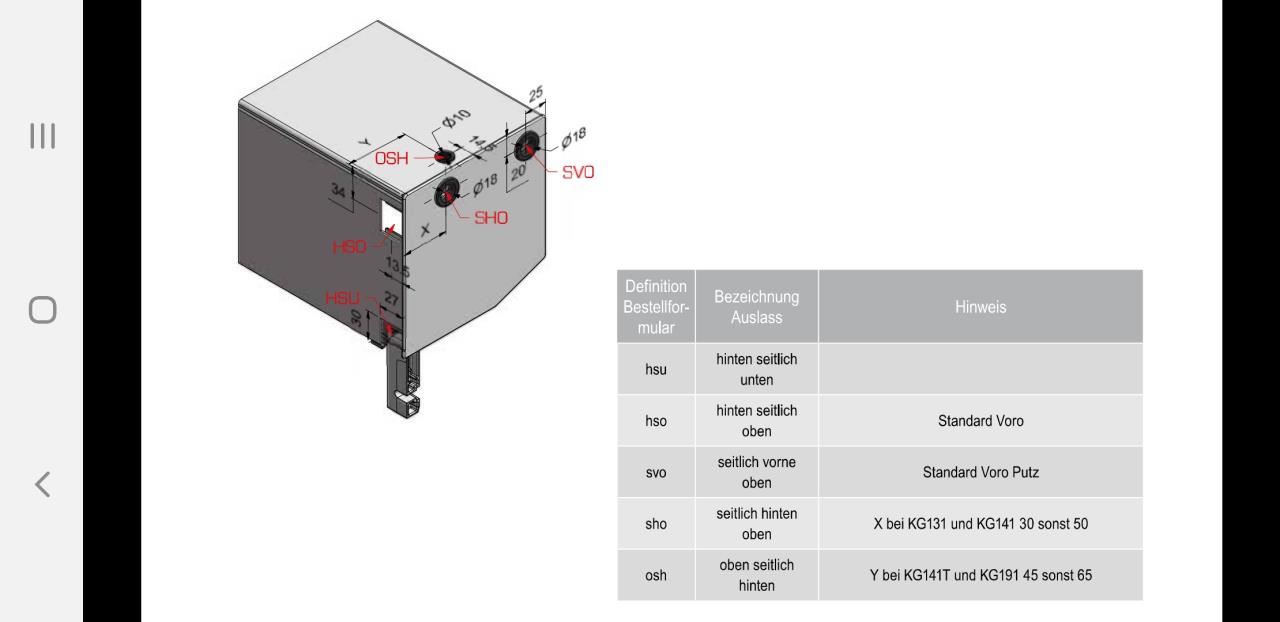

Hat irgendjemand eine Skizze wo sich bei den schlotterer voro rolläden der kabelaustritt befindet , auf der Website finde ich dazu nichts |
||
|
||
 |
||
|
||
|
Danke! Zwei rolläden in einer Dose zusammenfangen sollte aber kein Problem sein oder |
||
|
||
|
Manche Meldergruppenmodule haben 2 oder 4 Eingänge, die sind für diesen Fall ausgelegt. Bei Jablotron heisst es "Bus-Anschlussmodul" und hat 8 Eingänge, man könnte also auch 2 oder mehr Fenster zusammenfassen. 2 Rolläden in einer Dose klemmen ist kein Problem, aber man darf nicht mehrere Antriebe parallel schalten! D.h. jeder Antrieb benötigt einen eigenen Kanal am Aktor! Gruß GKap |
||
|
||
|
Dankeschön! Rollläden sind aber eh Funk , daher ist das mit dem Kanal eohl hinfällig |
||
|
||
|
Bei Schlotterer kann man sich aussuchen auf welcher Seite der Kabelaustritt ist. Bei mir hat es sich so ergeben, dass ich in den Licht-Deckendosen die Raffstore klemmen konnte. Alarmkontakte wurde entweder hinter einem Schalter oder in einer Zugdose geklemmt. |
||
|
||
|
Daher du hast die rolläden auf die gleiche Sicherung wie das Licht gelegt ? |
||
|
||
|
@uzi10: welches Kabel hast du für die Fensterkontakte verwendet? Hat die Fernmeldeleitung Y-ST-Y 2x2x0.8 die nötigen Anforderungen um gemeinsam mit 230v in einem Rohr zu liegen? Macht bestimmt einen Unterschied ob die 230v mit Einzelladern oder im NYM-j verlegt sind. |
||
|
||
|
Nein es wurden mehrpolige Kabel verwendet und im Verteiler auf die einzelnen Aktoren/Sicherungen gelegt. |
||
|
||
|
Habe a LiYCY 4x0,5. Trennungsabstand ist sicher nicht gegeben aber das is mein Haus... und es geht alles. |
||
|
||
|
Für die Mitleser: Bitte nicht mehrere Stromkreise in einem Kabel führen!!! |
||
|
||
|
muss ich dann für jeden Reed Kontakt ein eigenes leer Kabel bis zur Alarmanlage ziehen |
||
|
||
|
Normalerweis schon. Ausser du kannst sie wo in einer Dose sammeln und mit einem Sammelkabel fahrn |
