Trenchplanner FBH-Planung Unterstützung

Hallo Zusammen,

ich hatte über ein Planungsbuero (kennen hier vermutlich die meisten) eine Heizlastberechnung inkl Verlegeplan erstellen lassen. Da ich mit der Auslegung der FBH FBH [Fußbodenheizung] unzufrieden bin, versuche ich aktuell mit dem Trenchplanner die Auslegung der FBH FBH [Fußbodenheizung] selber.

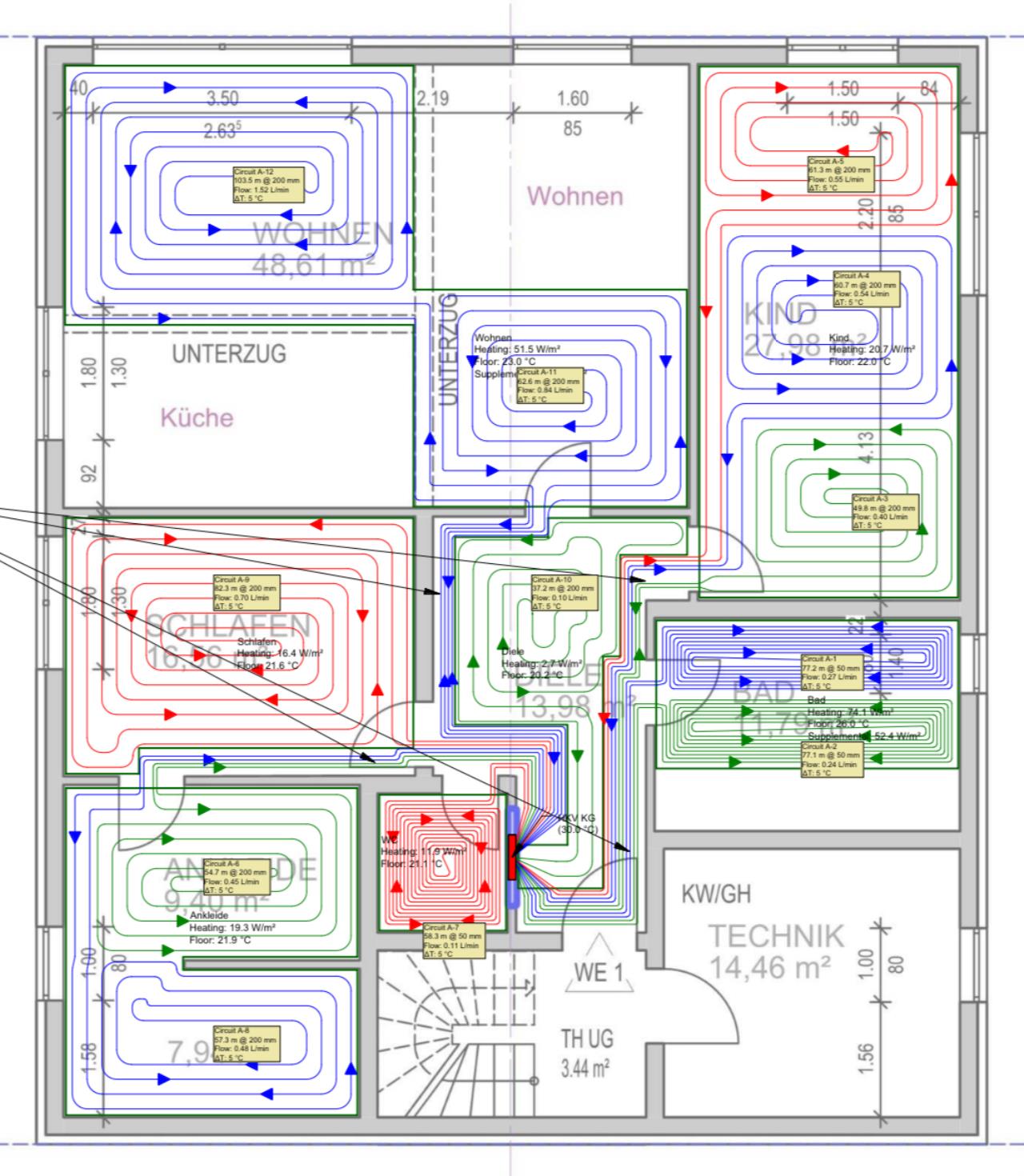

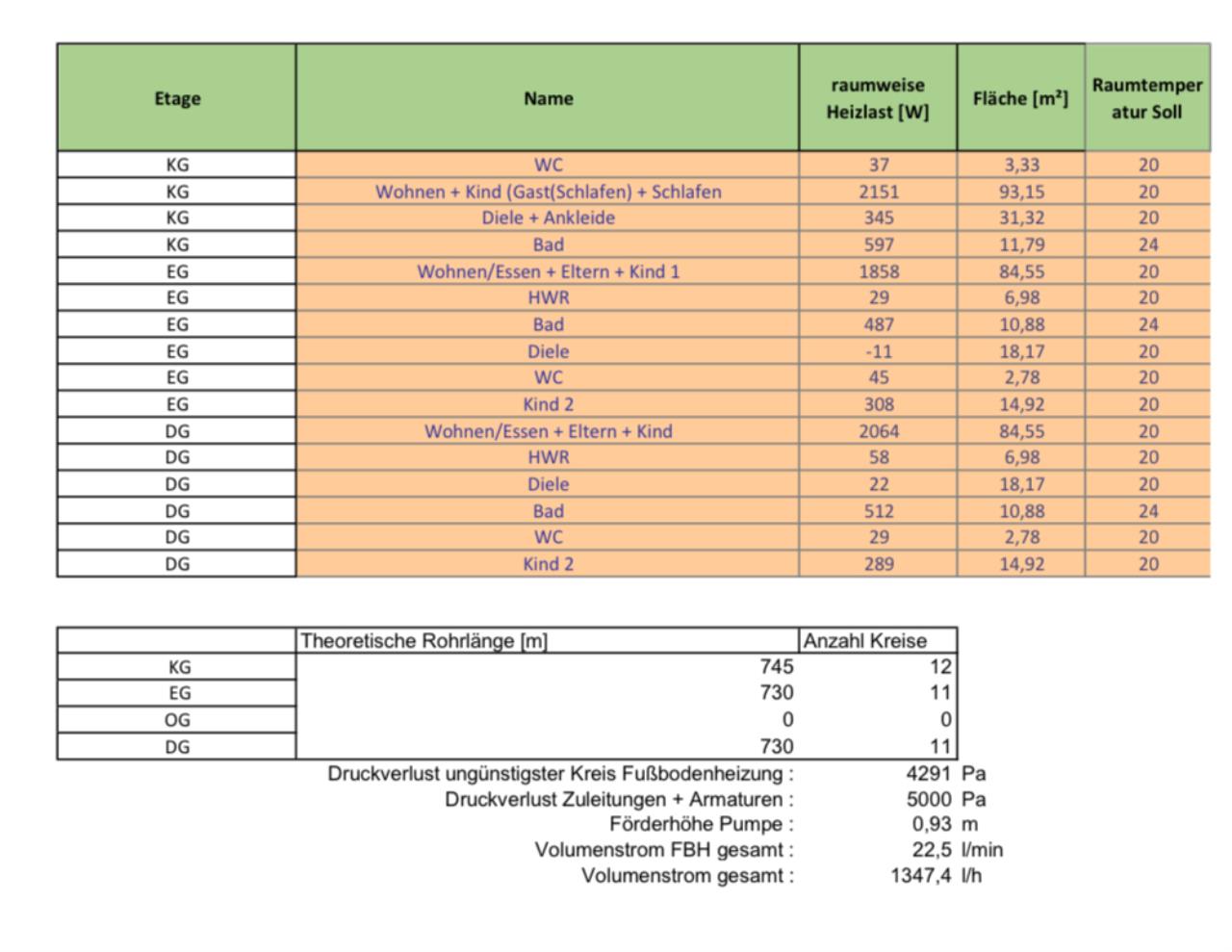

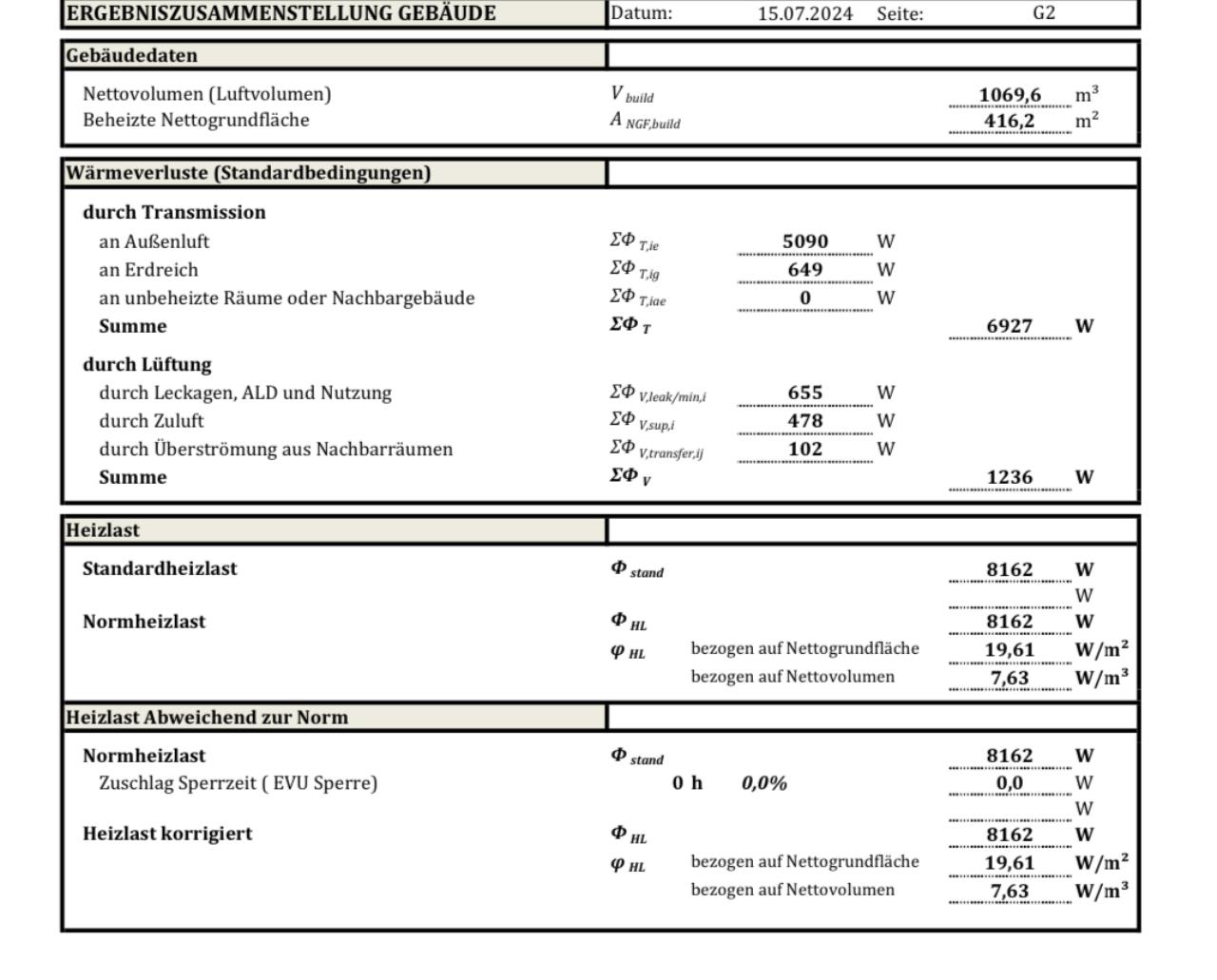

Vom Planungsbuero habe ich bekommen:







Ich habe mit dem Kellergeschoss angefangen. Folgende Probleme/Herausforderungen habe ich aktuell:

Trenchplanner:
1. Ich schaffe es nicht mehrere Flächen in einem Raum miteinander zu verbinden, es funktioniert nur die Verbindung von max zwei Flächen. Was mache ich falsch?
2. Kann man die auf dem Server gespeicherten Testsversuche löschen?

Auslegung:
Es stehen mir für das Stockwerk nur max. 12 Heizkreise zur Verfügung (HKV bereits vom Heizungsbauer montiert. Ich habe nun Testweise mal die Auslegung grob versucht. 10 Heizkreise, 2 bleiben übrig aktuell.

1. Der Heizkreis für das WC ist natürlich viel zu kurz, mit welchem Raum sollte ich diesen erweitern? Das WC benötigt nur 40 Watt und der Flur 20 Watt. Macht überhaupt ein eigener Heizkreis für das WC bei diesem geringen Wärmebedarf Sinn? Ich könnte ihn zwar durch Zusammenlegung mit dem Flur verlängern, jedoch hat der Flur einen noch geringeren Wärmebedarf und zudem laufen durch den Flur ohnehin die Anbindeleitungen.

Meine Überlegung: kein eigener Heizkreis für das Gäste-WC
z.b. im Schlafzimmer einen zweiten Heizkreis mit entsprechenden VA (10-12) und die Rücklaufleitung dann mit dem WC verbinden.

Der Verteiler sitzt Unterputz in der WC/Flur-Wand. Unten könnte ich prinzipiell eine der Anbindeleitungen von einem Heizkreis direkt über den WC-Raum führen.

2. Im Bad bewusst nur einen Heizkreis gelegt, da ich mit 17er Rohr max. VA8 legen kann und dann wiederum die Heizkreise zu kurz wären.

3. Wie würdet ihr die restlichen beiden Heizkreise verplanen, durch die Limitierung auf 12 Heizkreise kann ich maximal VA15 verlegen (außer Bad). Beim Wohnzimmer von 4 auf 5 Heizkreise erweitern und mit engerem VA ? Beim Kinderzimmer von 2 auf 3 Heizkreise erweitern mit engerem VA?

4. Ankleide/Waschraum: Nur einen Heizkreis mit größerem VA 18/20 verplant da der Wärmebedarf gering ist und z.b. der Waschraum nur eine untergeordnete Rolle spielt.

Vom Wärmebedarf her passt es ja aktuell schon bei allen Räumen außer dem Bad.

Allgemeines:
- Ich will versuchen maximal 95-99 m Gesamtlänge pro Heizkreis nicht zu überschreiten. (17er Rohr)
- Wie sind die Druckverluste zu deuten? Beim ersten Versuchen waren diese sehr hoch, habe dann den Vor/Rücklauftemp. von 35/30 auf 30/25 reduziert. Wiviel mbar Druckverlust ist noch ok, gibt es da einen Richtwert?

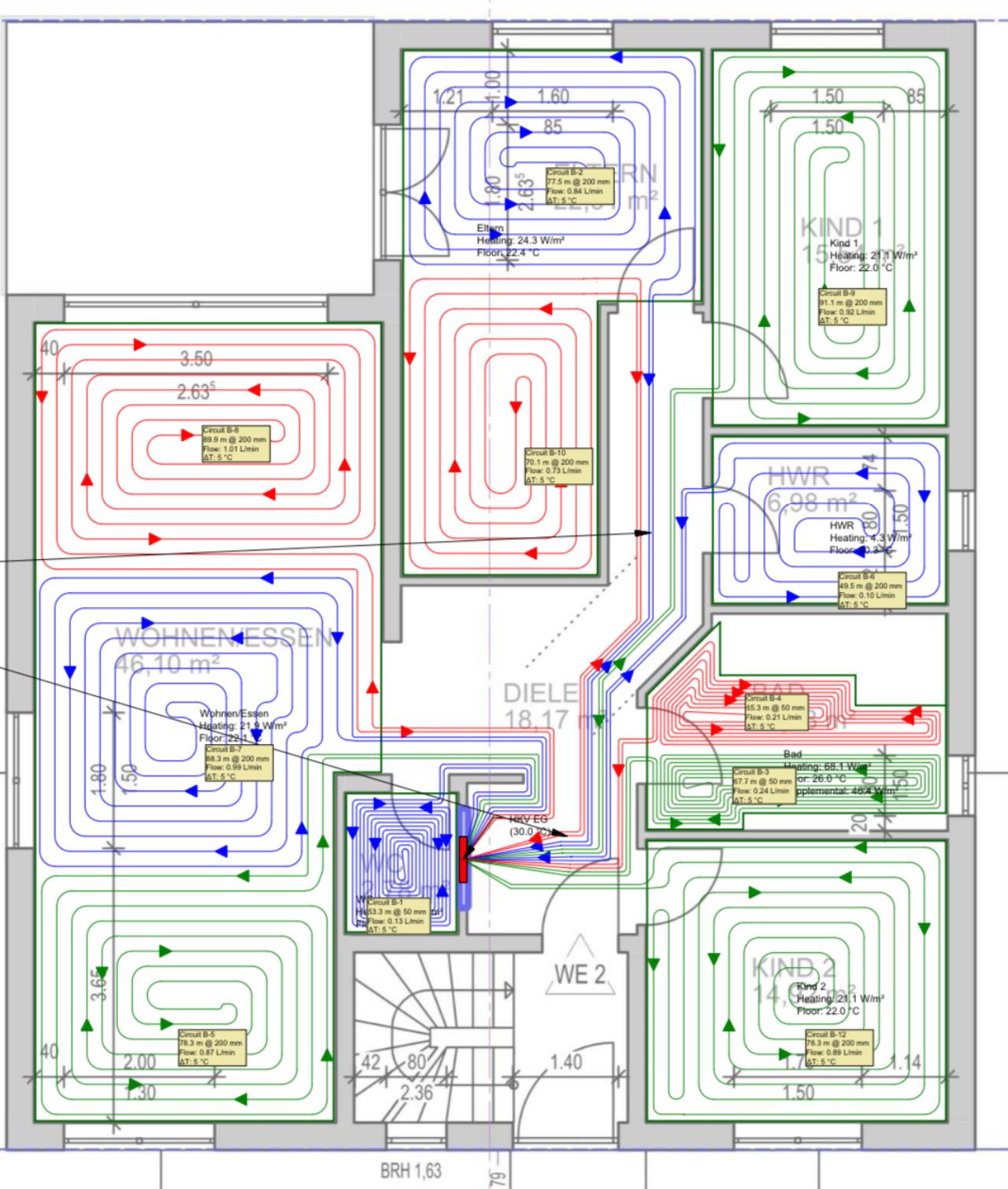

EG-Versuch 1
https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=FT60yNtkRMMn3vuF4MTl

EG-Versuch 2
https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=8RBlgpc4FNsnaYDRLYGi
