·gelöst· Versickerung über RGK

Weil ich selbst danach gesucht habe, aber relativ wenig Informationen bzw. Bilder gefunden habe, wie so eine RGK RGK [Ringgrabenkollektor] Versickerung aussieht, stelle ich selbst ein paar ein.

Eigentlich wollte ich ein Vollsickerrohr und habe das auch so bestellt (z.B. Pipelife Agrosil 2500, Fränksiche opti-drän). Geliefert wurde dann aber ein Teilsickerrohr (von Fränkische). Aus der Not habe ich eine Tugend gemacht und das Rohr einfach "verkehrt" herum verlegt. D.h. der undurchlässige Boden ist oben und unten bzw. seitlich sind die Schlitze zur Versickerung. Das Rohr kommt in Stangen a 6 Meter, die mit Muffen verbunden werden.

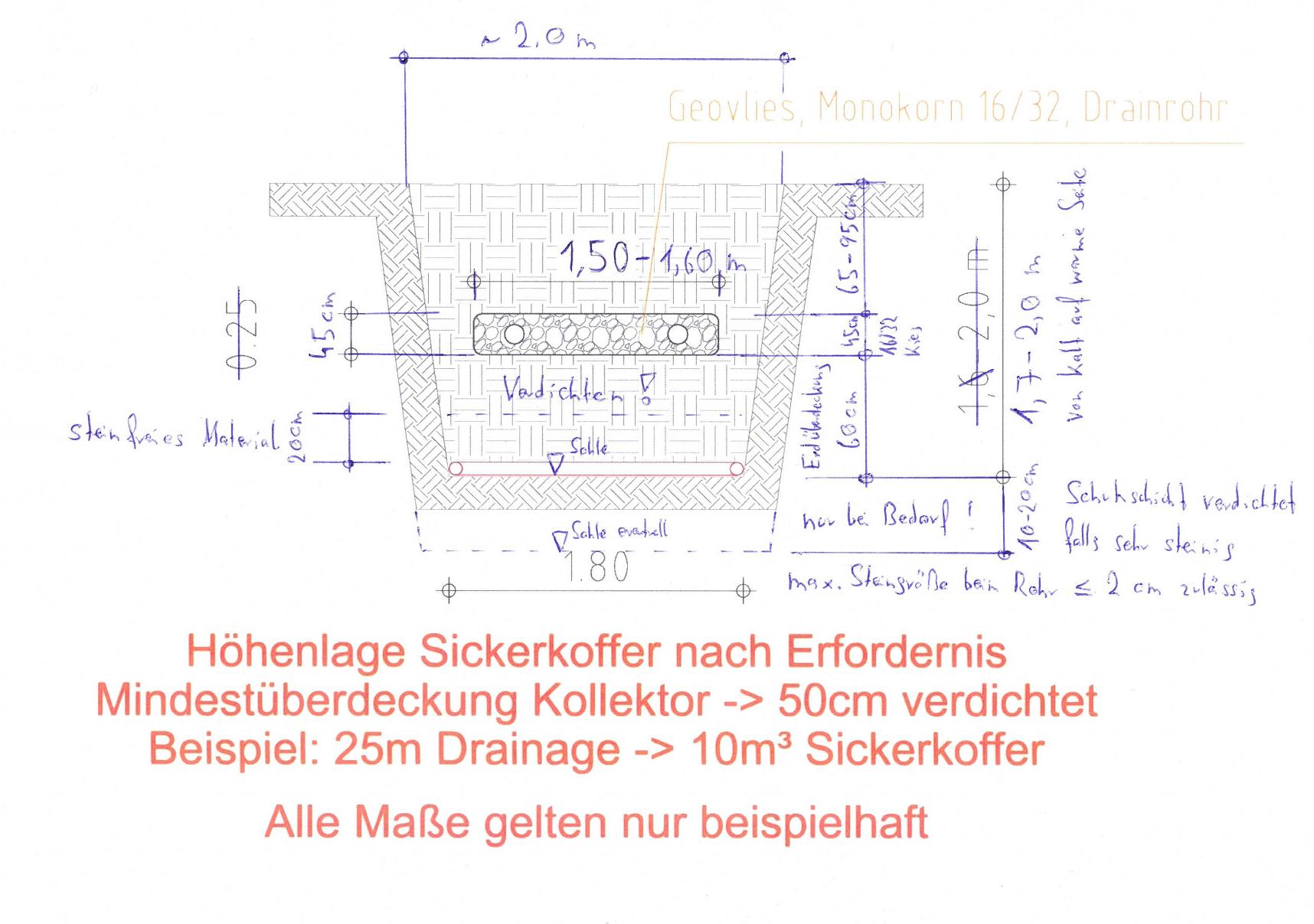

Zuerst haben wir ein Drainagevlies verlegt, auf das dann ca. 30cm Rundkies 16/32 gekommen sind. Als nächstes wurden die Rohre im Gefälle verlegt (ca. 1%). Oben drauf ist dann noch eine Kiesschicht gekommen, bevor die Rohre mit einem zweiten Vlies abgedeckt wurden. Der Kies wurde ca. 1,5m breit verteilt, die beiden Rohre sind ca. 50cm auseinander. Die Länge ergibt sich aus dem erforderlichen Sickervolumen und muss berechnet werden.








Wir werden die kompletten Dachwässer darüber versickern lassen. Dazu wird noch ein 100er Schacht (ca. 1,5m tief) gesetzt. Dort kommen dann die Dachwässer mit 100er KG Rohren rein und ein 150er KG Rohr als Überlauf zu den Drainagerohren (damit Schmutz sich im Schacht setzen kann und die Rohre nicht so schnell verdrecken). Vor den Drainagerohren wird dann ein Abzweiger bzw. eine Reduktion gesetzt Die Verbindung KG Rohr auf Drainagerohr erfolgt mit einer speziellen Muffe. Bilder folgen, sobald wir das fertig gestellt haben.
