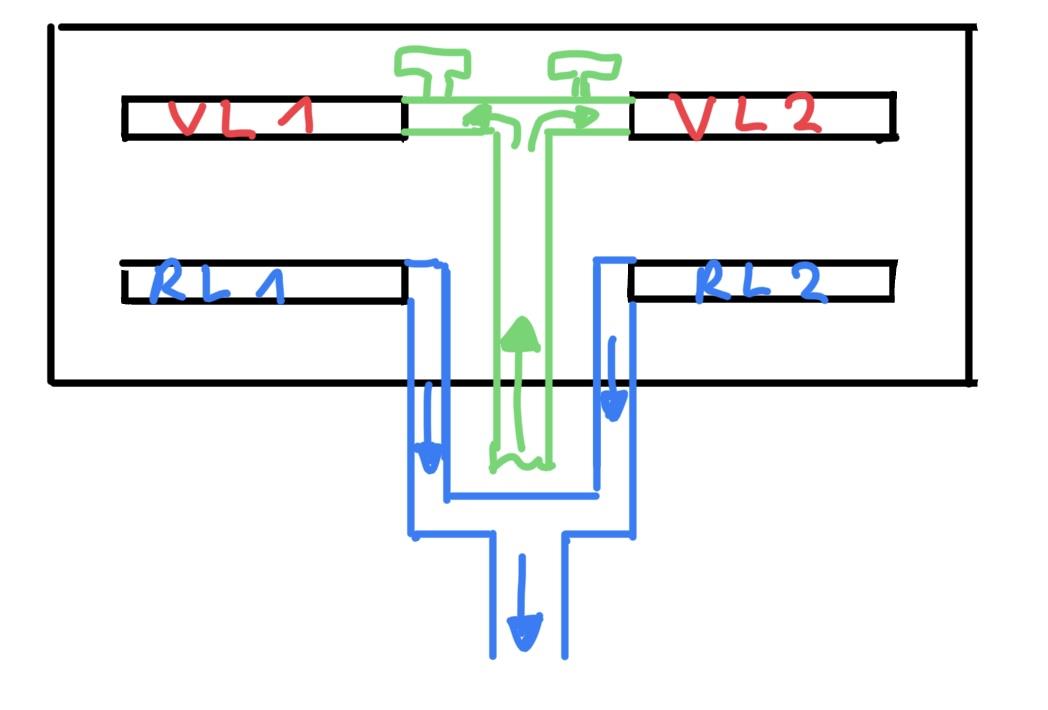

"akzeptabel" ist viel. Als "sehr gut" haben sich hier Auslegungen herausgestellt, wo wir z.B. auf max. ca. 3000Pa Druckverlust der Heizkreise und 3000Pa der Anbindung WP WP [Wärmepumpe] bis HKV gerechnet haben. siehe, hier z.B: https://www.energiesparhaus.at/forum-heizungsauslegung-mit-berhans-tabelle/60386_7#620536 ich würd Kupfer machen bzw. hab ich gemacht. Oder wenn MSVR, dann in Kombination mit Rotguss-Fittings. So z.B wie @berhan: https://www.energiesparhaus.at/forum-berhans-waermepumpenmontage/57743_1#556923 Dann hast die flexibiliät von MSVR UND die geringen Druckverluste der Rotguss-Fittings. am Einfachsten eine dicke Versorgungsleitung, und deine HKV zweigen dort ab. Alle HKV einzeln anfahren ist die Königs-Lösung, aber eigentlich unnötig aufwendig und teuer. schau mal hier, bzw. schau den ganzen Thread an. Ist sehr schön dargestellt/beschrieben: https://www.energiesparhaus.at/forum-erbitte-hilfe-bei-planung-der-hydraulik-von-wp-bis-hkv/62021_1#622418 muss dazu immer @mampfgnom Links raussuchen, der hat das irgendwie schöner hier dokumentiert als ich 😉 ja. Die Anbindeleitung muss dann für den Durchsatz beider HKV dimensioniert sein und die T-Stücke möglichst groß machen, dann passt das schon. |
||
|
||
|

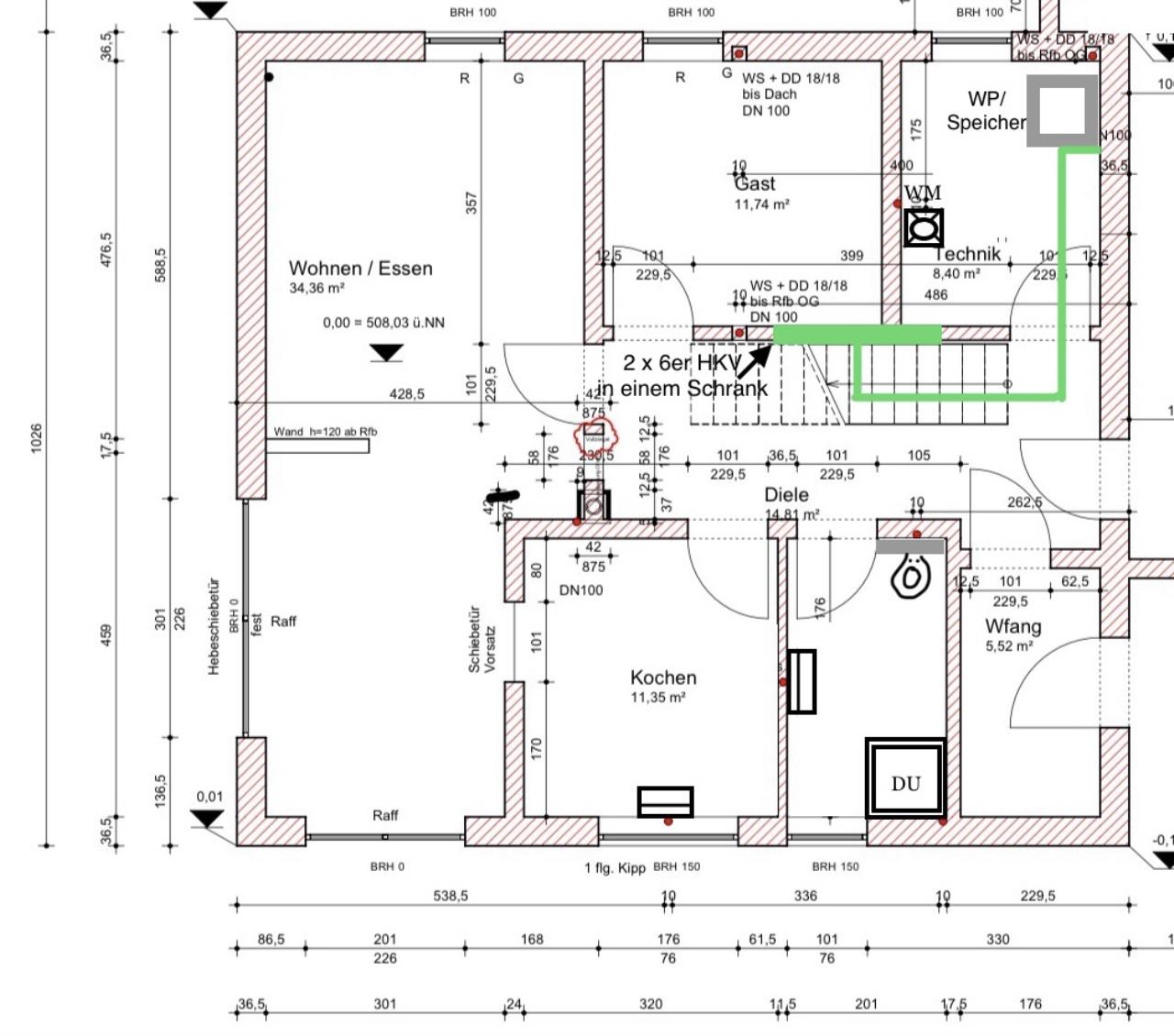

32x3 MSVR aber das T-Stück dann in Rotguss oder Kupferäquivalent. Theoretisch würde ein 26x3 MSVR reichen, nur würdest dann zwei Rohrdurchmesser benötigen, somit würde ich bei 32x3 bleiben. 32x3 MSVR oder Kupferäquivalent. |
||
|
||
|
Hier mein Vorschlag wenn du Kupfer machen würdest: (so mach ich es): Für die 9,5l/min (570l/h): 28x1,5 CU Hier hast du beim Rohr dann ca. 70Pa/m, also gesamt dann ca. 0,1mWs Für die 3,4l/min (204l/h): 22x1,0 CU Hier hast du beim Rohr dann ca. 30Pa/m, also gesamt dann ca. 0,03mWs Für die 5,9l/min (354l/h): 28x1,5 CU Hier hast du beim Rohr dann ca. 30Pa/m, also gesamt dann ca. 0,1mWs Gesamtvolumenstrom beim Hauptstrang an die WP WP [Wärmepumpe] hast du also ca. 18,8l/min (1128l/h) 35x1,5 CU Hier hast du beim Rohr dann ca. 65Pa/m, Alternativ weil der Hauptstrang ja sehr kurz sein wird, könntest du auch noch 28x1,5 nehmen mMn, hier hast du halt schon ca. 200Pa/m, aber die 0,6m/s auf den kurzen Stich wäre noch machbar wenn die Leitung wirklich nur 1-3m ist sag ich mal... Das vorgeschlagene MSVR 32x3,0 von berhan entspricht dem 28x1,5CU (also DN25, 1") Wäre natürlich beide Materialien möglich.. LG |
||
|
|
||
|
||
|
Im EG würde ich mir einen Verteiler machen. Ein 12er is kein Stress. Den Wechselseitig anschließen mit cu 28 oder Msvr mit 32 reicht definitiv. Bei mir ein 16er Verteiler. Bei 15 L/min läuft die Pumpe auf 45 % |
||
|
||
|
Hallo, vielen Dank für die ganzen Beiträge! Macht es keinen Unterschied ob Kupfer oder MSVR bezüglich des Innendurchmessers? Die beiden Materialien haben unterschiedliche Rauhigkeitswerte oder ist dies zu vernachlässigen? Wie genau ist die Verbindung bei MSVR mit Rotguss Fittinge zu verstehen? Sind das NICHT die Standard Fittinge der jeweiligen Hersteller zum verpressen? Viele Grüße Michael |
||
|
||
|

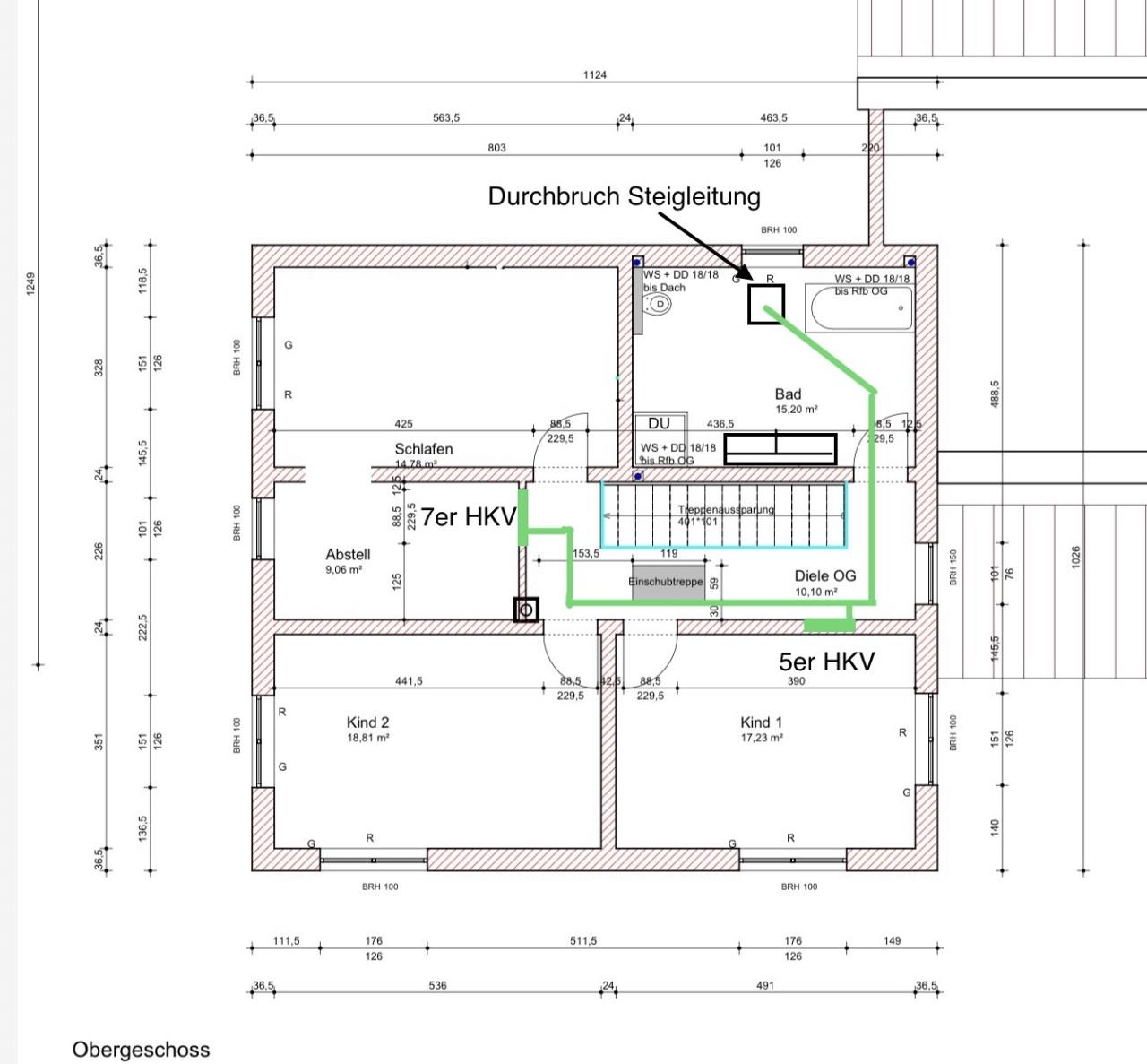

Hi, jetzt geht es morgen los mit der CU-Leitung zu den HKV. Mein Heizungsbauer will die beiden 6er HKV im EG mit Cu 28 anfahren. Den ersten HKV im OG (5er) auch mit Cu 28 und ab dort dann per T-Stück mit Cu 22 zum 7er HKV. (Strecke vom 5er zum 7er HKV sind ca. 7m Vorlauf und 7m Rücklauf) Wär das noch aktzeptabel? |
||
|
||
|
Mein Bauchgefühl würde sagen fahr den letzten auch mit 28 an. Die Strecke wird länger und der Druckverlust erhöht sich. Der wird dazu kaum nein sagen 28er kostet ja auch bissl was mehr |
