Zentrale Lüftungsanlage im Zuge Altbau Sanierung - Bisherige Planung

Teilen: facebook    whatsapp    email
  •  FJM1
14.8. - 15.8.2023
3 Antworten | 3 Autoren 3
3
Hallo Zusammen,

im Zuge der Kernsanierung meines Altbaus plane ich den Einbau einer zentralen Lüftungsanlage inkl. Wärmerückgewinnung.

Ich mache viel selbst und habe mir daher auch zur Lüftungsanlage schon viel Gedanken gemacht die ich hier vorstellen möchte.

Nachfolgend habe ich meine eigene Planung eingestellt.

Meine bisherige Herangehensweise:
- Volumen pro Raum bestmöglich ermitteln
- Raumbuch machen & notwendige Luftwechselrate abschätzen (-> aktuell habe ich dort eher viel, ggf auch zu viel)
- Größe der Luftkanäle abschätzen (Strömungsgeschwindigkeit? Lautstärke? Länge & Bögen berücksichtigen?
- Unterbringungskonzept der Luftkanäle

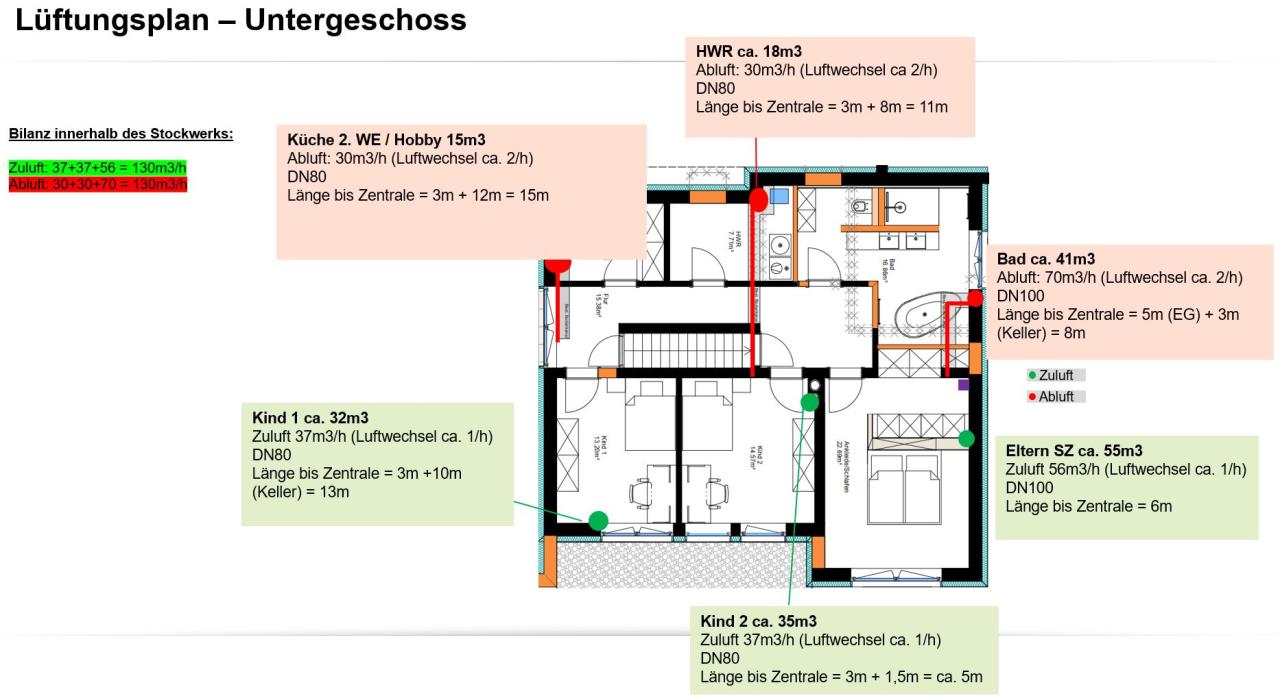

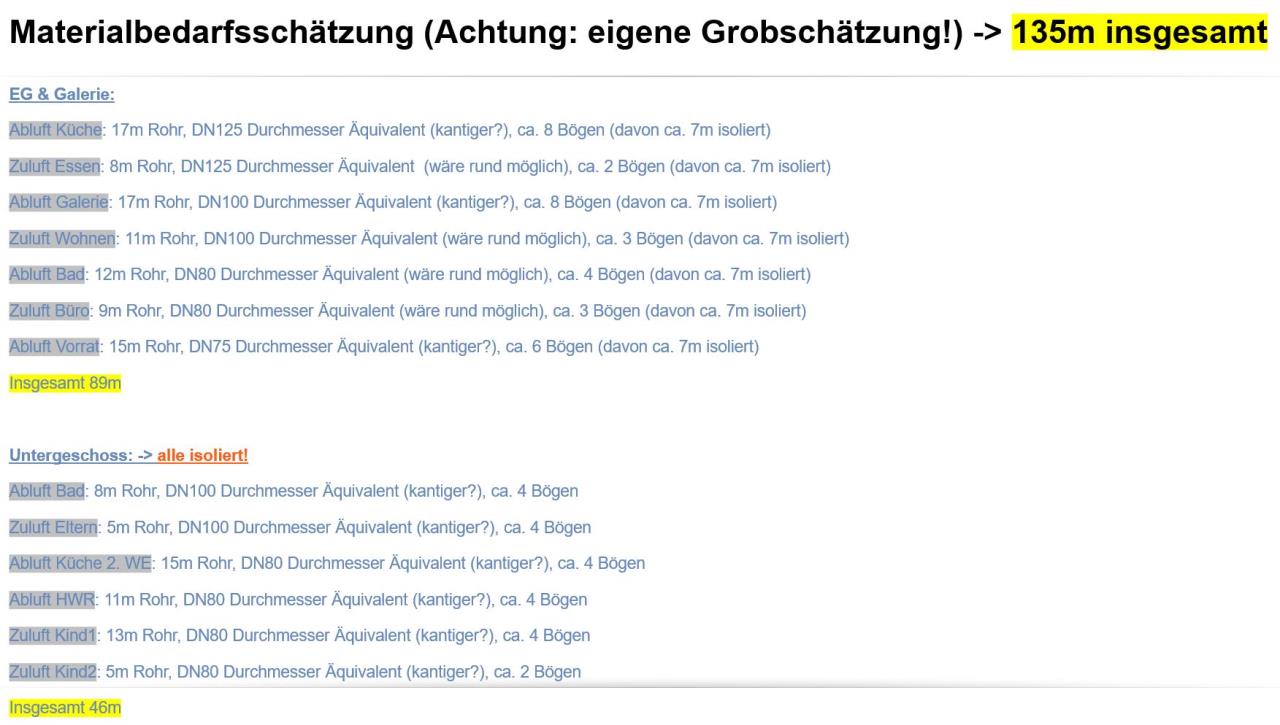

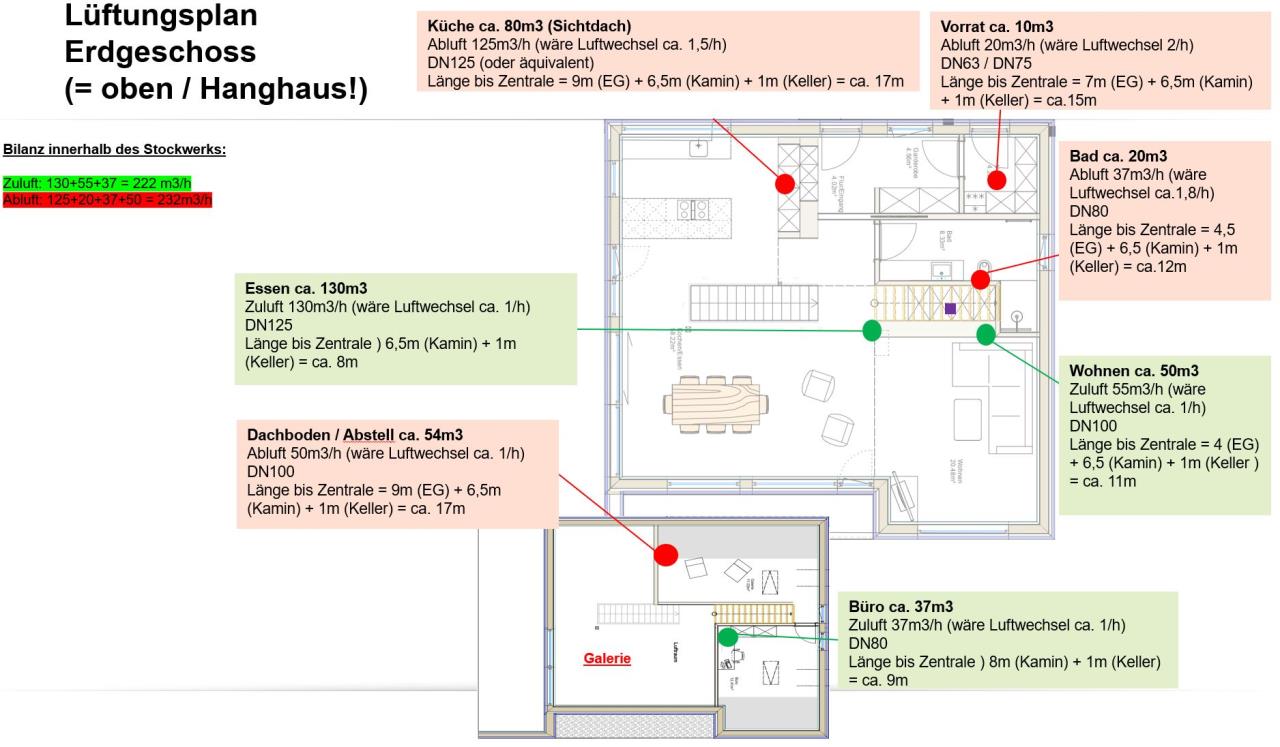

soweit erledigt (siehe Bild)

Jetzt stehe ich an folgenden Punkten an:
- Plausibilisierung meiner eigenen Überlegungen
- Auswahl eines Rohrsystems dass ich gut selbst montieren kann (ich bin schon in den nächsten Wochen an dem Punkt wo ich erste Wände wieder verschließen muss und die Stücke Kanal dann gerne drin hätte)
- Nach Möglichkeit ein System mit optional flacheren Kanälen

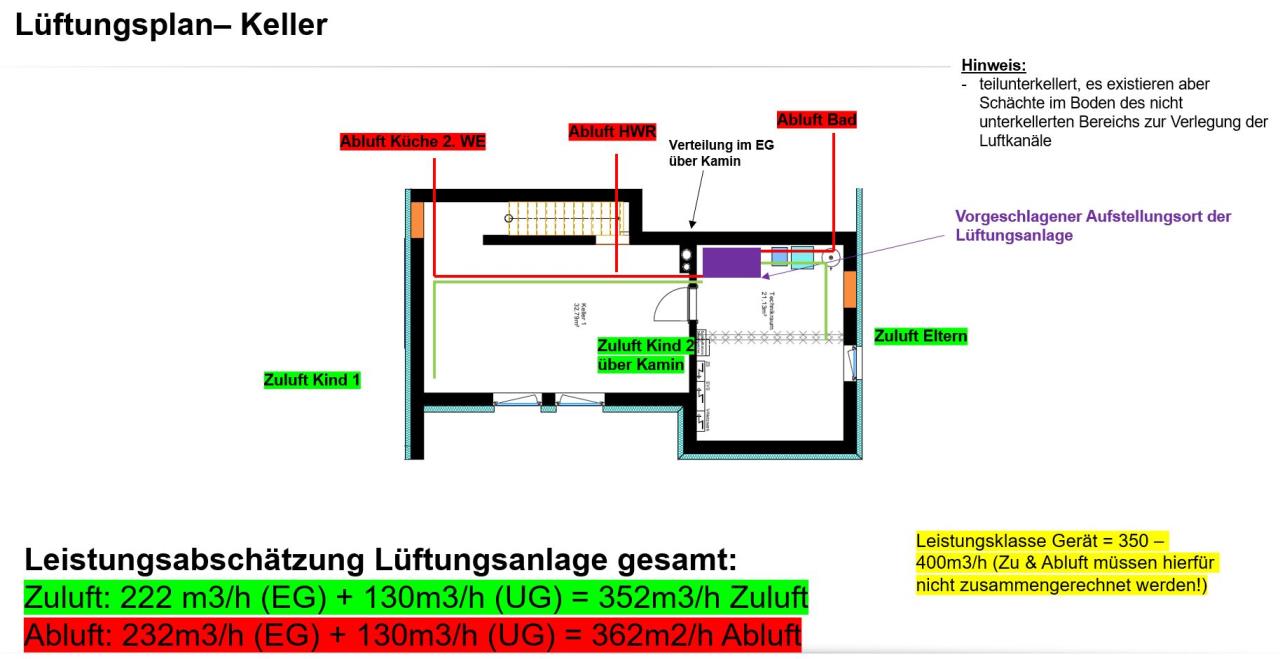

- Aufstellung des Zentralgerätes muss im Keller sein, der Keller ist bei mir aber außerhalb der thermischen Hülle. Wie gehe ich damit um? Isolierung zwingend erforderlich ? (Kondensierung der warmen Luft im Kanal im Keller?)
- Ich würde den Keller gerne minimal mit einbinden, auch wenn es den gesamt-Wirkungsgrad der Wärmerückgewinnung logischerweise verschlechtert (Gedanke: "Müffelkeller" vermeiden)
- Vorgehensweise bei der eigenen Zusammenstellung der "Kleinteile" -> da bin ich gerade etwas überfordert
- Auswahl stylischer Raumventile für Aus- & Einlass

- Die Beschaffung des Zentralgerätes kann auch erst in einigen Monaten erfolgen, aber die Voraussetzungen muss ich jetzt schaffen

Vielen Dank für eure Unterstützung!


2023/20230814134036.jpg


2023/20230814679422.jpg


2023/20230814807162.jpg

2023/20230814806697.jpg

  •  FJM1
14.8.2023  (#1)
kleine Ergänzungsfrage noch:

Gibt es starke Synergien zwischen Wärmepume (z.B. Nibe 1155) und Lüftungsanlage? Macht es Sinn die Geräte vom gleichen Hersteller bzw. möglicherweise sogar als ein Kombi-Gerät zu kaufen?

1
  • ▾ Anzeige
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo FJM1,
hier gibt es dazu Erfahrungen und Preise: Zentrale Lüftungsanlage im Zuge Altbau Sanierung - Bisherige Planung

  •  taliesin
  •   Gold-Award
14.8.2023  (#2)
Ich plane auch gerade eine KWL KWL [Kontrollierte Wohnraumlüftung] in einen Altbau einzubauen. Ich denke du gehst das zu volumenorientiert an. Schlechte Luft hat eine Quelle und das ist typ. der Mensch, nicht das umbaute Volumen.

4 Personen brauchen in der Regel etwa 100m³ Frischluft in der Stunde, besondere Aktivitäten können das erhöhen. Wenn keiner zu Hause ist, dann ist das viel weniger.

Deswegen bin ich das deutlich anders angegangen. Die Luftkanäle sollten natürlich für die Maximalwerte ausgelegt sein. Ein paar Gedanken findest du in meinem thread dazu, der leider aus Zeitmangel auch nicht sonderlich detailiert ist ...

zitat..
FJM1 schrieb: Gibt es starke Synergien zwischen Wärmepume (z.B. Nibe 1155) und Lüftungsanlage?

Eher nicht. Sinnvoll ist die Verwendung von Geräten, die 'kommunikativ' sind, damit sind später 'Spielchen', im Sinne von bedarfsgerechter Lüftung, möglich. Ich habe mich (auch) aus diesem Grund für die Maico WS320 entschieden.


1
  •  leitwolf
  •   Gold-Award
15.8.2023  (#3)
Ich bin erfreut bei soviel Begeisterung für das Thema "energieeffiziente Frischluftversorgung"! Bitte auch weiterhin so viel Engagement, auch wenn ich jetzt ein paar Anmerkungen dazu machen muss.
Bei der Konzeptionierung wurden leider gleich mehrere "Anfängerfehler" begangen, d. h. du bist in einige Fallen getappt, die die Anlage wesentlich verteuern und wahrscheinlich auch komforttechnisch in das Gegenteil verkehren können.

+ Luftwechselzahlen taugen im Wohnbereich nicht, um den Volumenstrom zu dimensionieren. Bewährt hat sich eine Luftrate in Abhängigkeit der Raumlasten für Feuchte und/oder CO2
+ der Gesamtvolumenstrom der Nennlüftungsstufe geteilt durch die Anzahl der Personen der WE sollte im Idealfall zwischen 30 und 70m³/h liegen. Liegt der Wert höher, kommt es wahrscheinlich zu zu starken Abweichungen von der Behaglichkeitsfeuchte sowohl im Winter, als auch im Sommer
+ ich empfehle es aus zweierlei Gründen nicht, den unbeheizten Keller einzubinden, der anfällig für Schimmelbildung ist. Im Sommer würde dem kühleren Keller meist feuchte Luft zugeführt werden, im Winter würden die Wärmeverluste zu einer Absenkung der Zulufttemperatur im Wohnbereich führen. Wenn es nur um die Verringerung von Gerüchen und Verminderung der Schimmelgefahr geht, dann ein eigenes kostengünstiges System mit oder ohne WRG, aber mit Feuchtesteuerung.
+ Wenn möglich Verringerung der Leitungslänge durch Anbringung der Luftdurchlässe im Zentrum des Hauses. Entgegen vieler Vorstellungen von Luftdurchströmung, genügt es lediglich einen Kurzschluss zu verhindern. Die Luft breitet sich ohnehin selbständig im Raum aus und vermischt sich.
+ die Durchmesser der Luftleitungen sollten in Weitsicht auch für Belegungsänderungen (2 Personen pro Zimmer) dimensioniert werden und man muss die Akustik (Anströmung und Art des Durchlasses, Umlenkungen, Drosselbedarf) unbedingt berücksichtigen.

Die Kombination Lüftung+Wp kann Sinn machen, aber das ist vom Gesamtkonzept abhängig. Unbedingt alle Systeme vom gleichen Hersteller zu wählen bringt im Regelfall keine Vorteile.

1
