Hallo miteinander,
habe soeben die Heizlastberechnung für die Fußbodenheizung vom Insti bekommen.
Könntet ihr vielleicht einen kurzen Blick drauf werfen? Meiner Meinung sind ein paar Dinge unschlüssig...
Himmelsrichtungen wurden vertauscht? Solare Gewinne sollten ja auch berücksichtigt werden oder nicht? Hier anscheinend  nicht berücksichtigt oder?
KWL wird auch nicht berücksichtigt oder?
Wieso braucht das kleinere Kinderzimmer, mit weniger Außenflächen mehr Energie? (ja wird es auch brauchen wenn es im Norden ist aber er hat ja West/Ost angenommen lt. Ausrichtung)?
Ich bin grad ein wenig überfordert aber vielleicht könnt ihr mir weiterhelfen.. würde gerne schon nächste Woche die FBH FBH [Fußbodenheizung] legen...


2020/20201110594826.jpg


2020/20201110666958.jpg


2020/20201110659877.jpg


2020/20201110526966.jpg

2020/20201110324431.jpg

2020/20201110304469.jpg

2020/20201110794474.jpg


2020/2020111071334.jpg

2020/20201110314548.jpg


2020/20201110731317.jpg

2020/20201110446189.jpg


2020/20201110863467.jpg

2020/20201110214524.jpg

2020/20201110999050.jpg

2020/2020111057409.jpg

2020/20201110973484.jpg

2020/20201110477105.jpg

2020/20201110721060.jpg

2020/20201110107971.jpg

Danke schonmal für eure Hilfe😀


  •  Pedaaa
  •   Gold-Award
24.11.2020  (#41)

zitat..
SaubererM schrieb: Und kann mir jemand sagen, ob man einen unterschied in den Füßen mekrt, wenn zB 1,5m^2 nur mit Rücklauf sind und daneben geht der Volauf vorbei oder verteilt sich das eh schön im Estrich?

da brauchst schon seeeehr sensible Füße, dass du das merkst.

deine Fragen beantworten ist aber nicht so einfach. Ich bin an meiner Auslegung ein paar Wochen dran gesessen. Nach jeder Änderung wieder nachgerechnet, wieder geändert, wieder nachgerechnet.
Nach einer kreativen Pause für ein paar Wochen, nochmal einen Großteil übern Haufen gehaut, und eine simplere Verlege-Variante gewählt, und wieder paarmal angepasst.

Wenn dus wirklich so machen willst, dass es 100% passt, ist das echt eine Sisyphusarbeit.

Also die Tipps hier sind alle gut gemeint, aber obs tatsächlich so umzusetzen ist, kannst du nur in Stundenlanger Kleinarbeit selbst rausfinden.
jedenfalls soviel dazu:
mein Vorraum wird auch nur durch die Anbindeleitungen für die ganzen andern Räume geheizt.
Allerdings hab ich so gut es geht VL VL [Vorlauf]-Schleifen bei der Eingangstür gelegt. Und dort auch leicht enger verlegt.
RL-Schleifen liegdn eher mittig im Gang.
Und mein Technikraum hat nur den RL RL [Rücklauf] vom Bad mit seeehr großem Verlegeabstand abbekommen.

1
  •  SaubererM
  •   Bronze-Award
25.11.2020  (#42)

zitat..
Pedaaa schrieb:

da brauchst schon seeeehr sensible Füße, dass du das merkst.

ok, dann sollte das kein problem werden 😀

zitat..
Pedaaa schrieb:
deine Fragen beantworten ist aber nicht so einfach.
Also die Tipps hier sind alle gut gemeint, aber obs tatsächlich so umzusetzen ist, kannst du nur in Stundenlanger Kleinarbeit selbst rausfinden.

ja das ist mir schon bewusst, deswegen bin ich ja auch über jeden erfahrungswert bzw. tipp sehr dankbar!

zitat..
Pedaaa schrieb:
mein Vorraum wird auch nur durch die Anbindeleitungen für die ganzen andern Räume geheizt.
Allerdings hab ich so gut es geht VL VL [Vorlauf]-Schleifen bei der Eingangstür gelegt. Und dort auch leicht enger verlegt.
RL-Schleifen liegdn eher mittig im Gang.
Und mein Technikraum hat nur den RL RL [Rücklauf] vom Bad mit seeehr großem Verlegeabstand abbekommen.

an dem bin ich jetzt noch am überlegen, verzweifeln wie ich das mit dem Vorraum und HTR am besten löse...

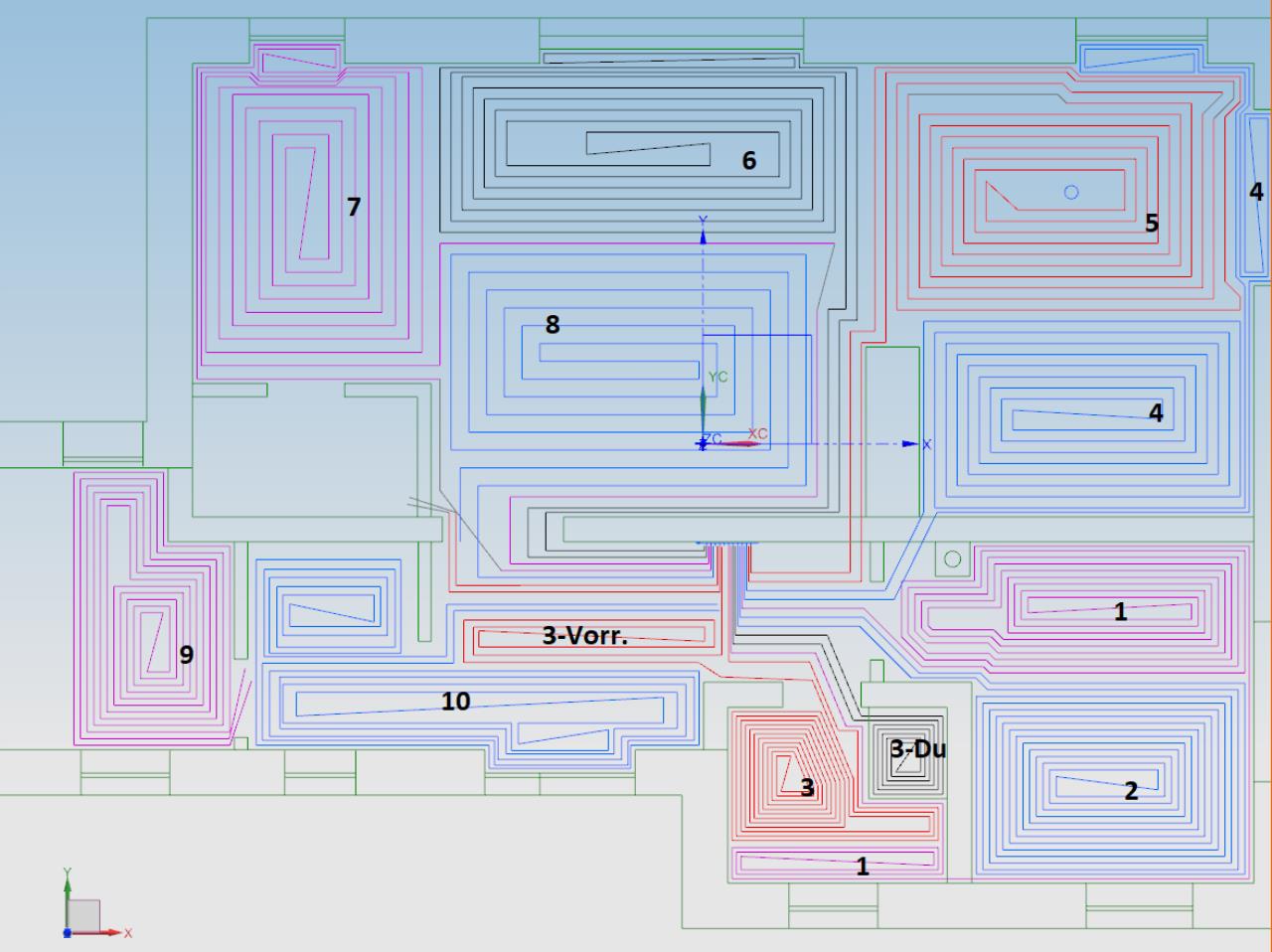

hier habe ich einen kleinen gedangengang schnell (und nicht vollständig) aufskizziert..
extrakreis im vorraum, damit ich den htr bei bedarf zurückdrehen kann.. keine ahnung wie warm es da drin wird..
vorraum könnte dann bei bedarf auch zurückgedreht werden...
hier wären dann die Kreise 10, 8 u. 3 nur so um die 85 meter...rest 95.. und im wohnen/essen wär um ca. 30 m rohr zu viel drin (jetzt noch nicht dabei, das würde beim 8er noch dazukommen), aber das wär ned so tragisch glaub ich...


2020/20201125691272.png

was haltet ihr von dieser variante? mir geht es wirklich nur drum, dass ich im notfall den htr raum zurückdrehen kann..
oder kompletter blödsinn? und noch weniger rohr im htr und schön im gang aufteilen, so wie es hannes vorgeschlagen hätte?...

1
  •  SaubererM
  •   Bronze-Award
26.11.2020  (#43)

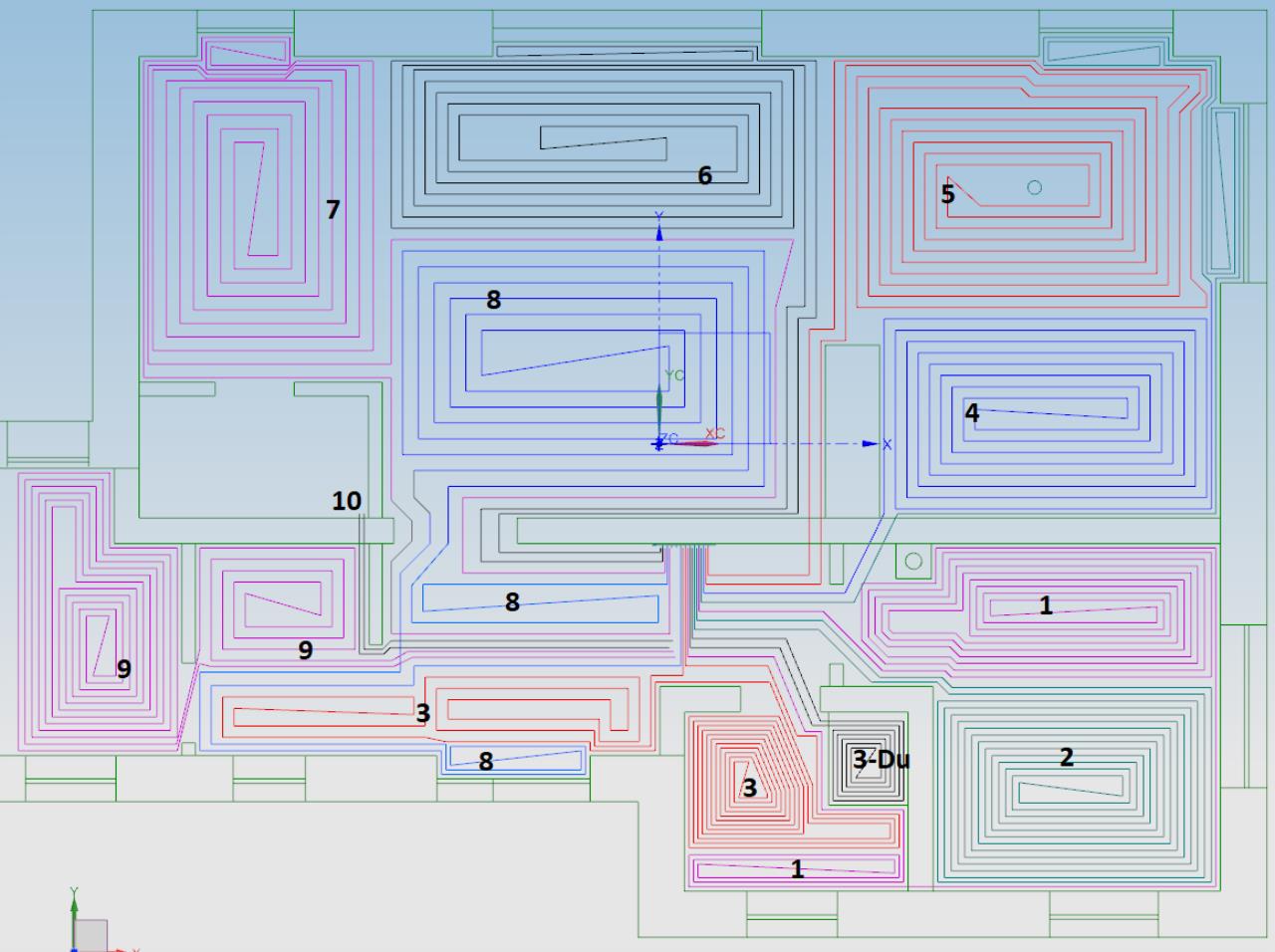

so hätte ich es jetzt gemacht... alle kreise um die 95 meter...
8er kreis bekommt den vl zur tür
8er kreis muss gekreuzt werden.. da werde ich einfach den rolljet die 30 cm aufschneiden, rohr runter und dann zupicken... lt. insti kein problem..


2020/2020112613087.png

-)würdet ihr bei den anbindeleitungen einen schutzschlauch drüberziehen, damit es nicht so warm wird ?

-) ich habe auch schon öfters gesehen, dass beim hvk bei allen vl u. rl beim bogen ein schutzschlauch drübergezogen wurde.. ist das notwendig?

1
  •  berhan
  •   Gold-Award
26.11.2020  (#44)
Ich habe bei der Anbindeleitungen keinen gemacht, liegt ja meist eh in der schüttung. Bei den Übergängen (Materialwechsel) würde ich aber einen machen.

1
  •  SaubererM
  •   Bronze-Award
26.11.2020  (#45)

zitat..
berhan schrieb: Ich habe bei der Anbindeleitungen keinen gemacht, liegt ja meist eh in der schüttung. Bei den Übergängen (Materialwechsel) würde ich aber einen machen.

ich meine bei den vl + rl anbindeleitungen was über den gang gehen zu den kreisen..

1
  •  berhan
  •   Gold-Award
26.11.2020  (#46)

zitat..
SaubererM schrieb: ich meine bei den vl + rl anbindeleitungen was über den gang gehen zu den kreisen..

Ach so, ja da kannst du im Vorlauf einen Schlauch darüber ziehen. Halbiert die Heizleistung in etwa.

1
  •  SaubererM
  •   Bronze-Award
10.12.2020  (#47)
update:
verlegung hat mit dem plan sehr gut funktioniert. klettsystem für laien sehr empfehlenswert, is der höhere preis aufjedenfall wert..
kreislängen zwischen 93 und 96m, htr kreis 89m, speis 50m.

diese woche waren die estrichleger da.. zementestrich..
es wurden wie empfohlen, ein paar trennschnitte gemacht.. ich habe hier überall schutzschläuche über das rohr gegeben..
gestern konnte ich jedoch nicht mehr auf der baustelle sein und es ist leider gekommen wie es kommen musste.. es wurden zwei schnitte auf der falschen seite gemacht wo leider kein schutzrohr mehr drüber war (habe jedoch mehrmals darauf hingewiesen und auch noch markiert .. ja im nachhinein hàtte ich den schutzschlauch um 15 cm länger gelegt, dann hätte ich jetzt dieses pronlem nicht) geht mir ziemlich am oasch..

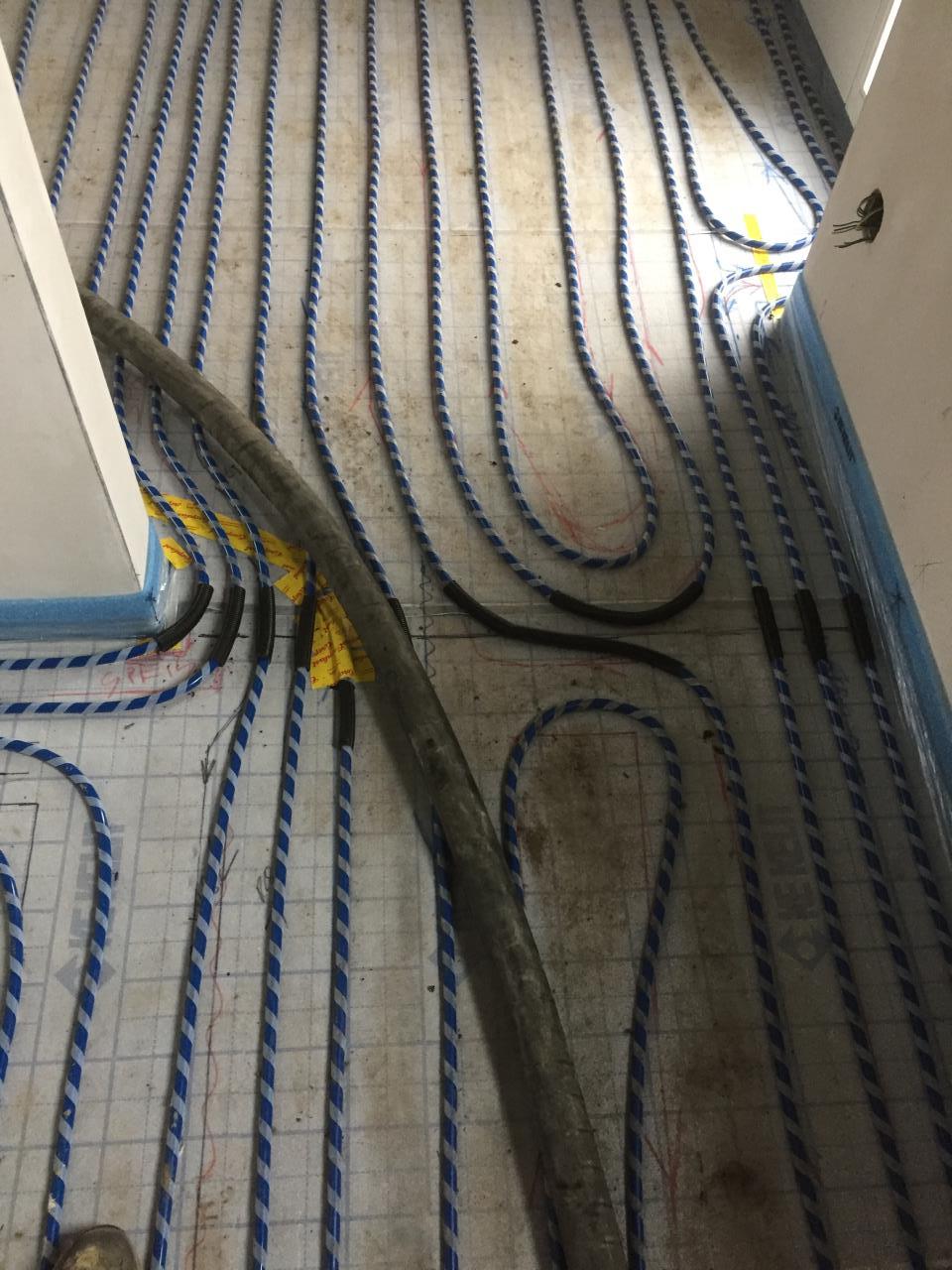

hier sind auch noch so viele rohre.. habe die schutzschläuche auf der unteren seite gelegt und gemacht wurde der schnitt auf der oberen seite (näher bei der eingangstür)


2020/20201210720934.jpg

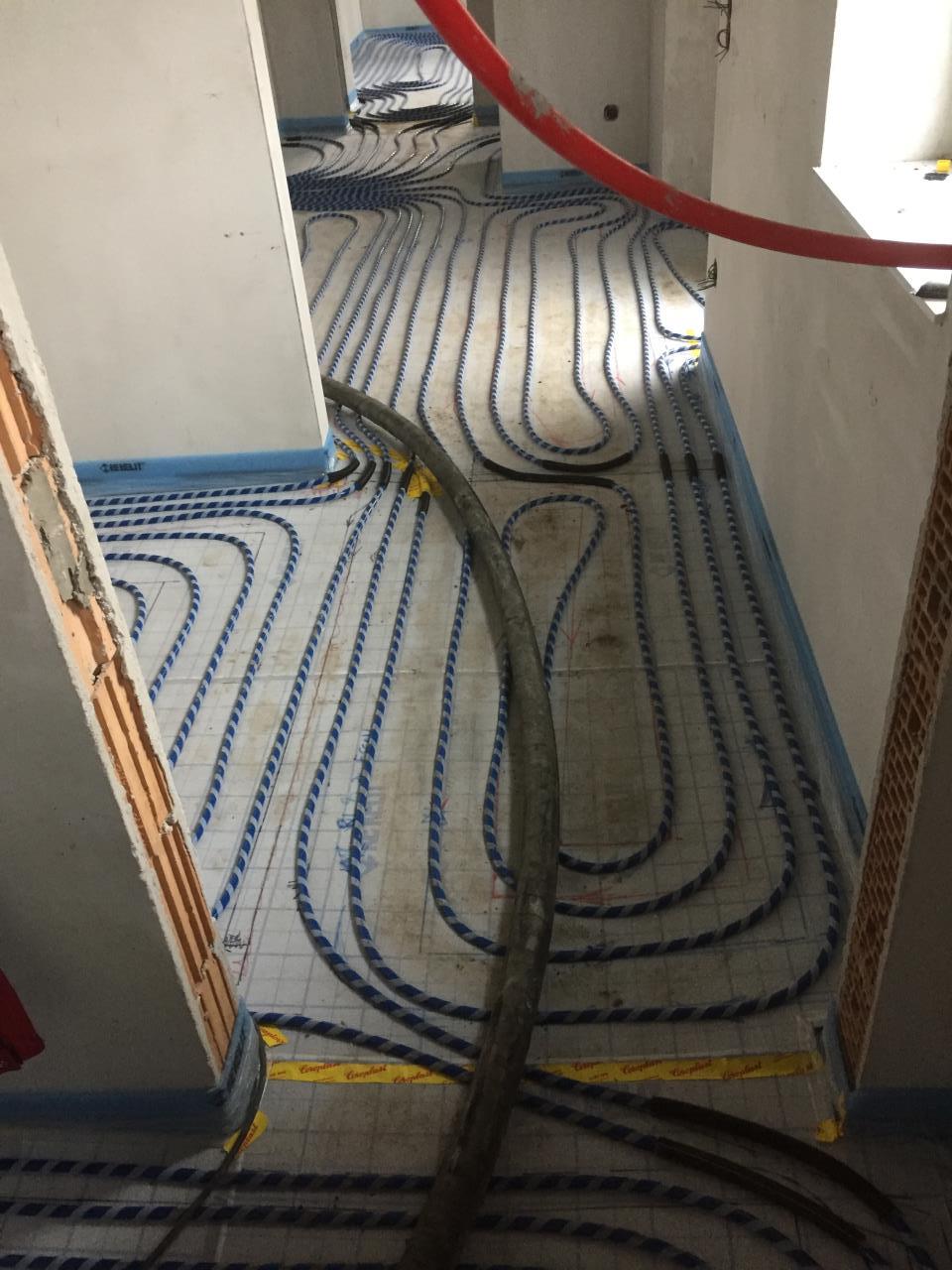

hier zum technikraum auch auf der flachsen seite. unten wurde angezeichnet (also innenseite vom technikraum) oben wurde der schnitt gemacht (außerhalb technikraum)


2020/20201210464118.jpg

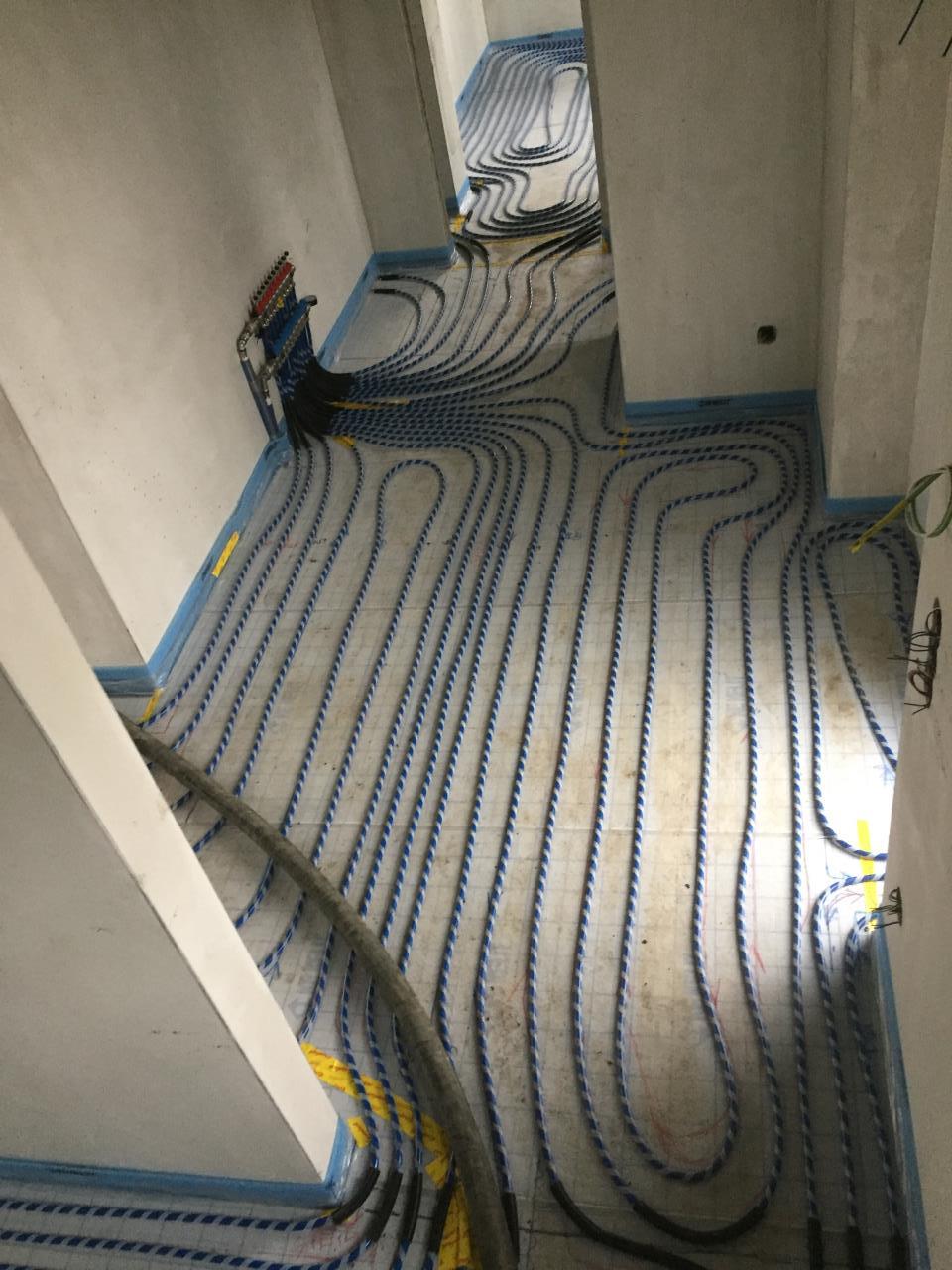

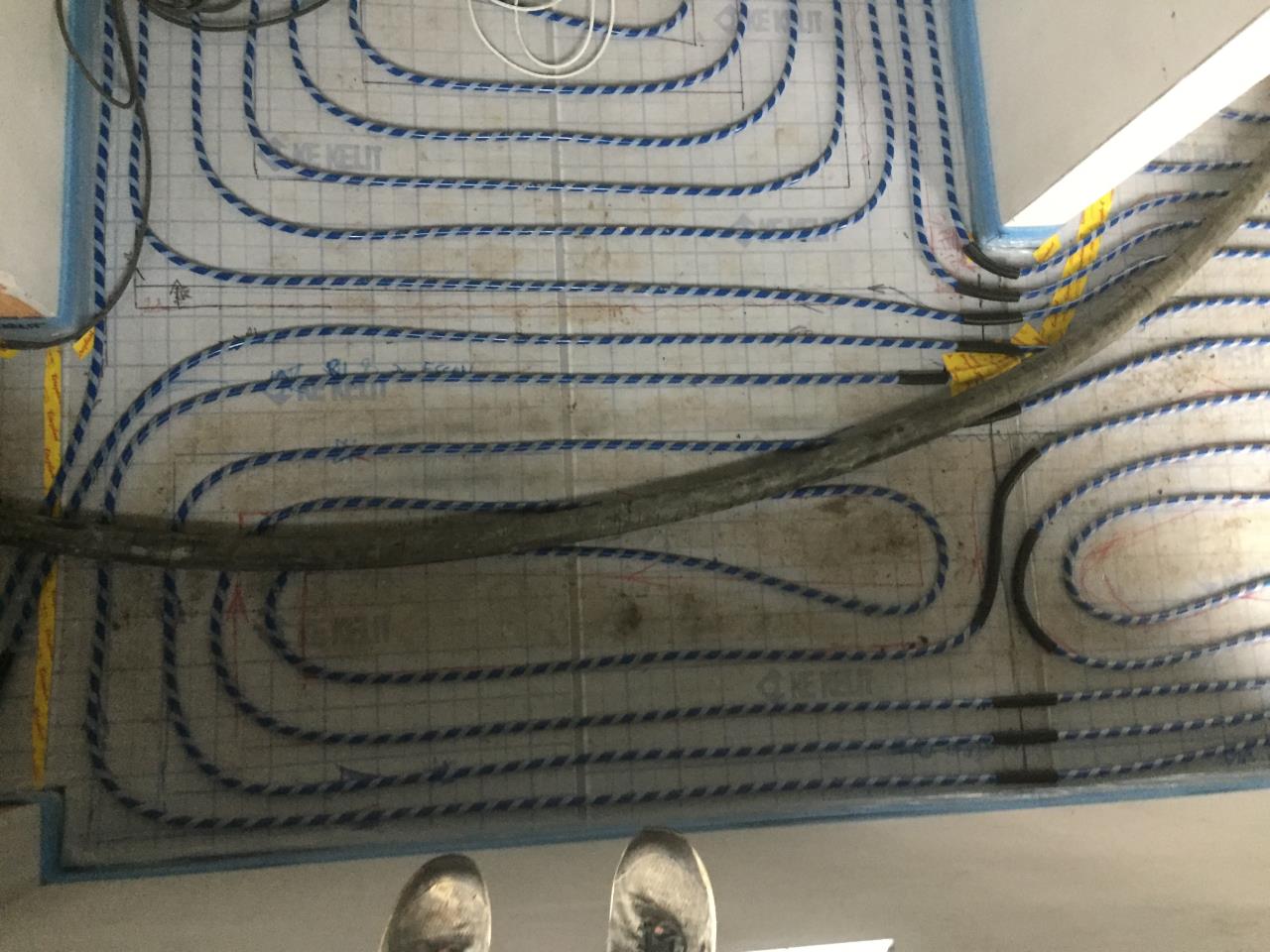

weitere fotos:


2020/20201210386933.jpg


2020/20201210670399.jpg

was soll bzw. kann ich jetzt noch machen ? hier kann es mir ja theoretisch die leitungen abdrücken bei ungleichmäßigen setzungen beim ausheizen (der erste schnitt wird nach dem ausheizen verdübelt weil gleicher boeden(wo die vielen rohre sind))...

oder mach ich mir zu viele sorgen ?

1
  •  Pedaaa
  •   Gold-Award
10.12.2020  (#48)
solche Idioten 😡
Da muss man ja von Vorsatz reden, oder können die echt so blöd sein?!

Als erstes würd ich mal den Estrichleger antanzen lassen und um einen Lösungvorschlag bitten. Und dich bitte nicht mit "da hama noch nie Probleme gehabt" abschasln lassen.
Als Mindestes sollte er dir eine verlängerte Gewährleistung auf 20 Jahre oder so anbieten?!

Grundsätzlich ist das Risiko aber gering dass da was passiert. Vor allem wenn da eh Harz und Klammern reinkommen. Und grob unterschiedliche Temperaturen wirst du dort ja auch nicht fahren?!
Meist ist das keine Bewegungsfuge, sondern nur Sollbruchstelle falls es zu Rissen beim Trocknen/Ausheizen kommt.

Aber trotzdem, alleine für die Blödheit ghört da schon Wind gemacht!

1
  •  SaubererM
  •   Bronze-Award
11.12.2020  (#49)

zitat..
Pedaaa schrieb: solche Idioten 😡
Da muss man ja von Vorsatz reden, oder können die echt so blöd sein?!

ja mich zipft das auch komplett an... weil das komplett unnötig ist..


zitat..
Pedaaa schrieb:
Als erstes würd ich mal den Estrichleger antanzen lassen und um einen Lösungvorschlag bitten. Und dich bitte nicht mit "da hama noch nie Probleme gehabt" abschasln lassen.
Als Mindestes sollte er dir eine verlängerte Gewährleistung auf 20 Jahre oder so anbieten?!
...
Aber trotzdem, alleine für die Blödheit ghört da schon Wind gemacht!

ja, der sollte nächste woche auf die baustelle kommen und dann bin ich gespannt was er zu sagen hat... (bezahlt habe ich bis jetzt auch noch nix...)


zitat..
Pedaaa schrieb:
Grundsätzlich ist das Risiko aber gering dass da was passiert. Vor allem wenn da eh Harz und Klammern reinkommen. Und grob unterschiedliche Temperaturen wirst du dort ja auch nicht fahren?!
Meist ist das keine Bewegungsfuge, sondern nur Sollbruchstelle falls es zu Rissen beim Trocknen/Ausheizen kommt.

ja, mir is das auch so erklärt worden, dass das vorsichtsmasnahmen für risse beim ausheizen sind...
meine erste überlegung/ausbesserungsgedanke war.. die beiden schnitte vorm ausheizen (mitte jänner) mit der flex dort schneiden wo vorgesehen bzw. vielleicht geht das jetzt am wochenende nachträglich noch (estrich seit mittwoch drin).. das kleine reststück (falscher schnitt) zur richtigen fläche andübeln... falls es dann zu setzungen beim ausheizen kommen sollte, würde es ja dann dort auftreten wo es vorgesehen wurde...
würde das sinn machen oder kompletter blödsinn ?


1
