@rk515 - Hast dir die Seite schon angesehen?
Volkszähler stellt die Software zur Verfügung. Diese kannst du auf einem Mini PC (Raspberry Pi, Alix usw.) laufen lassen und damit Temperaturen, Zählerstände (z.b. Strom, Gas) erfassen und darstellen. Diese "Dinger" zum Erfassen sind dort auch aufgelistet, die sie unterstützen. z.b. 1-Wire Temperatursensoren von Dallas a´1 €. Diese pickst dann auf die Heizungsröhrln, kaufst dir noch einen 1-Wire USB Busmaster, den du an den Raspi ansteckst und verbindest die 2oder 3 Litzen des Kabels mit dem Sensor. |
||
|
||
|
ja habs mir angesehen.
verstehen tu ich null davon, mussmoch noch ein wenig einlesen. hatte gestern leider nicht ausreichend zeit. aber am wochenende wirds wohl gehen. |
||
|
||
|
Und wie genau sind die Daten wenns außen auf dem Röhrln pickt? Beeinflußt die Umgebungstemperatur da die Sensoren nicht zu stark? Besser wäre meiner Meinung nach wenn er sich die Daten aus der WP WP [Wärmepumpe] holt die möglich sind und alles was nicht von der WP WP [Wärmepumpe] kommt dann so selbst bastelt. |
||
|
||
|
Sind halbwegs genau, wenn man die Sensoren mit Wärmeleitpaste und unter fetter Isolierung anbringt. Ansprechen auf Veränderungen tun´s nicht so so schnell, dauert halt 1 oder 2 Minuten. Jop, das wäre meine vorgeschlagene Option 3, die dann aber schon bisl teurer wird. |
||
|
||
|
Im Grunde braucht er nur ein Modem (Serial/Ethernet Konverter) im bei der WP WP [Wärmepumpe]. z.B. ein Moxa DE-311 (gibts auf ebay um 30-60 Euro. Wenn er sich dann noch die Links die ich oberhalb gepostet hat ansieht, kann er schon alles was die WP WP [Wärmepumpe] an Infos liefert auswerten. Das kann er auf einem Notebook, Raspberry oder wo auch immer laufen lassen. Vielleicht aber kann man die Heliotherm WP WP [Wärmepumpe] auch direkt über die Seriele Schnittstelle automatisiert abfragen. Das weiß ich aber nicht bzw. ist mir nichts bekannt. Dann würde er sich auch das Modem sparen. |
||
|
||
|
homecontrol von Heliotherm - Hi,
Ich habe mich auch mit der Software "homecontrol" herumgeplagt: - serielle Schnittstelle für Windows 8.1 nachinstalliert und händisch eingestellt, - Nullmodemkabel besorgt, - die gewöhnungsbedürftige SW "homecontrol" ausgekundschaftet. Hier das Ergebnis: http://lucki.at/erdwaerme2/index.htm siehe die Links am Ende. Vorteil: vorgefertigte Grafiken Nachteile: Man braucht viel Geduld, die Trenddaten sauber herauszubekommen. Die Anzahl der speicherbaren Datenpunkte ist bei meiner 8 Jahre alten Anlage mit ca. 2800 Einträgen beschränkt. Wenn man ein paar Trendpunkte auswählt und alle 5 Minuten aufzeichnen lässt, bekommt man maximal einen ganzen Tag drauf, dann löscht er wieder und fängt von vorne an - not very smart. Aber 1 Tag kann man zumindest beobachten, wie die Anlage so läuft, z.B. welche Heizkreise wie oft und wie lange laufen. Bei mir sind das die Kreise: Mischer1(FB1), Mischer2(FB2), Heizen(Puffer) und WW WW [Warmwasser] (Warmwasser). WW wird im Winter über das Heißgas und ein Rippenrohrregister im Boiler mitversorgt, den Puffer kann ich, wenn ich will und Zeit habe, auch mit Holz befeuern. Das sieht man dann in der Grafik. LG, Slucki. |
||
|
||
|
UBS-Log - Kann die Vaillant auch??
Ich habs zumindest nirgends gelesen/gehört... |
||
|
||
|
hallo lucki,
spannendes projekt ...
leider sind hier so wenige sanierer unterwegs. wir haben eine ganz ähnliche geschichte hinter uns ...

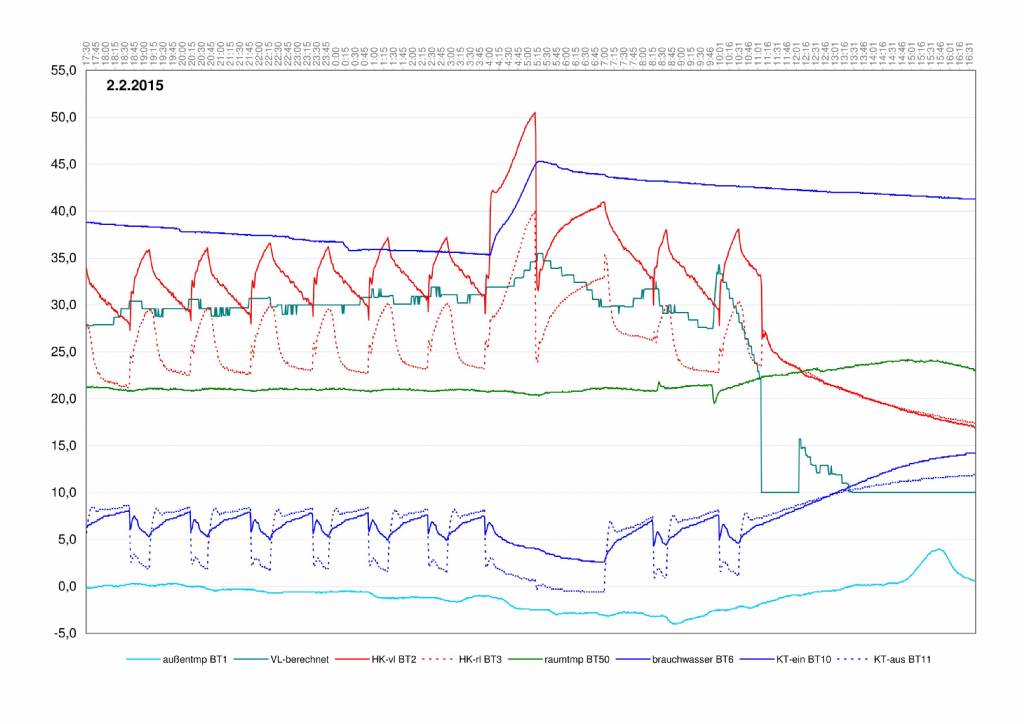

unser nibe/knv konnte seit jeher per usb-schnittstelle loggen, nach hirnupdate gibts jetzt eine netzschnittstelle, die auf inbetriebnahme wartet ... so sah das bisher bei mir aus...
ab 11:oo geht die heizung auf urlaub, weil die sonne den job übernimmt... |
||
|
||
|
Also bei Dir müss ma wohl noch a bissl an der Taktung arbeiten *fg* |
||
|
||
|
du meinst es sind noch zu wenige? ;-9
es gibt da diesen efffekt der 'stillstandsgewinne', die sole wärmt sich in den taktpausen ohne gradient nahezu auf erdreichtemperatur auf. diese gewinne nimmt man so oft mit wie man pro tag taktet. darum ist die effizienz bei 15 takten pro tag höher als bei 5 (ich rede jetzt vom teillastbetrieb...) wenn die dimensionierung der wp paßt (mein haus wird langsam zu gut für meine 8kw) hat man auch mit 10-15 takten noch laufzeiten im stundenbereich... hier bei einem vergrößerten takt sieht man den effekt schön. man kann sogar mehrere male den soledurchlauf erkennen...  |
||
|
||
|
nachtrag noch zur oberen kurve:
man sieht bei 0° außentemperatur ungefähr 1/3 heizzeit, 2/3 stillstand. das ist schon wenig, immerhin liegen da 60% heizlast an. ich würde also bereits mit einer 6kw wp locker durchkommen... vor 1-2 jahren hat das noch deutlich anders ausgesehen, aber zuletzt haben wir den dachboden (endlich) gedämmt... |
||
|
||
|
Effizienzgeier, Du ... ich bin mehr der "Maschinist" ... ich fühl mich wohler, wenn die WP WP [Wärmepumpe] möglichst wenige der anstrengenden Starts durchlaufen muss
Läuft die Solepumpe in den Taktpausen durch ... oder wie misst Du die Kollektor(Erd)Temperatur im Stillstand? Mich würde jetzt total eine Kurve der Soletemperatur interessieren ... also die Kollektor-Austrittstemperatur jeden Tag nach immer derselben Laufzeit messen und ein Langzeitdiagramm draus machen ... am besten mehrere Kurven nach 1, 3 und 9 Stunden Laufzeit. Bei dir entsprechend kürzere Zeiten. Ärger mich heut noch, dass ich ned ein paar Fühler in verschiedenen Erdreichtiefen mit dem Kollektor mitvergraben habe. |
||
|
||
|
eh i a ...
aber wenn man lebensdauerprognosen sieht ist man mit 10-15 starts noch auf der grünen seite. der offizielle deutsche wp-doktor frank roth spricht aus seiner erfahrung von einer lebensdauer bei lw-wp von 10+ jahren, bei sw-wp vom doppelten, wobei da auch die wirklichen taktmonster drunter sind. und dann gibts die, die sagen man will eh nicht daß die wp über 30 jahre wird weil dann effizientere zur verfügung stehen. mein nachfolgemodell kostet im schwedischen webshop unter € 7000.- und die 5 röhrln sind in einer stunde gepreßt. andererseits freut es mich als extrem ungern wegwerfer daß der alte öler fast 40 geworden ist, energetisch wars wohl kein vorteil? nein, alles steht wenn der kompressor steht, auch die hk-pumpe. wir wollen ja wärme pumpen und nicht lauwarmes wasser (du weißt wen ich zitiere?) ...

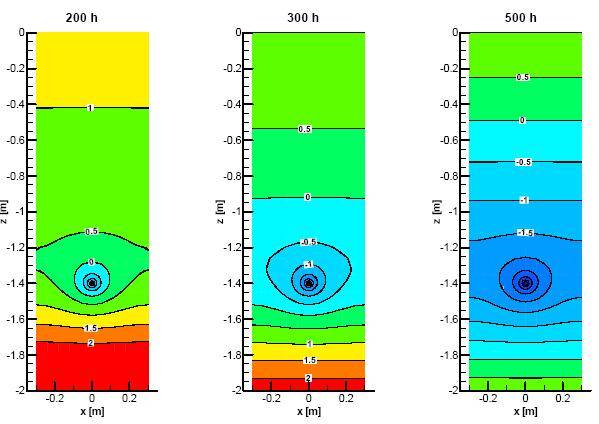

die meisten regelungen bieten die möglichkeit die solepumpe per test/zwangssteuerung alleine laufen zu lassen. so kann man dann die erdreichtemp erfassen. andererseits ists beim flachkollektor recht simpel, im betrieb verlierst so 3-5K vom erdreich bis zur sole, bei langen takten bildet sich ums rohr ein temperaturtrichter aus, ohne entzug gleicht sich das alles langsam aus...

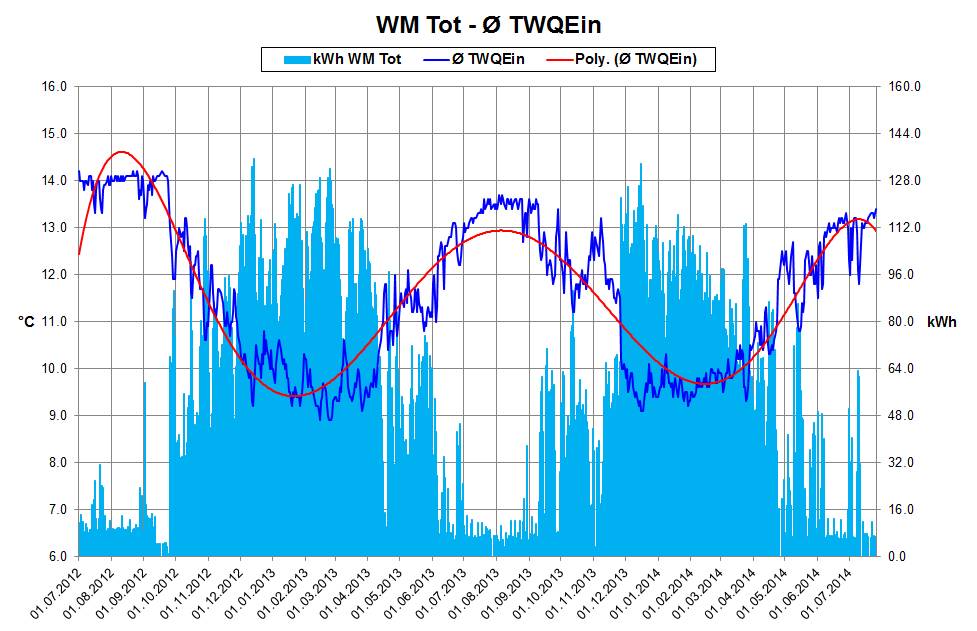

ja, solche spielereien liefert halt das loggen. hier eine kurve eines schweizer sanierers mit fetter 200m bohrung und beneidenswerten temperaturen...
http://www.haustechnikdialog.de/Forum/t/168876/Regenerier bei dir dürfte die tiefste sole-temp für heuer ja auch schon erreicht sein? sonnentage haben ja jetzt die doppelte wirkung: heizung steht und kollektor entspannt sich ... |
||
|
||
|
Doch sinnvoll, da Du bei früherem Tod des Ölers wohl keine so perfekte Lösung wie jetzt eingebaut hättest. Ich beobachte die Kollektortemperatur zu selten (daher auch mein Interesse an Langzeitdaten) , sie seh ich nur in einem Untermenü ... liegt nach 8 Stunden Laufzeit bei knapp über Null. Die Sonnentage haben (noch) keinen so gravierenden Einfluss, da es mir an Volumen und Speichermasse fehlt. |
||
|
||
|

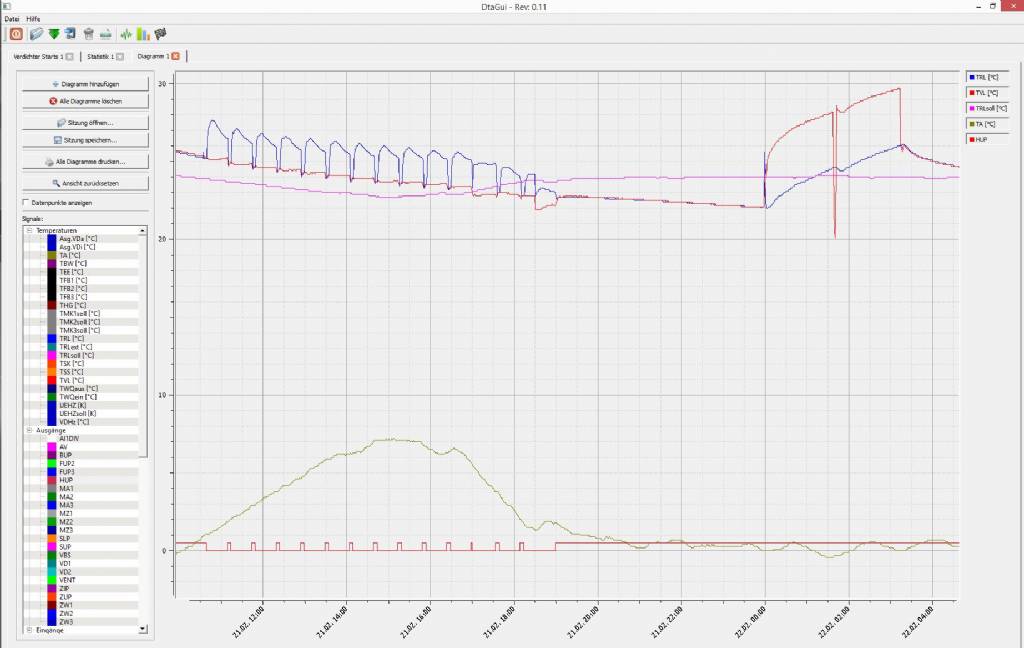

Für Wärmepumpen mit Siemens Luxtronik 2.0 Steuerung gibt es ebenfalls ein recht nettes Tool (OpenDTA http://sourceforge.net/projects/opendta/) zur Auswertung der Daten.
Die Steuerung ist z.B. in einigen Alpha Innotec, Novelan und CTA Wärmepumpen verbaut. Eingebaut ist ein interner Datenlogger bei dem man über USB die Daten der letzten 48h abrufen kann.

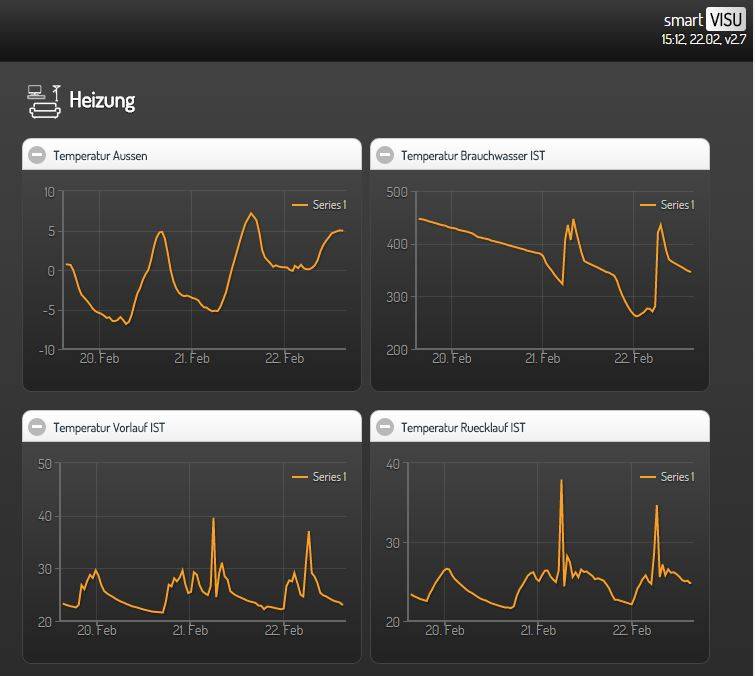

Weitaus Interessanter ist natürlich die Ethernetschnittstelle über die sich die Parameter kontinuierlich abrufen lassen (wobei auch ein setzen von Werten unterstützt wird) und sich die WP WP [Wärmepumpe] so auch in die "Haus- Steuerung/Visualisierung" integrieren lässt. Fertige Plugins gibt es für diverse Visualisierungen. Ich verwende z.B. das für smarthome.py
|
||
|
||
|
Vaillant?? - Gibts es generell auch für eine Vaillant geoTHERM plus VWL 82/3 S?? |
||
|
||
|
geht bei v anscheinend nicht...
http://www.haustechnikdialog.de/Forum/p/2193212 |
