Hallo allerseits,
meine Schwiegereltern haben eine recht eigenartige Heizungssteuerung. Im 1.OG sind normale Heizkörper montiert, im EG haben sie eine Fußbodenheizung mit
ERR ERR [Einzelraumregelung], wobei alle Regler nur an einem Raumthermostat hängen. Hintergrund dürfte der Kachelofen sein, macht aber für mich trotzdem wenig sinn. Das ist aber gar nicht das Problem. Sondern die Regelung im Heizkeller. Dort wird über einen Wärmetauscher das Wasser der
FBH FBH [Fußbodenheizung] erwärmt. Mit einer Pumpe die dauerhaft rennt, wird das Wasser in die

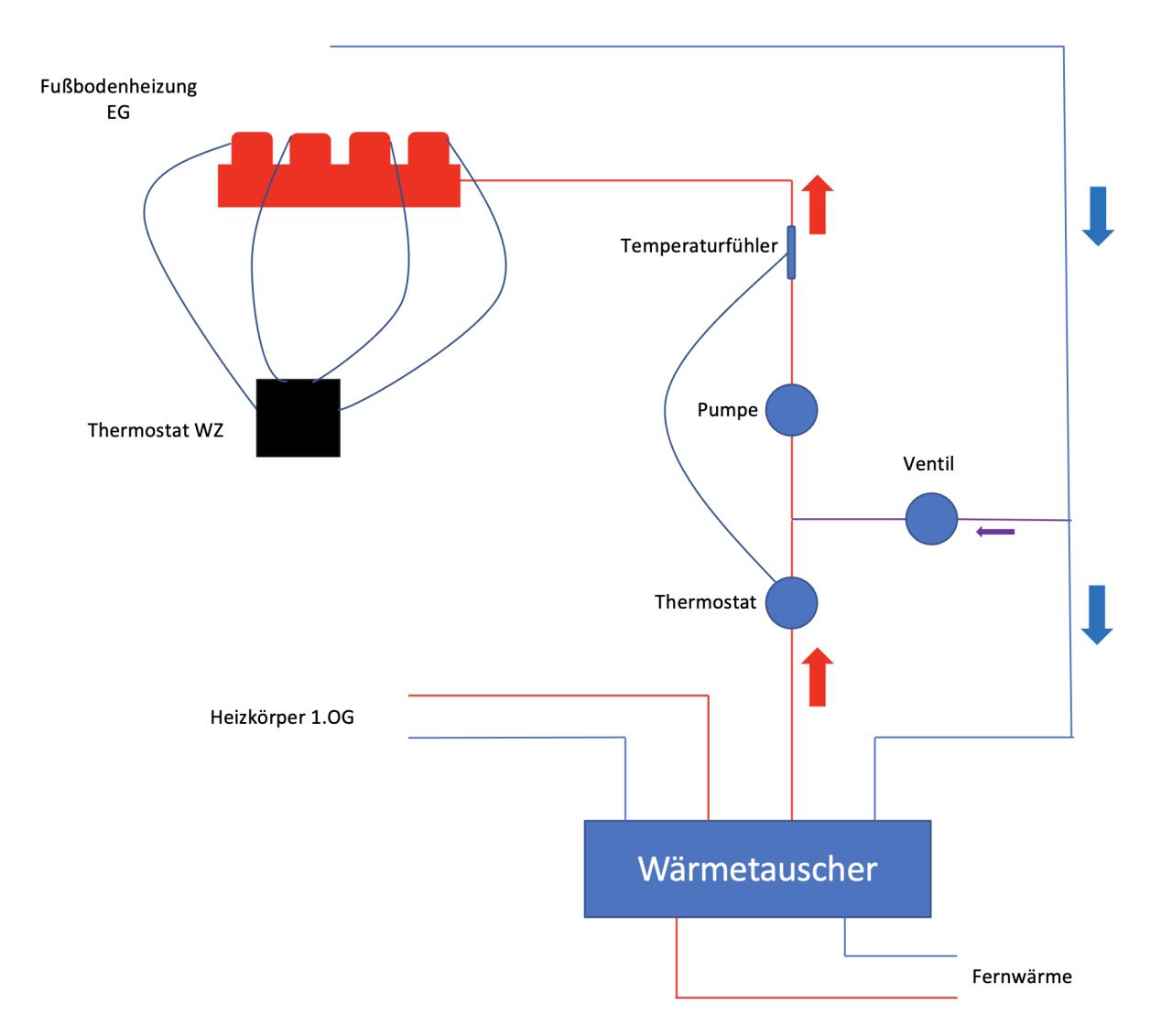

FBH FBH [Fußbodenheizung] gepumpt. Dazwischen ist ein "normales" Thermostat (so wie auf einem Heizkörper), dieser regelt ab, wenn das Wasser in der Leitung heiß genug ist. Der Fühler sitzt dabei hinter der Pumpe. Beim Rücklauf ist noch eine Verbindung zwischen Zulauf und Rücklauf mit einem Kugelhahn (Ventil). Dieser ist ganz leicht geöffnet, sodaß immer ein bisschen Wasser wieder in den Zulauf fließt. Ich hab das Schema mal gezeichnet, ich hoffe es ist verständlich.
Ich verstehe die Steuerung jetzt so: Das Thermostat öffnet den Zulauf, die Pumpe pumpt heißes Wasser vom Wärmetauscher richtung
FBH FBH [Fußbodenheizung]. Ist die eingestellte Temperatur erreicht, schließt der Thermostat und es wird nurmehr Wasser vom Rücklauf über das Ventil in Richtung
FBH FBH [Fußbodenheizung] gepumpt. (Durchfluss deutlich geringer, da Ventil fast geschlossen ist). Wenn jetzt das kalte Wasser vom Rücklauf beim Fühler ist, sagt der dem Thermostat, daß es wieder aufmachen soll und es wird wieder warmes Wasser zugeführt.
Das ganze ist für mich logisch und es dürfte auch funktionieren. Nur effizent dürfte es nicht besonders sein.
Hapt ihr Ideen wie man das ganze besser ausführen könnte? Die Pumpe z.b. steuern, damit diese nicht 24h läuft, oder ein Regelventil, das den Kugelhahn ersetzt, damit da nur nach Bedarf durchgepumpt wird?
Dem Installateur vertrau ich leider nicht besonders, da er letztes Jahr ein 230V
ERR ERR [Einzelraumregelung]-Ventil mit einem 24V Ventil getauscht hat. Im Herbst war der Strang natürlich kalt.
Ich freue mich auf euren Input.
