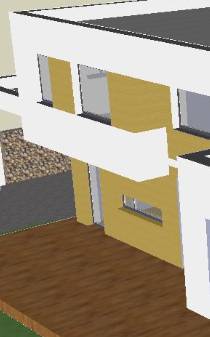

Ich hätte gerne ein paar Erfahrungswerte wie man solche Konstruktionen am besten löst. (Siehe Bild)
- Wandaufbau 25cm Ziegel und 20 cm VWS
- Dort wo die Holzfassade (Rhombusschallung, gedämmt mit Mineralwolle) zum Tragen kommt würde ich gerne einen Gesamtaufbau von >20cm erreichen. Damit der VWS hervorspringt und man auch Tropfnasen etc. ausbilden kann.
- Fenster werden bündig aussen auf die Ziegelmauer angesetzt und Raffstorekästen sind rund 17cm tief.
- Alufensterbänke werden aussen dann über die komplette länge gezogen
Meine überlegung wäre:
- VWS zuerst. Am Übergang zur Holzfassade Tropfnasen (schneiden/profil?)
- Alufensterbretter Stranggepresst
- Grundlattung horizontal 12cm + Wolle
- Windpapier
- Kontralattung vertikal 3cm + Wolle
- Rhombusschallung 3cm hinterlüftet
Jedoch hät ich hier nur 12cm Dämmebene?!?
Bin ich hier komplett am "Holzweg"
Was meinste genau? Im Süden kommt noch die Holzterrasse. Darunter gibt es keine "Sockelausführung". Dort ist die Perimiterdämmung und alles XPS und dort auch die Winddichtung verklebt. Selbes Spiel im Westen nur halt ohne Terrasse.
ich hab an meiner Fassade ähnliches vor, nur dass ich den kompletten Zubau im Bereich der Terassenüberdachung mit Lärche verkleiden möchte.
Ich bin aber eher am Überlegen, den VWS (EPS+ 16cm)komplett fertig zu machen (inkl. Putz) und anschl. senkrechte Lattung , dann die Lärchenschalung drauf.
Welchen U-Wert hat der Wandaufbau im Vergleich zum Bereich mit VWS?
Der VWS muss sowieso komplett fertig sein. Andersrum wärs ne ziemliche sauerei.
Mit u wert rechner im internet kannst die den genauen Wert ausrechnen, je nach Aufbau und Material.
Fraglich obs mit einer Lattung auskommst. Wie stark soll die Dämmung hinter der Holzfassade werden?
Spritzbereich alles xps (wurde nur mit dem schwarzen Windpapier auch überklebt damits UV beständig bleibt obwohl es eh unter der unterlüfteten Terrasse versteckt wird) und keine Staffel reicht soweit. Aufn Gitterrost verzichte ich da es ja doch ein wenig Überdach gibt. Genau diese Bereiche hab ich mit meinem Holzlieferanten/betrieb besprochen und die Fassade wirds wohl länger machen als das EPS Plastik :im WDVS WDVS [Wärmedämmverbundsystem]).
Jotschi, nun hast "nur" das Problem wie du die Konterlattung bis aufs Mauerwerk verankerst. Gibt auch nen eigenen Thread darüber.
