interne Berechnung Heizkurve IDM Steuerung Navigator 2.0?


Teilen: facebook    whatsapp    email
  •  coolfranz
22.1.2025
4 Antworten | 3 Autoren 4
4
Hallo,

hat irgendwer eine Ahnung, wie die Navigator 2.0 Steuerung von IDM die Heizkurve berechnet? Ich habe mir meine aktuellen Einstellungen mal durchgesehen und komme nicht wirklich zu einem befriedigendem oder verständlichen Ergebnis.

Außentemperatur ist bei mir -3.9°C, gemittelte über 10h -1°C:

_aktuell/20250122324581.jpg

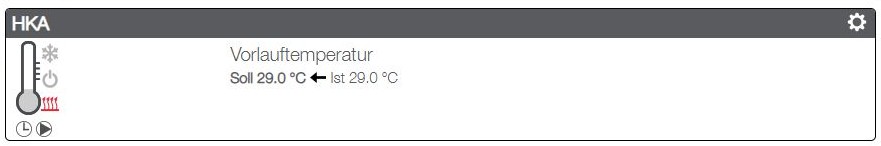

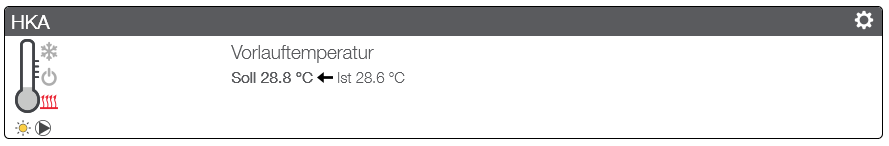

VL Soll ist 29°C:

_aktuell/20250122932235.jpg

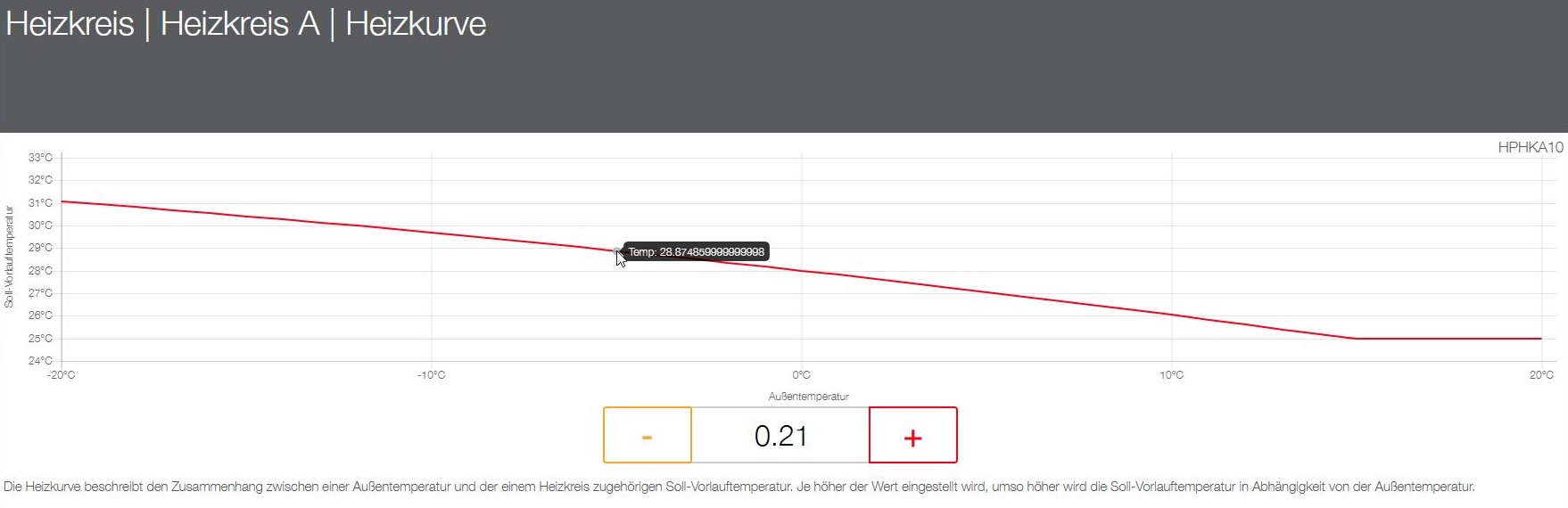

Lt. dem Graphen der Heizkurveneinstellung ist die VL VL [Vorlauf] Soll Temp bei ca. -5°C bei ca. 28.9°C, was sich etwas widerspricht:

_aktuell/20250122825023.jpg

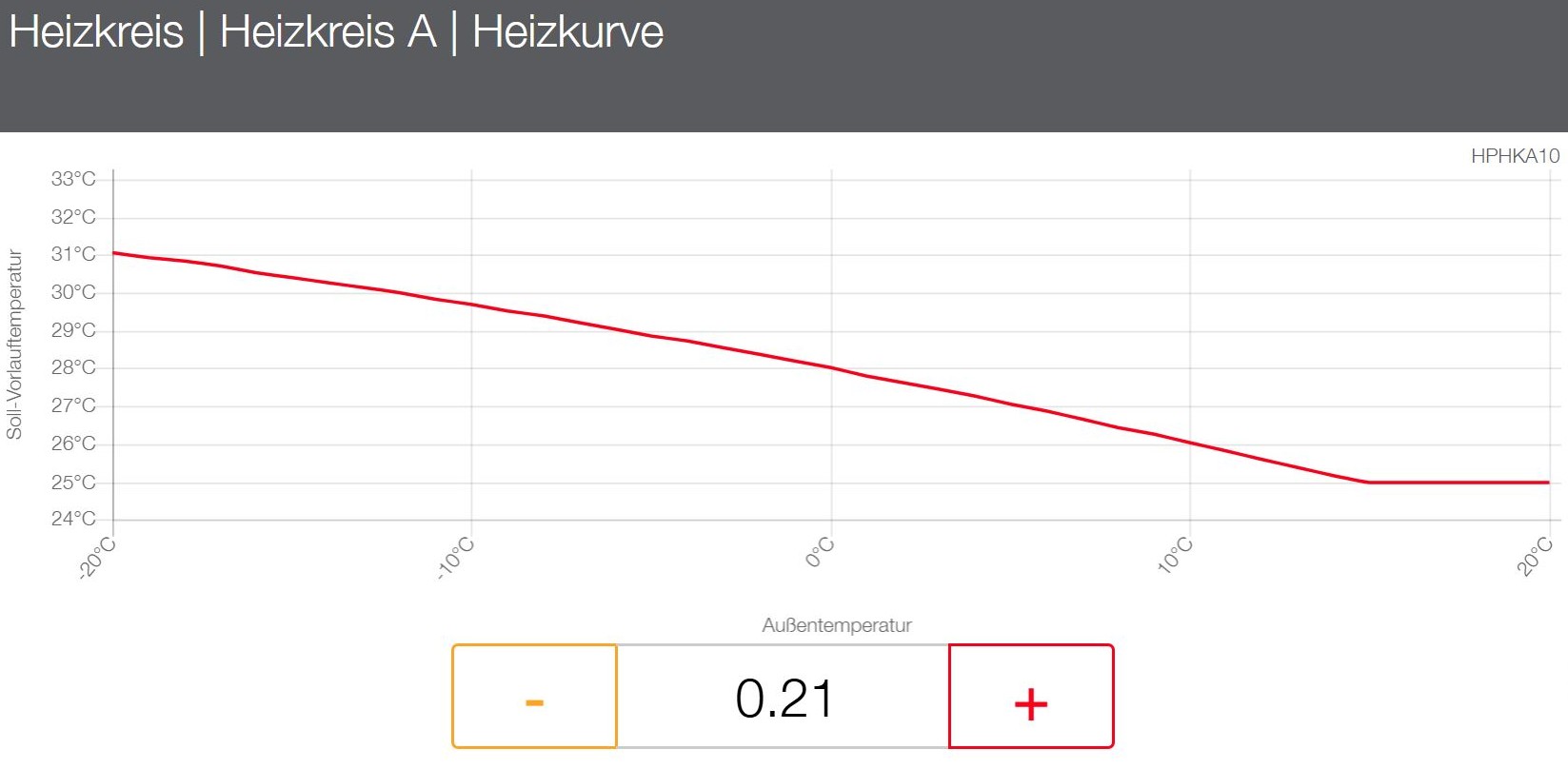

Bei vergrößertem Bild sieht es immer noch so aus, als sollten die 29°C erst bei etwas unter -5°C erreicht werden:

_aktuell/20250122941567.jpg

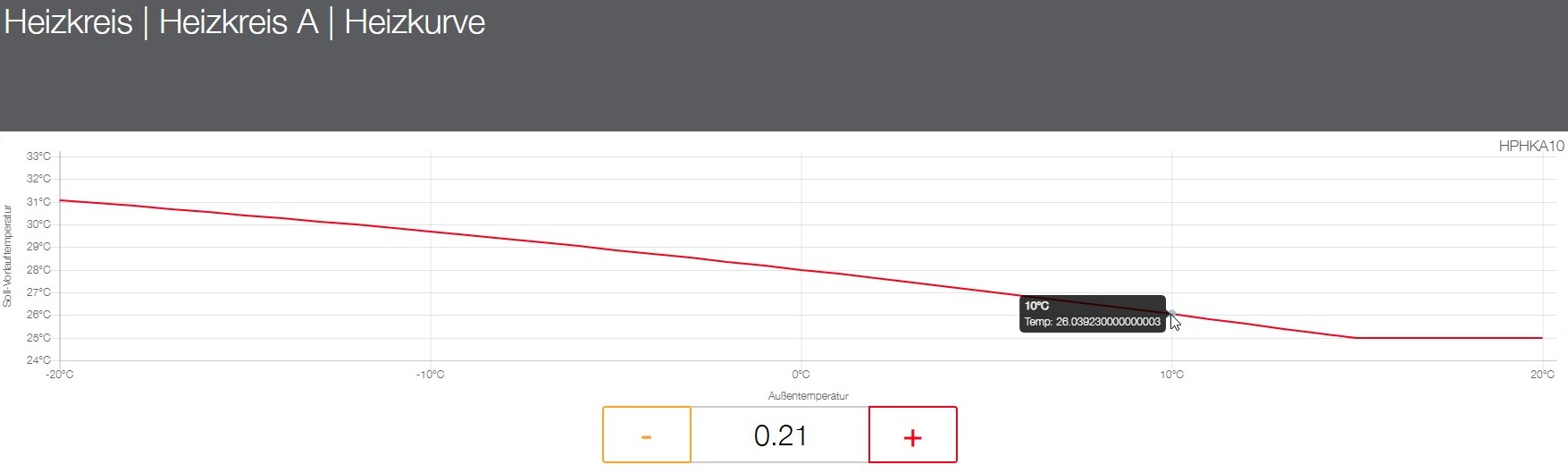

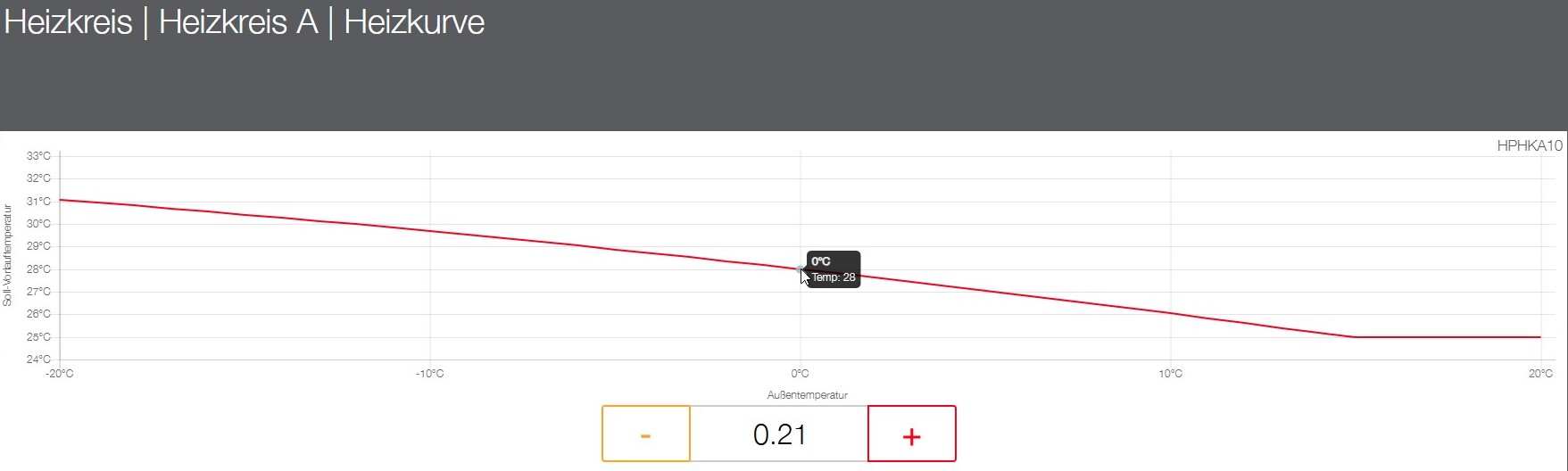

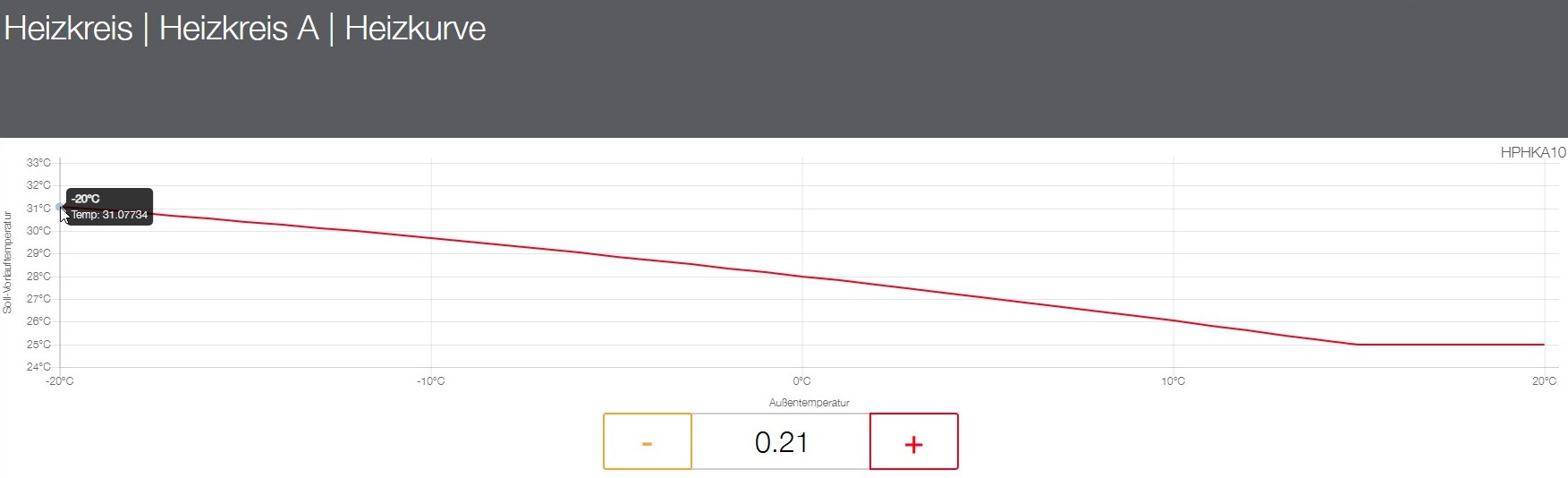

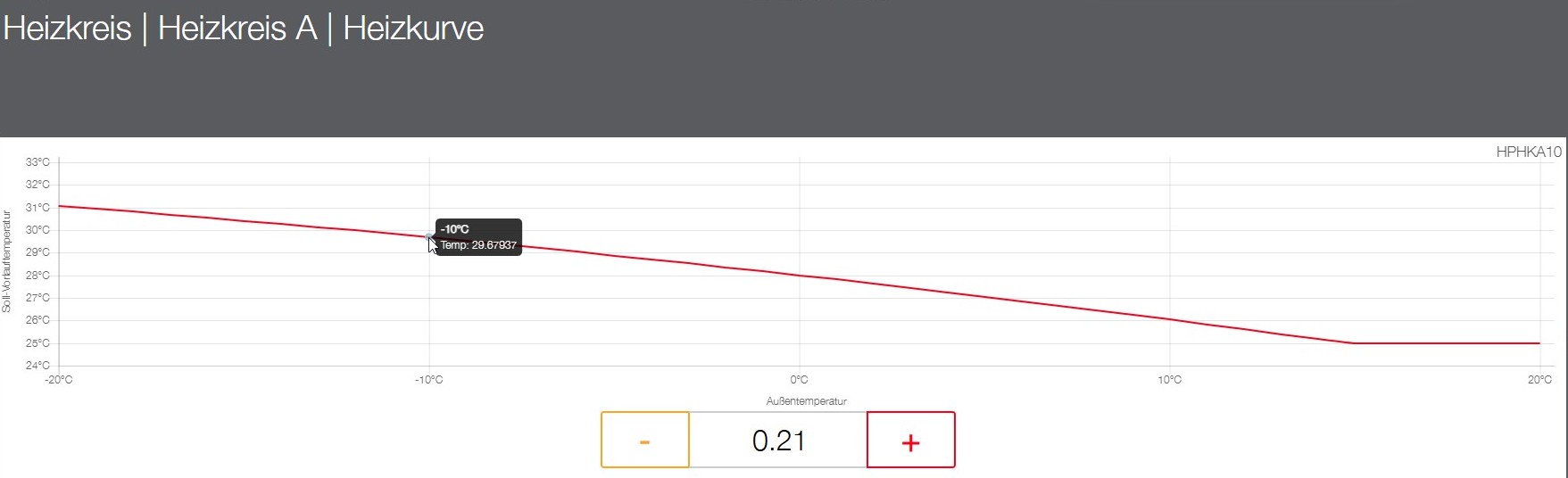

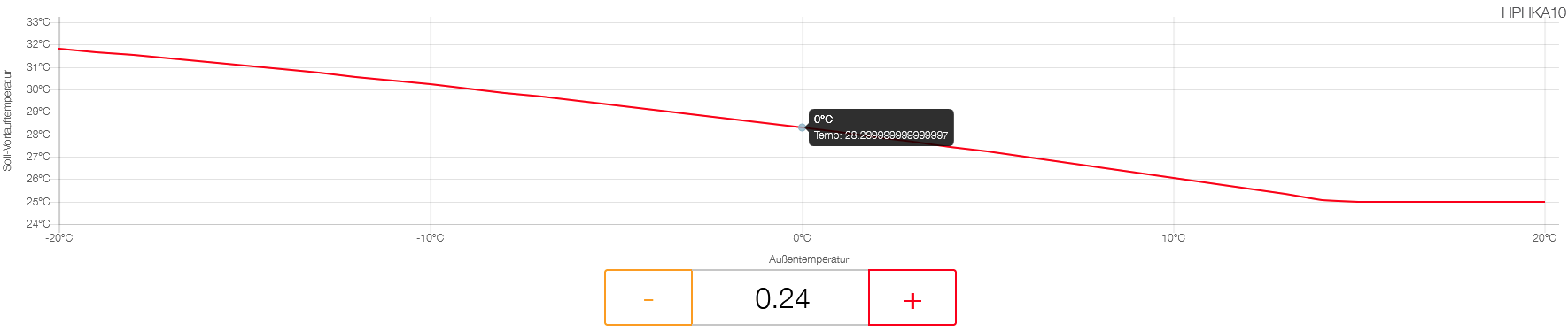

Zu guter letzt noch die VL VL [Vorlauf] Soll Werte bei den "Stützpunkten" -20°C, -10°C, 0°C und 10°C:


_aktuell/2025012231789.jpg


_aktuell/2025012210221.jpg


_aktuell/20250122773848.jpg


_aktuell/20250122916025.jpg

Leider machen diese Inkonsistenten es etwas schwer die Heizkurve gezielt zu optimieren, weshalb die zu Grunde liegende Formel interessant wäre um die entsprechenden Werte zu berechnen.

Die restlichen Einstellungen des Heizkreises sind dabei die folgenden:
Raumtemperatur Heizen Normal: 21.8 °C
Parallelverschiebung: 2 °C
Der Rest sollte darauf ja keinen Einfluss haben... bzw. eine Änderung an den Werten bewirkt eine direkt nachvollziehbare Änderung an der dargestellten Heizkurve.

Meine Hauptfragen dabei sind nun:
a) warum passt der Graph bei der Heizkurve so schlecht?

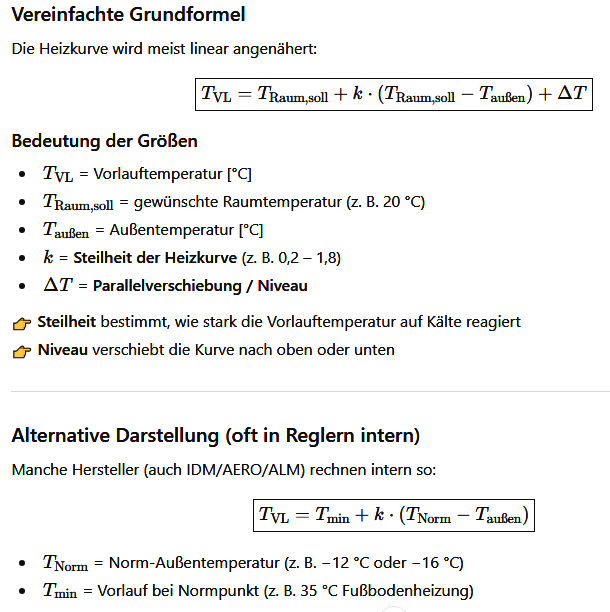

b) wie ist dann der tatsächliche Zusammenhang zw. Außentemperatur, Heizkurve, Parallelverschiebung und Raumsolltemperatur? - Ja, ich weiß es gibt hierzu Formeln, welche aber dann doch unter Umständen wieder nicht exakt zum Hersteller passt. Prinzipiell könnte ich hier schon rumprobieren, muss ich vllt. auch noch, aber im Endeffekt führt das wieder zu a).
c) was für einen Einfluss hat die Mittelung der Außentemperatur über 10h? Wird diese wirklich nur exklusiv für die Heizgrenze verwendet?

  •  BungalowImGruen
  •   Bronze-Award
22.1.2025  (#1)
Hast du einen Raumeinflussfaktor aktiviert? Der Pfuscht da gern in die Soll-VL-Temp.
Deine Heizkurve sieht auch eigenartig aus. Bei mir ist der Fußpunkt bei +20° Außentemperatur und entspricht der eingestellten Raumtemperatur Heizen Normal (+ ev. eingestellter Parallelverschiebung). Dein Fußpunkt ist bei +15° Außentemp., keine Ahnung, warum. Deine Fußpunkt-VL-Temp. müsste 21,8° + 2° = 23,8° sein, sie ist aber einen Grad höher, das kann ich mir auch nicht erklären.

Die gemittelte Außentemp. wirkt nur auf den Beginn der Heiz- oder Kühlphase aus.

zitat..
coolfranz schrieb: Leider machen diese Inkonsistenten es etwas schwer die Heizkurve gezielt zu optimieren

Die absoluten Zahlen sind im Endeffekt eher weniger interessant. Die Heizkurve muss die Eigenschaften deines Hauses abbilden, sprich, die HK ist so einzustellen, dass es im Haus immer gleich warm ist, egal ob es draußen beispielsweise +5° oder -10° hat. Sollte es im Haus wärmer werden, wenn es draußen kälter wird, dann ist die Heizkurve zu steil -> flacher stellen. Sollte es kälter werden, dann ist sie zu flach -> steiler stellen. Wenn die Innentemperatur immer (nahezu) gleich bleibt, dann passt die Heizkurve. Mit der Paralleverschiebung kannst du nun das Temperaturniveau auf die gewünschte Innentemp. erhöhen oder senken.


1
  •  BungalowImGruen
  •   Bronze-Award
22.1.2025  (#2)
Zum Fußpunkt ist mir gerade noch was eingefallen:
In der Fachmannebene kann man die min. Vorlauftemperatur Heizen einstellen. Die ist default bei 25°. Gut möglich, dass das bei dir noch eingestellt ist.

1
  •  mouzzza
22.1.2025  (#3)

zitat..
BungalowImGruen schrieb:

...Bei mir ist der Fußpunkt bei +20° Außentemperatur und entspricht der eingestellten Raumtemperatur Heizen Normal (+ ev. eingestellter Parallelverschiebung). Dein Fußpunkt ist bei +15° Außentemp., keine Ahnung, warum...

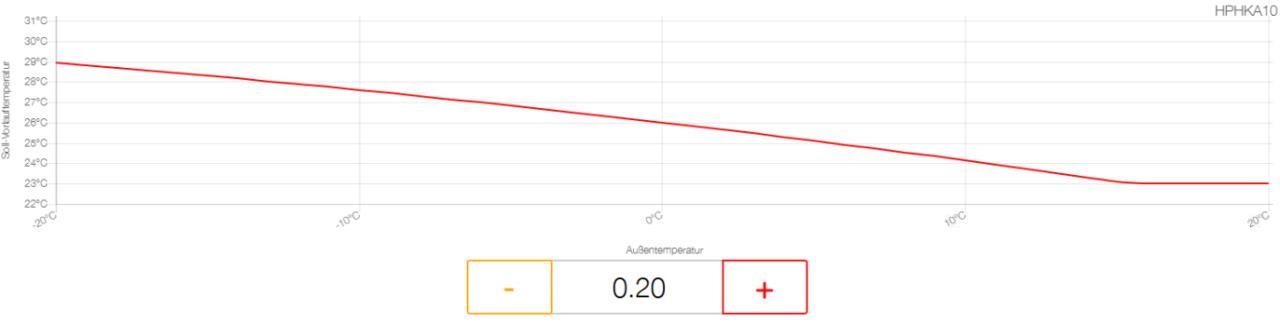

ist hier auch so (iPump T 2-8)
min. VL-Temp Heizen ist auf 23° gestellt

_aktuell/20250122414426.png

1


  •  coolfranz
22.1.2025  (#4)
Vielen Dank für die Antworten!

zitat..
BungalowImGruen schrieb:

Hast du einen Raumeinflussfaktor aktiviert? Der Pfuscht da gern in die Soll-VL-Temp.
Deine Heizkurve sieht auch eigenartig aus. Bei mir ist der Fußpunkt bei +20° Außentemperatur und entspricht der eingestellten Raumtemperatur Heizen Normal (+ ev. eingestellter Parallelverschiebung). Dein Fußpunkt ist bei +15° Außentemp., keine Ahnung, warum. Deine Fußpunkt-VL-Temp. müsste 21,8° + 2° = 23,8° sein, sie ist aber einen Grad höher, das kann ich mir auch nicht erklären.

Raumeinfluss ist aus, ich habe (zum Glück) auch nicht diese tollen IDM Raumthermostate, sondern nur "dumm". Und diese sind außer Betrieb emoji

Das mit dem Fußpunkt war mir schon bekannt, passt aber aktuell so. Viel niedriger gehts sowieso nicht, da bei so hohen Außentemperaturen die minimale Leistung der WP WP [Wärmepumpe] so hoch ist, dass dann eine wilde Takterei los geht.
Auch gibts gefühlt öfter Niederdruck Störungen mit sehr niedrigen VL VL [Vorlauf] Temperaturen in der Übergangszeit. Zusätzlich kann mit der tendenziell etwas zu hohen VL VL [Vorlauf] Temperatur in der Übergangszeit die WP WP [Wärmepumpe] Nachts in die EVU Sperre/ ECO Betrieb mit 10°C Raumtemperatur (Heizkreispumpe ist auch aus) geschickt werden. Hat im Herbst gut funktioniert und steigert den PV Eigenverbrauch.


zitat..
BungalowImGruen schrieb: Die absoluten Zahlen sind im Endeffekt eher weniger interessant. Die Heizkurve muss die Eigenschaften deines Hauses abbilden, sprich, die HK ist so einzustellen, dass es im Haus immer gleich warm ist, egal ob es draußen beispielsweise +5° oder -10° hat. Sollte es im Haus wärmer werden, wenn es draußen kälter wird, dann ist die Heizkurve zu steil -> flacher stellen. Sollte es kälter werden, dann ist sie zu flach -> steiler stellen. Wenn die Innentemperatur immer (nahezu) gleich bleibt, dann passt die Heizkurve. Mit der Paralleverschiebung kannst du nun das Temperaturniveau auf die gewünschte Innentemp. erhöhen oder senken.


Danke für die schöne Erklärung, ist soweit auch klar und passt aktuell bei mir auch gut. Zeitweise hatte ich das Problem, dass alles gut war, im Bereich +3 °C - 0 °C wars aber etwas zu kalt. Mit nur Heizkurve rauf/ runter bekommt man so eine "Delle" aber nicht aus der Kurve raus, es muss an allen Parametern gedreht werden. Man kann hier probieren oder halt wenn man die Korvengleichung hat etwas "gezielter" rumprobieren. Mir ist klar, dass das im Endeffekt etwas Spielerei ist.

Nichts desto trotz ist das Problem, dass der Graph bei der Heizkurveneinstellung nicht die Temperaturen anzeigt, welche die Steuerung dann intern berechnet und dann auch als Soll VL VL [Vorlauf] setzt.


1
