ich hab ne K06D von Klauke, macht halt Sechskantpressung und geht nur für DIN Kabelschuhe. Fürs kurzschlussfeste gäbe es auch andere aber dann braucht man ne teure Dornpresszange. Löten bei so hohen Strömen, weiß nicht ob das gut ist. Gibt aber schon gute billige Crimpzangen in Amazon |
||
|
||
|
Akku Dornpresszange
War aber nicht meine, leider geil das Ding und echt teuer 🤪 |
||
|
||
|
Ich hab mir ne günstige bei Amazon gekauft, besser ist's aber wennst dir ne hochwertige bei nem Elektriker ausborgst |
||
|
||
|
Hallo Stoffal02, hier gibt es dazu Erfahrungen und Preise: Kabelschuh crimpen |
||
|
|
||
|
||
|
Eine Dornpresszange? |
||
|
||
|
Nö 6-Kant: https://www.amazon.de/Einstellbare-Professionelle-Abisolierzange-Kabelschneider-Quetschzange/dp/B09JFXSTGF/?ie=UTF8&tag=wwwenergiespa-21 Kommt halt immer drauf an welche Drähte und Kabelschuhe verwendet werden. |
||
|
||
|
Dornpresszangen in den Querschnitt sind teuer. Auch der feinstdrähtige Kurzschlussfeste geht bei den Din Kabelschuhe mit Sechskantpressung. Die halt leider länger und manche Querschnitt/ Lochkombinationen gibts nicht. Aber sonst sollte die auch passen. DIe Dornpresskabelschuhe sind grösser, dir halten dann bei der falschen Pressung nicht(vl kann man auch die kleineren nehmen und es geht aber da fliessen hohe Ströme) |
||
|
||
|

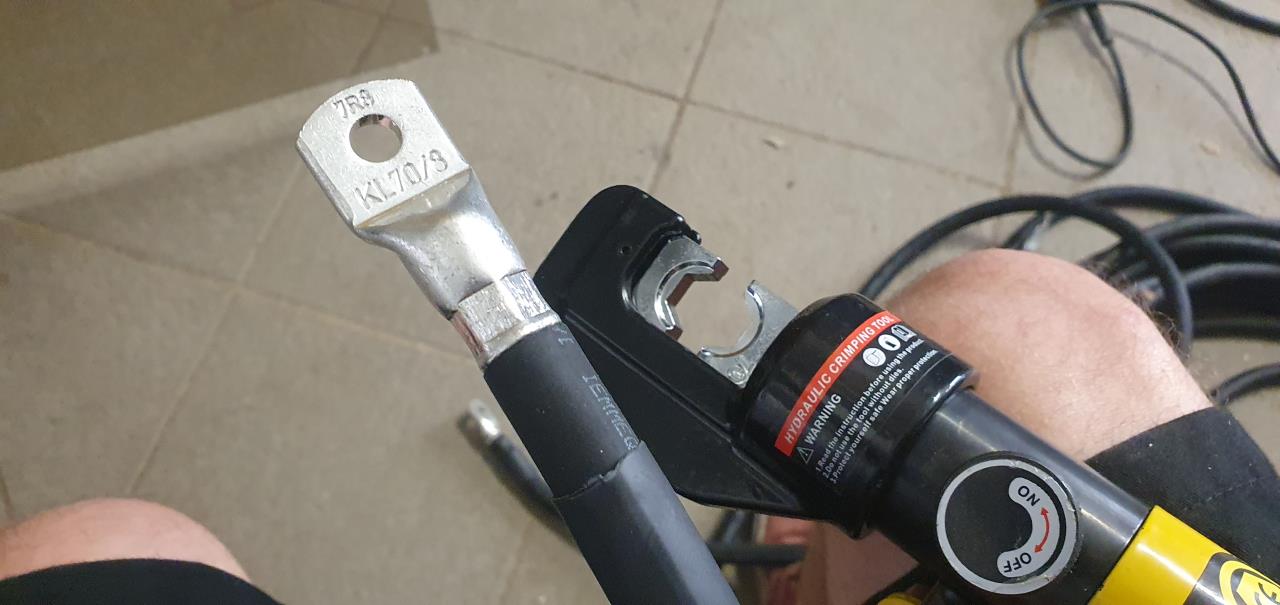

ja, das mit den Kabelschuhen ist so ne Sache. Wenn du Sechskantpressung machst, dann immer die "standard" Rohrkabelschuhe verwenden. Nicht die speziellen für "feindrähtig" weil da eben der InnenDurchmesser zu groß ist. die feindrähtigen Kabel (hab Schweißleitung genommen) gehen aber trotzdem in die kleineren std. Kabelschuhe rein, auch wenns eine Spielerei ist. (Trick dabei: vorher mit Isolierband zusammen halten, in Kabelschuh reinschieben, isolierband runter, und keine Litze steht mehr raus) Habs dann auch mit einer halbwegs billigen, hydraulischen China Presse gemacht. (Elektriker hätte auch nur Akku-Hyd-Sechskant gehabt)    |
||
|
||
|
und ja... für die Kontakte an der BSL Batterie brauchst Spezial-Kabelschuhe mit schmalem Flansch M6: z.B: Klauke 7SG6 (70mm2) oder Klauke 6SG6 (50mm2) Mit std. Kabelschuhen kannst sonst nicht über 35mm2 gehen. |
||
|
||
|
Gegen Löten ist nichts einzuwänden, bei so großen Kabelschuhen ist die Durchwärmung aber mit einem Standardlötkolben kaum mehr zu machen. Denkbar sind Lötföns mit eingestellter Temperatur (bei verbleitem Lot ca. 300°C). Die Isolierung wird dabei auch ein wenig leiden. Gelötete Verbindungen dürfen GAR KEINE Kräfte aufnehmen, bei den Crimps ist das nicht ganz so wild. |
||
|
||
|
Stimmt nicht ganz: gelötete Verbindungen dürfen AUF GAR KEINEN FALL bewegt werden. Löten an der Stelle ist Murks. Und bei den Stromstärken ist das ggf. tödlicher Murks. Mal ganz abgesehen davon, was die Versicherung bzw. der Sachverständige dazu sagt, sollte mal was sein. Gasdicht crimpen ist das Mittel der Wahl. Und dafür braucht man halt passendes Material und Werkzeug, und man sollte das halt auch können (bzw. eine vermurkste Crimpung erkennen und neu machen) |
||
|
||
| Hallo Benji, kostenlos und unverbildlich kann man das auf durchblicker.at vergleichen, geht schnell und spart viel Geld. | ||
|
||
|
sind die SG überhaupt für.6kant Pressung zulässig oder Dorn? Wieso hast du die feindrähtige in kleinere Standard gesteckt? Passt ja auch für die normalen. Oder weils nur die M6 gibt? |
||
|
||
|

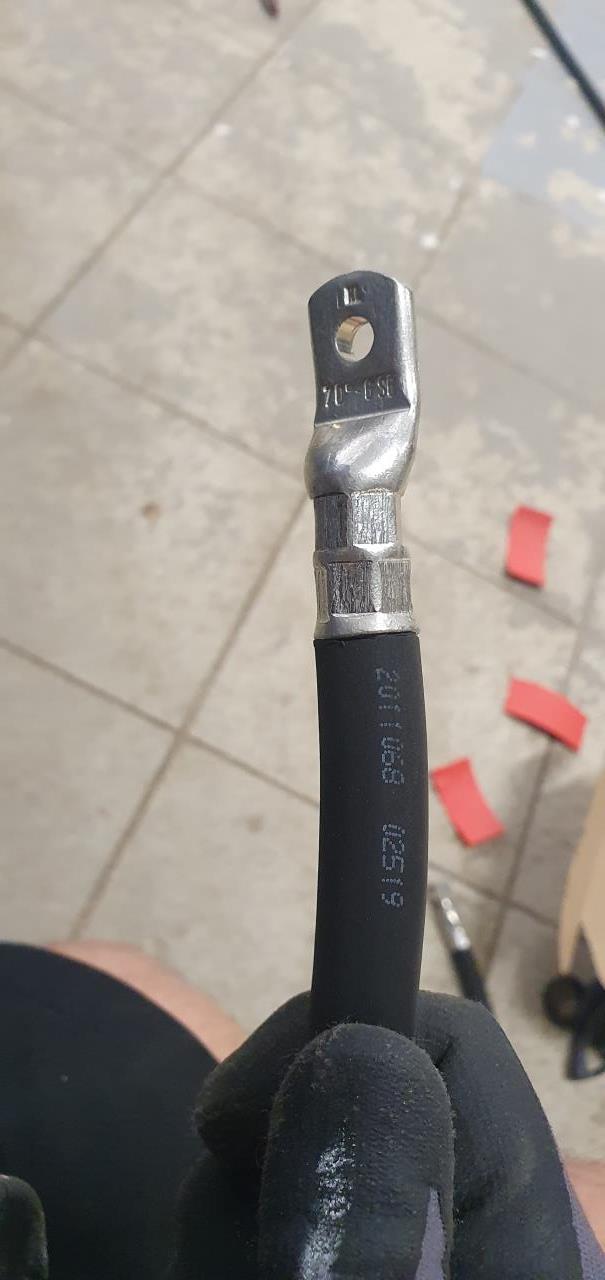

jo, gibt halt nix mit schmalem Flansch für feindrähtige. Aber Klauke sagt, feindrähtig darf auch rein, aber dann wär Dornpressung empfohlen. Ich hab erstmal eine Test-Pressung mit Sechskant gemacht zum schauen... und ja... keine Ahnung, wie das noch fester oder besser sein soll?! ich weiß nicht, übertreiben kann mas auch. Bevor da irgendwas an der Pressung ist, reißen die Kontakte der Batterie 5x eher ab... |
||
|
||
das sind die schmalen:  |
||
|
||
|
Hier gehts auch nicht um mechanische Belastung, sondern um elektrische. Zu hoher Übergangswiderstand, Erwärmung, Kabelschuh dehnt sich, noch höherer Widerstand, noch mehr Wärme, Hitze-Entwicklung, und schon nimmt das Unglück seinen Lauf... das kann sich auch nach Monaten/Jahren entwickeln (Korrosion, deswegen ist gasdicht angesagt) Übrigens hab ich das übersehen: Das geht aber sowas von gar nicht! |
||
|
||
|
also, wenn sich das Kabel merklich erwärmt, dann hab ichs eh schon falsch ausgelegt. "Gasdicht" ist eine Illusion meiner Meinung nach. Wie soll das gehen, ohne Lötung/Schweißung? Naja, wie gesagt: "realistisch" gesehen, würde ich einschätzen, dass alle Schraubkontakte viel schwächer und zerbrechlicher ausgeführt sind, als die Kabelschuh-Pressungen im System. Hab ihr euch mal die filigranen Anschlüsse an Batterie und Multiplus genauer angesehen? Da würd ich mich eher fürchten, als vor den Kabelschuhpressungen bzw. das Risiko für Fehler dort eher suchen. Nichtsdestotrotz: Am Besten trotzdem so richtig wie nur möglich machen 😉 |
||
|
||
|
Ich für mich habe beschlossen neben den halbjährlichen FI Test auch die Kontakte mit einer Wärmebildkamera anzusehen. Geht schnell und man kann Veränderungen gut dokumentieren. |
||
|
||
|
stimmt, das ist eine gute Idee. Hab mir auch eine gute Fluke Wärmebildkamera von der Firma ausgeborgt. Will mir das System dann auch mal unter Last ansehen. Sollte ich aber nicht nur einmalig machen, sondern alle paar Jahre mal. Gute Idee 👍 |
||
|
||
|
plastische Verformung. Das ist eigentlich seit vielen Jahren Standard. Kupfer ist weich Wennich mir diverse NCRs bei meinen Kunden ansehe, sind Installationsfeher die bei weitem überwiegende Ursache für Fehlfunktionen. Das ist mit Sicherheit eine *sehr* gute Idee! |
||
|
||
|
Ich werd mir vl auch eine Flir Adapter besorgen. So hab ich ne 150euro Wärmebildkamera von Aliexpress. Langsam und nicht hochauflösend aber man sieht was :). Dann sollte man mal gscheit einen Lastfall über längere zeit fahren und das öfters mal kontrollieren |
||
|
||
|
ja, hab schonmal kurz mit der Fluke reingeschaut, aber da war z.B leider das Cerbo mit Abstand das wärmste Teil, so dass man die andern Sachen/Temperaturn gar nicht gut sehen konnte. Auch die Metallmontageplatten spiegeln blöd. Muss mal bei Nacht, Cerbo abgedeckt und unter hoher Last messen... |
||
|
||
|
Ja auf Reflexionen muss man aufpassen, selbst die QR Code Aufkleber auf den Zellen reflektieren 😎 |
