· ·gelöst· Meine Lüftungsmontage Teilen:
|
|
||
|
Hi,
Sind in den AnschlussKästen zusätzliche Filter integriert und in welcher Höhe werden die verbaut? Hast evtl. noch mehr Infos dazu? PS: super thread! |
||
|
||
|
Ist das bei der Aussparung keine Wärmebrücke?
So ein Außenwandgitter zum Reinstecken ins Rohr tuts nicht oder braucht man zwingend den Kasten?  Bildquelle: https://www.lueftungs.net/media/image/product/9924/lg/aussenwandgitter-fuer-wandeinbau_5.jpg |
||
|
||
|

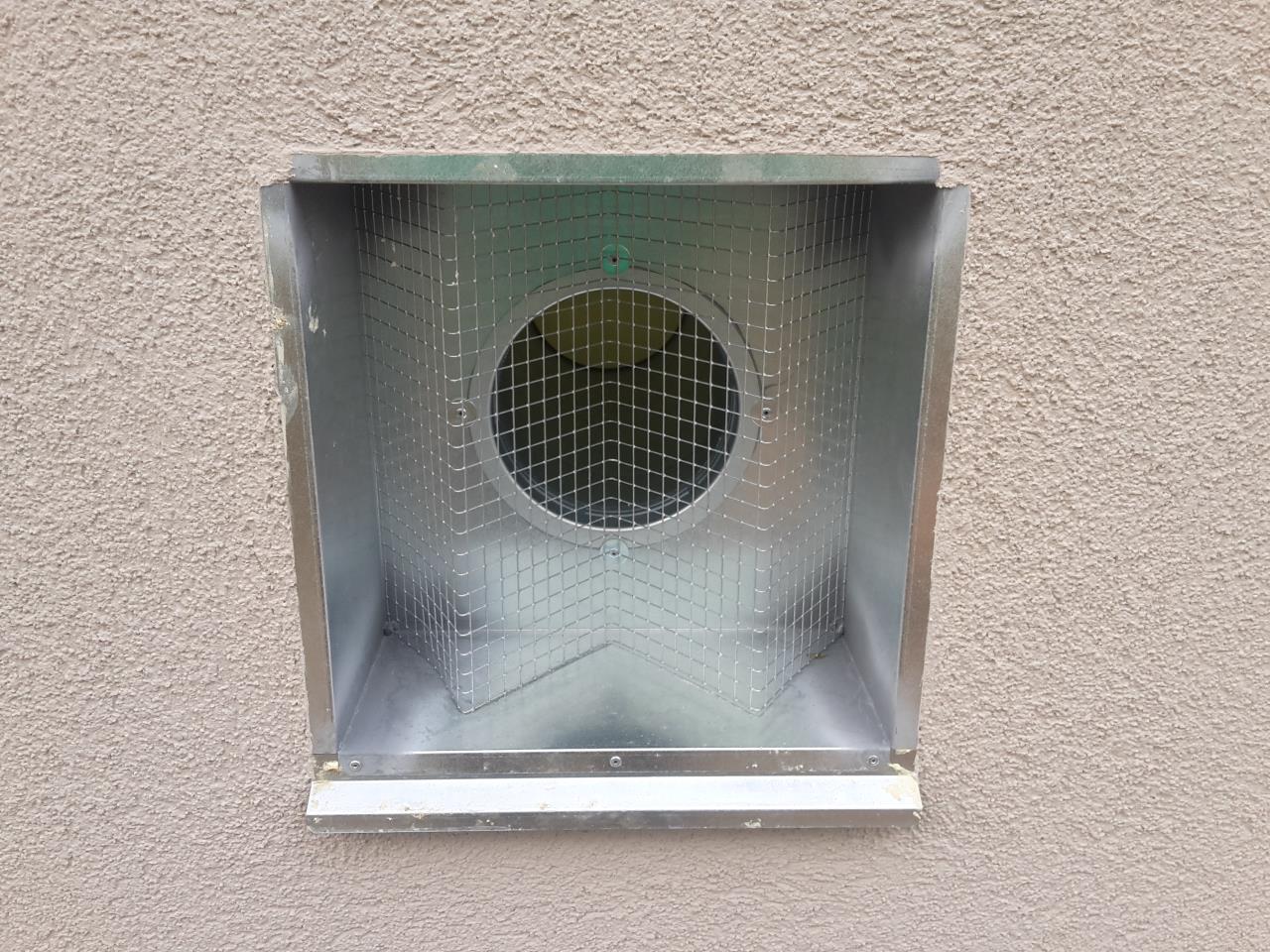

Im Frischluftkasten sitzt ein W-förmiges Gitter für einen Vorfilter. Rohrmitte sollte lt. Plan auf 110-120cm über Niveau sitzen. Wir sind auf der Hausrückseite halb eingeschüttet im Hang. Kann dir noch ein Detailfoto machen mit fertiger Fassade. |
||
|
||
|
ist das so wie versteckte raff/rollokasten unter der fassade? aussen wäre es sicher auch möglich aber wahrscheinlich nicht der hingucker |
||
|
||
|
Verstehe den Zusammenhang nicht. Die Dämmung vor dem Raffstore-/Rollokasten bringt ja wenig, weil er ja von unten offen ist, soweit ich weiß. Ist eher eine optische Sache. Dahinter ist ne ordentliche Dämmung wichtig. Niemand wird den Kasten auf die Fassade montieren.
Ich meinte eher, ob man nicht einfach das Rohr ausm Innenraum länger ausführen und mit Armaflex umwickeln kann und das Außenwandgitter aufstecken, ohne Kasten. Bzw. habe ich mal irgendwo so graue Fort- und Abluftrohre aus "Styropor" gesehen. Dann könnte man sich ja den Kasten und die Schwächung der Dämmung sparen. |
||
|
||
|
ohne kasten kein vorfilter. kasten mit vorfilter auf fassade aufgesetzt käme mir so vor, wie raffkasten auf fassade aufgesetzt. deshalb der vergleich. |
||
|
||
|
Ok, habe schlampig gelesen und das mit dem Vorfilter übersehen. |
||
|
||
|
Der Anschlusskasten ist deswegen so tief, dass die Anströmung des Wetterschutzgitters für einen niedrigen Druckverlust gleichmäßig ist, und für die Ansaugung die Möglichkeit eines größeren Vorfilters gegeben ist. Das Wetterschutzgitter kann übrigens ohne Werkzeug eingeschoben und wieder herausgezogen werden. Das geht bei den handelsüblichen Lösungen nicht, da Anschlusskasten und WSG üblicherweise fest verbunden sind. Der Anschlusskasten hat auch einen durchgängigen Wetterschenkel (Tropfkante) damit an der Fassade Schmutzfahnen vermieden werden. rabaum wird sicherlich dazu bei Gelegenheit ein Foto posten |
||
|
||
|

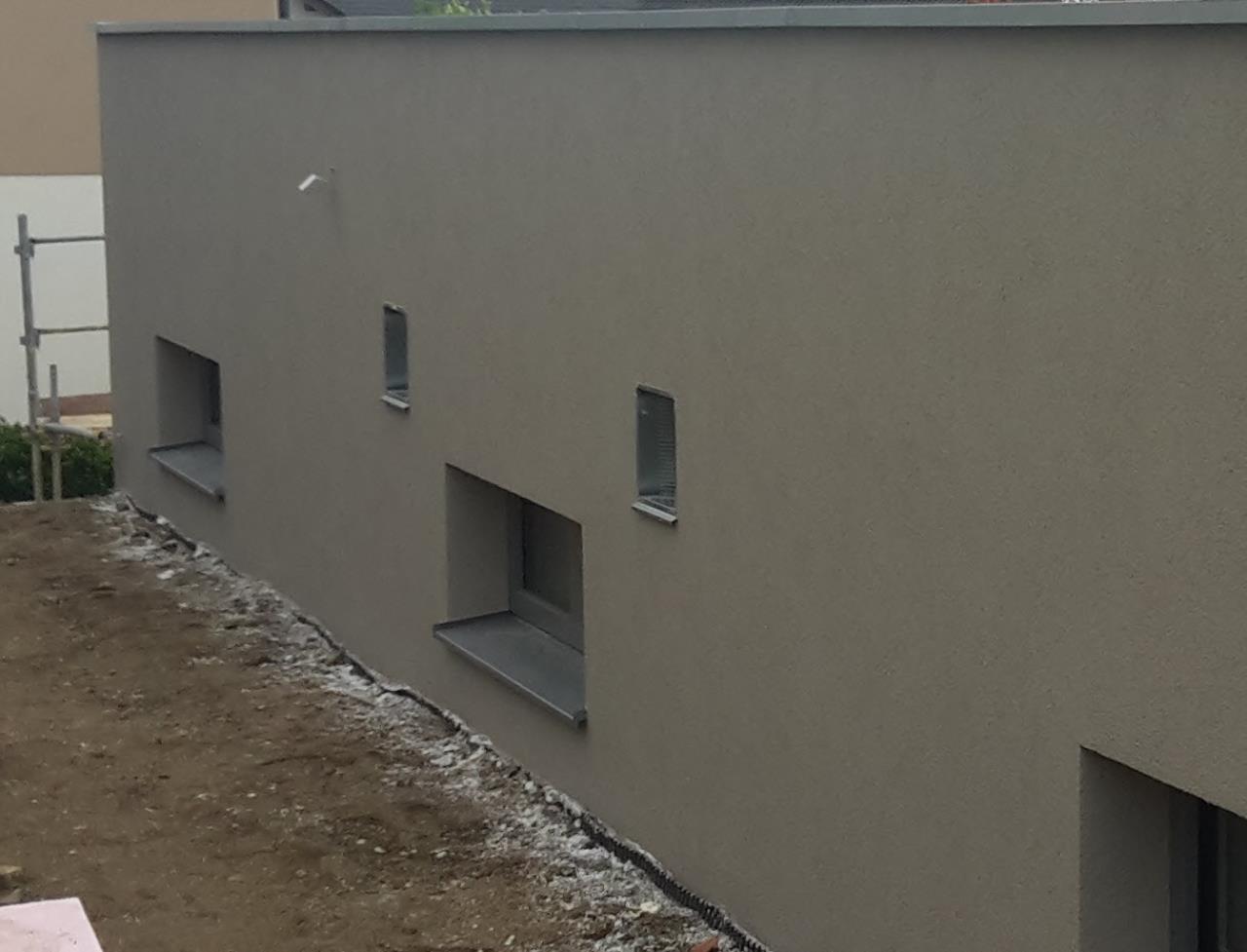

eh kloa aber leider kein besonders gutes heute wurden die beiden Kästen eingeputzt, Hausrückseite ist fertig
rechts ist der für die Frischluft, hier sieht man das Gitter drinnen sitzen. Höhe über Niveau kann man jetzt auch besser erkennen.  |
||
|
||
|
Vielen Dank für diesen Thread. Ich lese mit großem Interesse mit, da ich auch bald eine KWL KWL [Kontrollierte Wohnraumlüftung] von leitwolf geplant installieren werde. Magst du mir bitte noch ein Bild direkt vor einem der beiden Kästen auf der Außenseite der Wand machen? Das wäre super. |
||
|
||
|
Langes Wochenende - lange auf der Baustelle

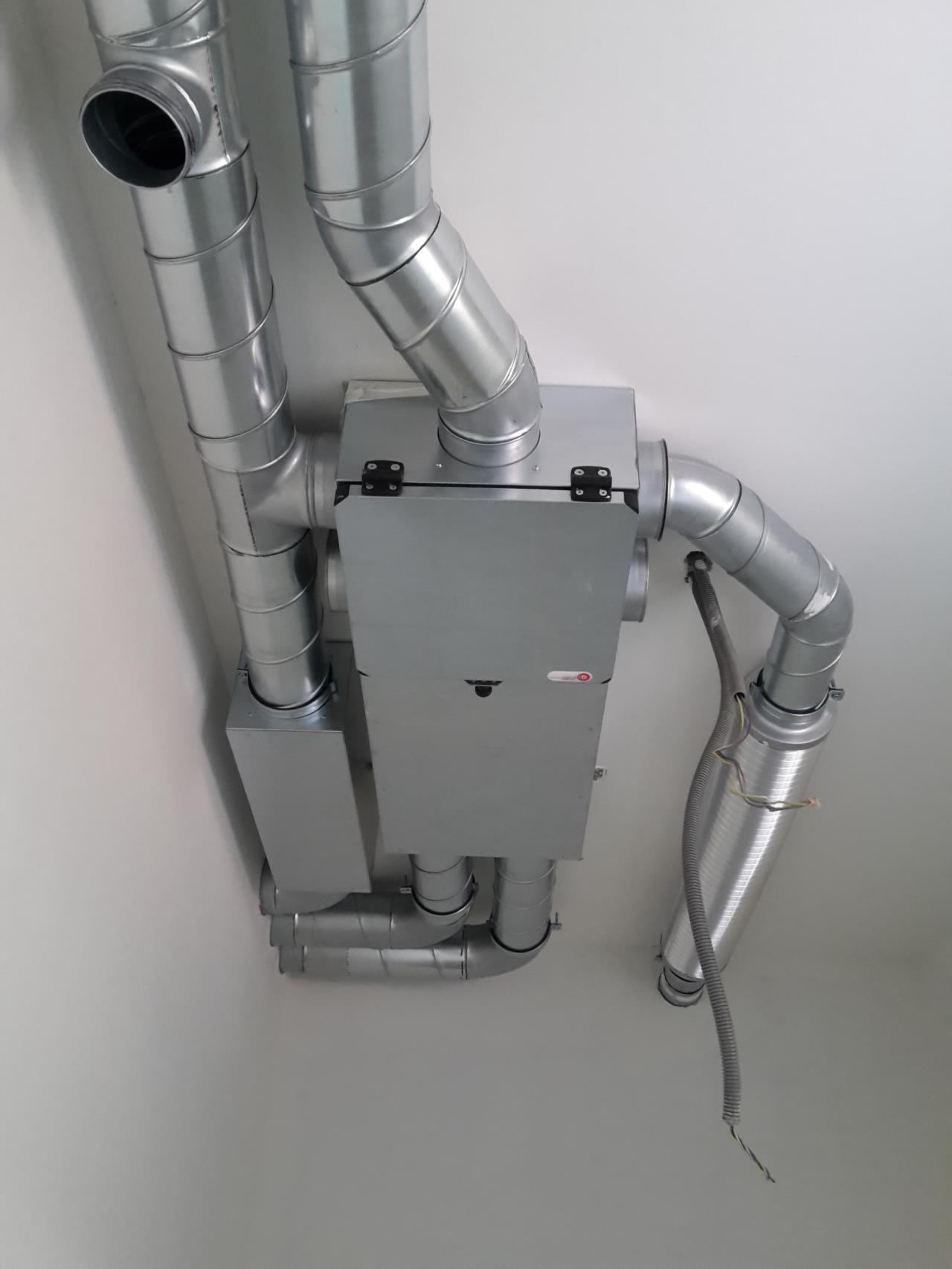

Die Lüftung ist im großen und ganzen fertig. Wirtschaftsraum mit Sichtinstallation - fertig:

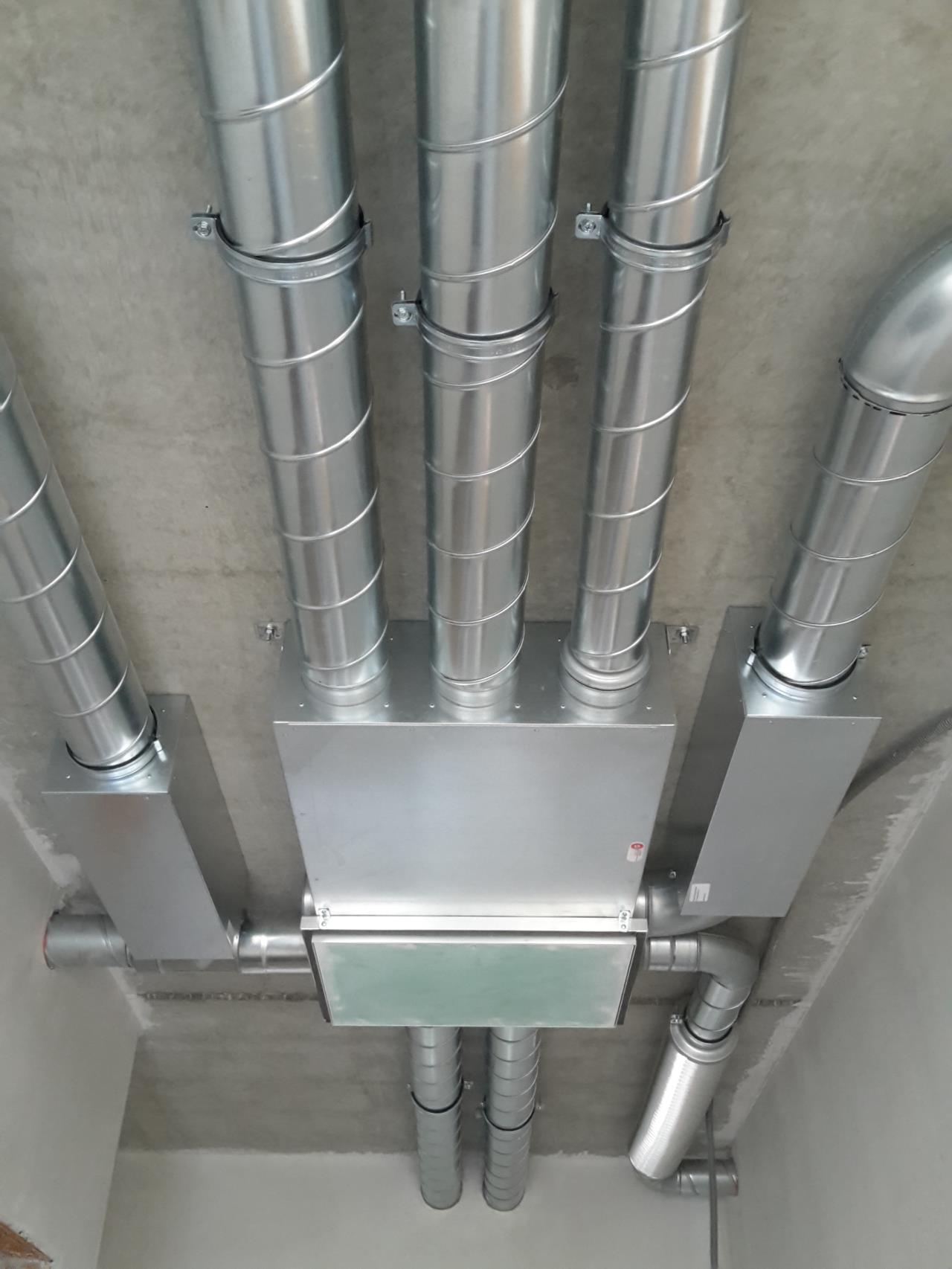

Gang mit Sternverteilung - fertig. Decke wird noch abgehängt.

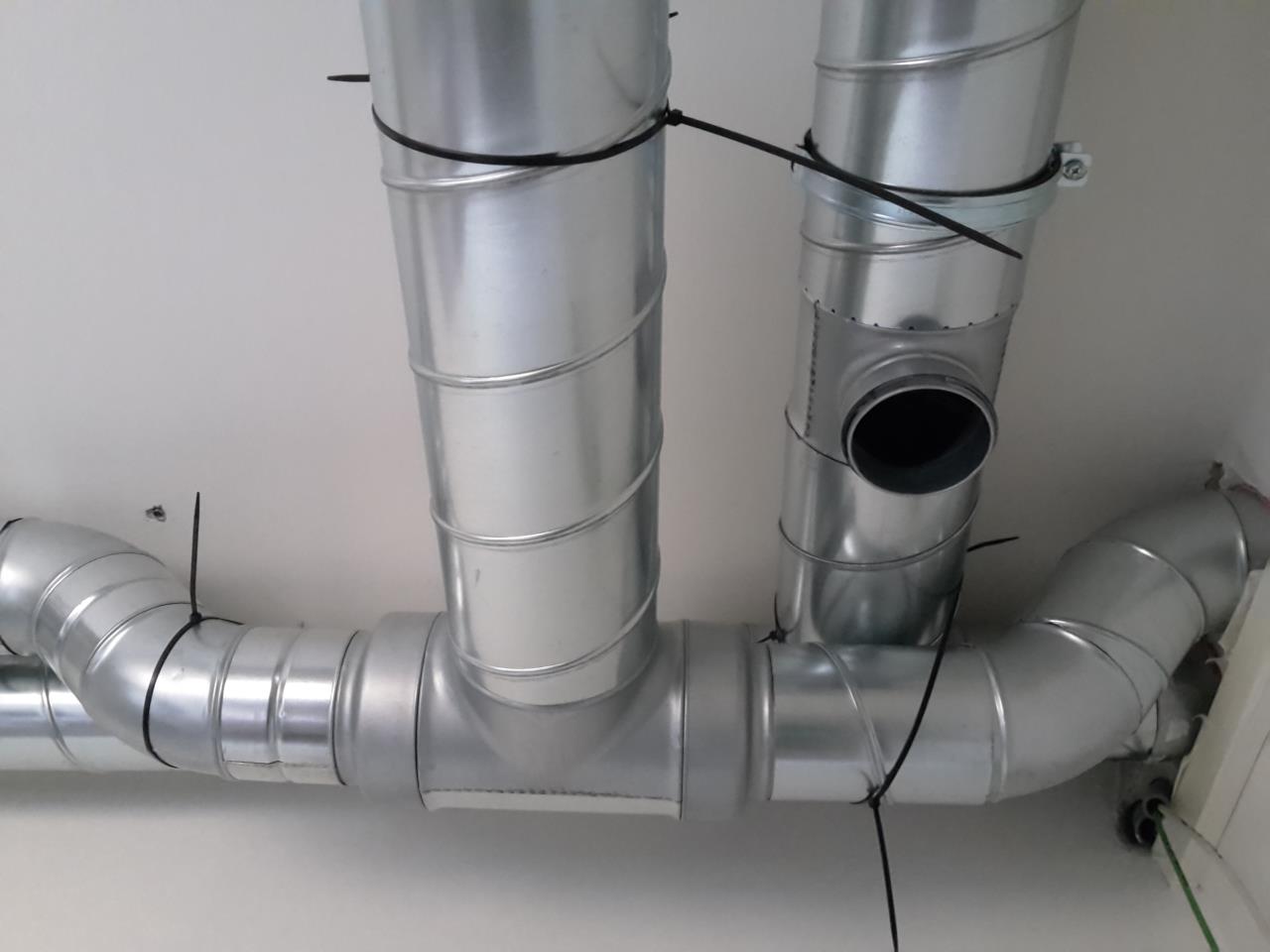

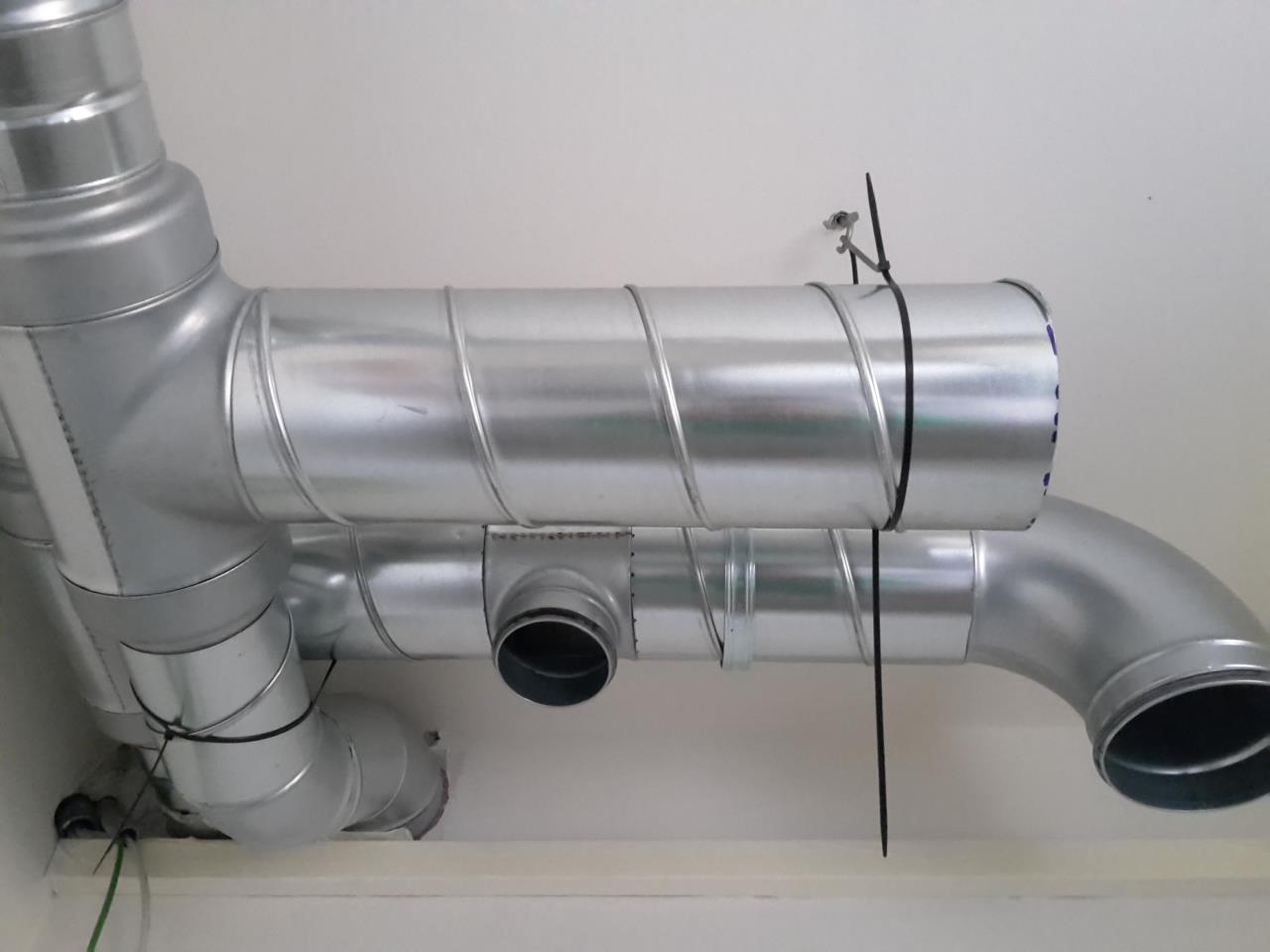

Technikraum - fast fertig hier musste noch etwas improvisiert werden, da alle Stockschrauben für die Schellen zu kurz waren. Rohrschelle Typ MacGyver
Viel mehr kann man einstweilen nicht machen. Jetzt muss mal der Technikraum gefliest werden, dann kann das Lüftungsgerät von d&w kommen und dann richte ich die letzten Rohre genau auf die Maschine ein.
|
||
|
||

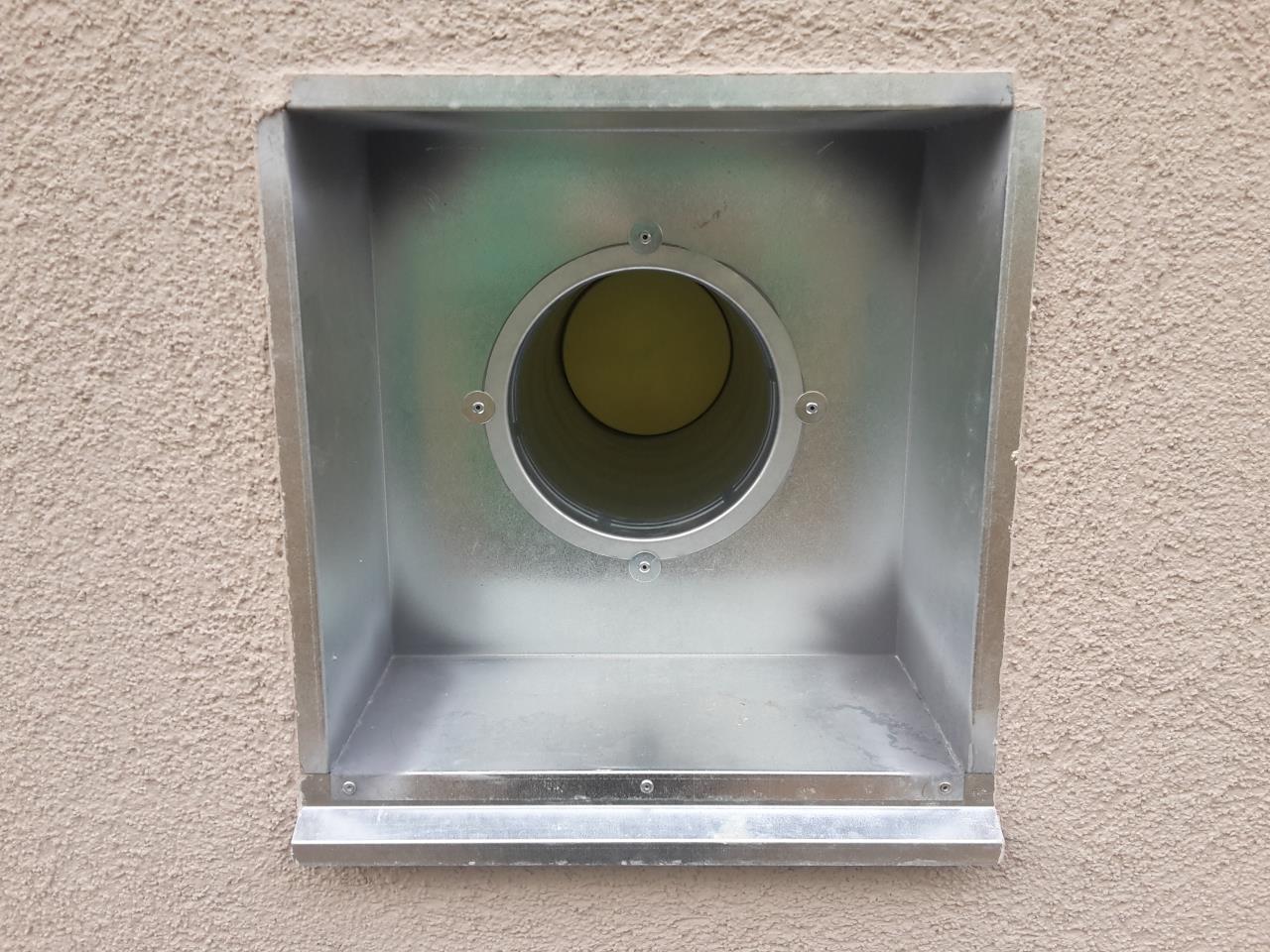

Und noch die beiden Kästen in der fertigen Fassade mit dem armaflexgedämmten Stutzen innen.
|
||
|
||
|
Ist das alles mit Wickelfalzrohren System Safe mit Dichtung gemacht worden?
Muss man das dann nicht überkleben oder erreicht man so volle Dichtigkeit? |
||
|
||
|
ja genau sowas https://www.energiesparhaus.at/forum/40243_2#329778 das wäre mein Wissensstand |
||
|
||
|
Die Bögen/T-Stücke usw. haben eh eine Dichtung... |
||
|
||
|
Wieso gibt es eigentlich keine deckenelemente mit bereits einbetonierten haken, zb 10 cm abständen? Speziell in bereichen mit abgehängter decke würde es super viel zeit ersparen. Lüftungsmontage wäre auch sehr einfach. "Schellen" wären mit zwei drähen in nu befestigt. |
||
|
||
|
da würd ich den Siemens Lufthaken empfehlen |
||
|
||
|
Normalerweis nimmt ma ja eine hiltimontageschiene mit gleiter brink..

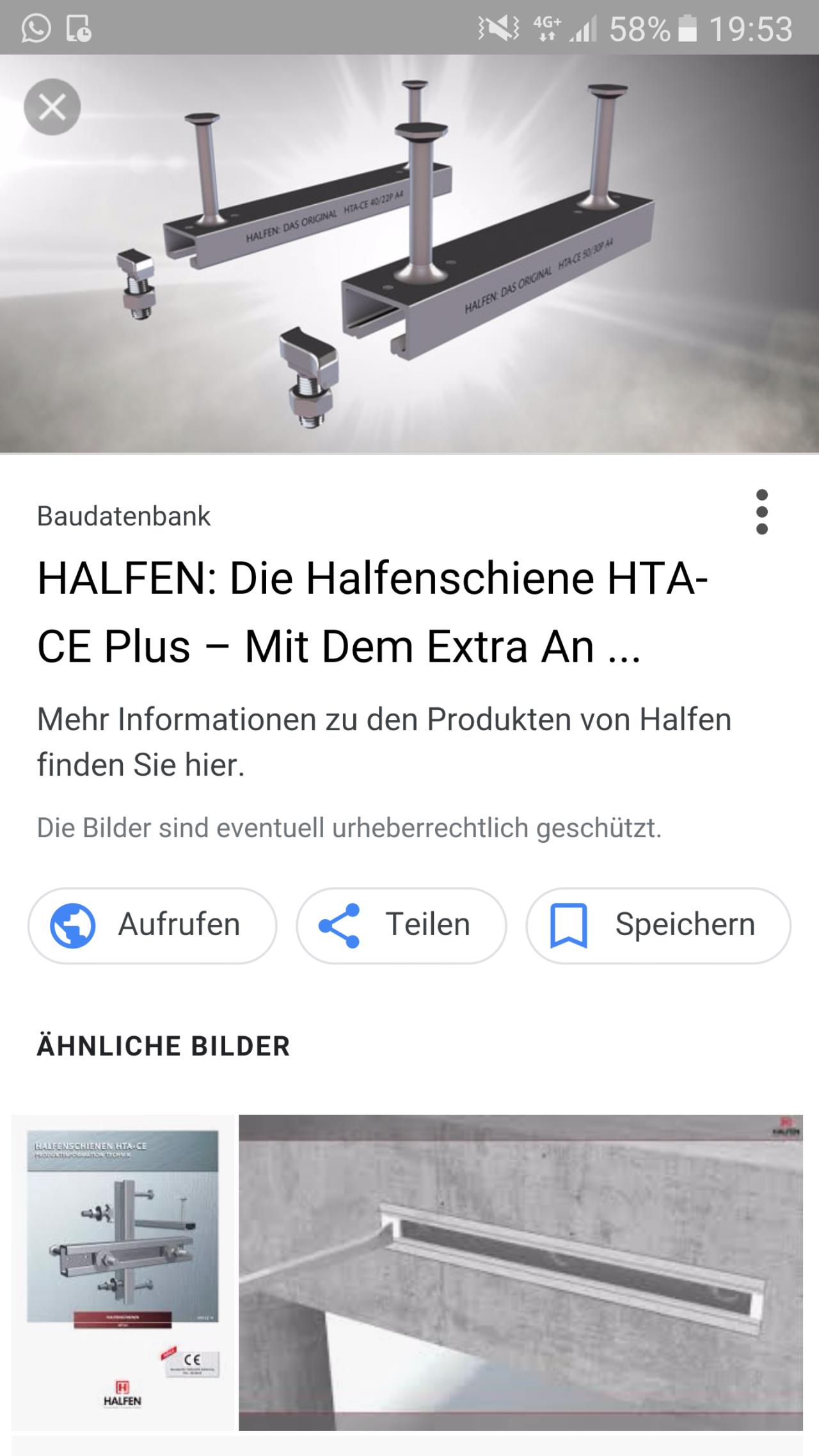

Das macht das um einiges leichter aber bei ap montage ist das halt nicht so schön.. Du kannst aber auch halfenschienen miteinbetoniern und da könnte man sich auch dran einhängen.... Woher habts ihr den Mauerkasten? Schlösserkonstruktion? Zb Halfenschiene
|
||
|
||
|
auch vom leitwolf |
||
|
||
|
@rabaum: Welche Software hast Du für die 3D-Planung verwendet? |
||
|
||
|
hätt ich noch ein paar monate bei mir zeit, könnt ich auch alles auf BIM Softwaren machen und alles in 3D(Revit),.... das wird die teure Zukunft der Firmen |
