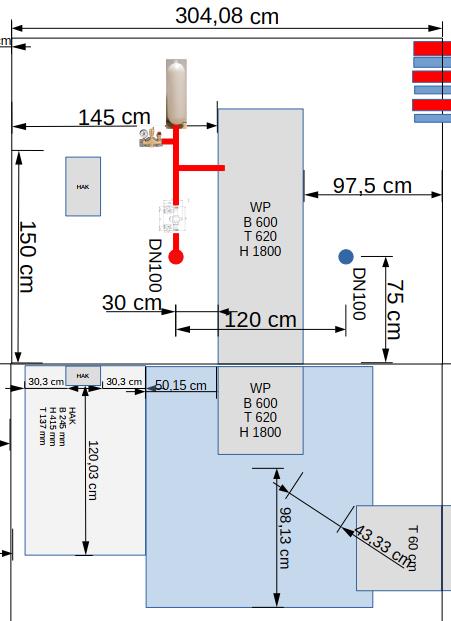

Vielleicht bringt dich dieser Beitrag weiter https://www.energiesparhaus.at/forum-technikraum-groesse/59485_1#574202 |
||
|
||
|
Danke, das hilft auf jeden Fall schon. Die Abstände der Mauerdurchführung zur WP WP [Wärmepumpe] sind mit 25cm, ja sehr ähnlich zu meinen 30 cm. Warum hast du eine Höhe von 1m gewählt? Hast du zufällig ein Bild vom "fertigen" realen Heizungsraum? Danke! |
||
|
||
|

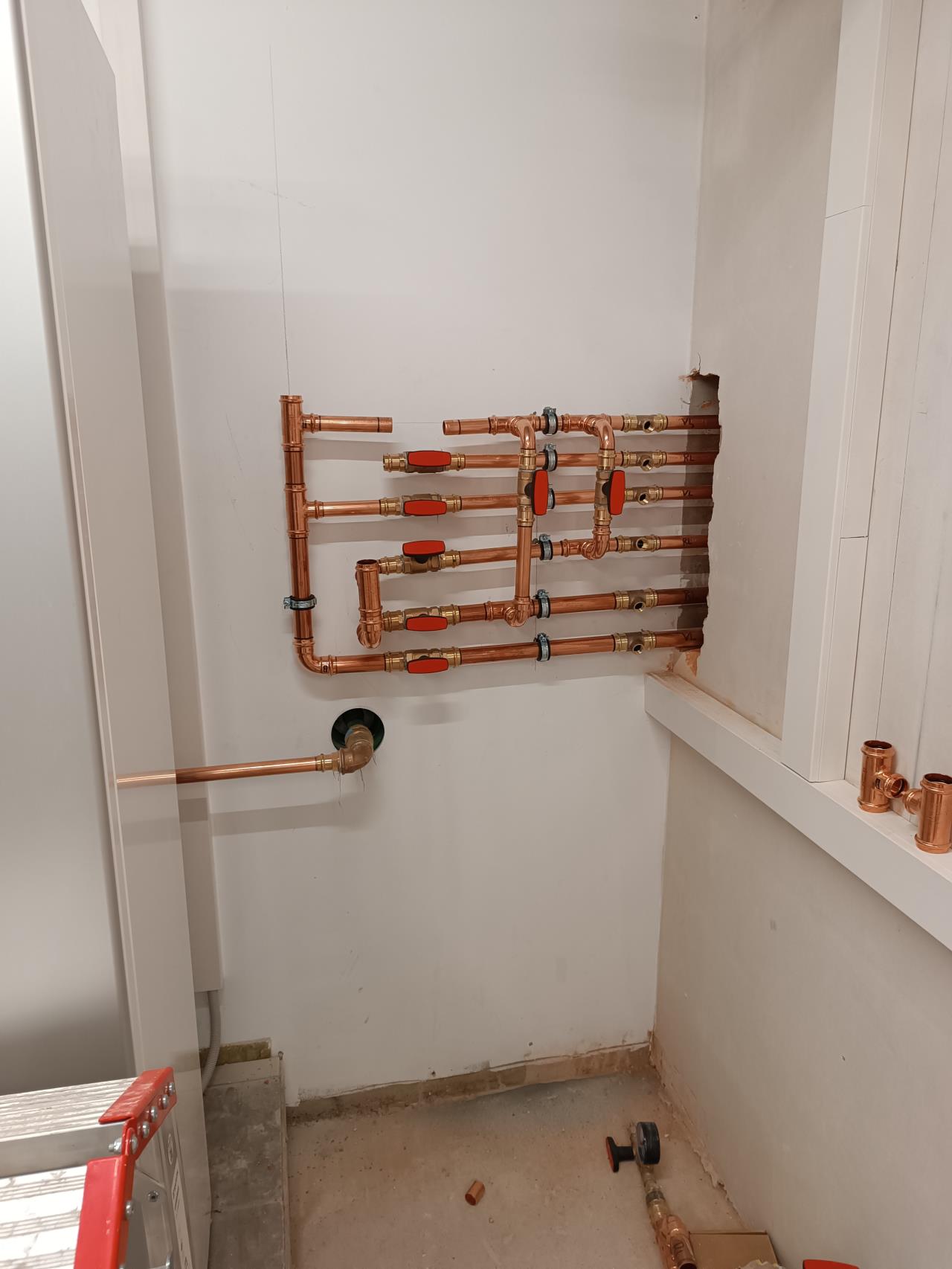

Kannst du so machen. Bei mir sind die kalte und Warme Seite nur ca 1mtr auseinander und es war sehr knapp die Leitungen der WP WP [Wärmepumpe] über die Seite an zu schließen. Rohre kommen bei uns aus der Bopla |
||
|
|
||
|
||
|

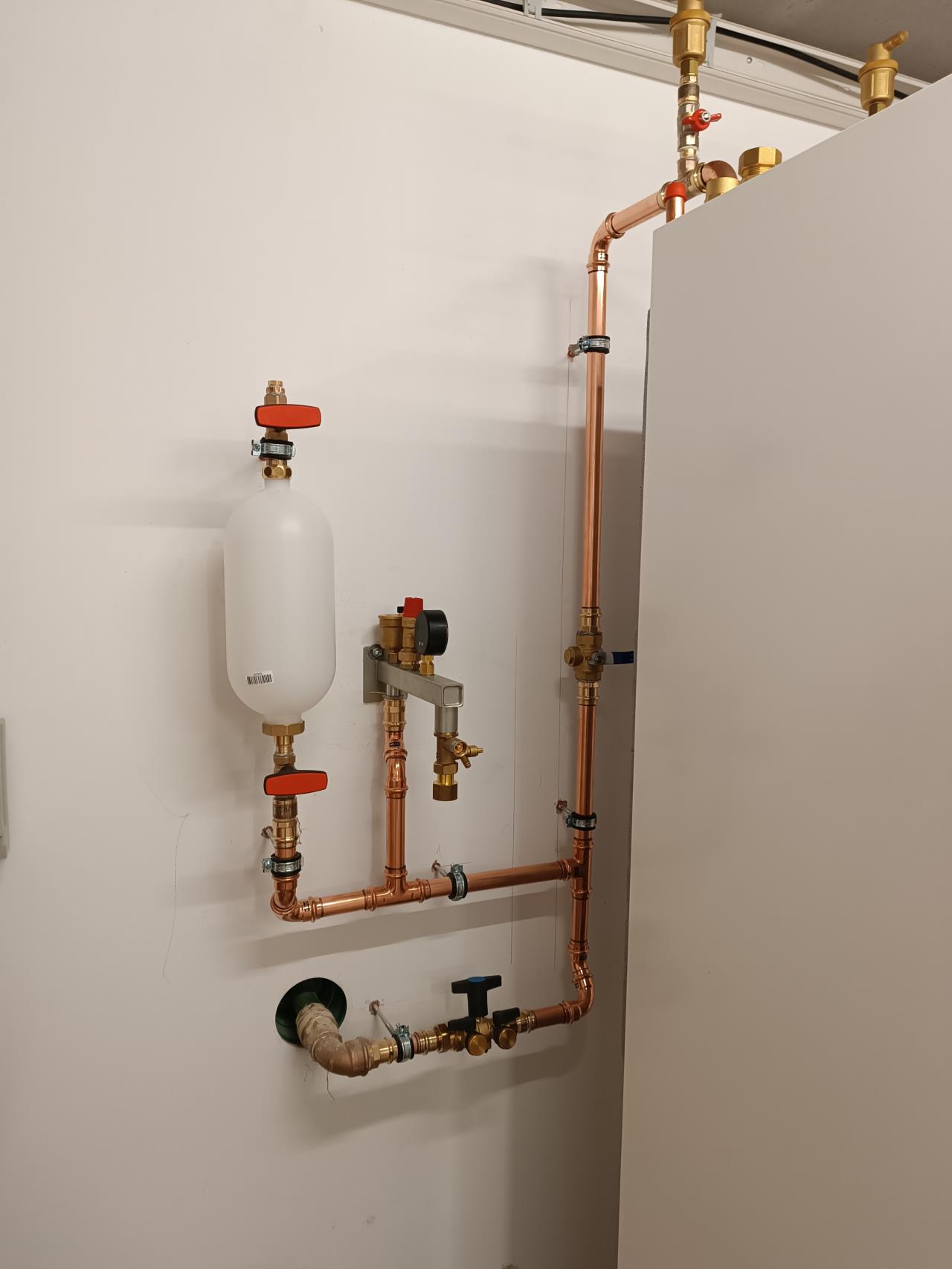

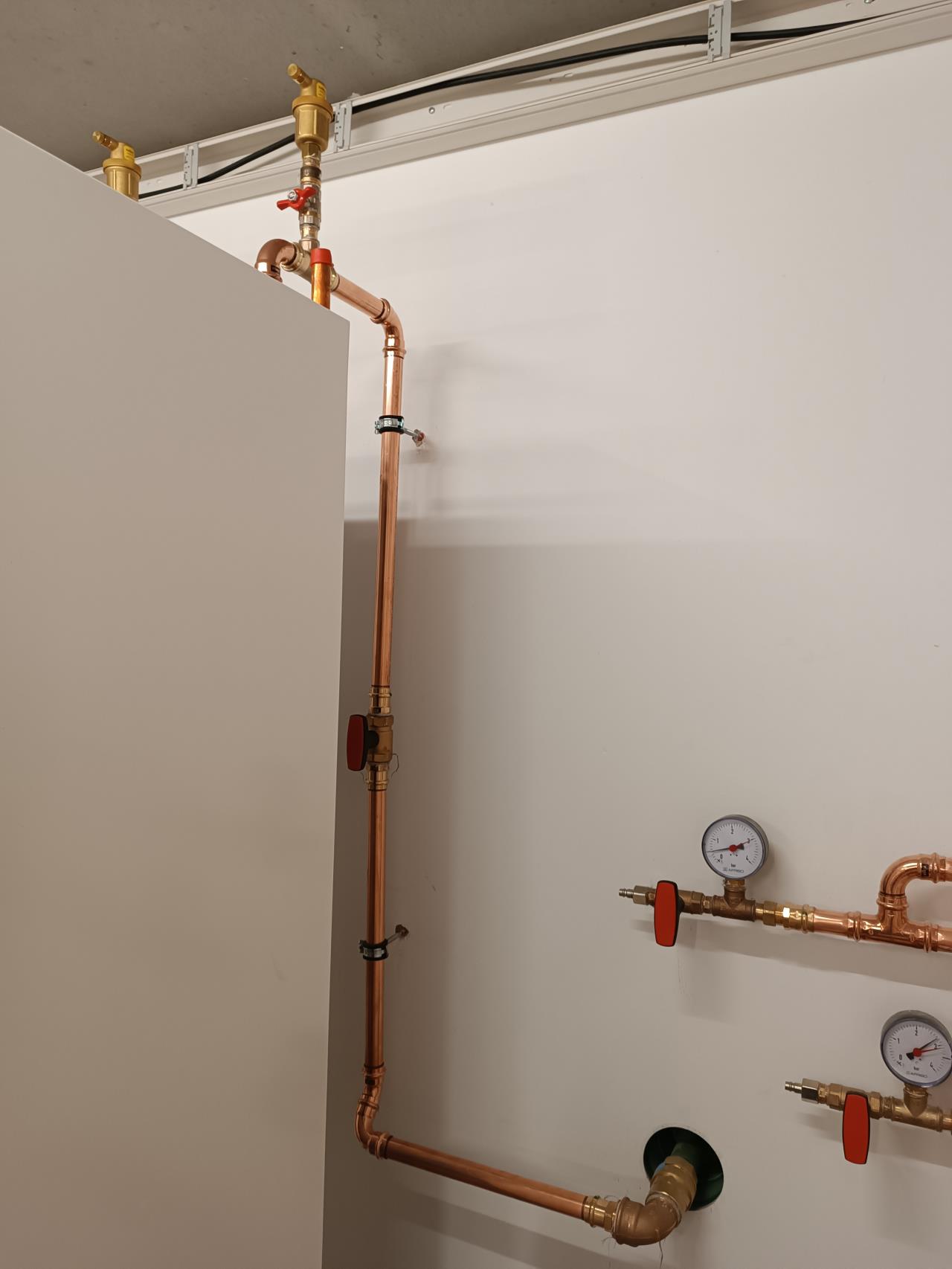

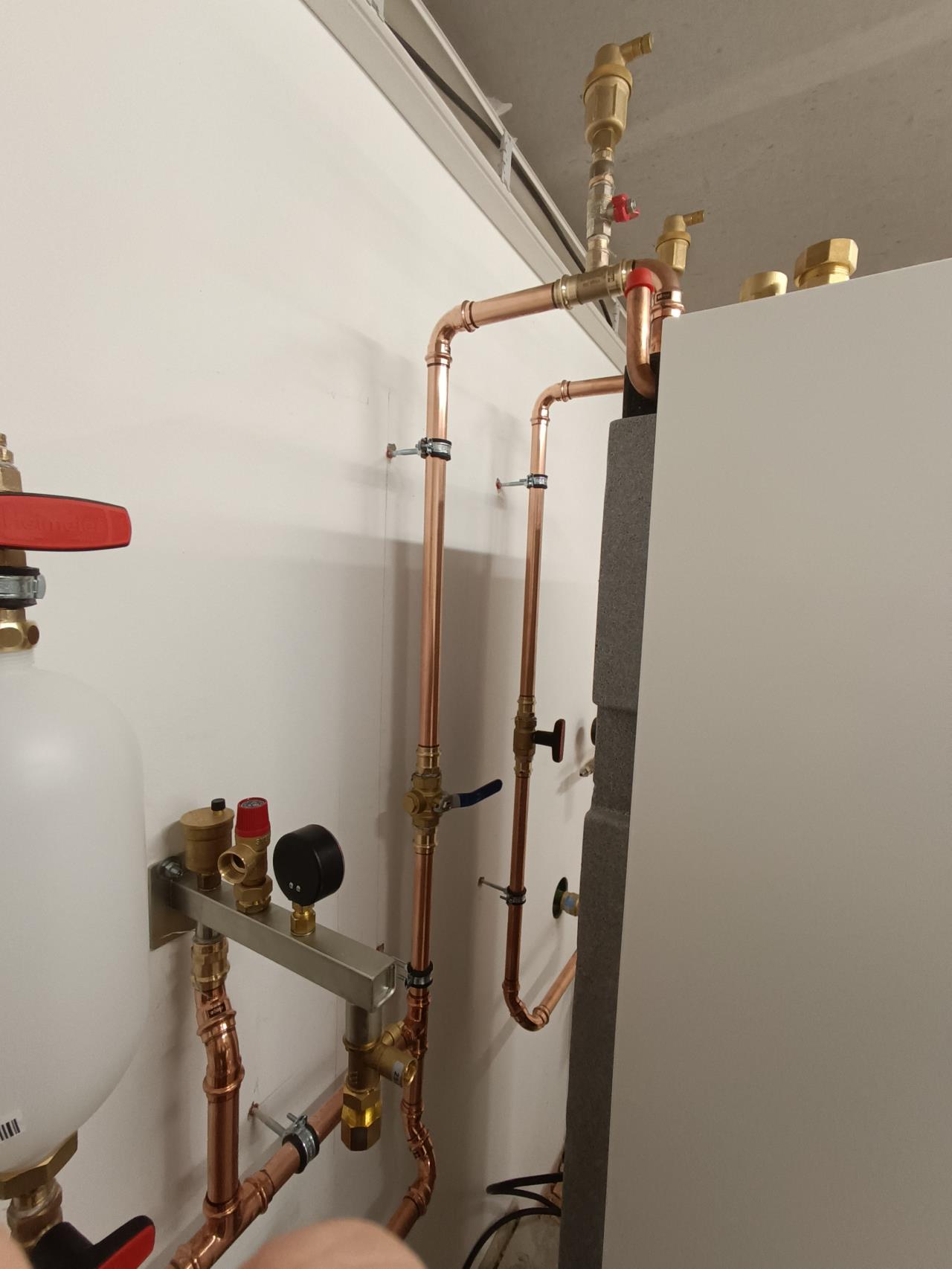

Hallo Schwarmwissen, heute hat der Heizungsbauer die WP WP [Wärmepumpe] gestellt und mit der Sole Verrohrung begonnen. Verpresst ist noch nichts. Würdet ihr das so abnicken oder was ändern? Was auf jeden Fall noch angepasst werden muß: - Fülleinheit durch LK multifill tauschen, das lag leider noch hier bei mir. Der Filterball entfällt dann. - den Entlüfter auf der linken Seite (Warme Seite) oben Entfernen, das kann ich über die Vase entlüften. - kalte Seite finde ich ok, würde ich so lassen. Ist jetzt in 28er Kupfer. Eigentlich wollte ich 32. Aber die Wege sind tatsächlich jetzt noch so lange und ich würde es so akzeptieren.    Danke. Gruß Markus |
||
|
||
|
über die vase, so, wie sie da steht , kannst du nicht entlüften. viel blöder ist das zusätzliche MAG. entweder vase, ODER MAG. wenn direkt aus der wand senkrecht hoch gegangen wäre, könnte da ein t-stück mit vase drüber. so könnte die auch luft abfangen. die gehört auch an die höchste stelle. quick&dirty:  das rohr an der WP WP [Wärmepumpe] abwinkeln und abschneiden.
|
||
|
||
|

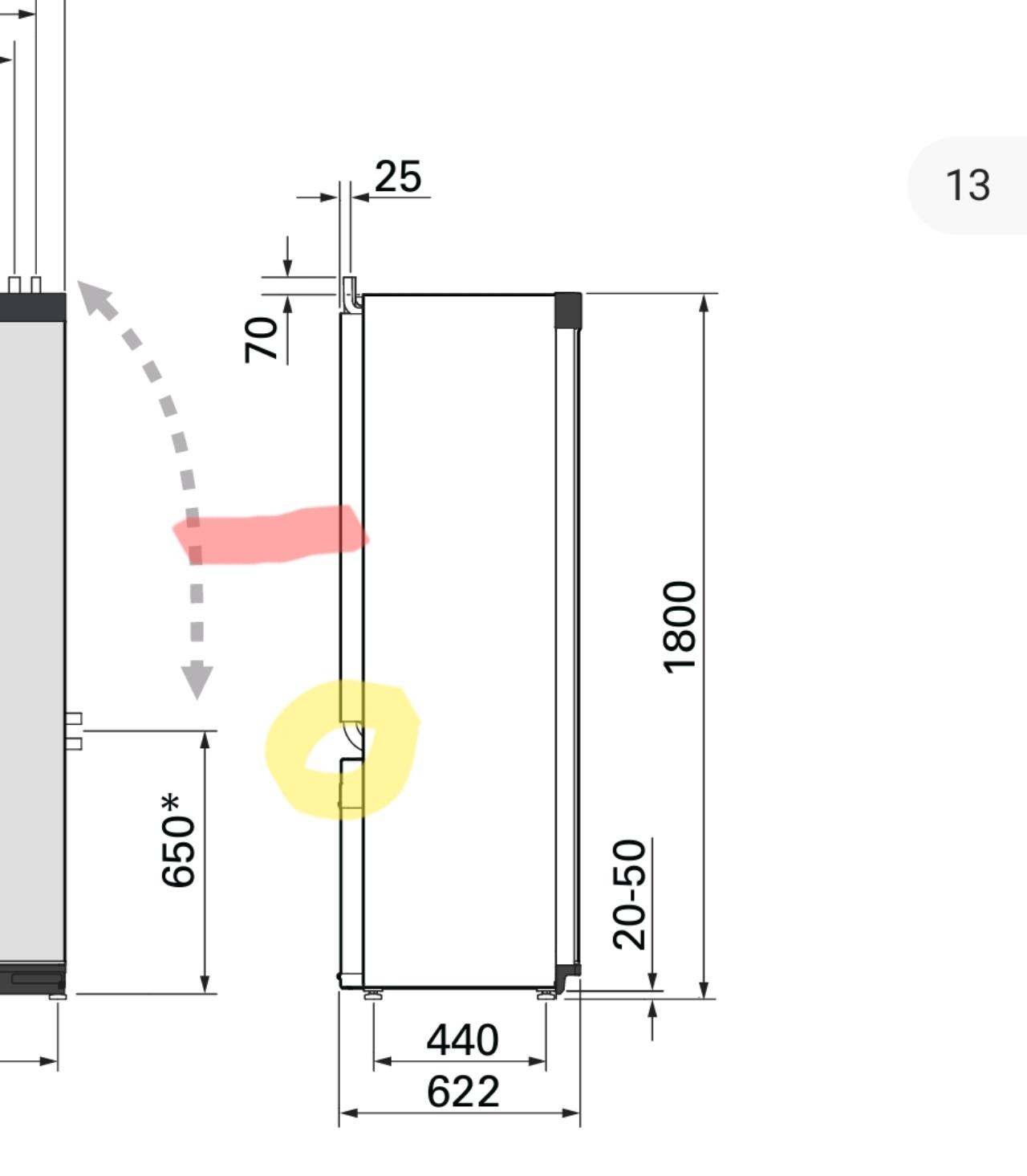

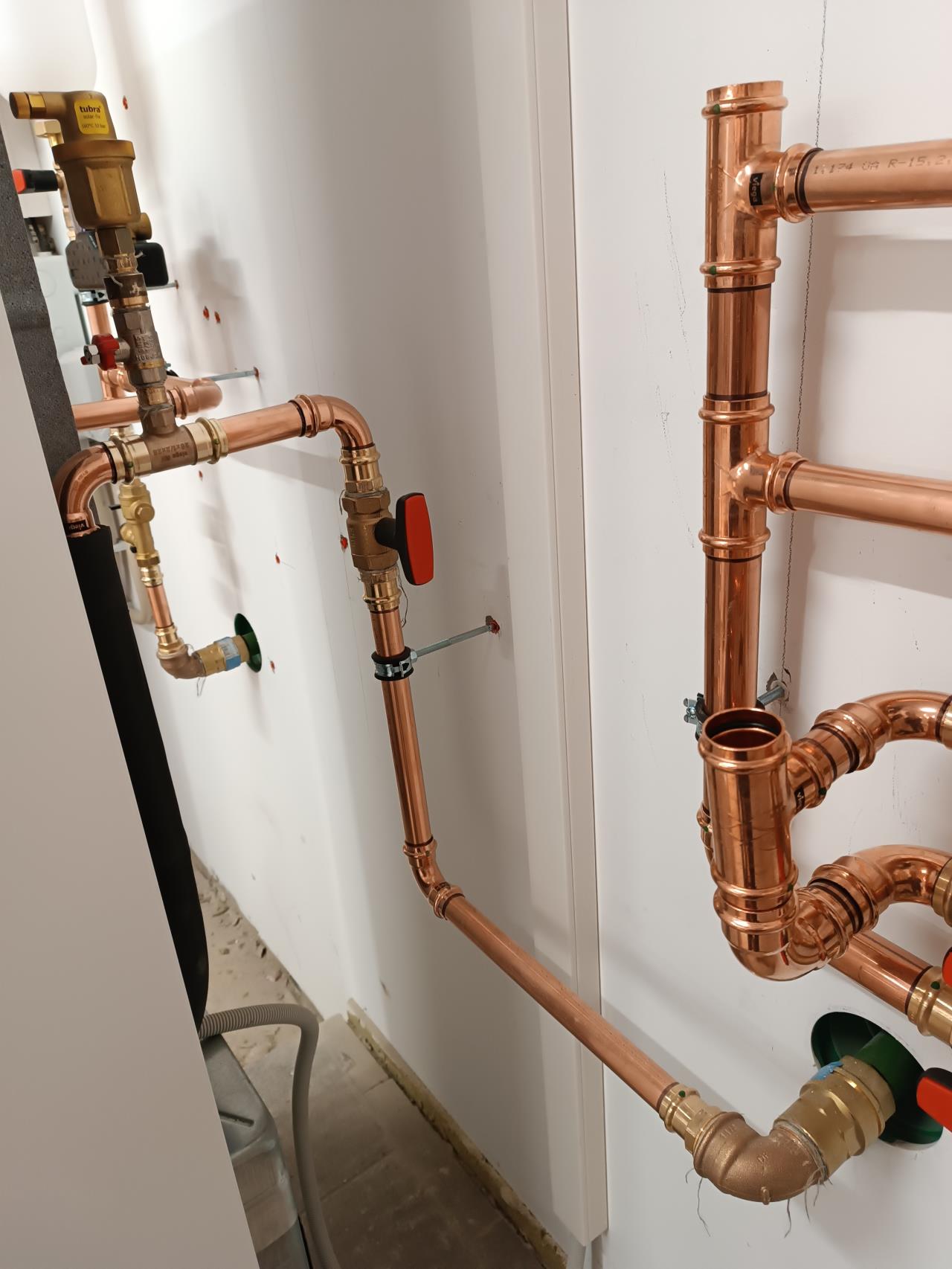

Oja. Guter Punkt. Vielen Dank. Gilt dann auch für die kalte Seite, richtig? Sonst würd es sich ja dort sammeln. Der gelbe Punkt wäre der abgewinkelt "Standadausgang", der ist aber zu tief. Kann man das Rohr einfach kürzen und auf mittlerer Höhe, wie die Rote Linie, zur Wand fahren? Das wäre perfekt, dann kann ich deinem Vorschlag 1:1 folgen.  Den Filterball kann ich mir sparen , der ist dann in der Fülleinheit integriert. Lk multifill https://www.lkarmatur.de/de/produkte/ventile/befullungs-abflussventile/lk-521-multifill-44467425/ |
||
|
||
|

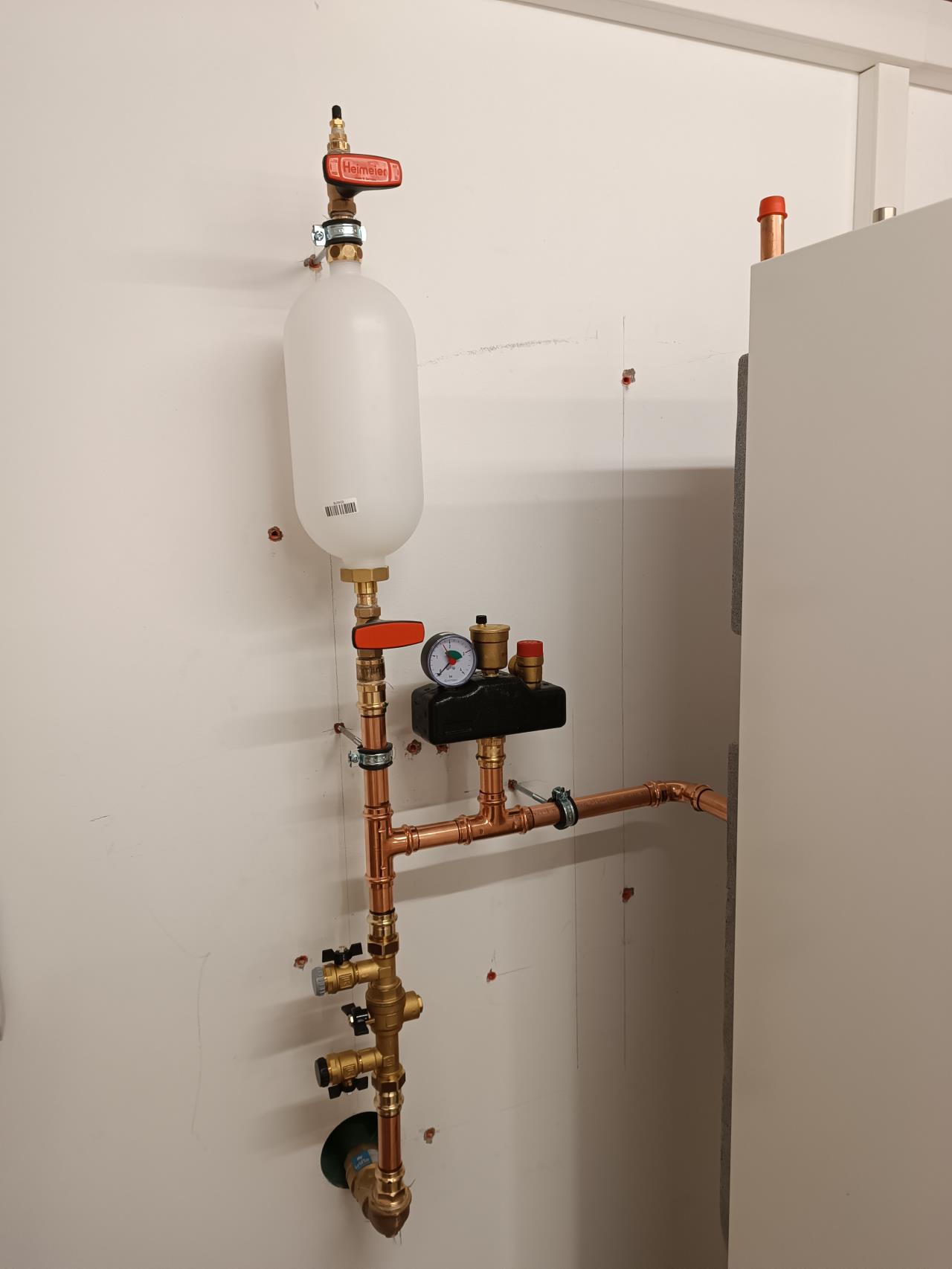

Dass die Rohre extra mit zusätzlichen Bögen näher zur Wand geführt werden, obwohl sie dann bei der Vase wieder wegspringen müssen, würde mich stören. Dann doch gleich in der gemeinsamen Ebene von RGK RGK [Ringgrabenkollektor] und Vase führen und das MAG kann ja weg, wie @cacer schon angemerkt hat. Wozu muss man die Vase eigentlich wegsperren können? Danke für die Fotodokumentation, die ist sehr hilfreich! |
||
|
||
|

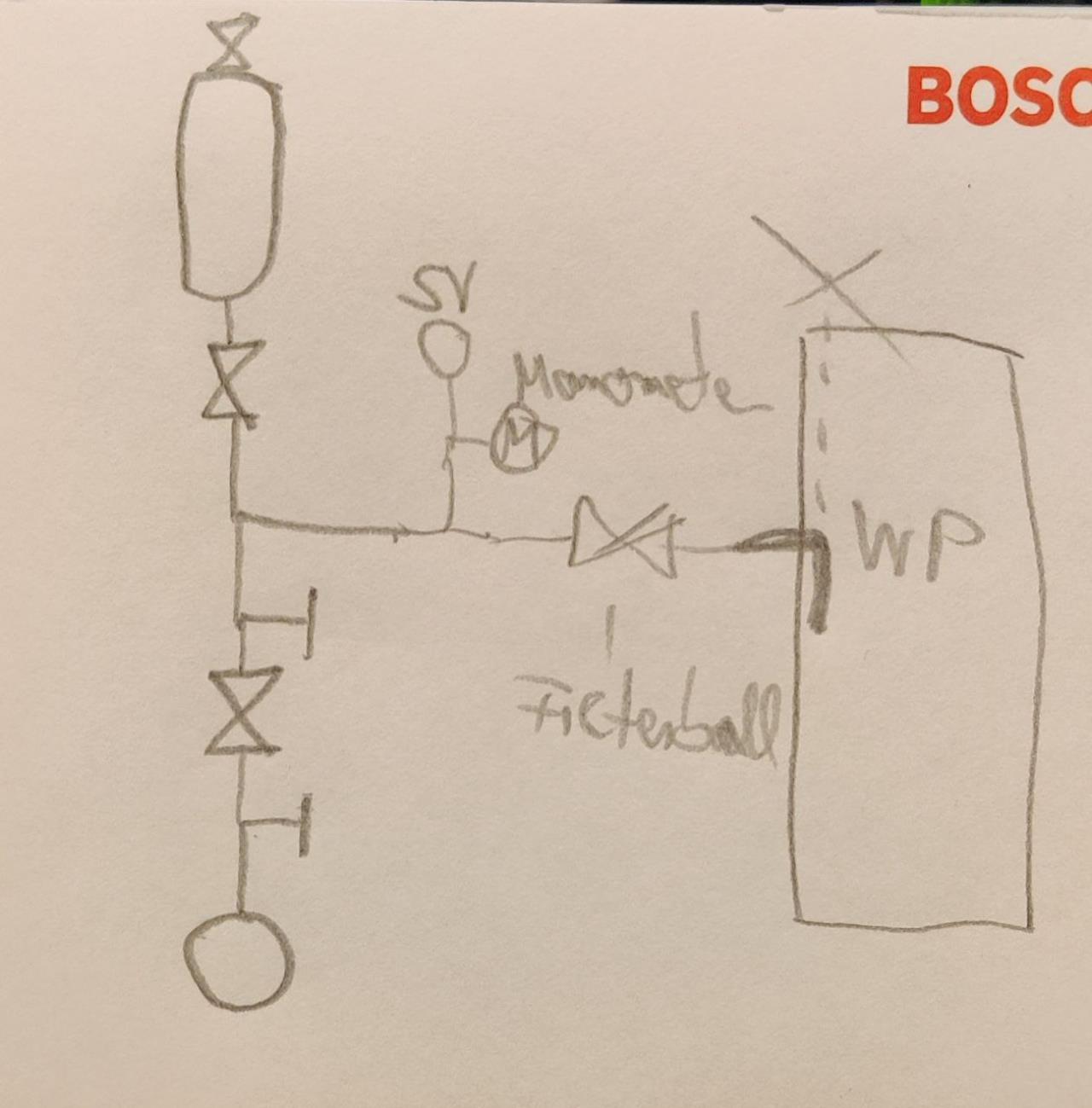

Könnte man nicht von der horizontalen Leitung mit einem T nach oben zur Vase und nach unten zur WP WP [Wärmepumpe] gehen? |
||
|
||
|
jain. ein bogen nach oben, um dann wieder runter zum durchbruch zu gehen ist aber nicht nötig. zum abwinkeln ist da ein stück flexrohr am ausgang der WP WP [Wärmepumpe]. das kann man etwas flexibel variieren. drüber ist halt ein längeres stück rohr, welches man kürzen kann. ohne abwinkeln kann man das rohr natürlich überall kürzen. geht auch, aber luft bekommt man am besten abgefangen, wenn sie senkrecht einfach nach oben weiter steigen kann, wo die sole abbiegt. am ende ist ein gut entlüfteter kollektor eh luftfrei. macht aber sinn, möglicher luft den einfachsten weg zum ausgang zu geben. |
||
|
||
|
Wichtig ist bei den Pressteilen bei Sole usw dass das richtige Dichtelement im Fitting ist. Diese Viega Formteile haben eine normale Gummidichtung und sind für Bioethanol und Glykohl nicht geeignet. Dichtungen von Solarfitttingen wären an der Stelle besser. Bei Viega sind die braun, bei Geberit blau |
||
|
||
|
oha. das wusste ich nicht. keine ahnung, was bei uns verbaut wurde. die können sich sonst über die jahre zersetzen? kann man die bestückung erkennen? |
||
|
||
 Bildquelle: https://web-catalog.viega.com/Images/PPm2416i291518v01.jpg Schau mal ob du bunte Punkte siehst. Ich nehme an das ist gemeint, oder @Akani? |
||
|
||
|

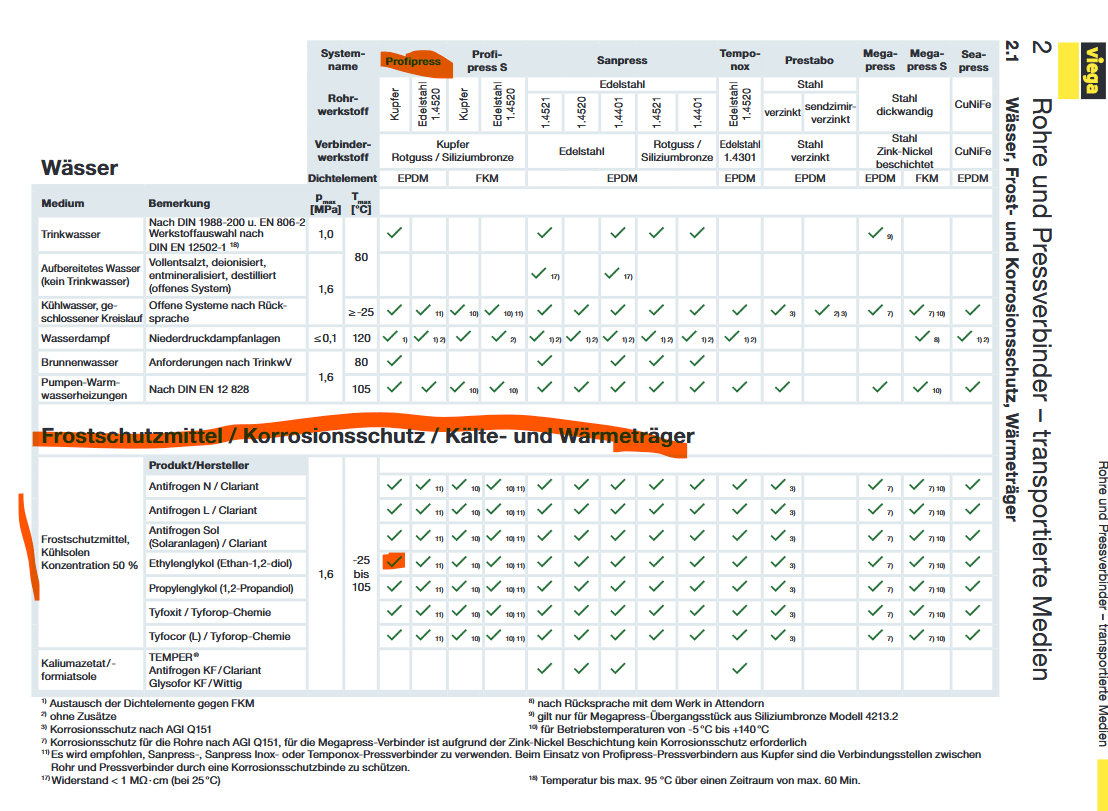

Guter Hinweis: Aber wenn ich bei Viega schaue: https://www.viega.de/content/dam/viegadm/en/products/piping-technology/cross-products/documents/Medienliste-metall-Rohrsyst-DE.pdf  Dann wären beide dafür freigegeben. Oder interpretiere ich das falsch? Danke! |
||
|
||
|
auf den alten bildern erkenne ich viega und ein paar grüne punkte. |
||
|
||
|
Okay. Stimmt, bei Viega gibt's da die Freigabe, anscheinend habrn die komplet auf EPDM-Dichtringe umgestellt. Arbeite leider häufig mit Geberit, ist hier bei uns weiter verbreitet. Geberit ist da etwas anders. |
