Prüfung der Luftströme KWL

Hallo,

ich hatte in der Vergangenheit etwas Probleme mit meiner KWL KWL [Kontrollierte Wohnraumlüftung].

Der Planer hatte 175m³ Leistung errechnet, bei der Mangelbeseitigung wurde die KWL KWL [Kontrollierte Wohnraumlüftung] jetzt eingemessen und auf 145³ eingestellt.

drei Fragen:

-- wie kann ich herausfinden, ob die Einstellung passt und die Luftströmungen mein Haus erfassen?
-- muss ich dulden, dass keine spürbare Luftabsaugung im Badezimmer erfolgt (bei 145m³) ==> Nebelbildung innerhalb kurzer Zeit
-- muss ich dulden, dass ich Zwecks Nebelvermeidung bei Hochstellung der KWL KWL [Kontrollierte Wohnraumlüftung], bis zu 60 DB und unausstehliche Pfeifgeräusche in den Kinderzimmern habe. Ich kann praktisch nicht duschen, wenn der Säugling schläft

DANKE!

< 1 2

Dieser Thread wurde geschlossen, es sind keine weiteren Antworten möglich.

Nächstes Thema: Förderungen Luft/Wasser WP OÖ

score 1 · Answer 1 · 2013-07-29T13:47:56Z

hallo alf,

du hast versucht alles richtig zu machen - tut mir leid daß du trotzdem solche probleme hast.
schreib doch noch was zur technischen ausführung deiner anlage, damit die erfahrenen hier weiter reinblicken können.
verrohrungsmaterial, querschnitte, rohrführung, vorwärmung etc...

score 1 · Answer 2 · 2013-07-29T14:12:47Z

aber jetzt - die Planung -

..
dyarne schrieb: du hast versucht alles richtig zu machen - tut mir leid daß du trotzdem solche probleme hast.
schreib doch noch was zur technischen ausführung deiner anlage, damit die erfahrenen hier weiter reinblicken können.
verrohrungsmaterial, querschnitte, rohrführung, vorwärmung etc...

Einfamilienhaus, Holzmantelstein 18er mit 24 er WDVS WDVS [Wärmedämmverbundsystem], Wärmepumpe, Solar und KWL KWL [Kontrollierte Wohnraumlüftung].

m²: Keller 50, EG 70, OG 50

KWL Keller: 2 x Zuluft
KWL EG: Küche mit Abluft, Bad mit Abluft, Wohn-Esszimmer mit doppelter Zuluft, Schlafzimmer mit Zu- und Abluft
KWL OG: 2 x Schlafzimmer mit Zu- und Abluft, 1 x Bad mit Abluft

Abluft Küche wird gespeist mit Zuluft Wohn-Esszimmer
Abluft Badezimmer wir gespeist durch Zuluft Keller
Abluft SZ haben gleiche Ströme wie die Zuluft.
Ich versuch mal ein Bild hochzuladen.....

score 1 · Answer 3 · 2013-07-29T14:17:02Z

Anemometer -

..
Anemometer
Hallo Alf,
Deine erste Frage ist sehr einfach zu beantworten: mit einem Anemometer. Such mal nach Flügelrad-Anemometer. Sollte von der Firma so gemacht worden sein. Nein, muss sogar. Oder wie miesst dein Installateur, mit nassem Zeigefinger?
Und zwar alle Einlaesse 2 mal, weil wenn man ein Tellerventil verstellt, aendern sich die Luftmenge der anderen mit. Bei mir wurde es nur 1 mal gemacht, jetzt wirds wiederholt!

zweiter Frage: nein, wenn du nichts spuerst, tut sich auch nichts! Selbst wenn ich mit 50m3 reinblase, spuert man einen lufthauch/Sog. Nebelbildung muss innerhalb einiger Minuten verschwinden.

Aja, bei meinem Bediengeraet kann man die Luftmenge (gesamt) ablesen.
Dritte Frage: 60db mehr als das doppelte zu hoch. Soll nicht mehr als 25db sein, frag Onkel Guugl nach "CHECKLISTE -- 16 wesentliche Bestellkriterien für Komfortlüftungen"

leg deinem Planer die checkliste und das "Abnahmeprotokoll Komfortlueftung EFH - Allgemein" vor, zu finden unter "komfortlueftung.at"
Schlldaempfer werden helfen, zuerst aber mal alles andere gscheit machen - z.B. Luftmengen richtig dosieren.

Wieviel Einlaesse und Auslaesse gibt es, 175m3 ist nicht wenig.

Hi. Die Einmessung ist mit dem Ding passiert. Es wurde 2-3 mal nachgemessen.

Ich zeweifle jedoch, dass wenn ich die Druckverhältnisse im System ändere, beispielsweise durch ein Herunterschalten der Lüftlungsanlage, dass die ursprünglich eingestellten Strämungenim selbsen Verhältnis weiterfunktionieren.

score 1 · Answer 4 · 2013-07-29T14:38:32Z

Pläne - Keller:

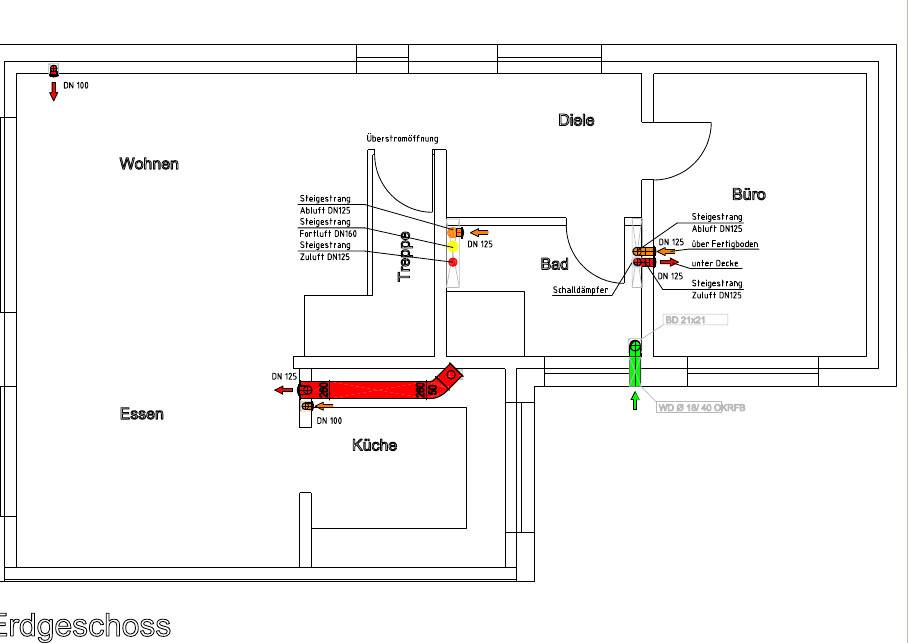

EG:

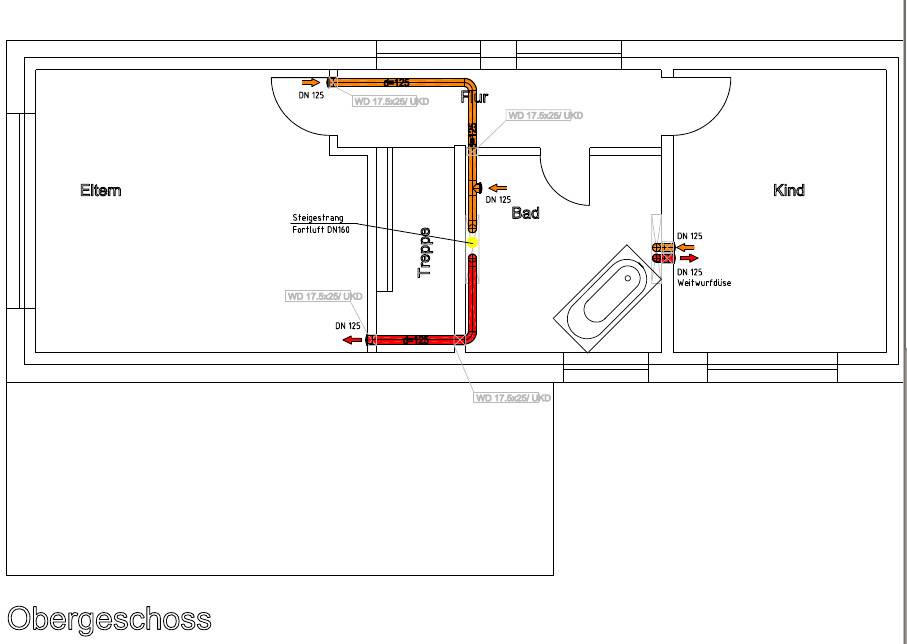

OG:

score 1 · Answer 5 · 2013-07-29T14:43:00Z

@dyarne: materialien, etc -

..
dyarne schrieb: verrohrungsmaterial, querschnitte, rohrführung, vorwärmung etc...

-- Wickelfalzrohre überall. Teils 125er, teils 100 er Querschnitt. Flachrohr aus Kunststoff unter dem Küchenboden für Zuluft Essbereich.

-- Keine Luftverteilerkästen

-- Ansaugluft kommt von draussen

-- Pläne sind online

Danke an Alle und Gruss

score 1 · Answer 6 · 2013-07-29T18:46:19Z

Korrekturvorschlag nach neuer ÖNORM - Es fällt gleich auf, dass es Abluft auch in den Schlafräumen gibt. Dafür fehlt es in der Küche (nur DN100 in der Küche?).
Grundsätzlich sollte die Luft in den Räumen gute Qualität haben, wo man sich lange aufhält (Schlafräume, Arbeitszimmer). Die daraus überströmende Luft versorgt auch den Gang und das Stiegenhaus und wird hauptsächlich im EG (Küche, Bad) abgesaugt. Eine zusätzliche Zuluft im Wohnzimmer ist kontraproduktiv, da sie die Gesamtluftmenge in die Höhe treibt und damit ein Feuchteproblem im Winter (zu trocken) und im Hochsommer (zu feucht) generiert.
Ich schlage daher vor (Annahme 3-Personen Haushalt):

KG:
AR -10
Arbeiten +30
Technik -10

EG:
Büro +30
Bad -30
KÜ -45

OG:
Eltern +50
Bad -40
Kind +25

Summe: 135m³/h bei 3 Pers. sind das 45m³/h.Pers, d. h. Maßnahmen zur Beeinflussung der Raumluftfeuchte sind erforderlich. Eine Bedarfssteuerung (zuverlässige Absenkung bei Abwesenheit) sollte zumindest realisiert werden.
Die Überströmquerschnitte müssen entsprechend der Luftmenge angepasst werden.
