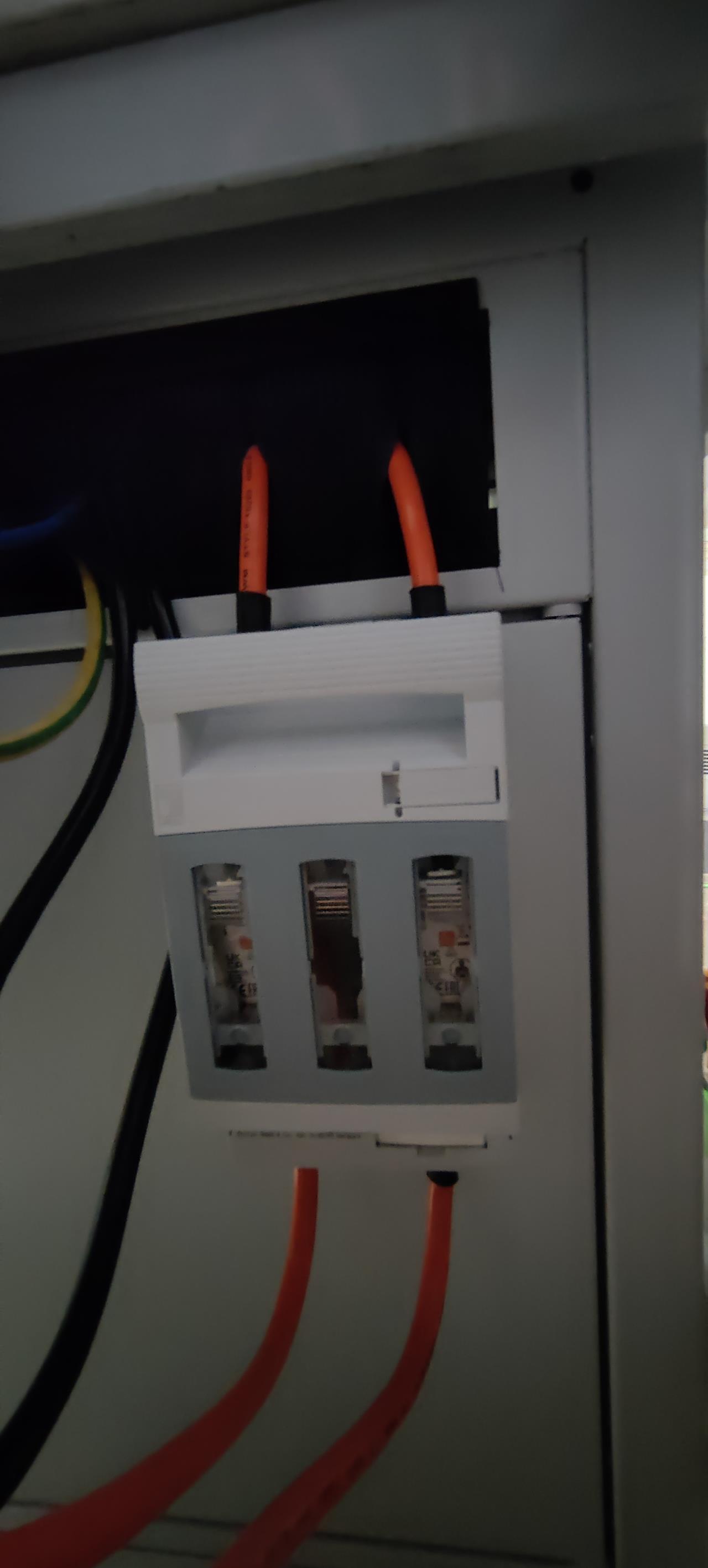

Ja eben nur sehr konstruiert. Denkbar wäre eine am Gehäuse aufgescheuerte Leitung die einen 'weichen' Lichtbogen zündet, der unter dem Strom des NH-Trenners bleibt. Wenn die Batterie schutzisoliert ist (eine doppelte Isolierung hat), dann kann man diesen Fall aus sicherheitstechnischer Sicht weglassen, so sagens die VDE/UL-Leute. Das ist ja auch nicht mal Elektrikerwissen (soll jetzt nicht herablassend wirken), weil da geht es um Gerätekonstruktion in der Leistungselektronik ... und das ist auch mein Spezialfach NICHT. |
||
|
||
|
Danke, vor lauter Hüpfen ist mir jetzt ganz schwindelig ;) Ich werde mir das nochmal durch den Kopf gehen lassen und etwas Recherche betreiben. Zum Glück ist das wenn ja schnell bei mir nachgerüstet. |
||
|
||
|
Mach ich mir eh keine Sorgen |
||
|
||
 Rs232 Kabel gebastelt und die pylonen schon mal von der buggy 1.4 befreit 🤠 |
||
|
||
|
so langsam gehts in die finale phase. das thema AC einbindung hatte wir ja schon durchgekaut, jetzt muss ich mich nur noch entscheiden, wie es letzenendes ausgeführt wird. AC-in und out baumeln nun an der verteilung, 4-poliger lastumschalter liegt hier. ich schwanke jetzt zwischen: 1 manuell umschalten bei netzausfall und phasen brücken. dann läuft das komplette haus auf einer phase. drehstromgeräte (bisher nicht vorhanden) dürfen dann nicht betrieben werden und 3-phasige verbraucher nur mit bedacht (herd, wegen neutralleiterüberlastung, zukünftige wallbox etc ) 2 verteilung zerpflücken und eine seperate phase mit neutralleiter dauerhaft an AC-out1 anklemmen. bypassschalter, falls victron ausfällt. 3 (sparversion, eher nicht gewollt) nur netzparrallel mit vielleicht ein paar notsteckdosen an AC-out1 der zähler muss wohl eh mit 16mm² neu verdrahtet werden, da ich sonst nur 3x35A vorsicherung durch kriege. kurze meinung dazu? |
||
|
||
|
im Bestand würd ich V1 machen. Alles andere ist nicht so vernünftig oder mit V3 wirklich schon unsexy... Beim Neubau, wenn man die Verkabelung von Anfang an überlegt aufteilt, eher V2
|
||
|
||
|

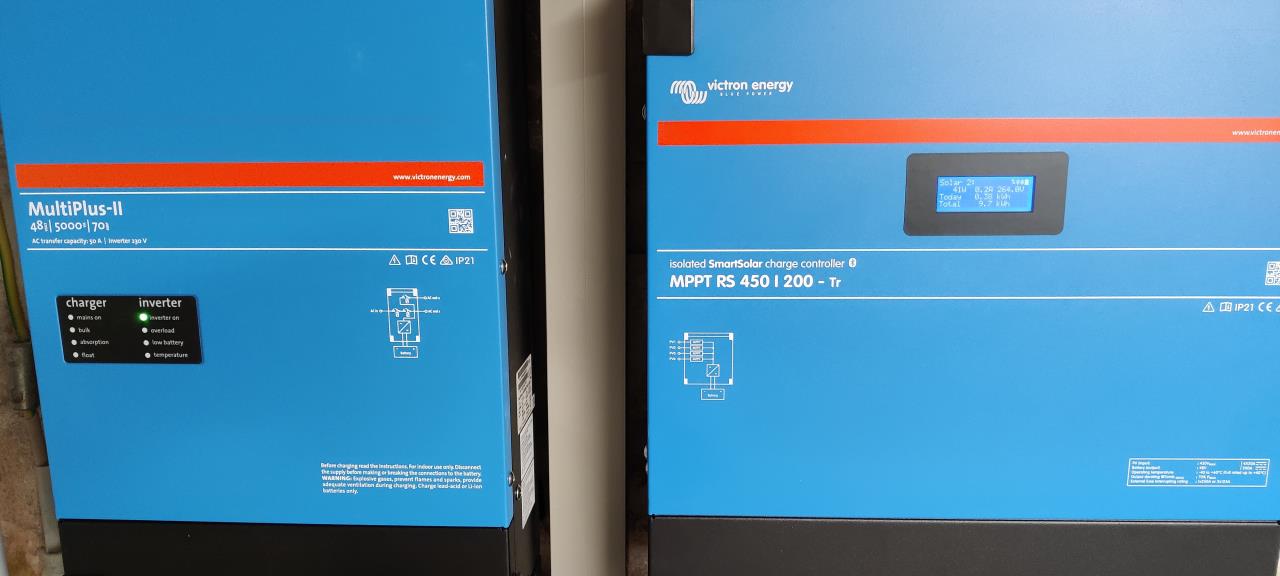

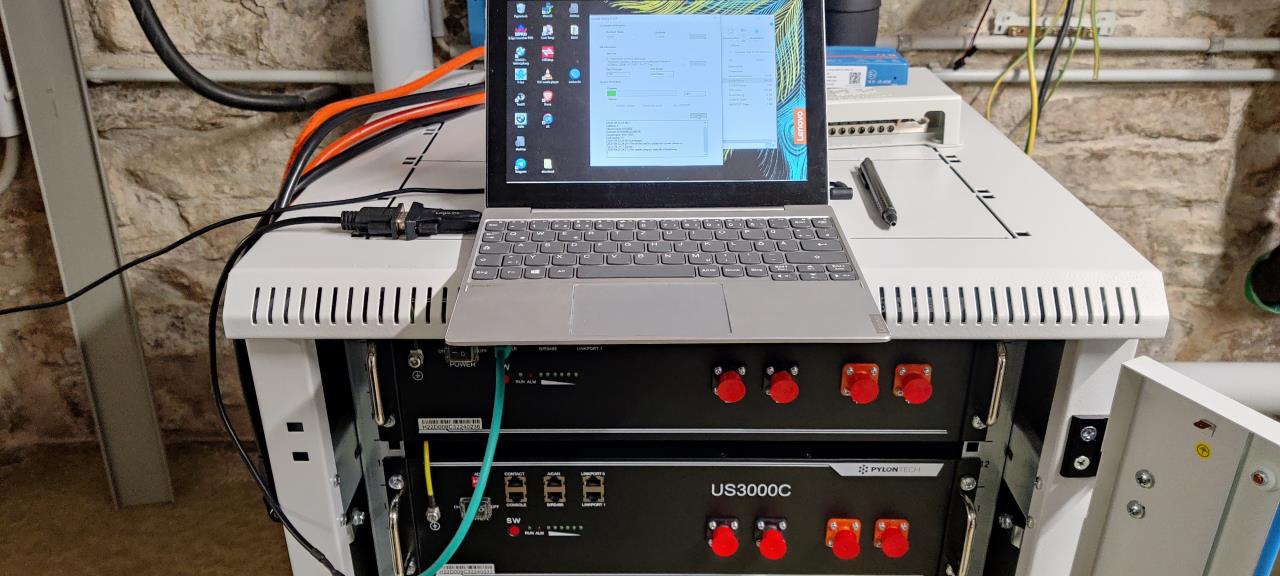

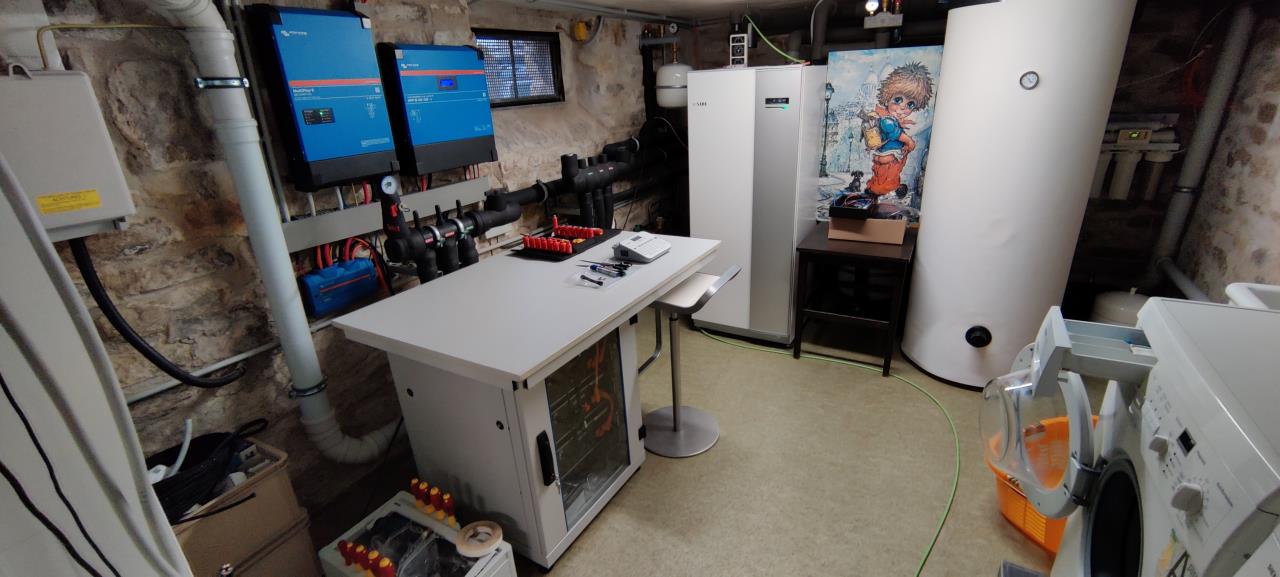

🙋♂️ DC läuft 😍 und was passiert... es schneit 🤦 den cerbo hatte ich vorab schon auf aktuelle firmware gebracht, damit er die pylonen auch sicher erkennt, die pylonen wegen dem bug im neuen chipsatz ebenfalls, (gab da probleme mit fehlalarmen) RS450 ist ebenfalls aktuell. den multi einzurichten ist allerdings alles andere als selbsterklärend. nach zähem ringen hab ich ne config mit ESS drauf bekommen und danach dann über VRM(?) geupdatet. config wieder weg...jut. dann herausgefunden, daß es auch ohne mk3 übers VRM geht. jetzt hat er also den VDE-gridcode und den ESS-assi drauf, nur ob ich den rest richtig eingestellt hab? vorerst bleibt er ausgeschaltet, fragen zur config kommen noch ;) gleich kommt mein ELI-freund, falls es nicht weiter schneit..., dann planen wir den umbau vom schrank im detail und es geht endlich zum finale :D |
||
|
||
|

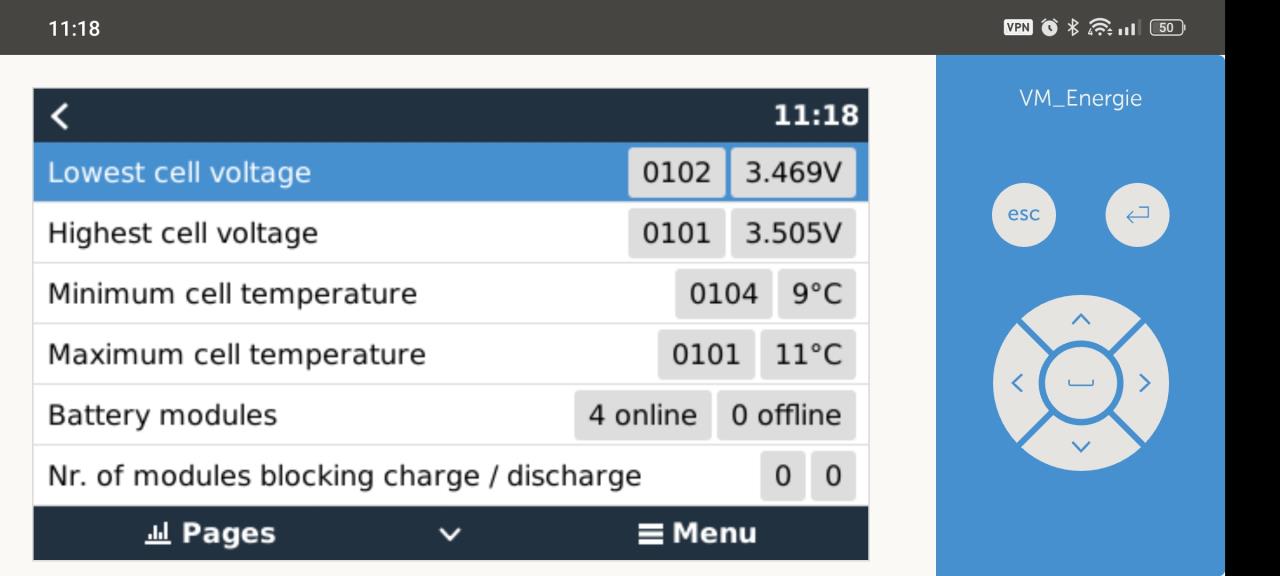

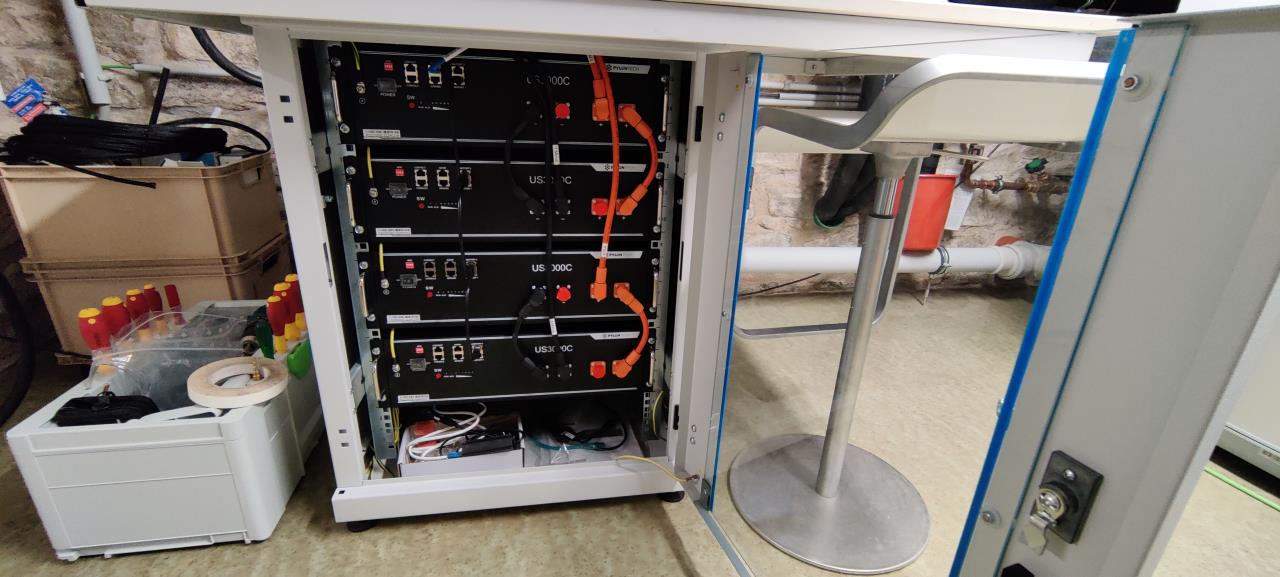

zähler wird auf 16mm² umverdrahtet für 50A SLS vorsicherung. hager bypasschalter kommt mit dem EM24 in den linken oberen bereich und er klemmt mir das haus auf eine phase auf ACOut1 für manuelle umschaltung. 👍 er war schwer begeistert von meiner vorarbeit und bot mir n job an 🤩 *g* den sinn der erdung des batterie-minus hat er übrigens angezweifelt, hat aber auch kein problem damit. die pylonen klettern aktuell ganz langsam von (bei beginn) 50% auf heute 71%. ist es eher von vorteil die langsam zu laden? in den nächsten tagen wird dann irgendwann 100% erreicht und vermutlich zaghaft balanced. zell -min und -max liegt bei den vier modulen aktuell angeblich 0,00 bis 0,01V auseinander. wie ist das einzuschätzen und worauf muss ich achten? an dieser stelle nochmal ein herzliches dankeschön an euch, für die geduldige hilfe... 😘 |
||
|
||
 Bildquelle: https://e30-talk.com/uploads/emoticons/default_pix.gif Coole Sache. Ich hoffe aber für dich, ihr habt ein bissl mehr Sonne für den Start in die PV-Welt.... Bei mir ist Flaute... NOV/DEZ/JÄN sind ja quasi zum vergessen. 😭 mega langsam laden brauchst nicht. Einfach mal schaun, ob du alle voll bekommst. Die Pylonen sollten eh halbwegs brauchbar balancen, was ich so gelesen hab. Einfach mal beobachten, wenns BMS BMS [Batteriemanagementsystem] kommuniziert kann ja eh nicht viel passieren |
||
|
||
|
Sorry für die späte Rückmeldung, komm zu nix grad. Zur Beweisführung 🤗:      Hab die pylonen bei 50% abgeholt und ohne Sonne extrem sachte geladen. Haben sich nach ein paar Tagen direkt bei 30mV eingependelt. Mangels AC Anschluss (dauert noch ein paar Wochen) werde ich den RS die Tage abschalten und über den multieigenverbrauch auf 90% fallen lassen und dann in den Winterschlaf schicken. Auffällig ist, daß String 1 auch bei diffusem Licht etwas schwächer ist als String 2. Ost / West je 6 Module. 3 und 4 Bau ich erst in einigen Wochen aufs Dach, wenn es wieder Spaß macht (wegen wetter) 😉 Jedenfalls läuft der klumpatsch 😃 |
||
|
||
|
warum sind die 6 module Ost immer etwas schwächer als die 6 West? garage hat vielleicht 2° gefälle, also ost etwas flacher als west. nur diffuses licht, kein sonnenstrahl zu sehen. die drei östlichsten module sind nahe einer regenrinne, welche aber keinen direkten schatten wirft, höchstens diffusstrahlung seitlich etwas mindert. hab ich zufällig 6 bessere module (plussortierung) an einem strang? (relativ unwahrscheinlich) deutet das auf verkablung hin, oder ist das im messtoleranzbereich? sind halt meine ersten erfahrungen mit PV-auswertung.😌  |
||
|
||
|
Wie ist der Stromverlauf der beiden Strings? |
||
|
||
|

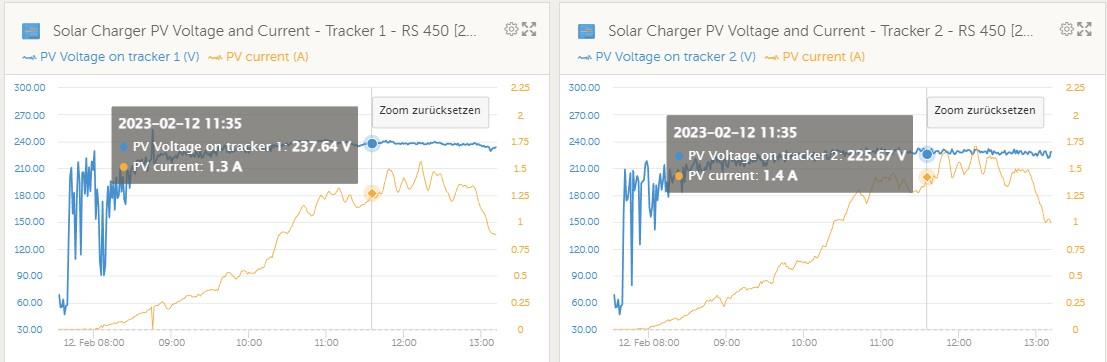

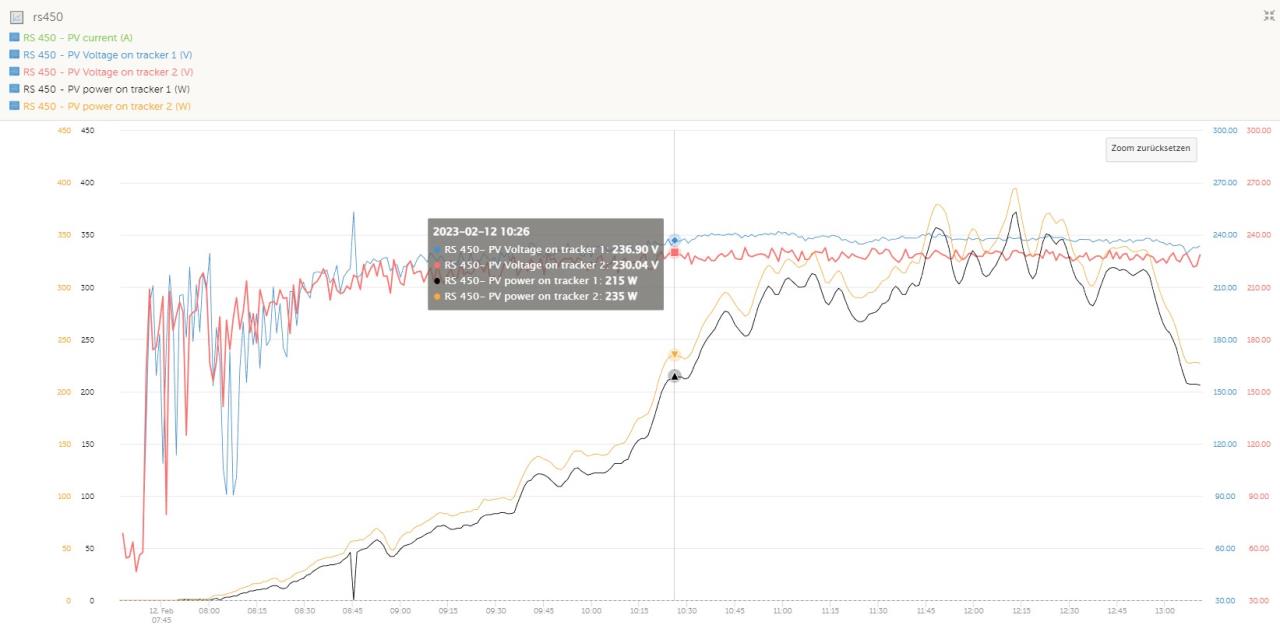

immer so etwa 10-15% (am bild 0,1 bis 0,2A unterschied) unterschiedlich. west immer stärker. hab da noch kein gemeinsames widget, daher:  |
||
|
||
|
Deine Westausrichtung (Tracker 2) startet auch früher, das ist komisch, bist du dir mit den Daten sicher? Ganz am Morgen, sollte Ost vor West liegen, auch bei Diffuslicht. |
||
|
||
|
tja, eigentlich schon. von anfang bis ende durchbeschriftet, aber wer weiß... vielleicht hab ich ja irgendwo doch n dreher drin. das ist ja recht einfach zu überprüfen... muss nur zeit finden :D edit: pvgis bringt mir ost (75°) bei 8° neigung etwa 5% mehr als west (-105°) bei 12° neigung. vielleicht hab ich ost/west wirklich falsch notiert? zur eigentlichen frage: wäre das bei diffusem licht im februar ein ganz normales und erklärbares verhalten? bevor ich jetzt auf fehlersuche gehe, wo kein fehler ist ;) |
||
|
||

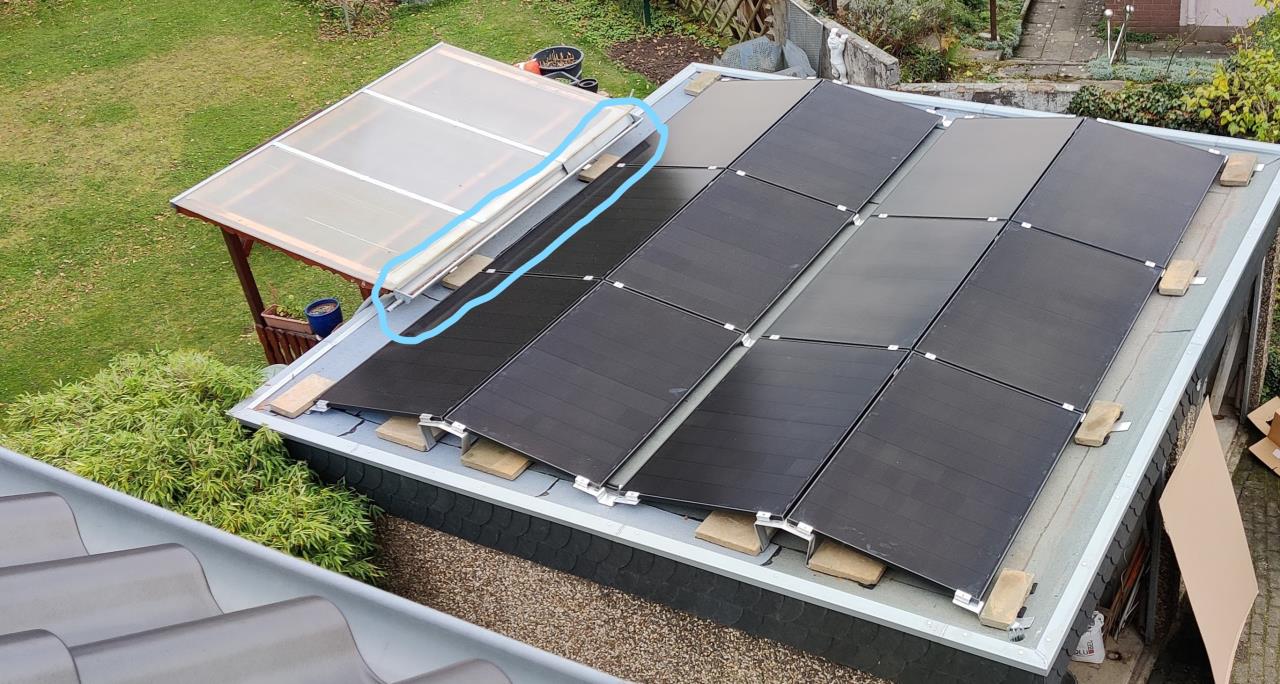

 die rinne beschattet bei sonnenschein drei module vormittags ein paar zentimeter. könnte es sein, daß dieser schatten auch bei komplett bedecktem himmel, mit nur diffuser einstrahlung auswirkungen hat, ohne daß man den schatten sehen kann? werde die rinne 15-20cm versetzen, dann weiß ich mehr. |
||
|
||
|
Hast du Zugriff auf eine Wärmebildkamera? |
||
|
||
|
Bei diffuser Strahlung zählt der freie Öffnungswinkel, d.h. wenn man von einem Punkt am Modul in alle Richtungen schaut, welchen offene 'Fläche' ergibt sich. Für die unteren Punkte der Module ist diese 'Fläche' eingeschränkt durch die Rinne, daher ist die Bestrahlstärke geringer. Der Effekt kann stärker ausfallen als man erwarten würde, weil sich die Impedanz des Moduls ingesamt verschiebt und damit der MPPT MPPT [Maximum Power Point Tracker] ev. sogar mehrere Maxima sieht (und dann vielleicht sogar mit dem nicht so toll umgeht). |
||
|
||
|
Danke für die gute Erklärung. Völlig logisch Zumindest ein flir - sensor im s62 Pro |
||
|
||
|
🎅 morgen kommt der meister.... vorfreude wie ein kind 😀 heute noch schnell den aufzug angestellt und eine seite schienen gesetzt, kabel vorbereitet, morgen noch andere seite und module drauf. (sind nur noch 8 st.) das ist dann strang 3 ost und 4 west schön weit oben am first. dann läuft morgen abend hoffentlich die erste sonnenladung ins haus. ich frag mich, ob die bifazialen bauer in der mittagszeit, wenn die sonne hinter die module auf die reflektierenden ziegel fällt, einen mehrertrag bringen könnten.? |
||
|
||
|
und wenn man scheiße baut, sieht das so aus : 😬 (wieder mal ein ratespiel!!!)  zwei netzteile hamwa auch gekillt🤪 mir is noch nich ganz klar, ob das dummheit, oder ne fehlerhafte baugruppe war.🧐 wegen dauerregen ist das hausdach unbelegt geblieben, nur den 5m erdspieß konnte ich versenken und welch erfolg: die hauptstromleitung NICHT getroffen, weil ich erstmal ne probeschürfung mit dem spaten gestochen habe...🤗 immerhin leere ich grad die pylonen ins haus... |
