Hallo zusammen,
nach reichlichem mitlesen hier im Forum bin ich auf den RGK RGK [Ringgrabenkollektor] gestoßen und bin mittlerweile überzeugt davon auch so ein Teil haben zu wollen ;)
Wir sind zwar erst in der Planungsphase aber ich dachte mir lieber früher drüber Gedanken machen als zu spät...

Eckdaten zum Projekt (Richtungsangaben beziehen sich auf die Trenchplanner Zeichnungen):
- Baugrund mit 900 qm und Süd-West Ausrichtung (in meiner verlinkten Planung ist also unten SW)
- Gefälle über die Diagonale von Ost (=rechts oben) nach West (links unten) ein Gefälle von 6m [rechts oben werden wir ca. 1,5m reingraben und links unten ca. 1,5m Aufschütten]
- 50er Ziegel, FBH, KWL mit WRG (+SEWT)
- insgesamt gibt es 3 Geschoße (2 Wohngeschoße + Keller mit Technikraum)
die Kellerplanung ist noch nicht final, daher habe ich 2 verschiedene Varianten im Trenchplaner gezeichnet wo einmal der Technikraum im Keller im NO liegt und einmal im SW
- Wohnfläche ca. 200 qm + Keller
- Heizlastabschätzung/Energieausweis haben wir noch nicht
- Der nicht belegte Bereich oben neben der Einfahrt ist der Eingangsbereich - ich wusste nicht wie man das richtig einzeichnet...

Hier die Links zu meinem Erstentwürfen:
Variante 1: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=XPI2CDjMUPTk2tgNc0oo
Variante 2: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=bJLLIi1Pe00MN3WYb4gi

Ist so eine Verlegung unter der Einfahrt wie bei Variante 2 sinnvoll, oder sollte man sowas vermeiden?
Kann man eigentlich beim SEWT für die KWL KWL [Kontrollierte Wohnraumlüftung] irgendwelche Synergien mit dem RGK RGK [Ringgrabenkollektor] nutzen? (zb. in den selben Graben legen, etc...)

Bin über alle Tips, Tricks und Hinweise was ich bei der Planung/Ausführung beachten sollte dankbar!

edit: hier noch das Grundstück (Nr. 2) mit den Höhenschichtlinien und der Ausrichtung

2017/20170402631615.png

  •  r3try
4.10.2017  (#41)

zitat..
mike82 schrieb: Baugrubenverlegung bei Abschnitt G finde ich gut
Bei H ist es fraglich. Hier machst du dir ja alles mit der Einfahrt zu... Wie soll die Einfahrt einmal aussehen?


Ah, daran habe ich nicht gedacht - ich ändere das auf einen geraden Kollektor um. Die Einfahrt wird wahrscheinlich einfach asphaltiert (ist noch nicht ausdiskutiert).

zitat..
mike82 schrieb: Die Abschnitte B+C werden spannend da du sehr knapp bei der Kellerwand bist aber das Rohr nicht in der Baugrube liegt...
Hier würde ich diese geraden Abschnitte erst nach dem Hinterfüllen der Baugrube machen. Dann minimierst du die Gefahr, dass beim Baugruben ausheben der Bagger die Rohre, die schon versteckt sind, anhadert... Außer es ist in Wirklichkeit mehr Platz als am Plan ersichtlich... Evtl. noch mit dem Baumeister absprechen.


Der Platz müsste ungefähr so stimmen wie er eingezeichnet ist: oben muss ich von meinen 3m Abstand zur Grundgrenze ca. 60cm an die Gemeinde abtreten, daher ist die Mauer hier ein Stück nach innen gerückt. Auf der Seite mit dem Hoochbeet sinds auch ca. 3m wobei an beiden Seiten an der Hauswand entlang ein Gehweg betoniert wird daher habe ich die Rohre ein Stück von der Bodenplatte weg gelegt (dieser Bereich ist nicht unterkellert! - siehe Bild)


2017/20171004856710.png

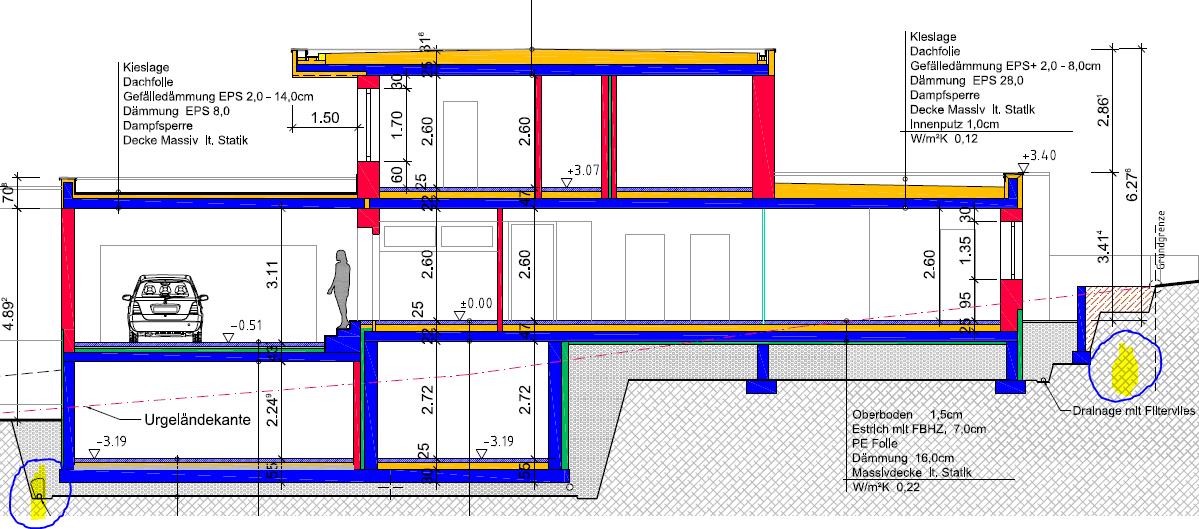

Ich habe hier im Schnitt die geplante Kollektorposition grob eingezeichnet (auf die Tiefe habe ich jetzt nciht geachtet beim einzeichnen). Wär das dann jetzt hier gescheiter es trotzdem in der Baugrube zu verlegen, oder soll ich doch lieber ein Stückchen wegbleiben von der Wand bzw. vom Gehweg. Da die gesamte Seite als gerader Kollektor geplant ist sollte es ja ohnehin nicht zu übermäßigem Entzug kommen, oder kann ich da trotzdem Probleme bekommen?

Hier nochmal der Trenchplanner Link mit der angepassten Planung:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=sua0TPdA3oamYTbT1dey

Danke Mike!

1
  •  r3try
11.10.2017  (#42)
Dank Mike (und Brink) steht nun die Planung soweit:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=paGBqugjKPWmiHWIG6cm

Und hier die Grabenbelegung:
https://drive.google.com/file/d/0Bwa9D4F0k3wnZFgyV0dsNFViV3M/view?usp=sharing

Der Verlegung steht also nichts mehr im Weg emoji



1
  •  brink
  •   Gold-Award
12.10.2017  (#43)
cool!
magst nicht vielleicht 5, 10, 13, 6 machen? wäre von der gewichtung besser..

1

2
  •  r3try
12.10.2017  (#44)

zitat..
brink schrieb: magst nicht vielleicht 5, 10, 13, 6 machen? wäre von der gewichtung besser..


kannst du mir das erklären, wieso das besser wäre?

1
  •  brink
  •   Gold-Award
12.10.2017  (#45)
du hast dann die dichte anfang vs ende 1:2.
du gehst auch ziemlich tief runter zum schluss, da passt ein slinky mehr besser rein.


1
  •  r3try
13.10.2017  (#46)
ok, danke brink!

1
  •  r3try
13.10.2017  (#47)
jetzt muss ich nur noch schauen, dass ich den Segen von Arne bekomm... emoji

1
  •  r3try
17.10.2017  (#48)
@Brink: so hattest du das gemeint, oder?
https://docs.google.com/spreadsheets/d/1XLz_VD8DYA4z3l_gzwkvqy6g9Jd0HQ-K6qwzrj0ALPg/edit?usp=sharing

1
  •  brink
  •   Gold-Award
17.10.2017  (#49)
genau. emoji
jetzt könntest noch überlegen, wie du die slinkies im graben am einfachsten ausrichtest. zeichnest du dir im graben immer den slinkybeginn an die wand, kannst schon von dem jetzigen plan ausgehen.
möchtest du lieber slinky zu slinky legen, dann passt du die planung dahingehend an, dass du zb slinky rand an rand verbinden kannst oder slinky rand in slinky mitte, ..

1
  •  r3try
17.10.2017  (#50)
jetzt weiß ich, wieso man dich den "Professor" nennt... emoji

1
  •  mike82
  •   Gold-Award
17.10.2017  (#51)
Nachdem wir letztens js 3,2km 40er Rohr verlegt ham, bin ich überzeugter Anhänger der “Schleifenmitte-an-der-Grabenwand-anzeich-Methode“.
Des geht mit dem 1,8m Durchmesserbund einfach super. emoji
Bund vorrollen, an der Markierung eine Schleife runterfallen lassen, a bissal ausrichten und dann wieder weiterrollen. emoji

1
  •  r3try
17.10.2017  (#52)
whaaat? 3,2km?
hast slinkies um den ganzen Ort gelegt? emoji (wär aber auch mal ein cooles konzept ^^)

1
  •  mike82
  •   Gold-Award
17.10.2017  (#53)
emoji
Gute Idee a NahwärmeRGK statt de Hackschnitzel emoji

War a 60kw Kollektor für einen Vierseiter.





1
  •  brink
  •   Gold-Award
17.10.2017  (#54)
mit der professur wurde ich von arne zwangsbeglückt, als ich die druckverluste, tauscherflächen, .. aller kollektoren berechnet habe, mit berücksichtigung verschiedener sole medien, empfehlungen für versch heizlasten..

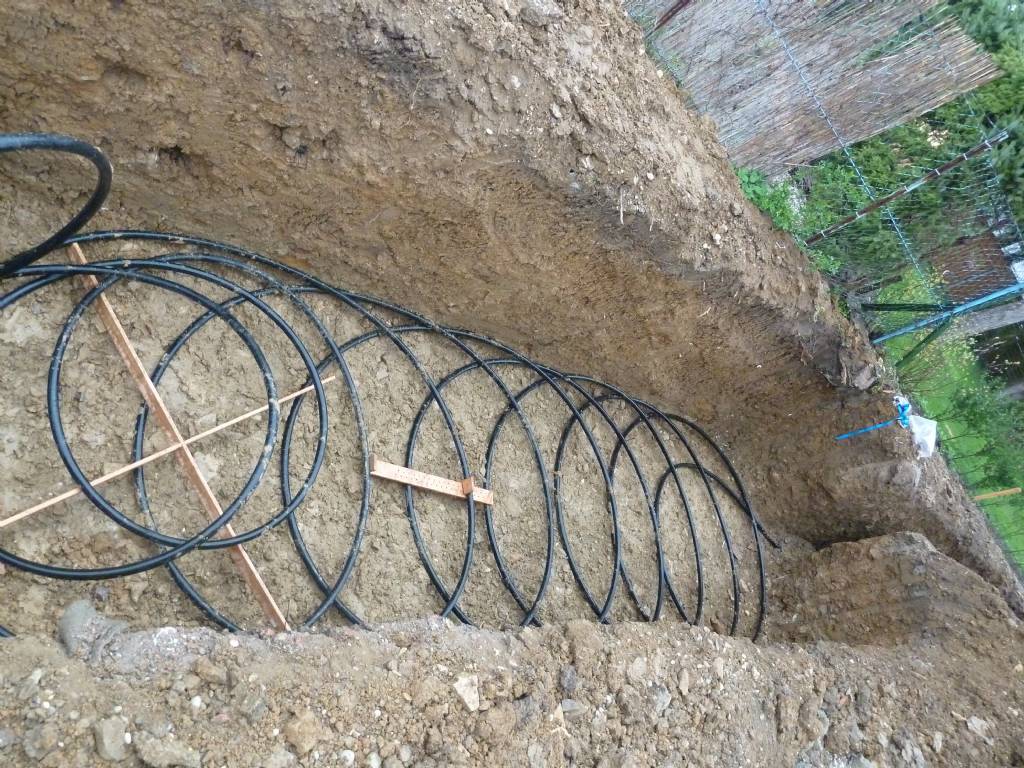

wenn man dann noch den einrohr kollektor mit 2m breite, der zum schluss richtig dicht liegt, wo der slinkyabstand in 2cm schnitten abnimmt, und zufällig man es ganz alleine macht, braucht man ein paar kleine ausgeklügelte hilfen.. emoji

2016/20160408577754.JPG

1
  •  r3try
17.10.2017  (#55)
emoji emoji

1
  •  r3try
4.2.2018  (#56)
Wenn das Wetter einigermaßen mitspielt werden wir am Freitag unseren Kollektor verlegen! emoji

1
  •  r3try
7.2.2018  (#57)

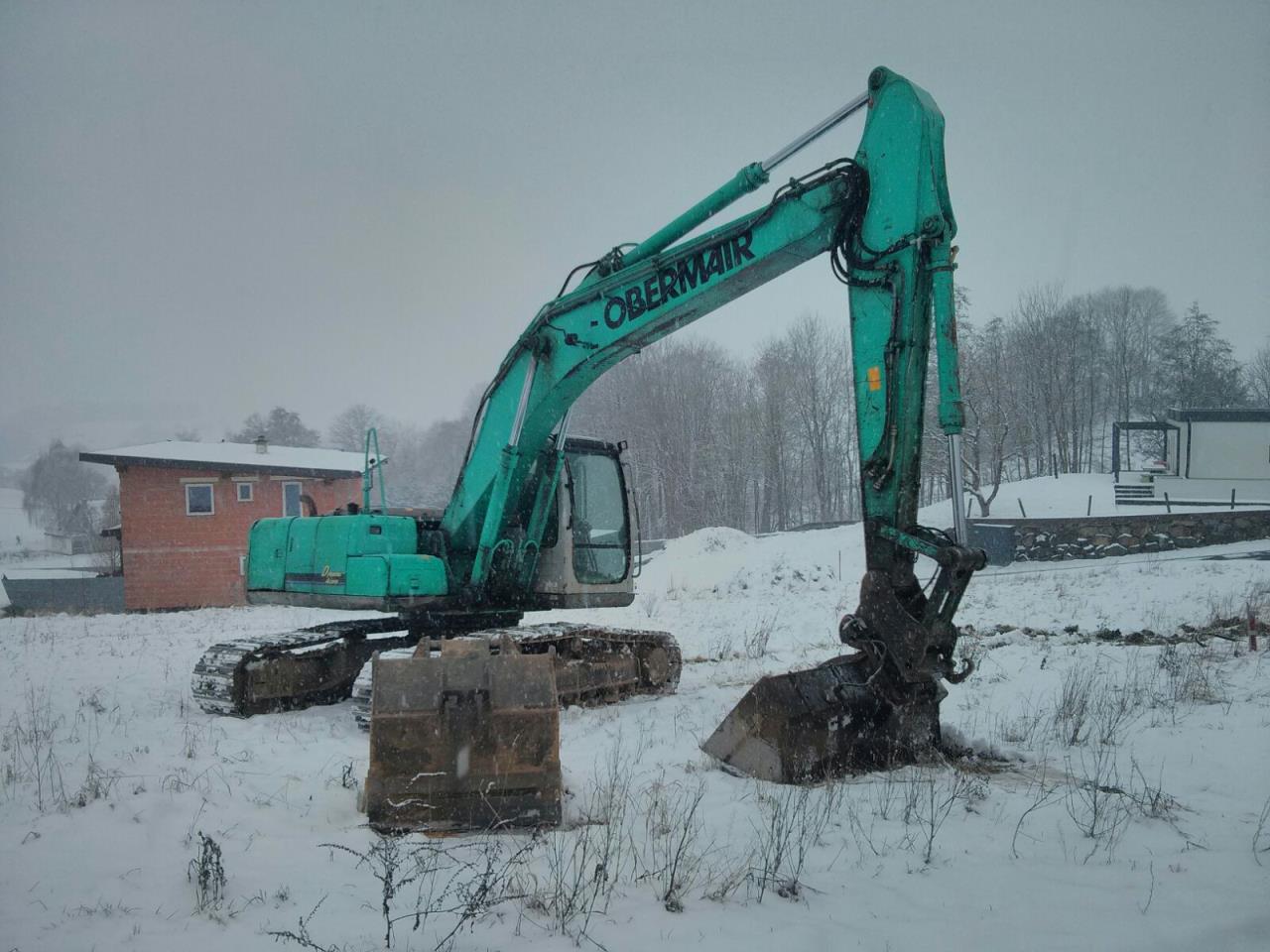

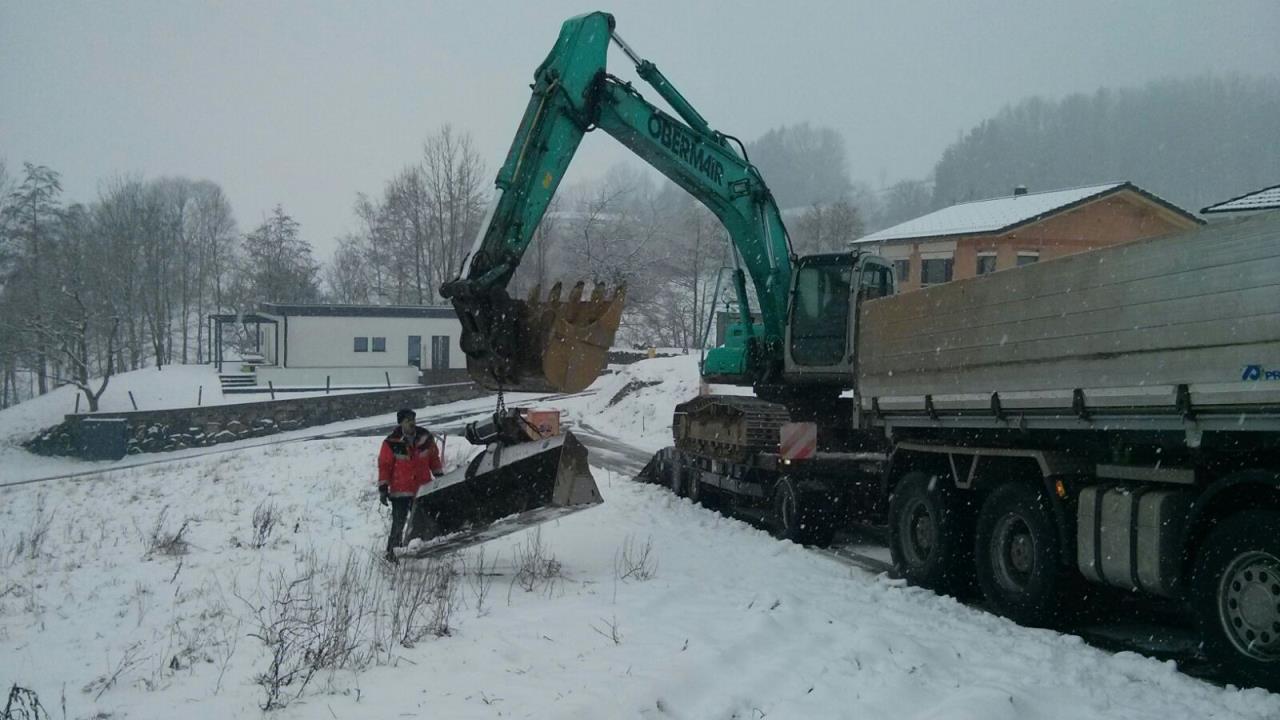

Soooo - der Bagger ist schonmal da und das Wetter ist fast perfekt emoji

2018/20180207779574.jpg


2018/20180207680472.jpg

Plan:
- Donnerstag: Humus abziehen und Graben ausheben
- Freitag: RGK Verlegung

Jetzt wirds ernst... emoji


1
  •  Brombaer
7.2.2018  (#58)
Na dann viel Erfolg. 👍🏻

1
  •  uzi10
7.2.2018  (#59)
du hast dir sicher das beste Wetter zum RGK RGK [Ringgrabenkollektor] legen ausgesucht,... emoji... du wirst ein echt bockiges Rohr haben bei der Temperaturemoji... aber ich wünsch euch viel Glück

1
  •  r3try
9.2.2018  (#60)

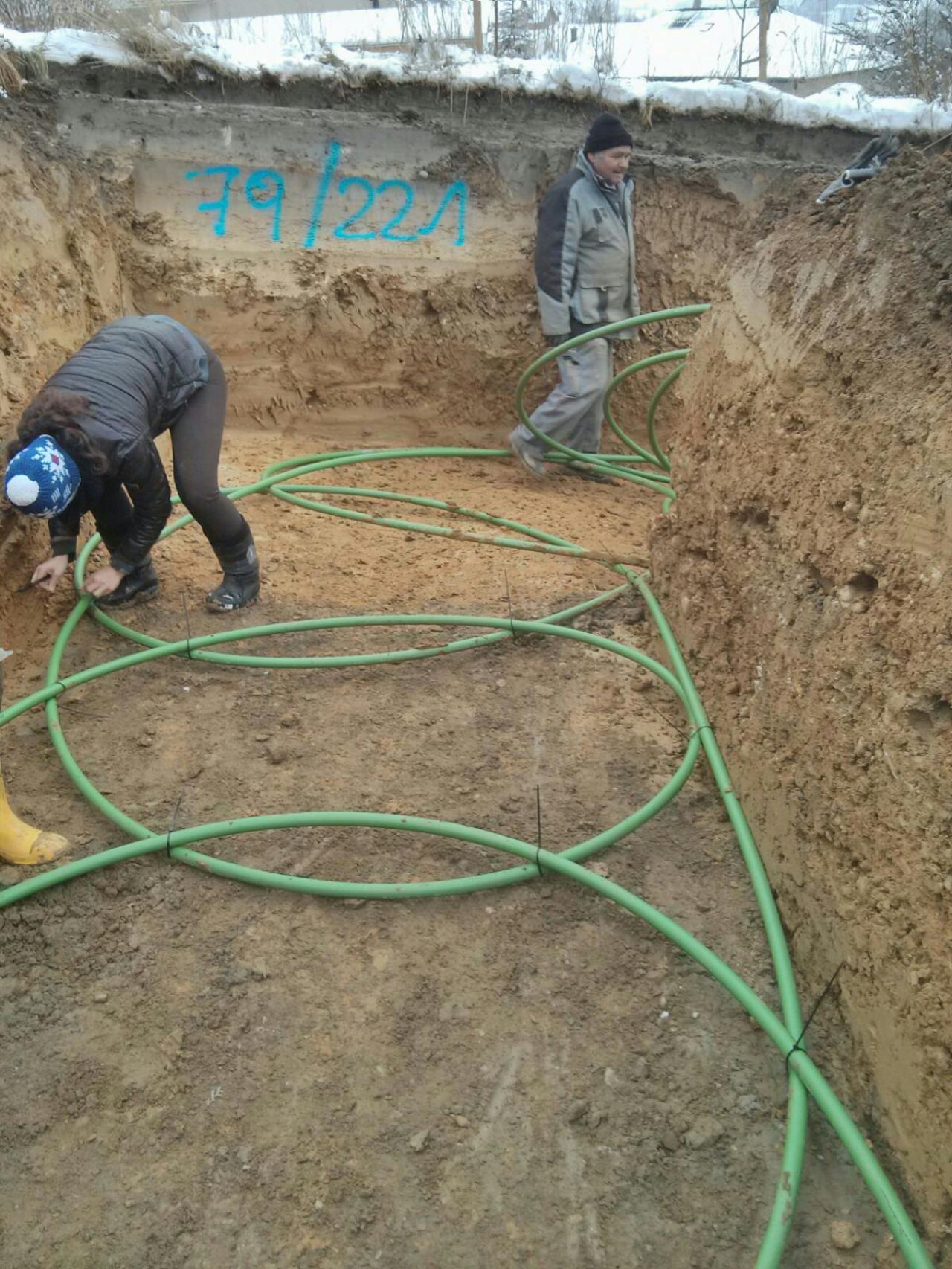

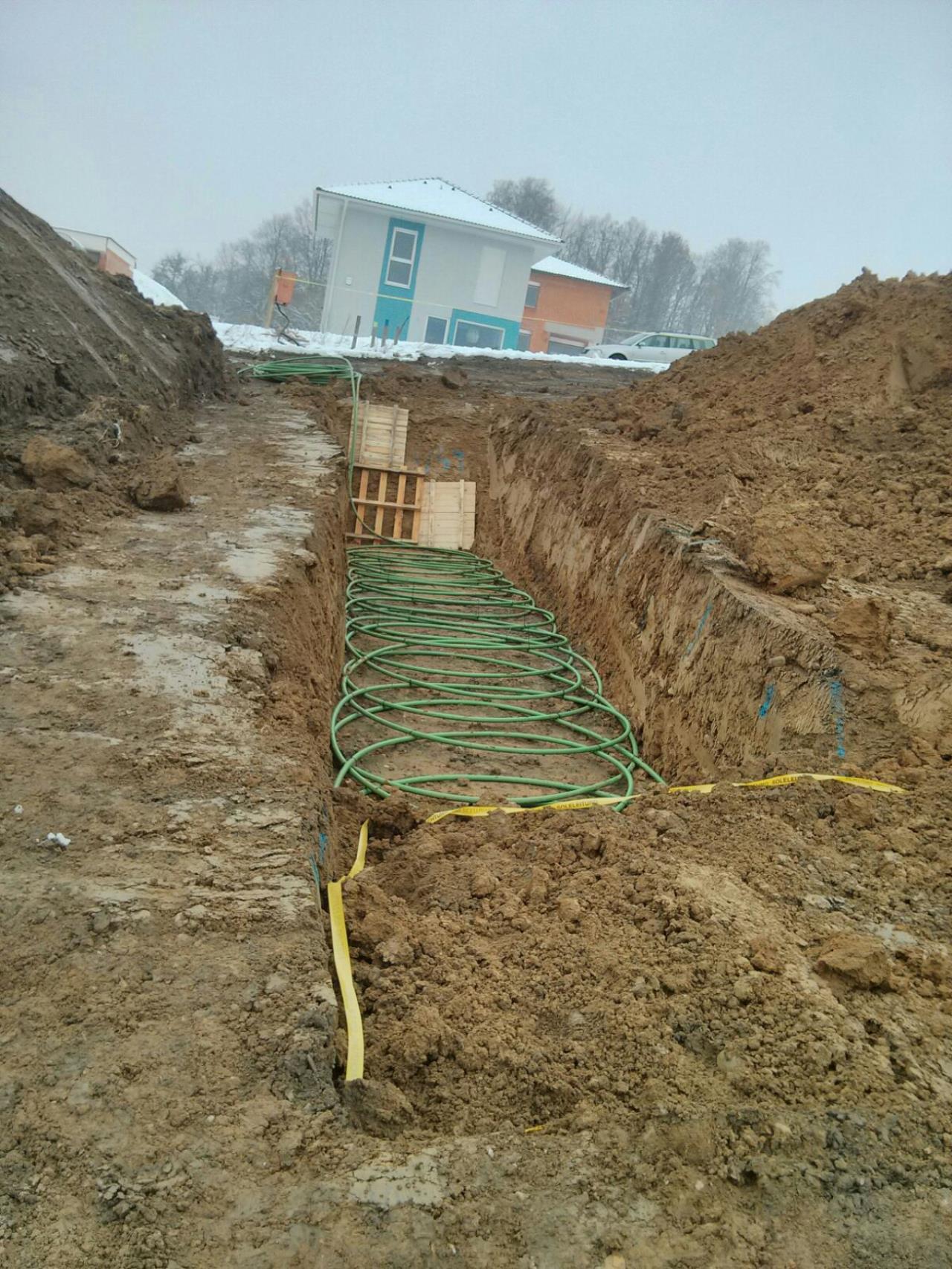

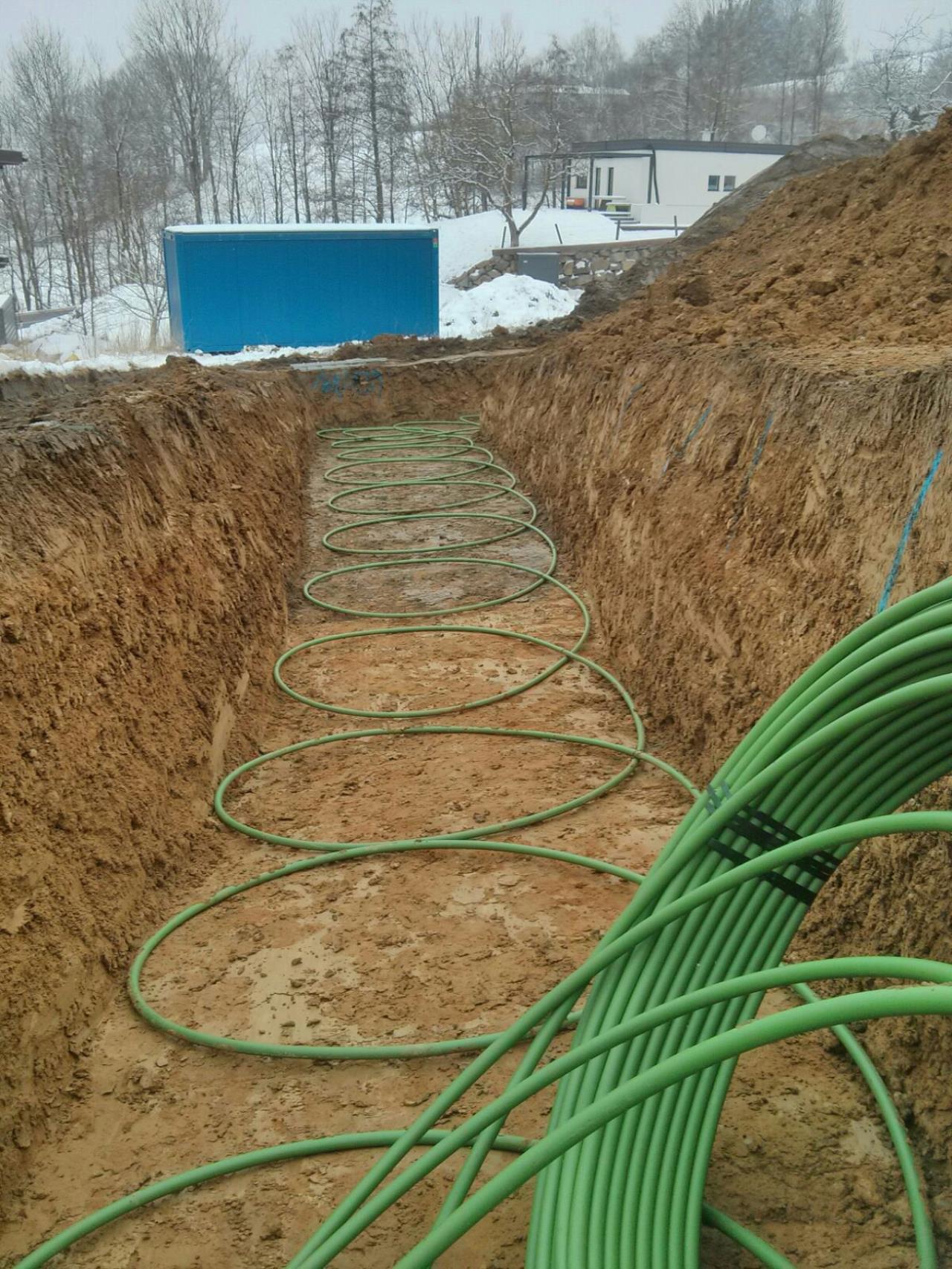

Wir haben kurzfristig etwas umdisponiert und den Graben erst heute Früh fertig ausgehoben. Dadurch hatten wir einen trockenen Graben und die Verlegung ging rasch voran. Nach knapp 2 Stunden waren wir auch schon wieder durch. Das Wetter hat uns auch nicht im Stich gelassen - seit gestern Nachmittag gabs keine Niederschläge mehr.... emoji


2018/20180209556087.jpg


2018/20180209970342.jpg


2018/20180209845054.jpg

Ums Haus herum wird dann der Kollektor in der Baugrube verlegt, aber da fehlt noch eine Kleinigkeit - das Haus... emoji

Danke an die fleißigen Verlegehelfer! emoji

1
  •  brink
  •   Gold-Award
9.2.2018  (#61)
bravo! emoji

1
