hier soll der urfaden zum RGK RGK [Ringgrabenkollektor] weitergeführt werden...
https://www.energiesparhaus.at/forum-ringgrabenkollektor-zukunft-der-erdwaerme/41030

aktuelles und beispiele zeigen wie die erdwärme lebt...

von 2Mani

  •  dyarne
  •   Gold-Award
21.5.2023  (#241)

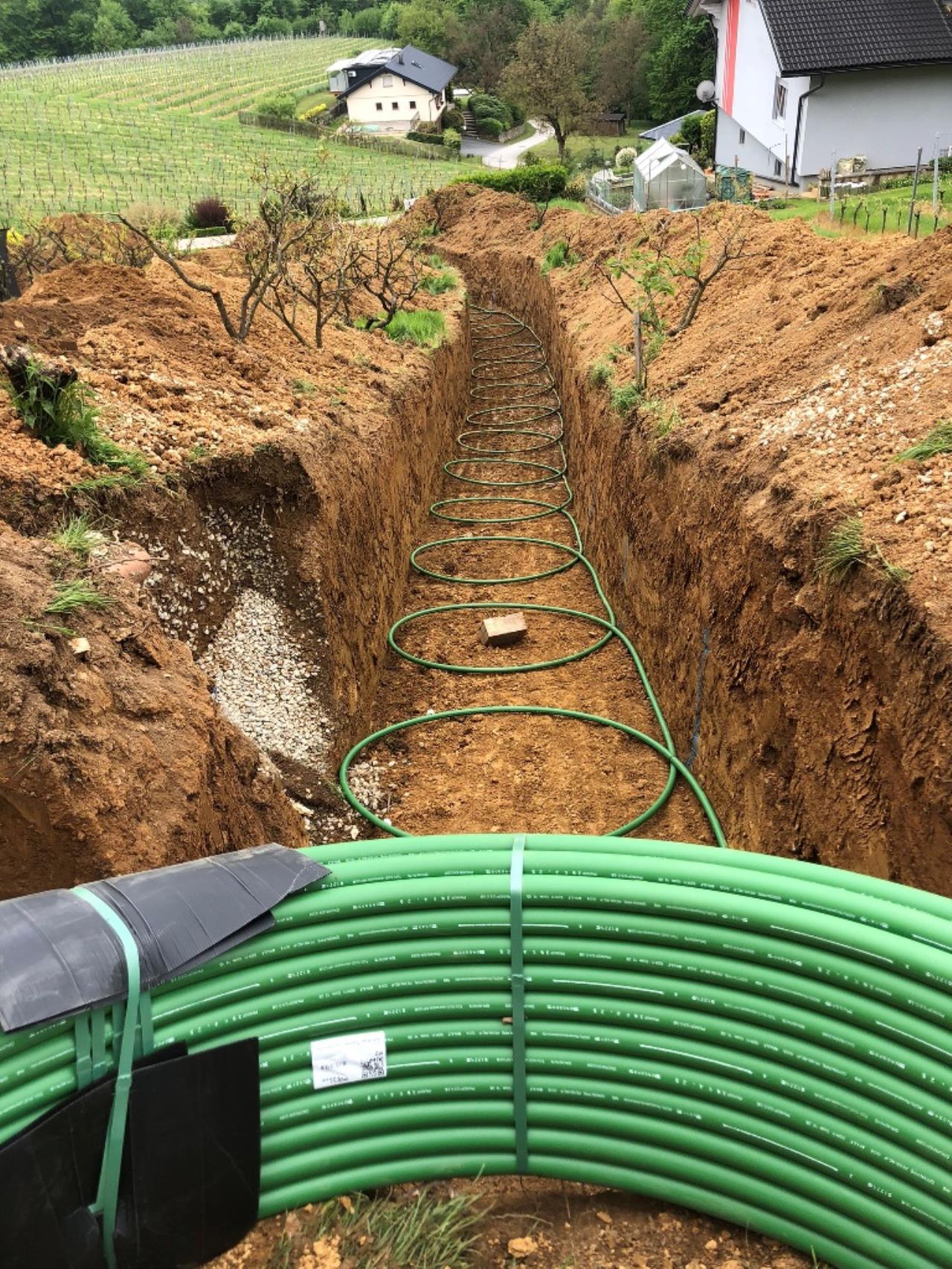

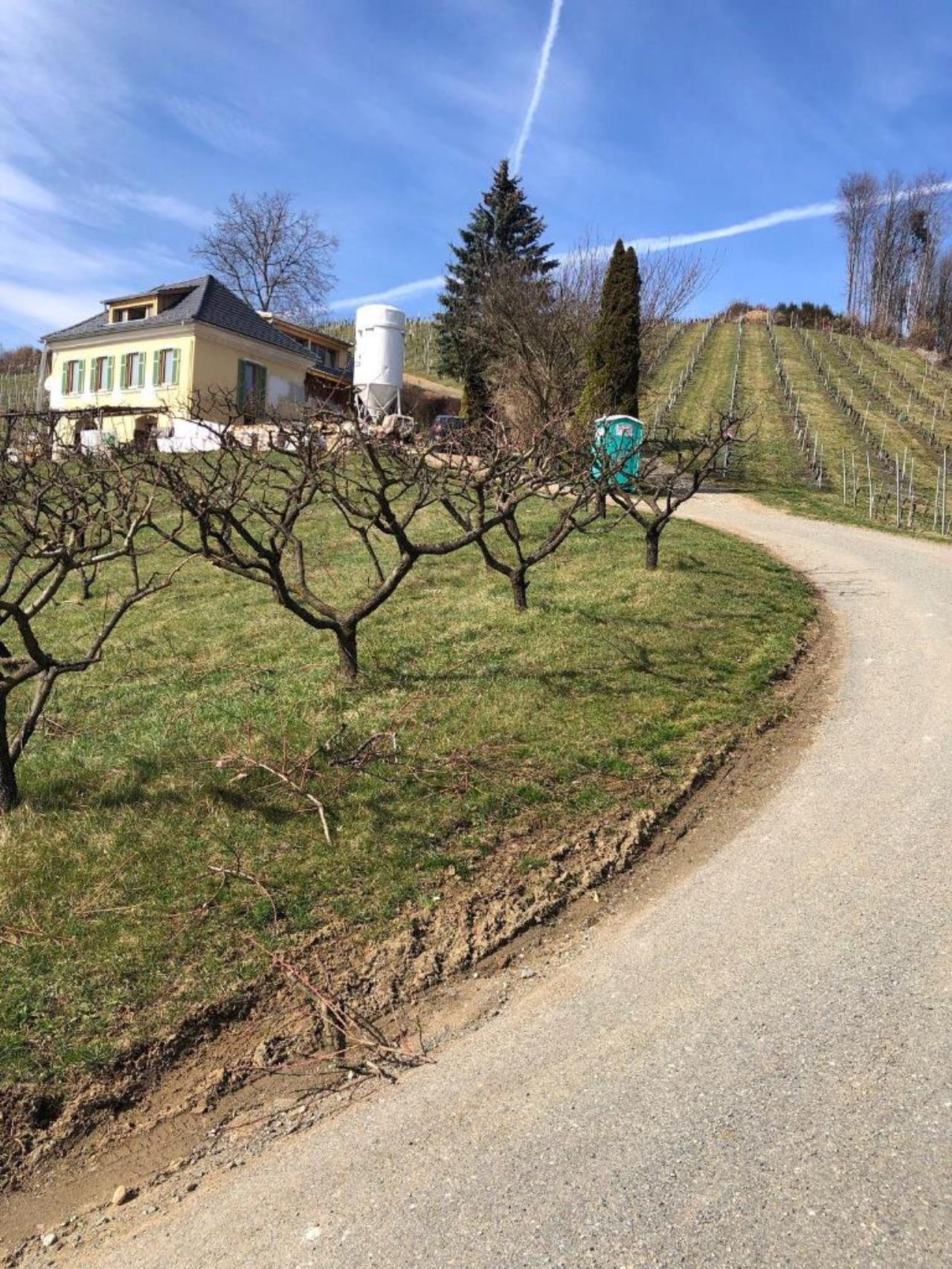

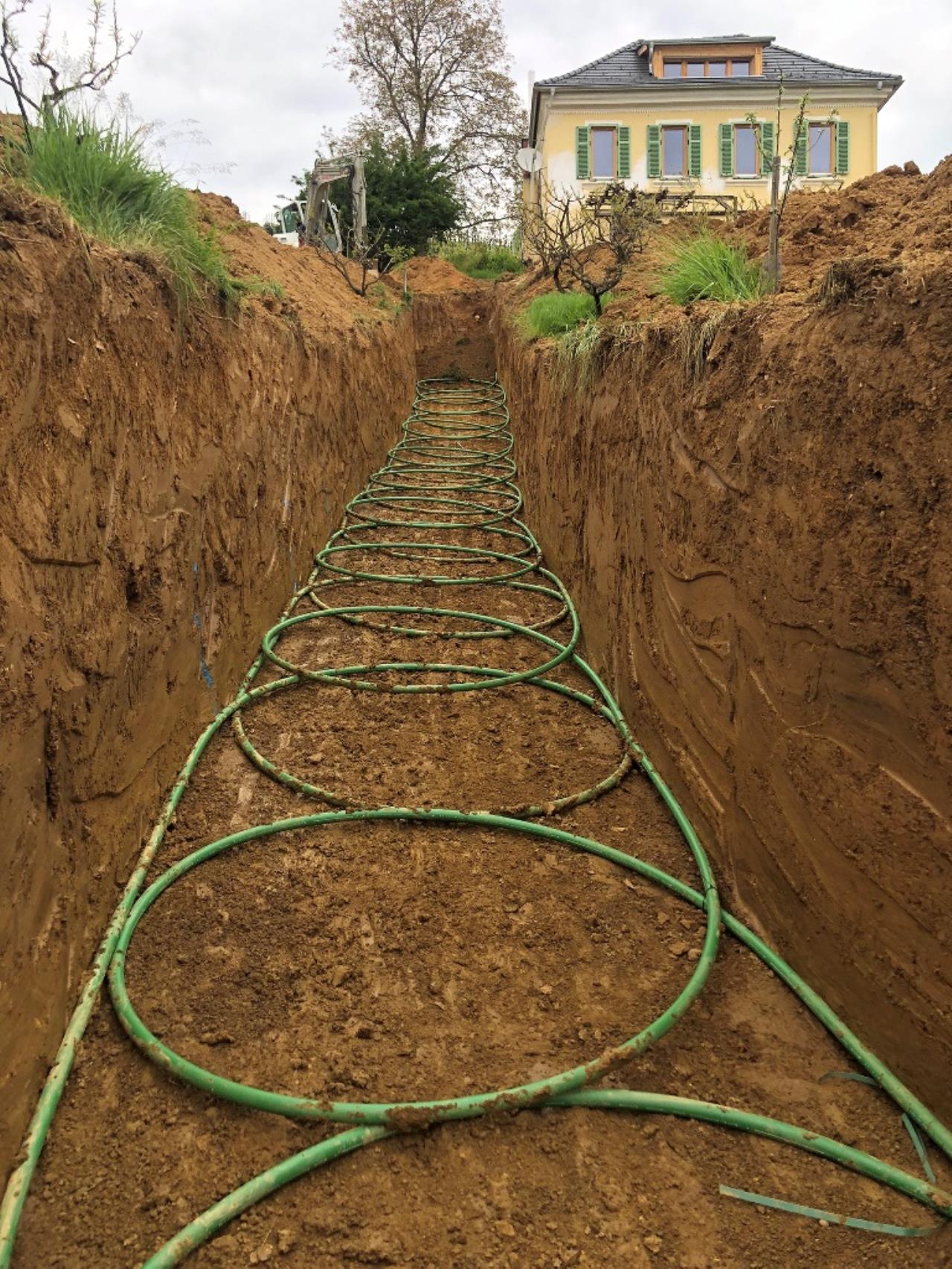

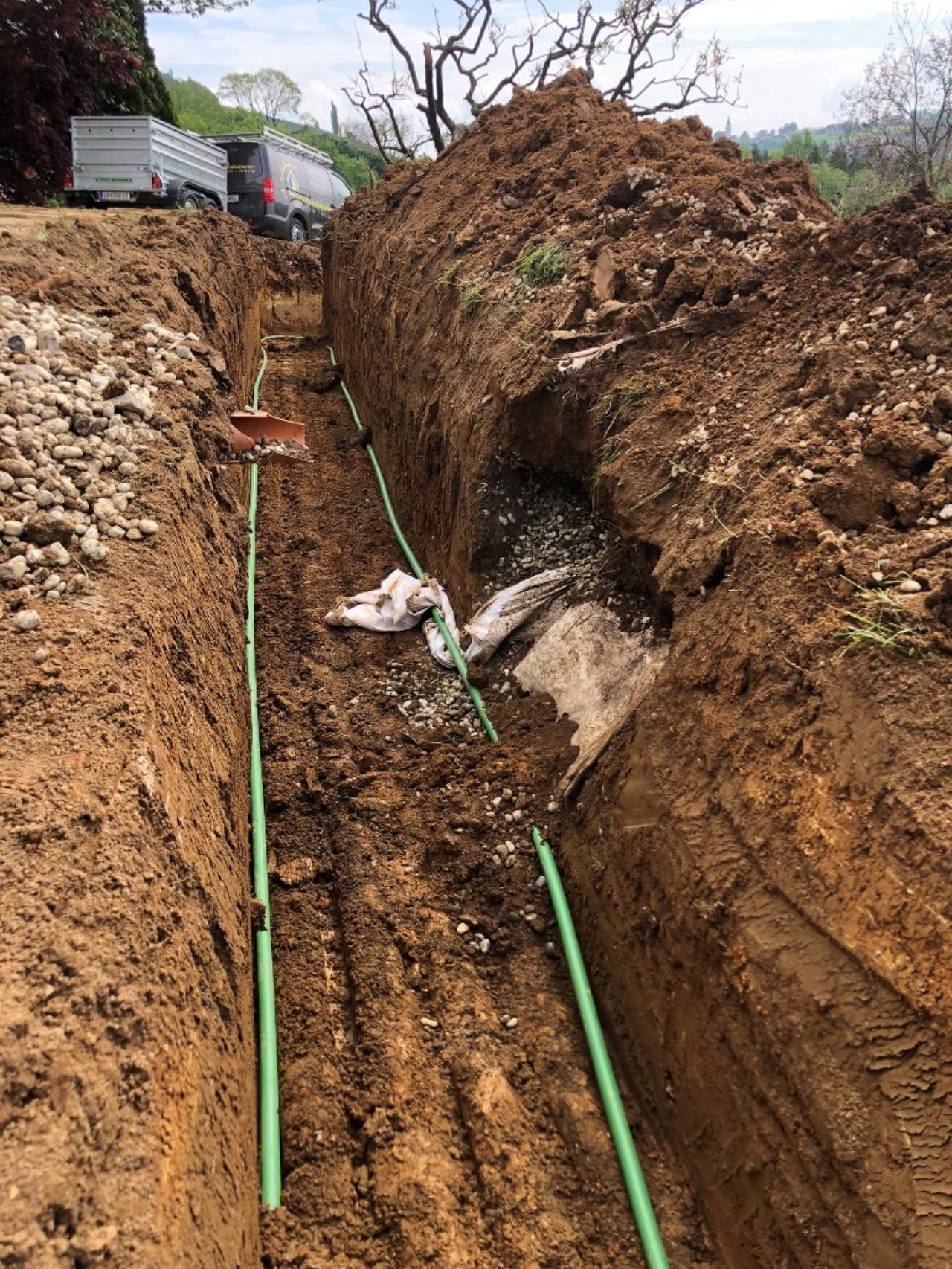

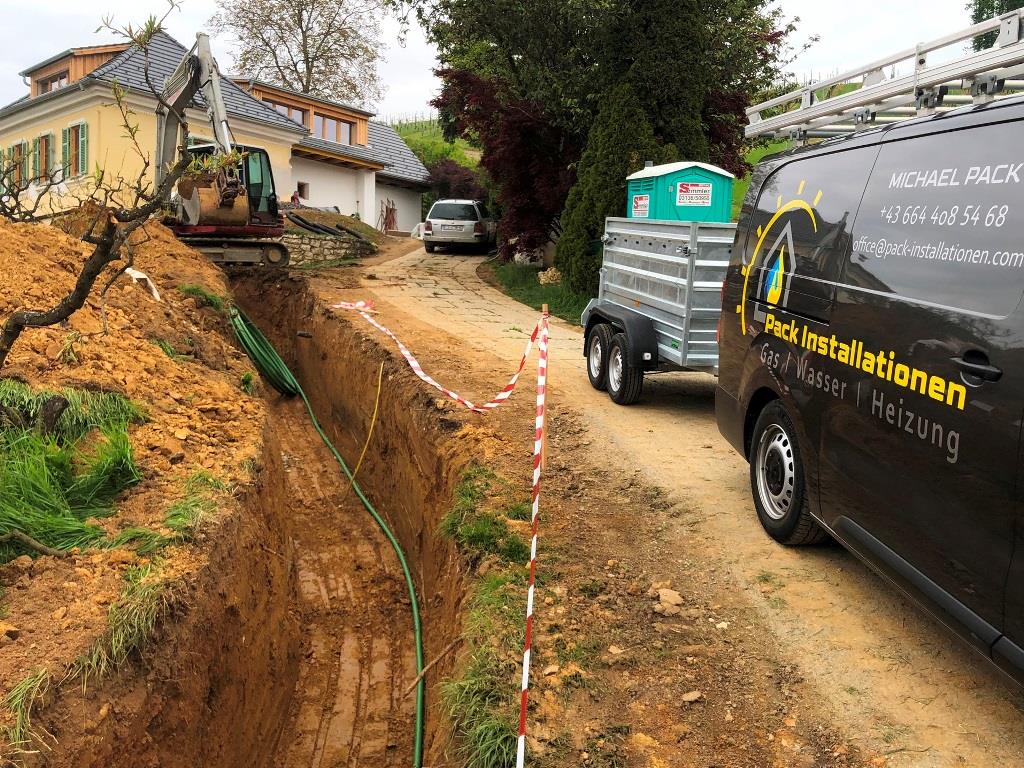

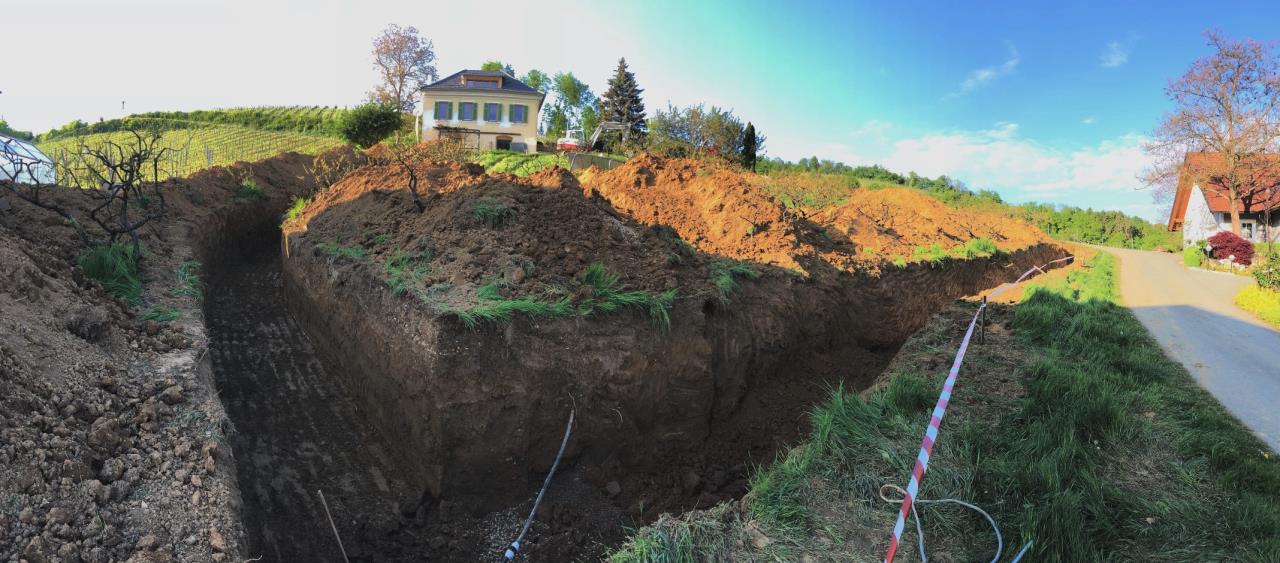

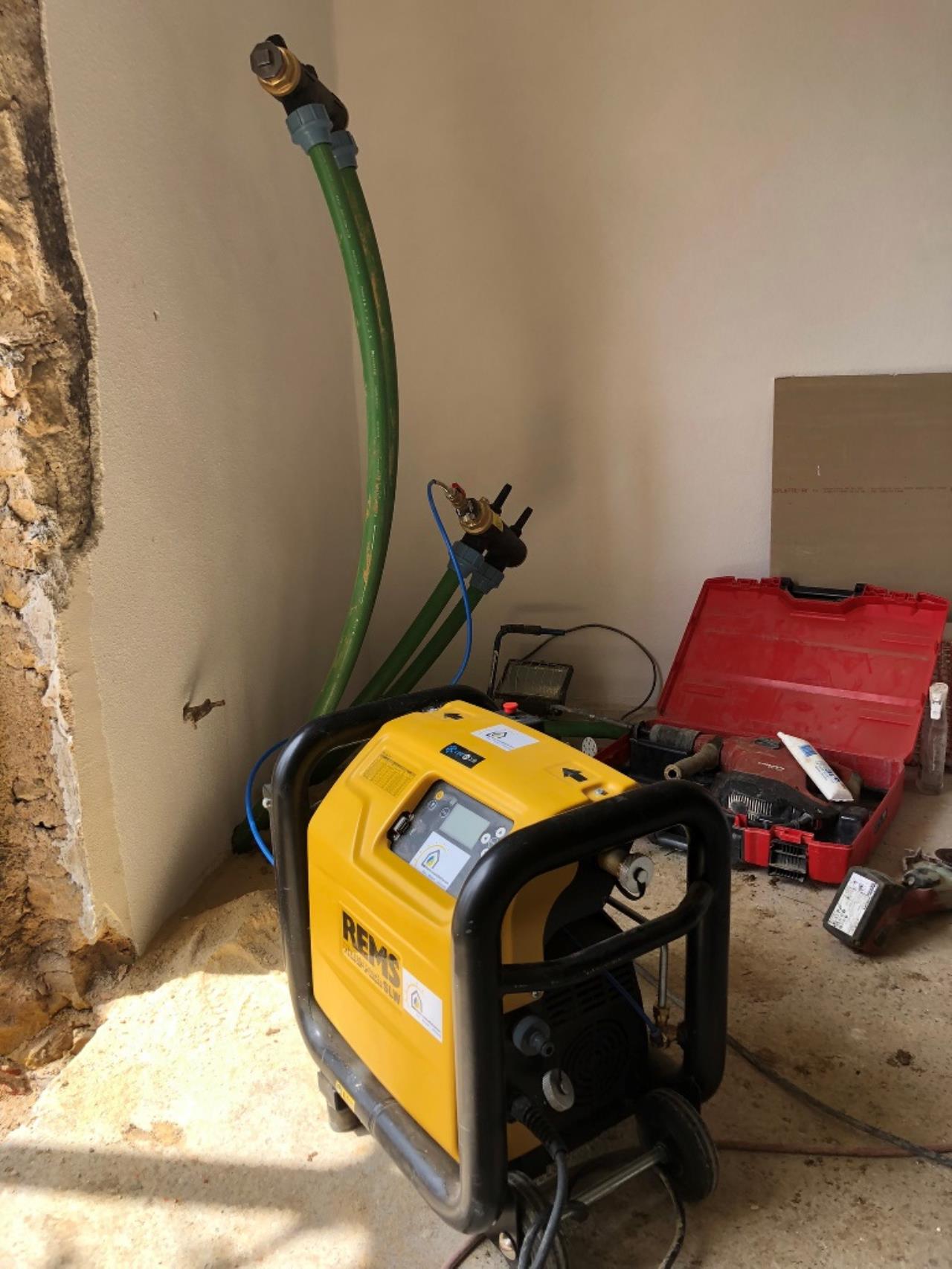

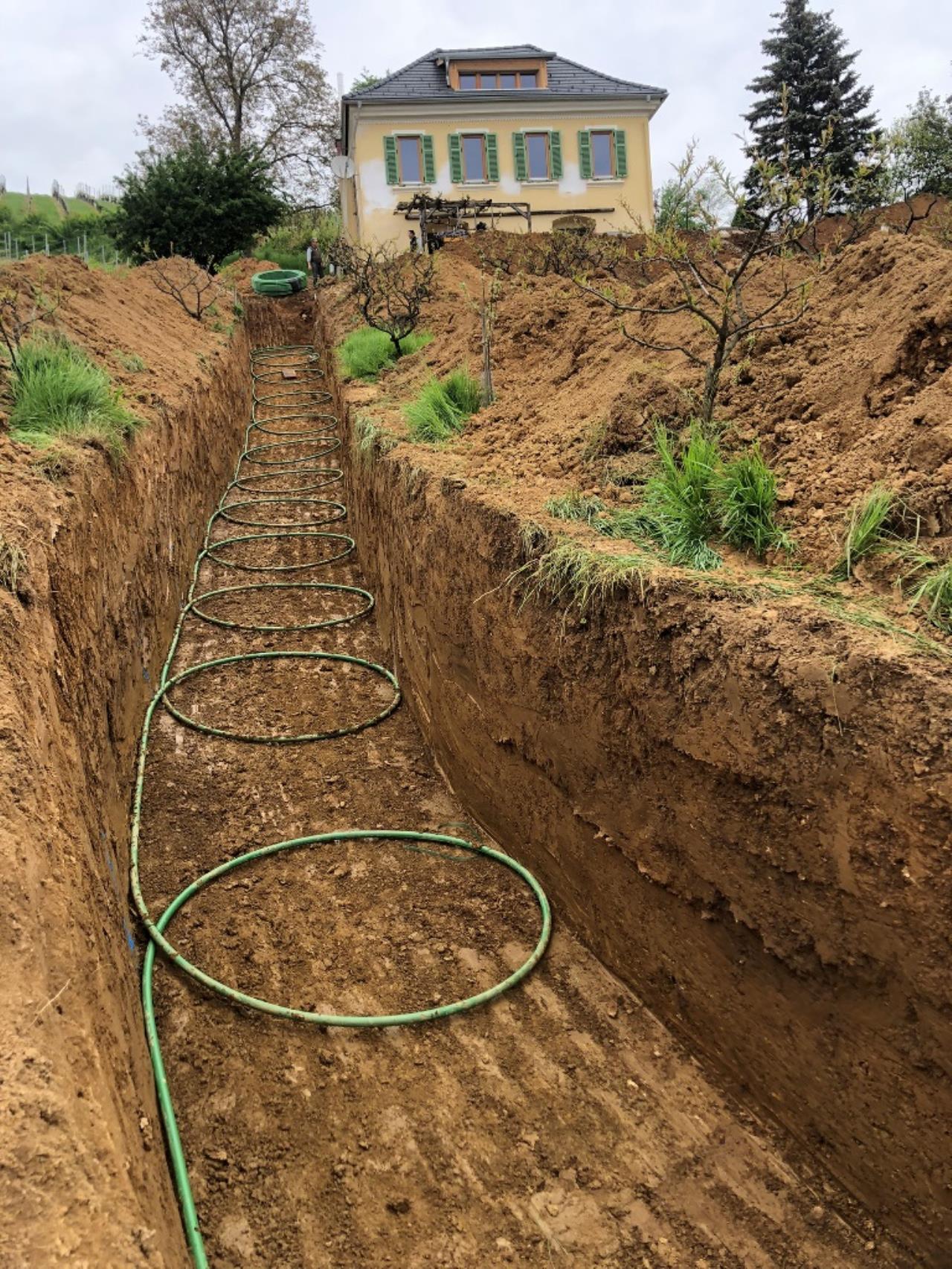

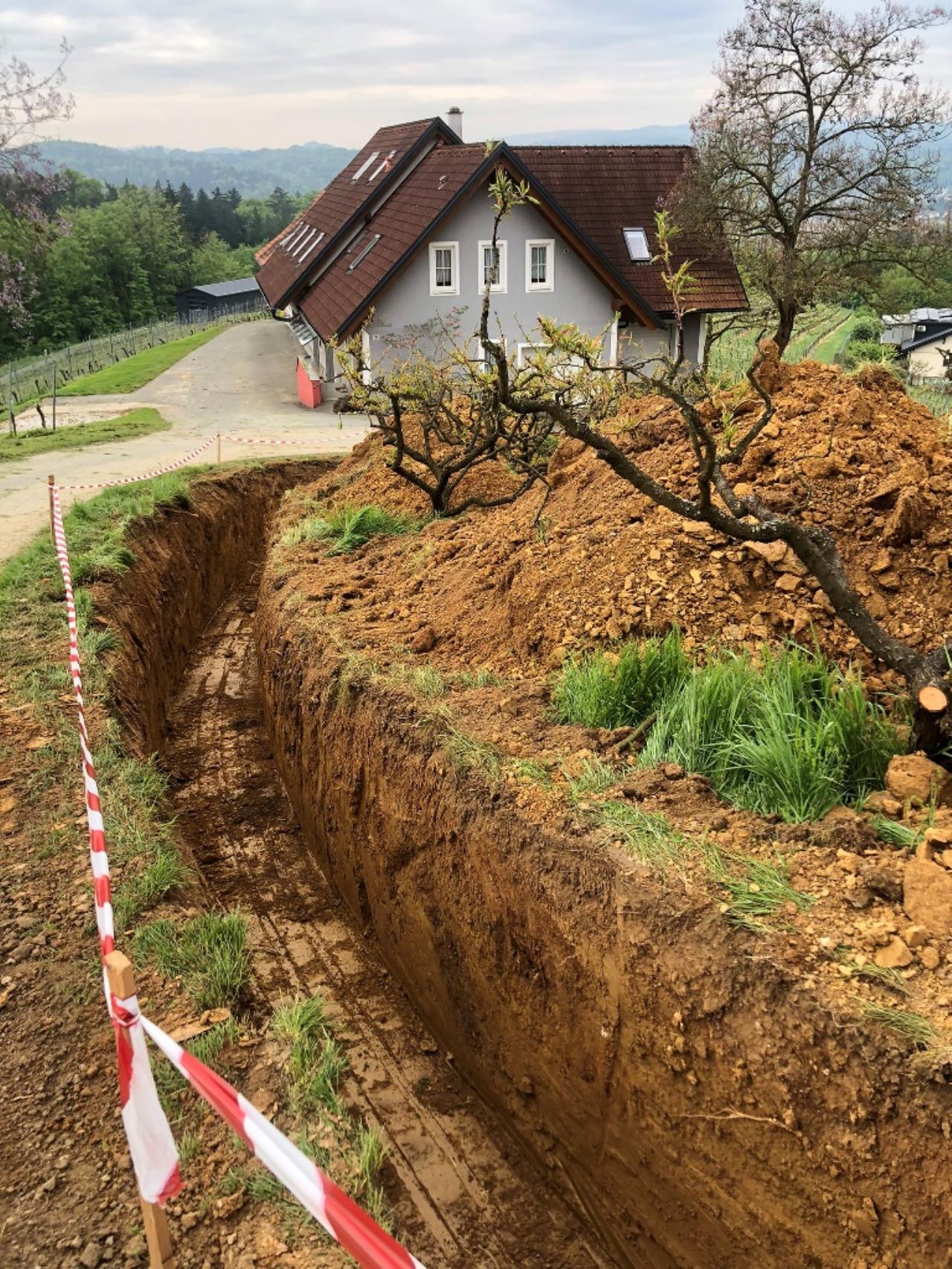

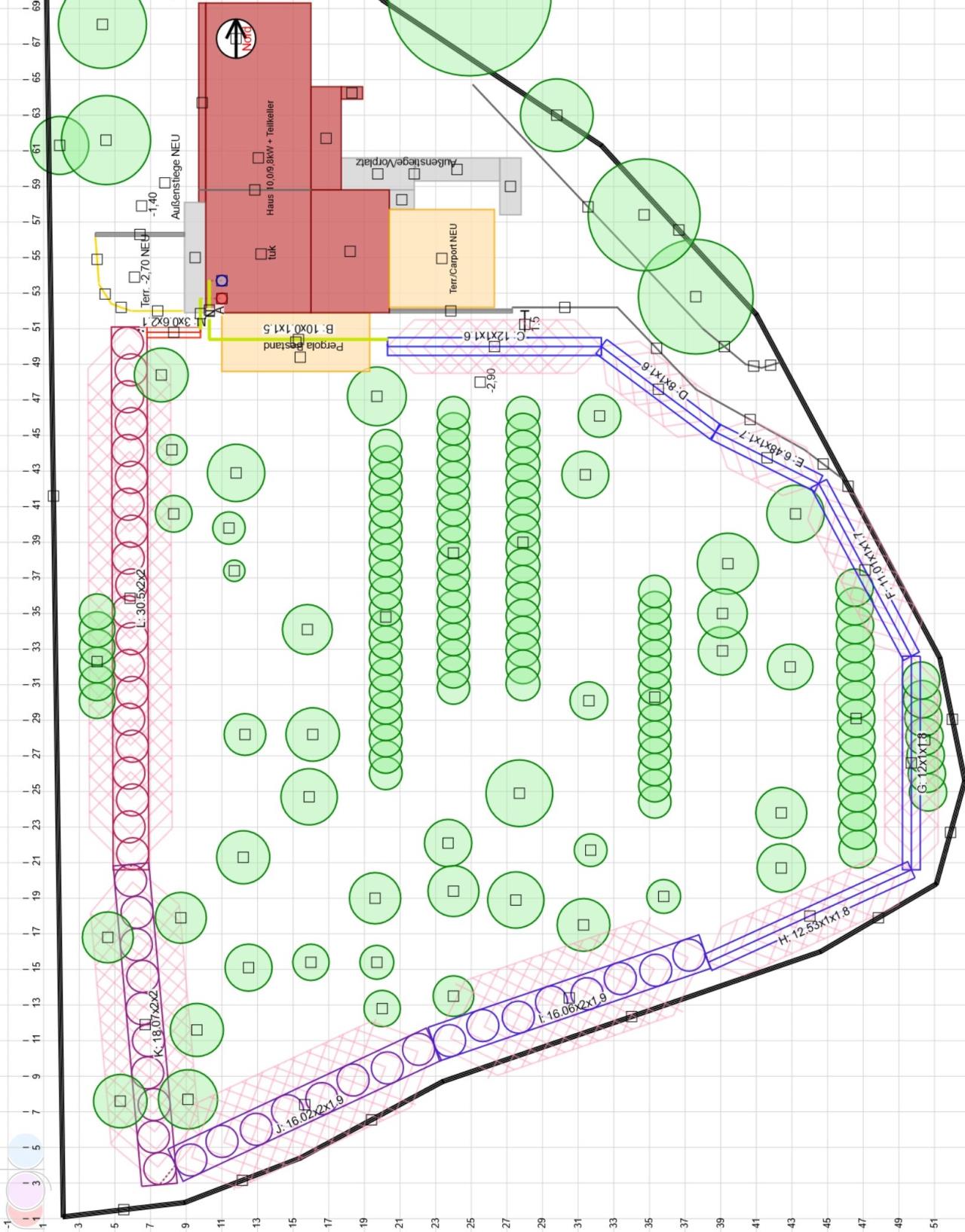

hab aber auch noch ein sehr anspruchsvolles projekt von letzter woche. eine musterverlegung für Vaillant in der südsteiermark an der weinstraße richtung Leibnitz...

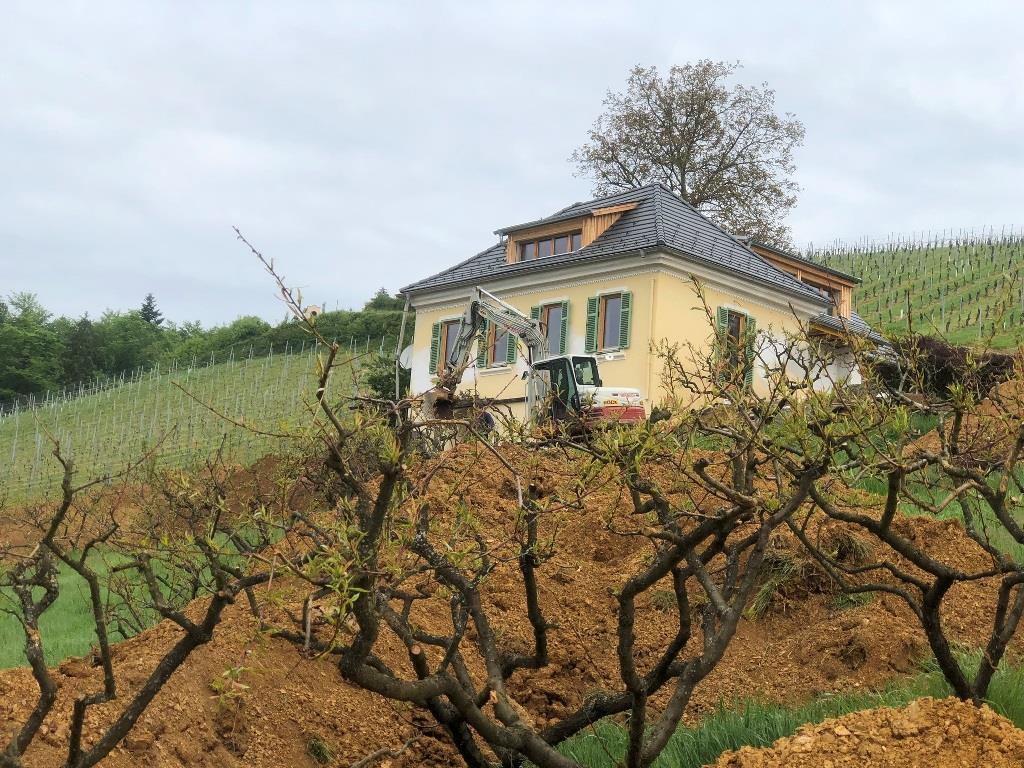

eine wunderschöne uralte villa, eingebettet in weingärten, steil am hang, zu ihren füßen ein dichter obstgarten. erdwärme für fortgeschrittene...


2023/20230521699170.jpg

2023/20230521369884.jpg

2023/20230521859423.jpg

2023/20230521764729.jpg

2023/20230521577631.jpg

2023/20230521973844.jpg

2023/2023052195090.jpg

2023/2023052113138.jpg

2023/20230521340613.jpg

2023/20230521171938.jpg

2023/20230521447280.jpg

2023/20230521887952.jpg

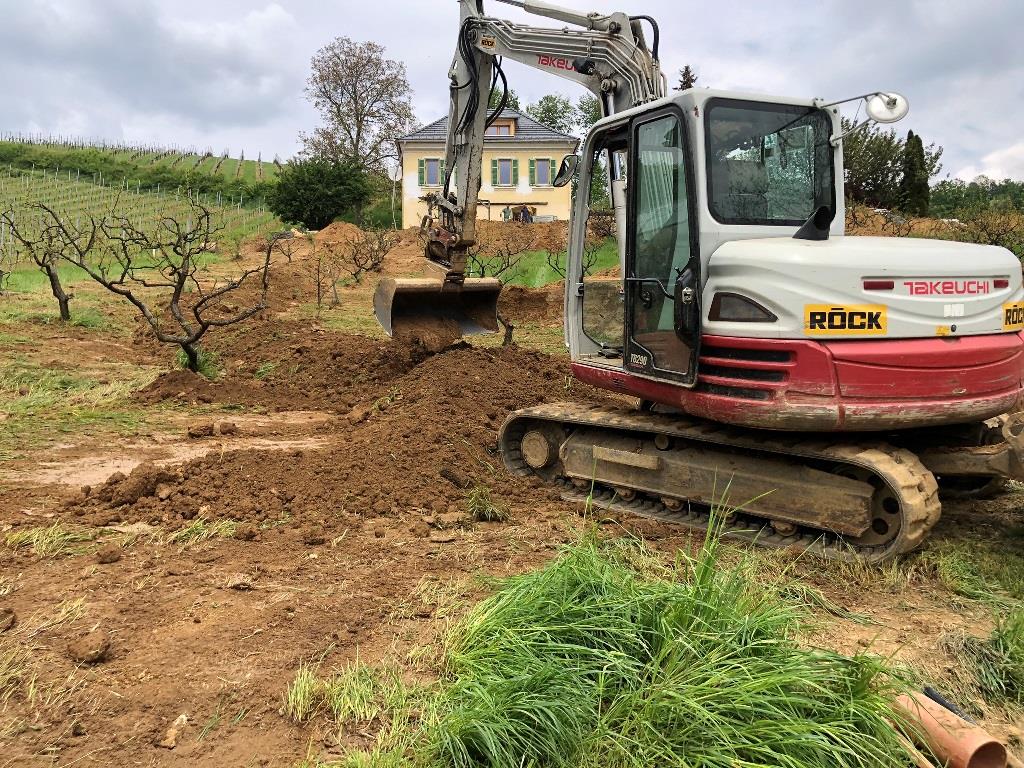

wie die presse um 10:30 angerückt kam war die verlegung schon fertig und der bagger am zuschütten...

6
  •  Brombaer
  •   Gold-Award
22.5.2023  (#242)
Ach, immer diese Bilderorgien.

Einfach wunderschön.

1
  •  dyarne
  •   Gold-Award
26.5.2023  (#243)
🙏 danke, bei dem projekt ist mir selber das herz aufgegangen.

und ich hab einen tollen installateur kennen gelernt. würde mich nicht wundern wenn der mittelfristig auf meiner karte landet...

1
  •  denis
  •   Gold-Award
28.5.2023  (#244)
Mega vielen Dank für die Bilder. Ihr leistet hier einfach eine tolle Arbeit. Danke auch dass wir wegen eurer/deiner Arbeit die Erdwärme genießen dürfen.

1
  •  Akani
28.5.2023  (#245)
Beste Quelle ever. Bin mal gespannt wie es mit kühlung funktioniert. Is unser erster Sommer.
Ohne dieses Forum hätten wir a so olles Kasten vor der Türe stehen und wahrscheinlich ne versaemmelte hydraulik

1
  •  MalcolmX
  •   Gold-Award
29.5.2023  (#246)
Ich muss auch endlich mal unsere Kühlung aktivieren/anwerfen:) damit sie vor sich hintuckern kann.
Raffsteuerung hab ich leider noch nicht eingebaut...

1
  •  dyarne
  •   Gold-Award
18.6.2023  (#247)
danke für euer feedback...

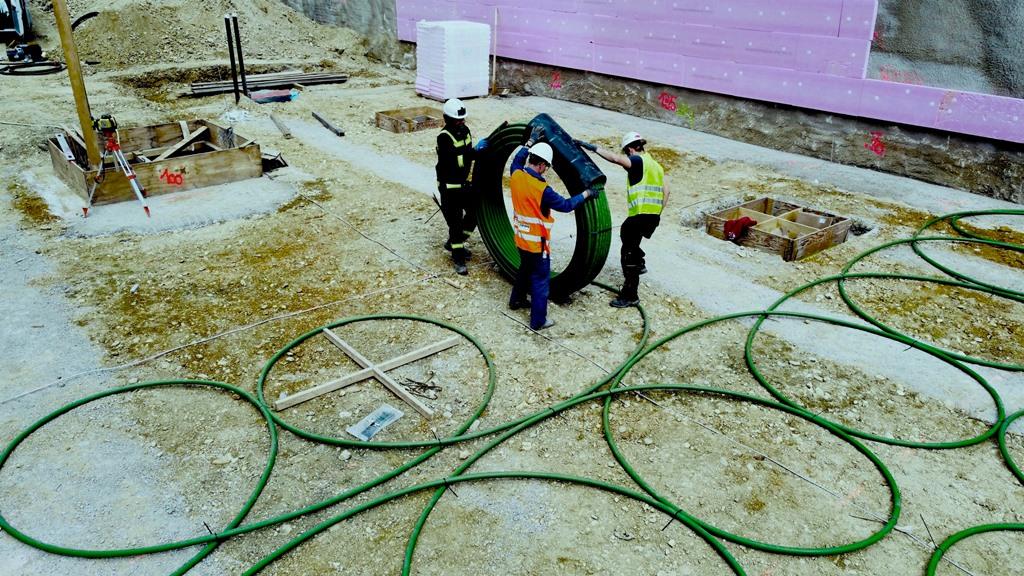

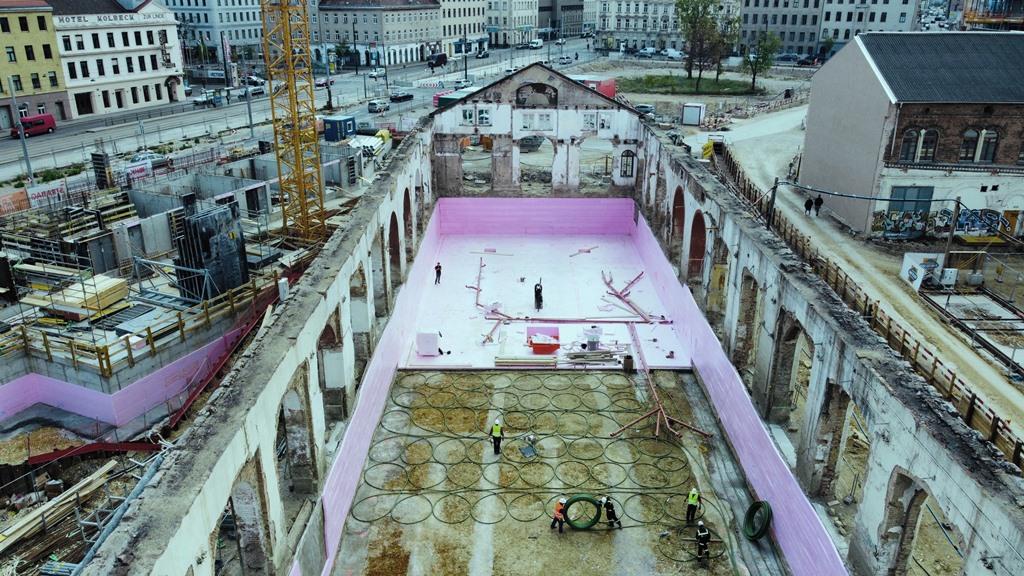

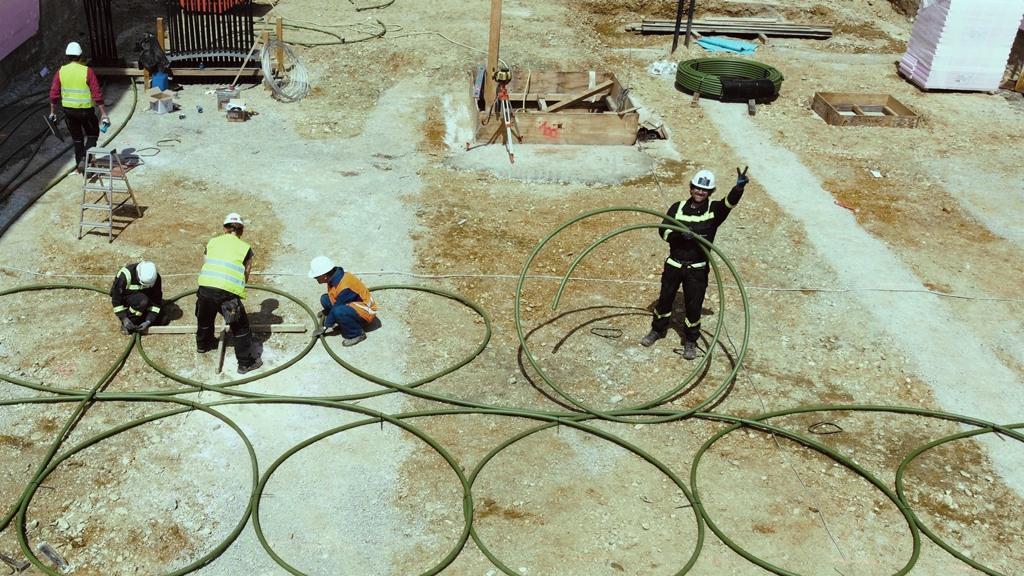

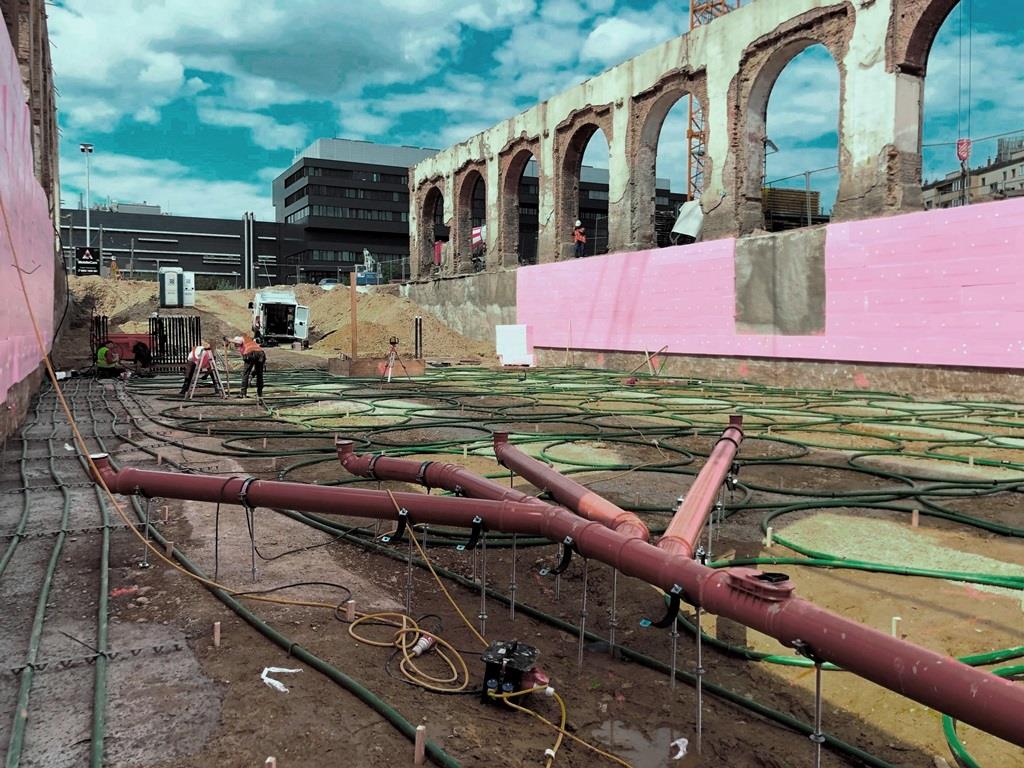

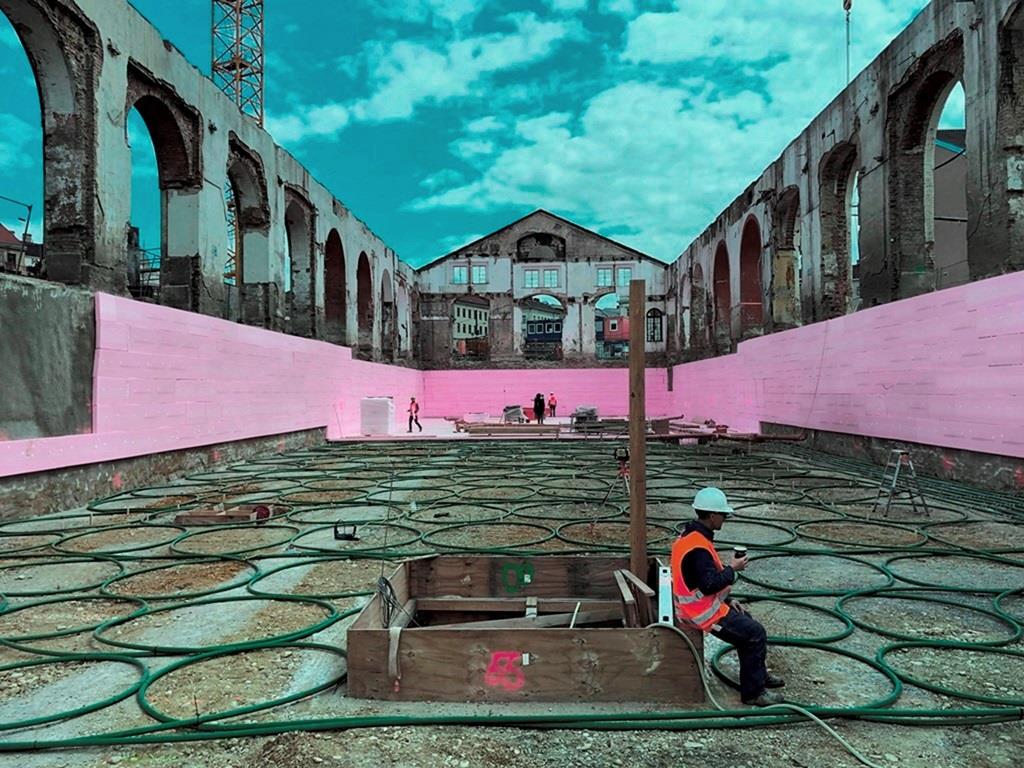

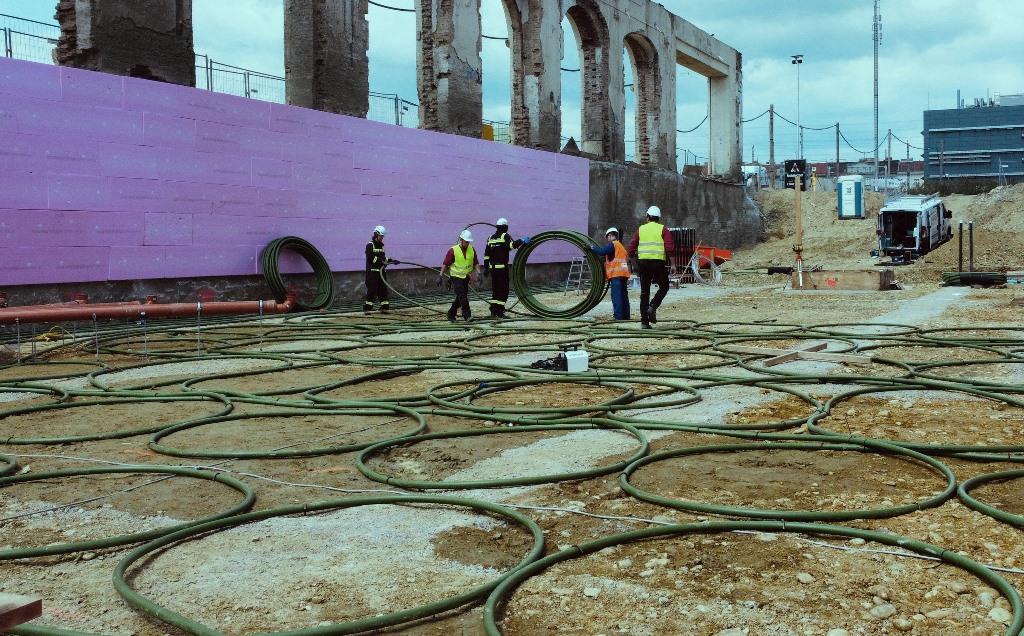

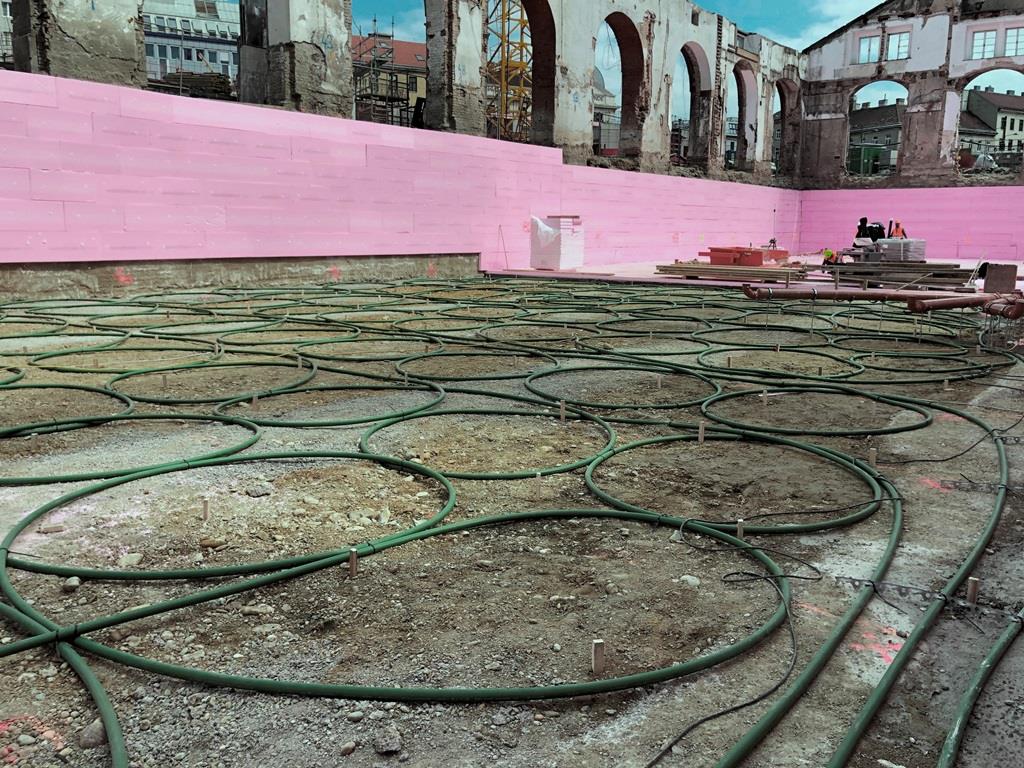

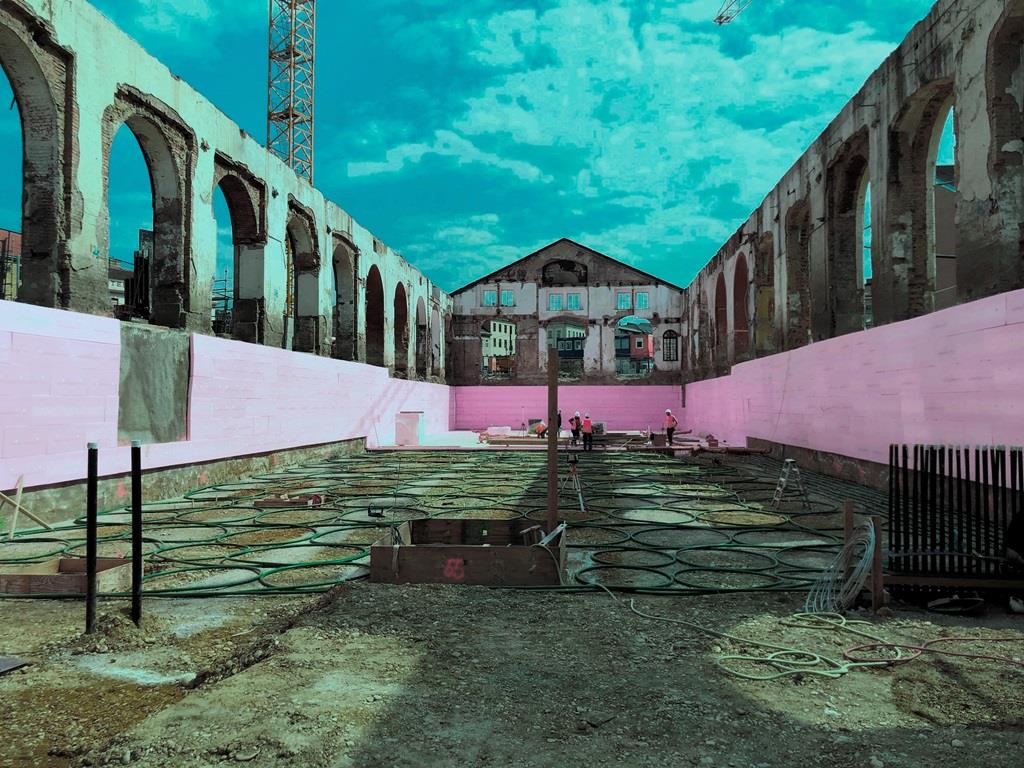

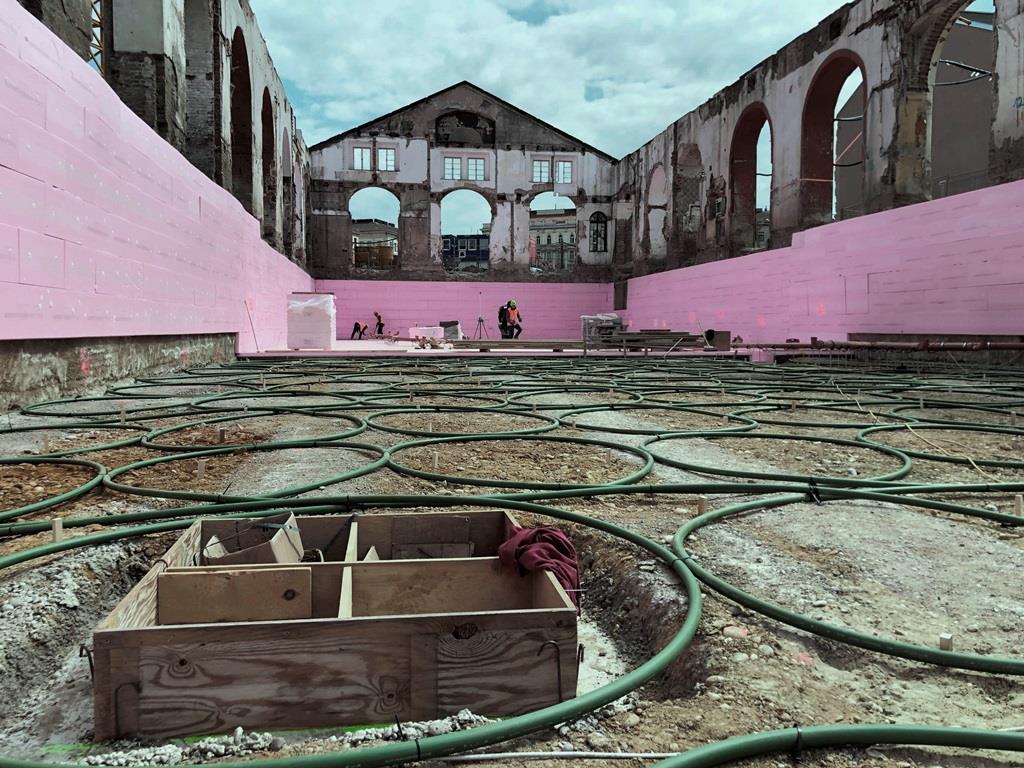

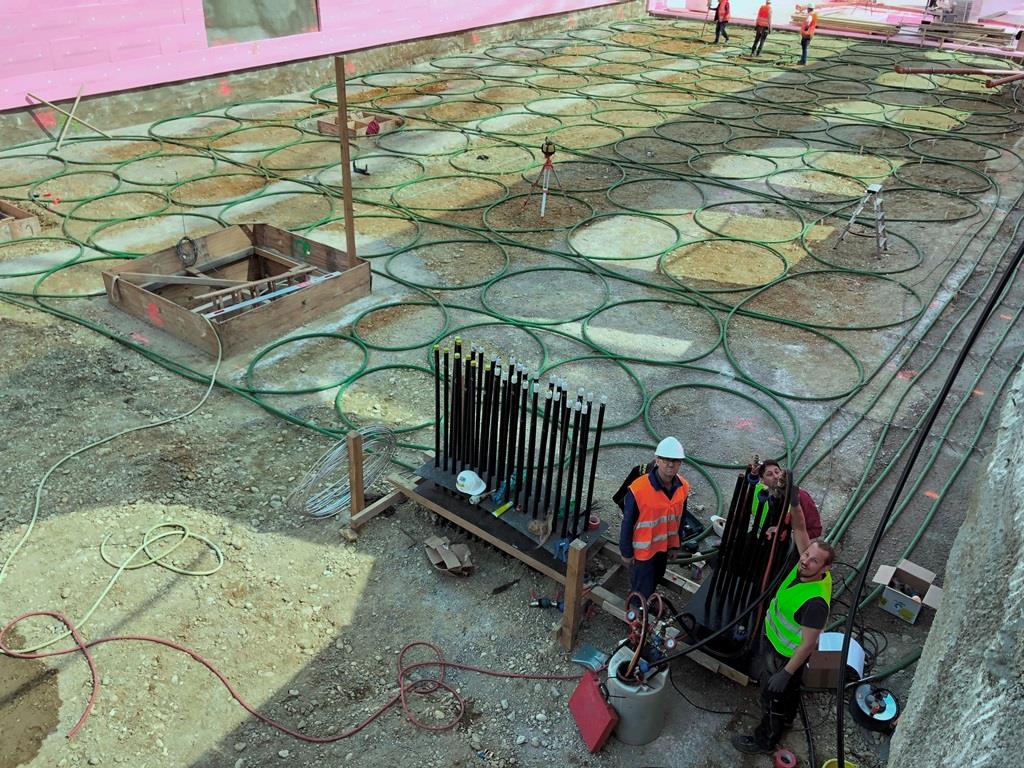

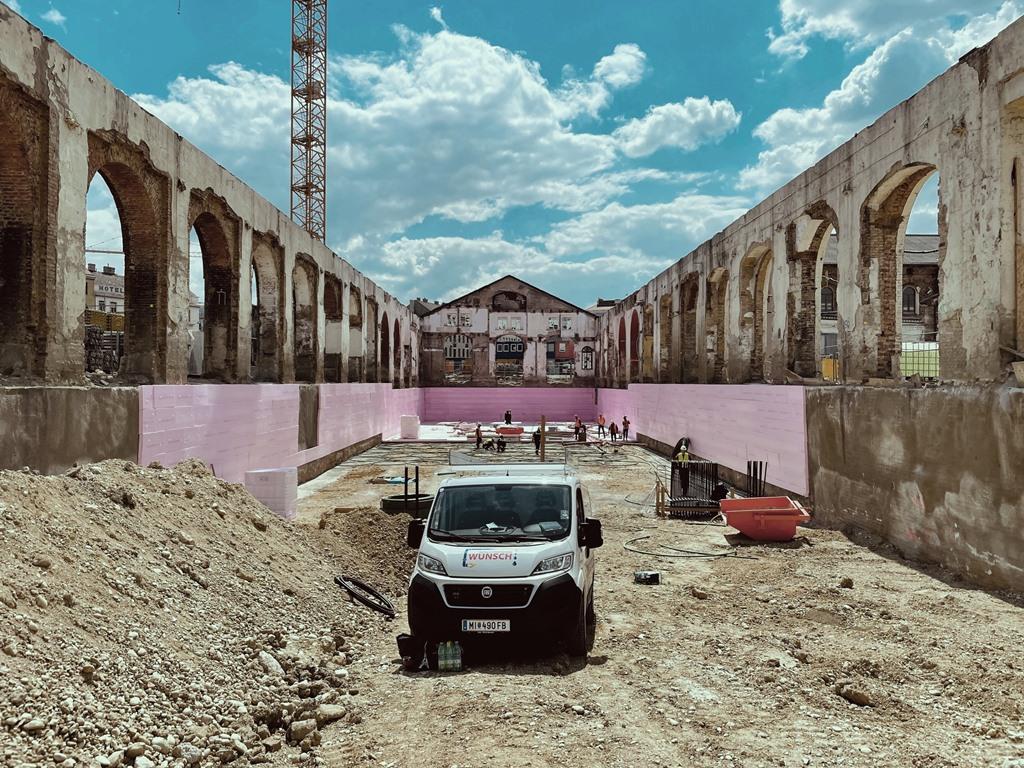

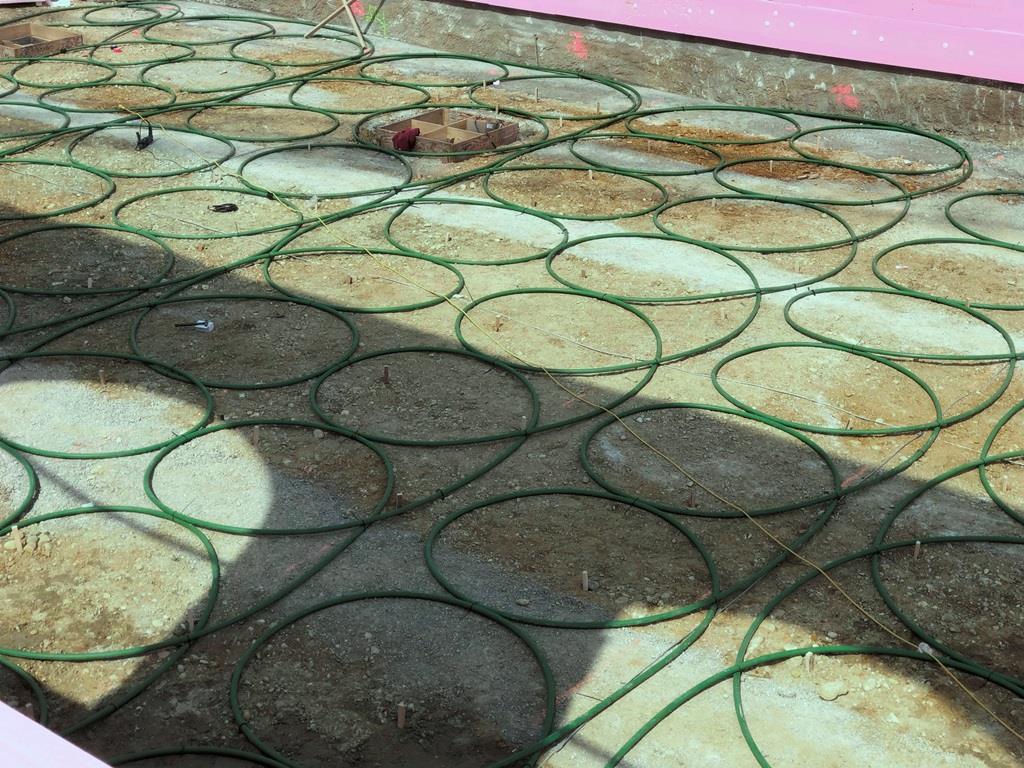

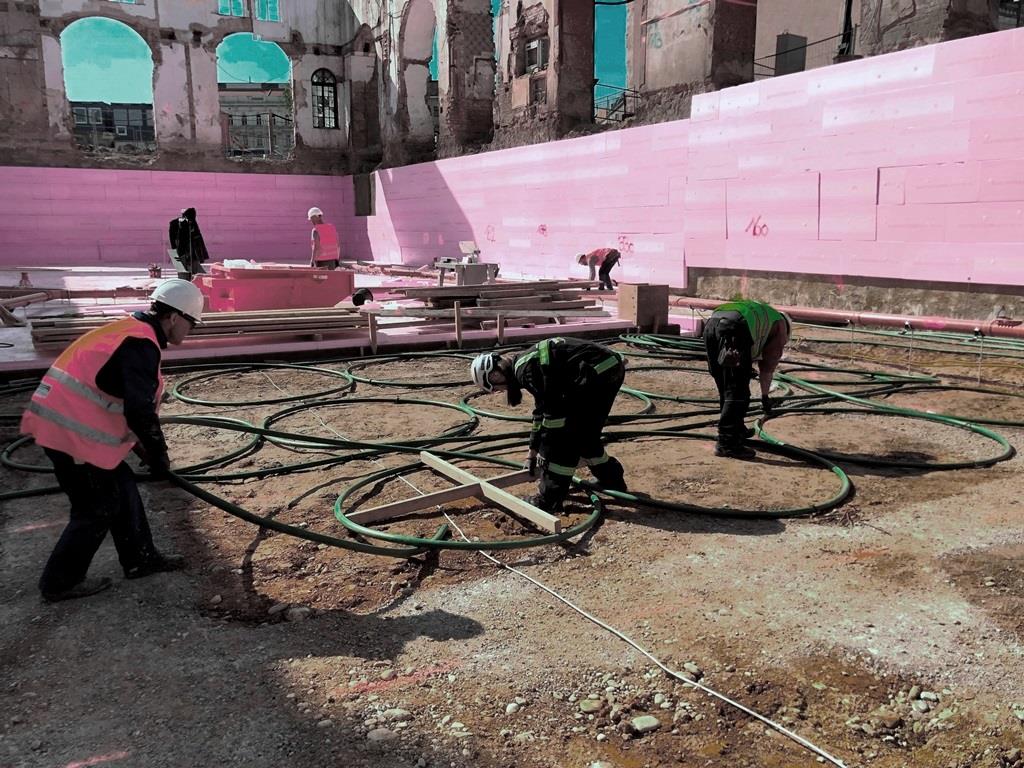

ich schulde noch bilder zur gösserhalle in wien. wurde in 3 abschnitten erstellt, der bodenplatte folgend...

hier teil II...

2023/20230618848878.jpg

2023/20230618234719.jpg

2023/20230618989096.jpg

2023/20230618615090.jpg

2023/20230618213602.jpg

2023/20230618629441.jpg


2023/20230618713497.jpg

1
  •  dyarne
  •   Gold-Award
18.6.2023  (#248)


2023/20230618896064.jpg

2023/20230618530424.jpg

2023/20230618601801.jpg

2023/20230618190699.jpg

2023/20230618821801.jpg

2023/20230618741136.jpg

2023/20230618232777.jpg

2023/20230618999679.jpg

2023/20230618803581.jpg

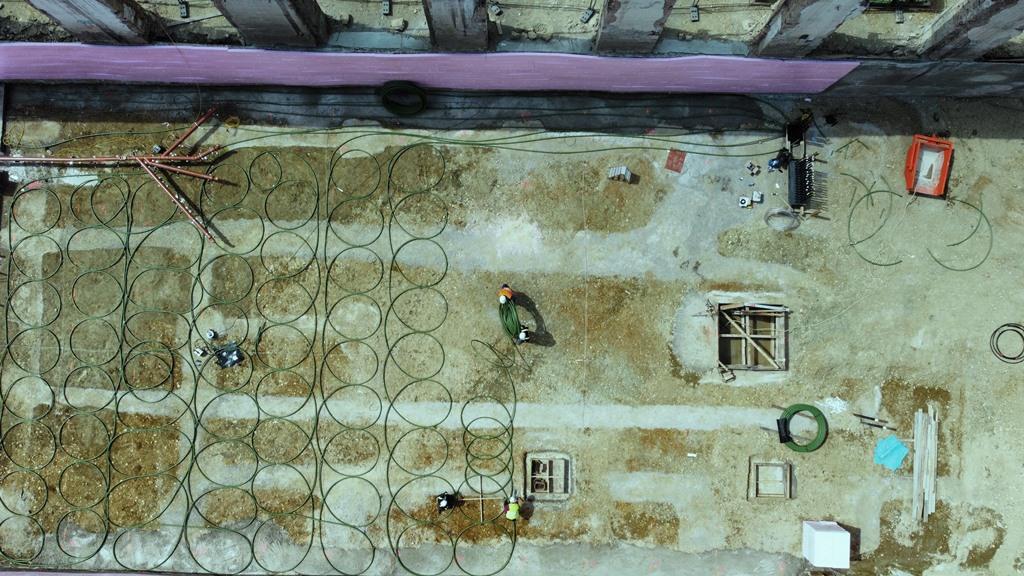

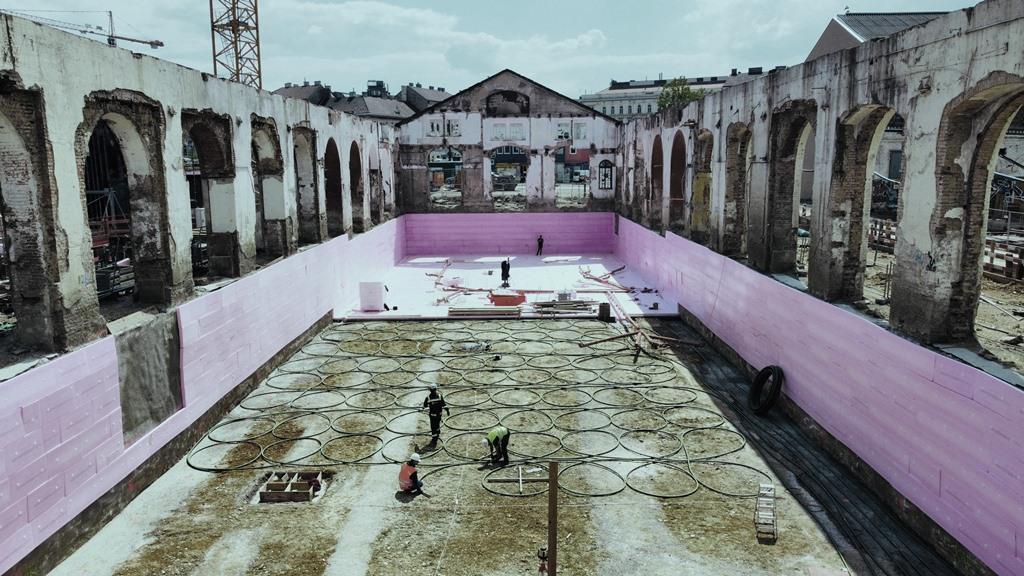

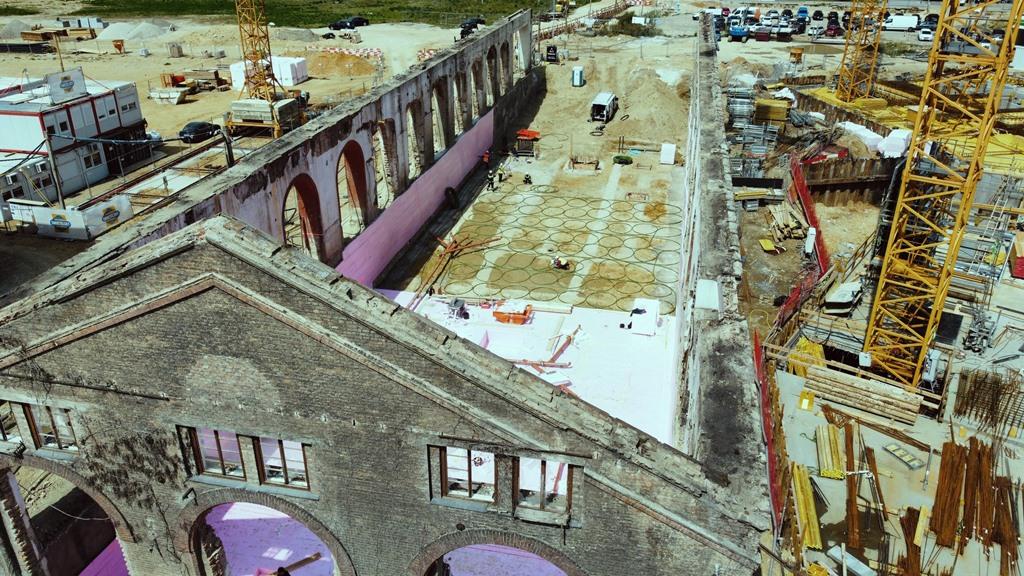

abermals vielen dank an den mike für den drohneneinsatz ...🙏

6
  •  Marty
  •   Bronze-Award
18.6.2023  (#249)
Schon ein cooles Projekt! Immer gut wenn auch im industriellen Bereich keine 0815 LWP LWP [Luftwärmepumpe] vor der Halle steht. Aber ein echter RGK RGK [Ringgrabenkollektor] ist das mitunter wegen der fehlenden Randzonennutzung und kalt/warm Ende nicht mehr, mehr ein Schlaufenflächenkollektor.
Fachfrage interessehalber: Wieviel macht eigentlich die fehlende Randzone dabei aus pro verlegtem Meter Graben?

1
  •  uhim
  •   Bronze-Award
1.8.2023  (#250)
In der Presse ist heute ein recht kurzer Artikel über die Gösserhalle:
https://www.diepresse.com/13543344/29-erdwaermesonden-fuer-sanierte-goesserhalle
Im Moment anscheinend ohne Paywall abrufbar.

1
  •  dyarne
  •   Gold-Award
13.10.2023  (#251)
@uhim , vielen dank für den presselink. mittlerweile ist die gastronomie in form des 'Steinhart' im eg eingezogen, es fehlte zuletzt nur noch die betriebsbewilligung, also gab es vorerst nur schwarzen kaffee...

https://www.meinbezirk.at/favoriten/c-wirtschaft/die-goesserhalle-startet-mit-dem-lokal-steinhart_a6143260
https://wienerbezirksblatt.at/fine-dining-in-der-ehemaligen-goesserhalle-in-favoriten/


1
  •  dyarne
  •   Gold-Award
13.10.2023  (#252)

zitat..
Marty schrieb:

Schon ein cooles Projekt! Immer gut wenn auch im industriellen Bereich keine 0815 LWP LWP [Luftwärmepumpe] vor der Halle steht. Aber ein echter RGK RGK [Ringgrabenkollektor] ist das mitunter wegen der fehlenden Randzonennutzung und kalt/warm Ende nicht mehr, mehr ein Schlaufenflächenkollektor.
Fachfrage interessehalber: Wieviel macht eigentlich die fehlende Randzone dabei aus pro verlegtem Meter Graben?

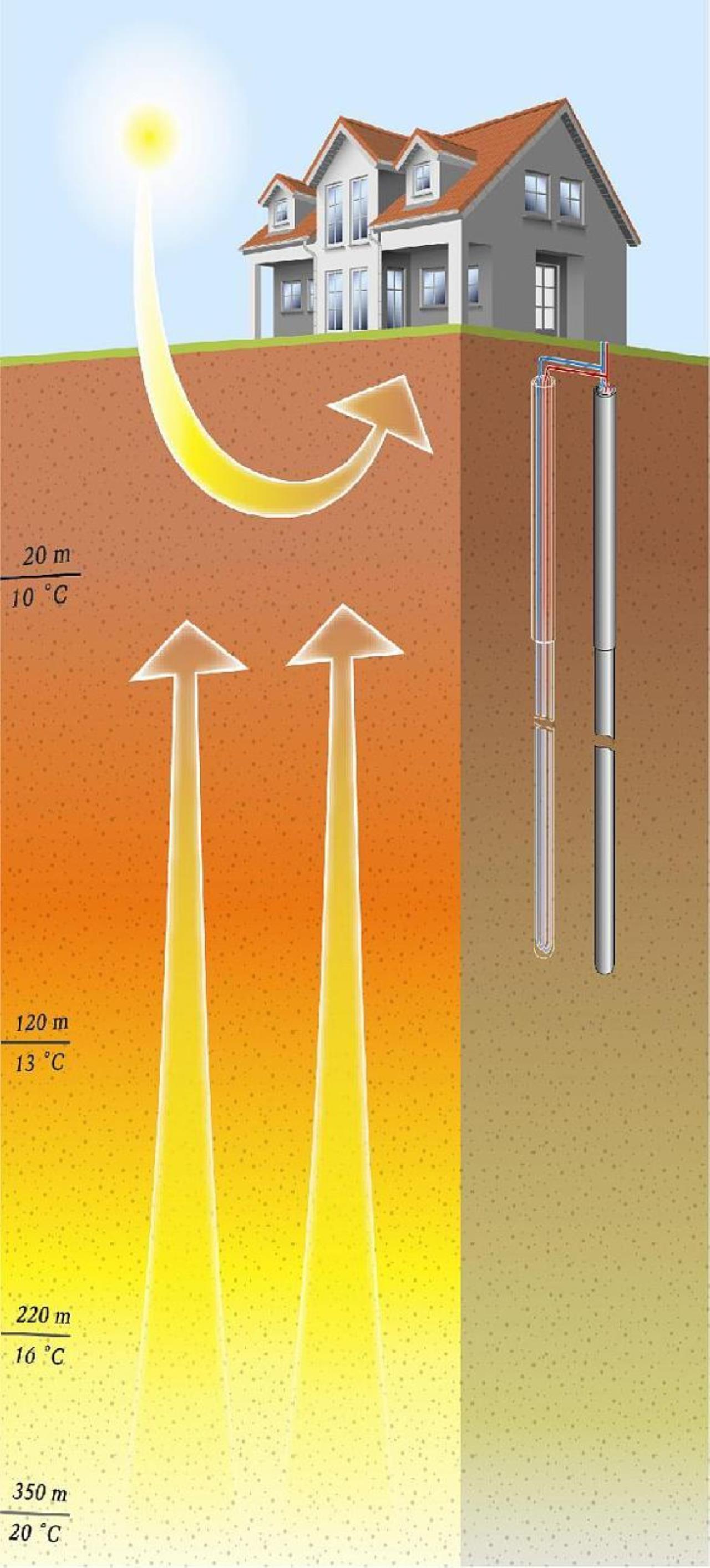

du hast vollkommen recht daß die funktion hier im detail deutlich anders ist als ein klassischer RGK RGK [Ringgrabenkollektor].

das rohr ist hier in der magerbetonschicht der 'sauberkeit' vergossen, wir haben also eine bauteilaktivierung ähnlich einer klassischen BKA BKA [Betonkernaktivierung]. diesen speichertauscher gilt es hydraulisch gleichmäßig zu erschließen.

für die vorgabe an die planung keine zusätzliche wärme ins tiefere erdreich bzw ins grundwasser einzubringen (die büronutzung bedingt mehr kühl- als heizlast) fungiert der kollektor als saisonaler speicher der im gleichgewicht nach tag/nacht-gleiche nur im austausch mit sonne und kaltem nachthimmel steht.


2023/2023101336877.jpg


1
  •  dyarne
  •   Gold-Award
13.10.2023  (#253)
kleiner teaser - ich schreib mehr dazu sobald ich irgendwie dazukomme:

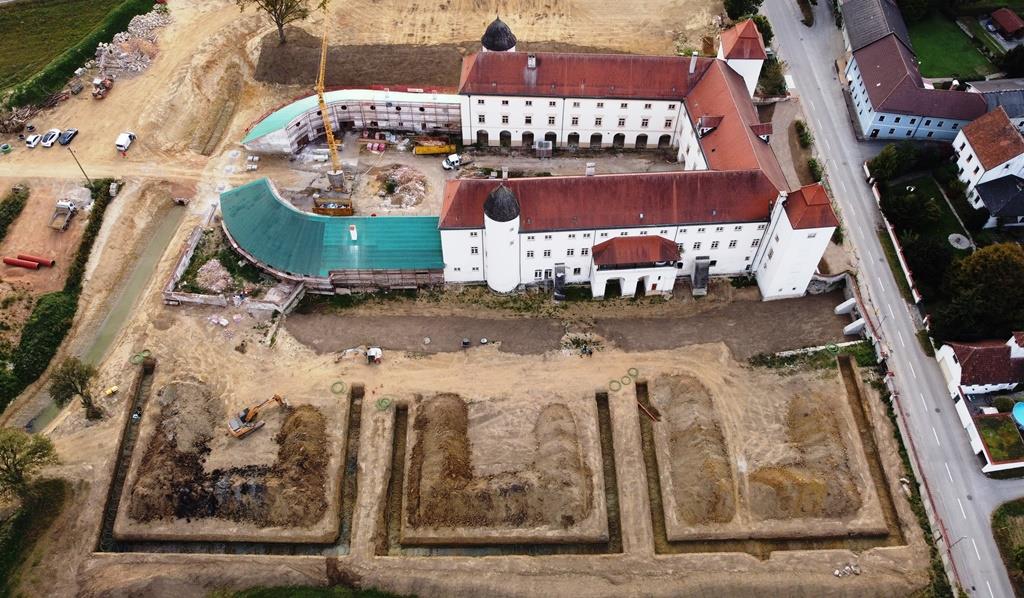

wir errichten in OÖ gerade das erste Anergienetz ausgeführt als RingGrabenKollektor an dem dann mehrere nutzugseinheiten mit mehreren wärmepumpen hängen werden...


2023/20231013370112.jpg

3
  •  kraweuschuasta
  •   Gold-Award
14.10.2023  (#254)
Schaut nach Megaprojekt und MegaRGK aus...😉
Cool!
Lg

1
  •  Akani
14.10.2023  (#255)
Sehr 😎 cool

1
  •  Zwosti
  •   Bronze-Award
4.11.2023  (#256)
Nicht passend zum RK.
Welchen Abstand haben eigentlich Tiefenbohrungen voneinander? Kann man diese auf einen halben Meter nebeneinander bohren?

1
  •  ds50
  •   Gold-Award
4.11.2023  (#257)
Dann vielleicht ein neuer Thread? 😉

1
  •  dyarne
  •   Gold-Award
4.11.2023  (#258)
kurzform:
wünschen tät man sich 10-15m,
minimum bei platzmangel ~7m

hier ein interessanter teilfaden...
https://www.energiesparhaus.at/forum-tiefenbohrung-fragen-dimensionierung/41544_7#373100

1
  •  dyarne
  •   Gold-Award
4.11.2023  (#259)
der RGK RGK [Ringgrabenkollektor] hat es auf den titel des österreichischen TGA-magazins geschafft... 💪🙌🙏

https://tga.at/

https://tga.at/errichten/erdwaermeloesung-mit-ringgrabenkollektoren/

1
  •  ds50
  •   Gold-Award
4.11.2023  (#260)

zitat..
dyarne schrieb:

der RGK RGK [Ringgrabenkollektor] hat es auf den titel des österreichischen TGA-magazins geschafft... 💪🙌🙏

https://tga.at/

https://tga.at/errichten/erdwaermeloesung-mit-ringgrabenkollektoren/

Zitat:
"Die Kollektorfläche beträgt laut Faustregel etwa das 1,5- bis 2-fache der Fläche, die beheizt werden soll"

😬

Naja, kann nicht jeder wissen, dass sowas passgenau geplant wird. 😉


1
  •  dyarne
  •   Gold-Award
4.11.2023  (#261)
man darf ja die leute nicht gleich überfordern ... 😎

wenigstens steht da nicht die 3-fache fläche ... 🙃

1
