Ringgrabenkollektor Projekt Mühlviertel

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2  3 ...... 4
  •  rabaum
30.10.2016 - 18.11.2017
69 Antworten | 11 Autoren 69
3
72
Ein neues Projekt soll entstehen. Hier die Eckdaten:

Standort: Mühlviertel, über A7 15 min von Linz-Urfahr entfernt.
Grundstücksgröße: 1450 m² allerdings mit viel Grünbestand
Wärmequelle: Erdwärme ist gesetzt
Wärmeerzeuger: KNV vollmodulierend (die bis 6 kW Maschine hoffentlich emoji )

Zwischen Tiefenbohrung und Ringgrabenkollektor war ich lange unschlüssig. Was mich wieder mehr Richtung RGK RGK [Ringgrabenkollektor] gebracht hat, war die Tatsache, dass durch die starke Hanglage (Straße parallel verlaufend hat bis zu 24%) ohnehin jede Menge an Erdbewegung notwendig wird. Insofern würden die Rohre eher gelegt und eingeschüttet werden, als extra dafür wo reinzugraben.

Das Haus kommt nach oben (Nordost) in den Hang hinein und nach unten (Südwest) wird aufgeschüttet und mit einer Stützmauer (Bewehrte Erde geplant) abgesichert.

Hier mal der erste Entwurf mit dem Grabentool:

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=13znX6IWun7eFLNgRoHF

Danke schon mal für das Feedback der Spezialisten!

lg rabaum

  •  rabaum
19.3.2017  (#21)
Der final geplante Graben

2017/20170319701045.png

Gewichtungs Excel

2017/20170319140561.png

Slinky Gewichtung und Verlegeschema

2017/20170319400796.png

in der KW 13 gehts los emoji

1
  •  mike82
  •   Bronze-Award
21.3.2017  (#22)
Tolle Planung. emoji

1
  •  brink
  •   Gold-Award
21.3.2017  (#23)
du wolltest also doch nicht mäandern? emoji

wow, 2,5m grabenbreite hatten wir da noch nicht emoji
zu bedenken ist, dass so 2,5m kreise so dicht gelegt schon ziemliches temperatur misch-masch sind. bei 2,5m könntest ja schon auf ovale übergehen. dadurch würden du die temperaturbeeinflussung reduzieren. planbar ist ein wenig schwer. emoji
vielleicht zaubert da mike wieder was cooles für uns? emoji emoji

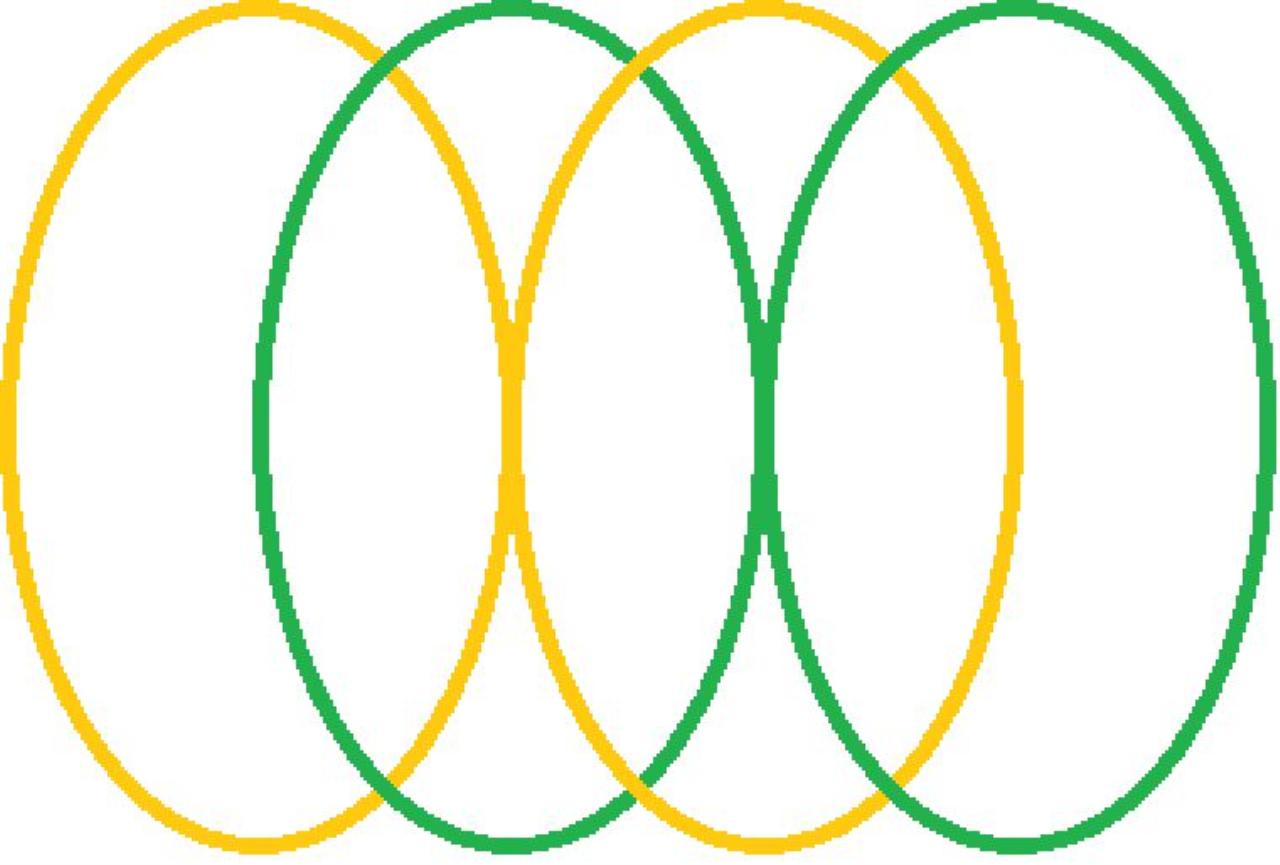

hier nur schnell eine skizze mit mspaint.
1,5x2,5 ovale. wobei es könnten vielleicht auch 1,4x2,5 oder 1,3x2,5 gehen.

2017/20170321335539.jpg

1
  •  fudi6489
21.3.2017  (#24)
Servus rabaum
Schöne Planung hast du da emoji
Eine Frage hätte ich: Deine Gewichtung in Graben 2 und 3 ist beinahe gleich. Ich dachte diese sollte immer zunehmen?

Grüße Jürgen

1
  •  mike82
  •   Bronze-Award
22.3.2017  (#25)

zitat..
brink schrieb: vielleicht zaubert da mike wieder was cooles für uns?


Schau i ma heit mittag an...



1
  •  rabaum
22.3.2017  (#26)

zitat..
brink schrieb: du wolltest also doch nicht mäandern?


nein, habs mir angesehen, war dann aber zu komplex und unexakt planbar für mich. Das Rohr lass ich lieber den Schleifen - artgerechte Haltung sozusagen. emoji

1
  •  rabaum
23.3.2017  (#27)

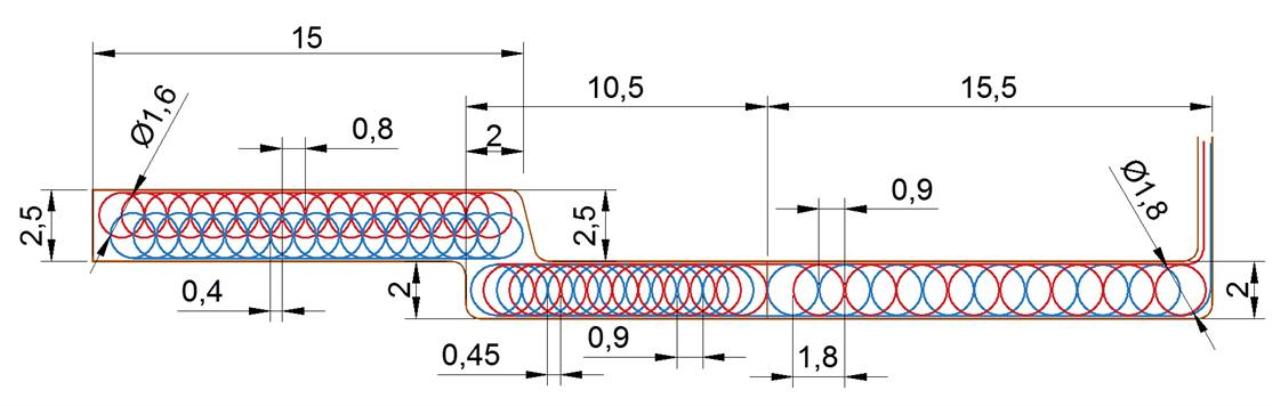

@mike82 hat meine Planung noch ein schönes Stück gepimpt. Besserer Entzug, leichtere Verlegung und optisch ein Highlight emoji

2017/2017032397239.jpg

1
  •  brink
  •   Gold-Award
23.3.2017  (#28)
Cool emoji
Wieso bist du im 2,5m graben auf 1,6m slinkies gegangen? 1,8m würde natürlicher wirken

1
  •  mike82
  •   Bronze-Award
23.3.2017  (#29)
Weils a schöneres Muster ist emoji

Na, 1,6m schleifen haben bzgl. Abstände, Gewichtung, Verlegedichte und Rohrmeter im Gesamten besser gepasst...

1
  •  brink
  •   Gold-Award
23.3.2017  (#30)
Optisch hast aber im inneren drittel des grabens die höchste dichte. Bei 1,8m slinkies wär die innere mitte entspannter. Wie im parallelthread gezeichnet.
Hmm..
Ok, anderer vorschlag: ~1,2 slinkies und parallel nebeneinander. Wie wärs damit?

1
  •  rabaum
27.3.2017  (#31)

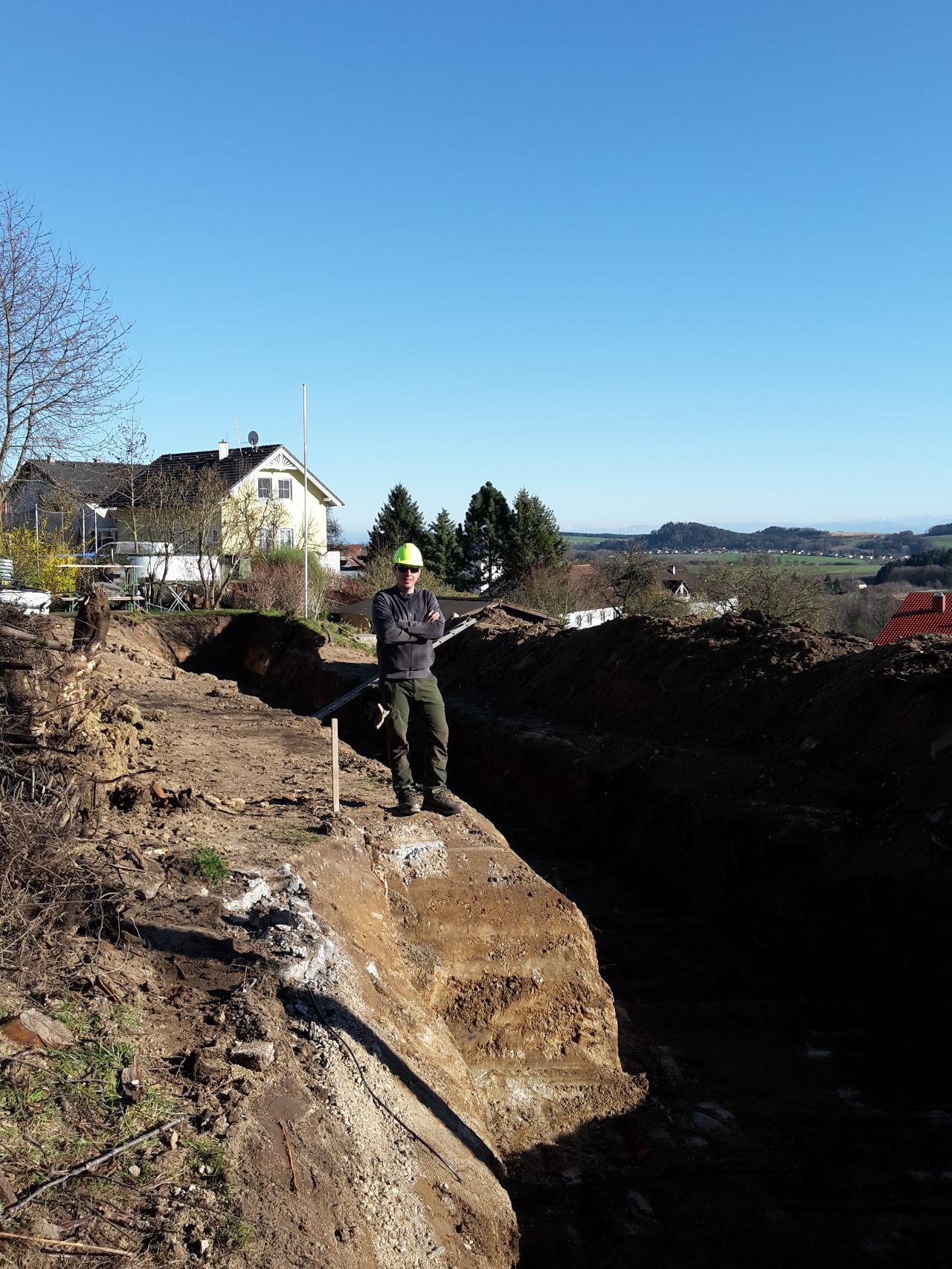

Der Grand Canyon für die Slinkies ist großteils gegraben, morgen wird verlegt.


2017/20170327143864.jpg

2
  •  dyarne
  •   Gold-Award
27.3.2017  (#32)
coooooooles Outfit...
Alles gute Morgen!

1
  •  rabaum
29.3.2017  (#33)
Danke Arne emoji

@brink: wer grabt schon 2,5 Meter. War uns dann auch zu schmal. emoji
Haben dem letzten Abschnitt 3 Meter verpasst, weil wir kürzer werden mussten.

@mike82: Wir haben dein schönes Muster in der Praxis leider nicht umsetzen können. emoji

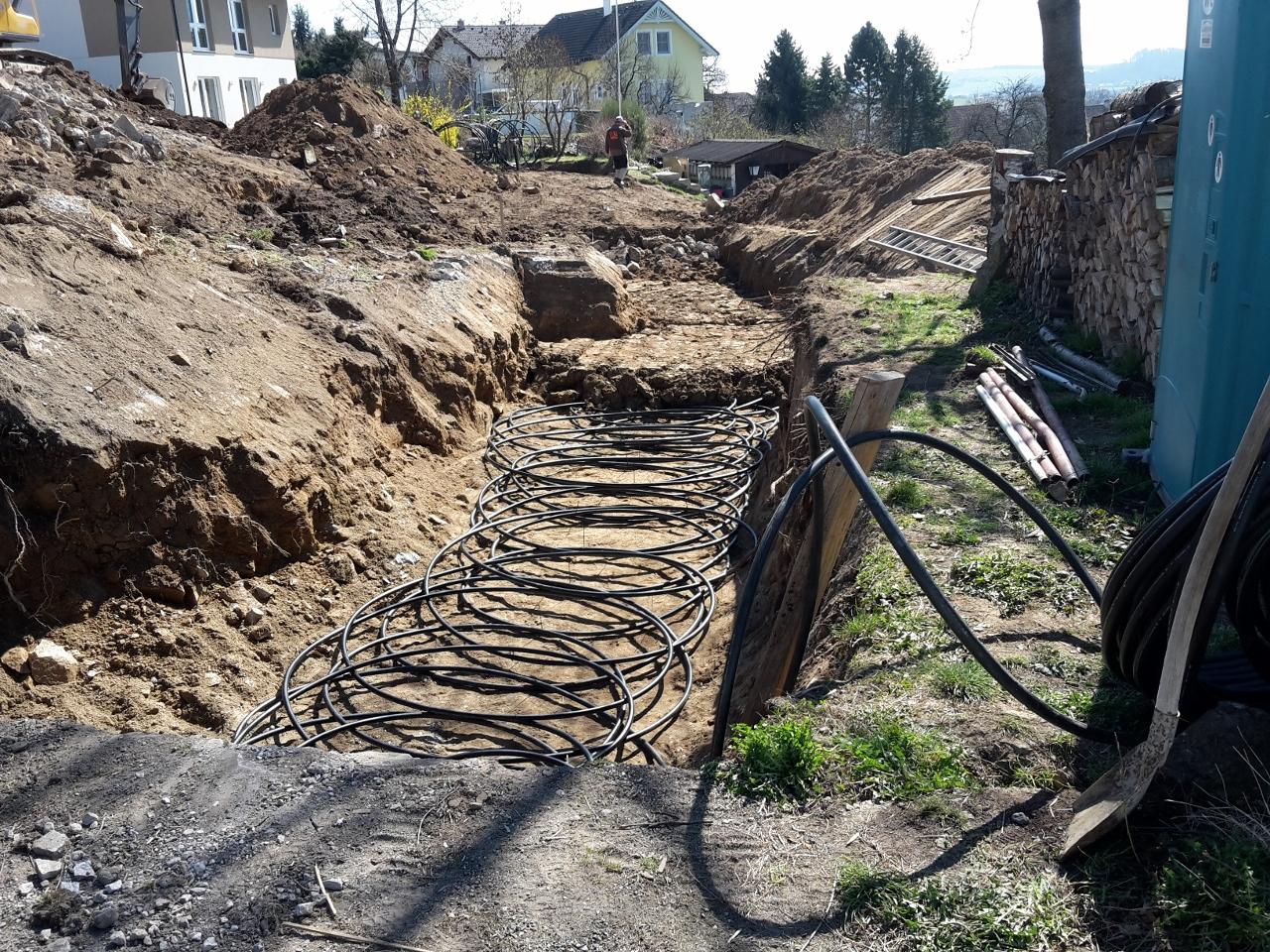

Es mussten dann ein paar Sonderschleifen rein um den letzten Checkpoint metermäßig zu erreichen. Aber wir sind gut hingekommen. Am Foto sieht man gut die untere Überdeckung mit Lehm (5 Fuhren in Summe) dann sandig/flinsig und darüber der restliche Aushub.


2017/2017032976895.jpg

@aumand ist auch einen Grabendienstgrad aufgestiegen. Er ist jetzt reif für seinen. Danke für die Hilfe!

Hab mit der GoPro zusätzlich aus 1st-Rohr-Perspektive gefilmt, werd was einstellen, sobald ich dazukomme.

1
  •  brink
  •   Gold-Award
29.3.2017  (#34)
Sehr cool. Gratuliere!!

1
  •  rabaum
14.4.2017  (#35)
Komme erst jetzt wieder mal dazu, mein Fotomaterial zu sichten. emoji

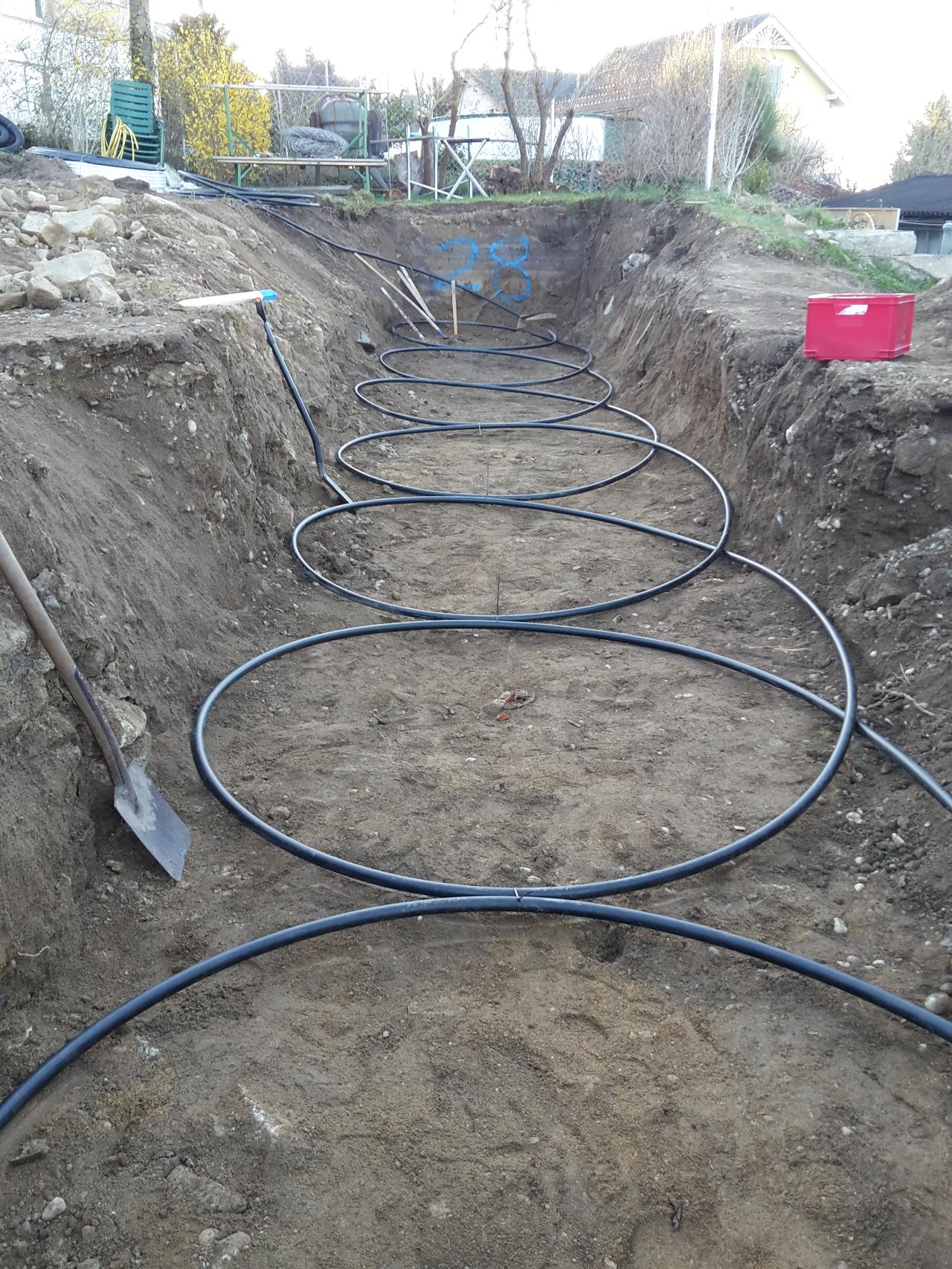

Grabenabschnitt 1 mit Eckmarkierung im Hintergrund:


2017/20170414963131.jpg

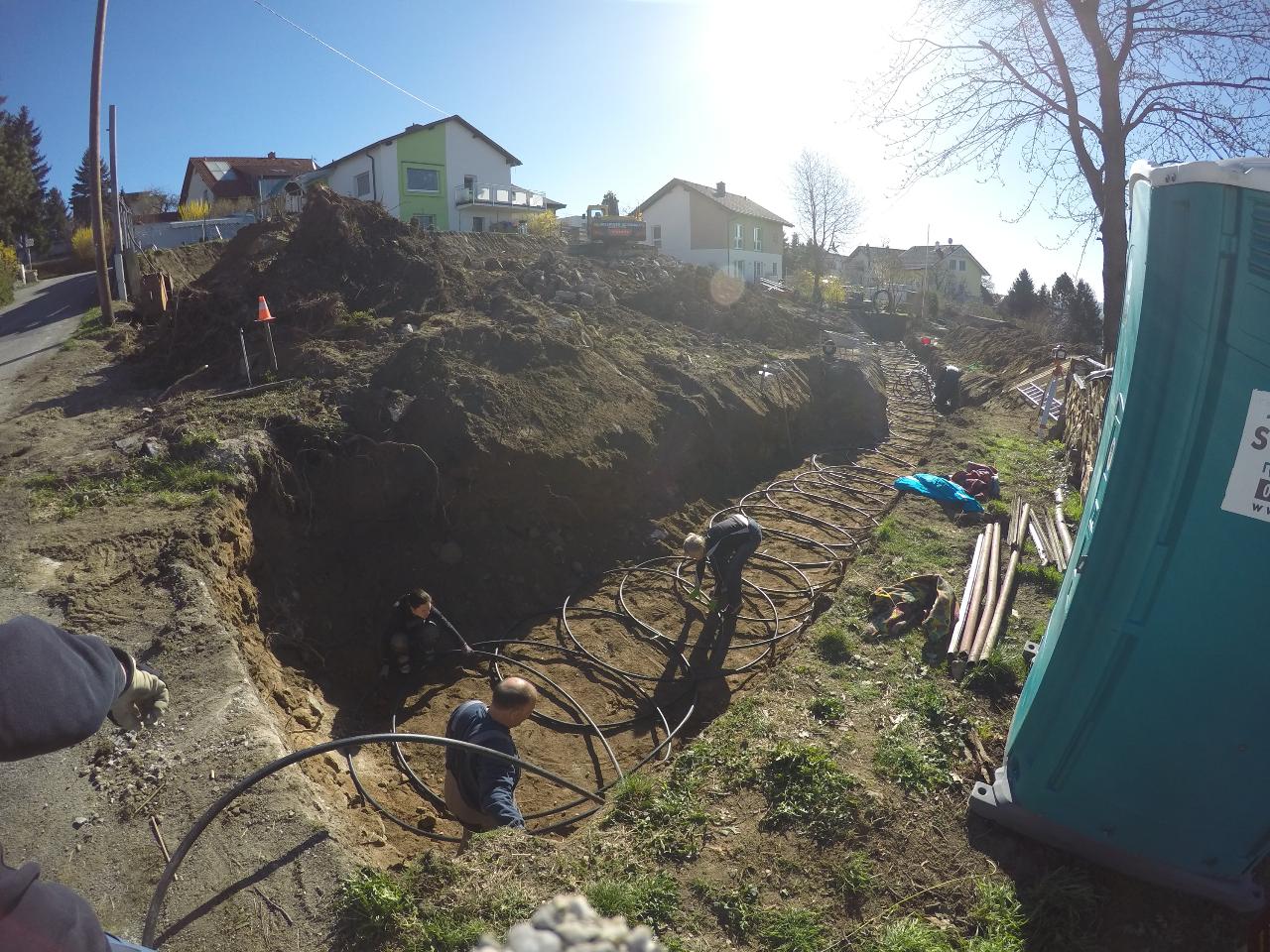

Der gesamte Graben im Weitwinkel:


2017/20170414519682.jpg

Und der Tanz mit dem Rohr:





1
  •  aumand
15.4.2017  (#36)
Schaut super aus emoji
Dankeschön - ein / zweimal verlegen helfen ist sicher a gute idee! Bringt einem enorm viel, nimmt a paar sorgen und der baufamilie ist auchgeholfen emoji

1
  •  dyarne
  •   Gold-Award
15.4.2017  (#37)
und man läuft gefahr für den nächsten oscar als hauptdarsteller nominiert zu werden, gell andi? emoji

@raphael, cooool. das ist ja ein rap-video...

verlegen und filmen gleichzeitig. du legst die latte hoch...

1
  •  aumand
15.4.2017  (#38)

zitat..
dyarne schrieb: und man läuft gefahr für den nächsten oscar als hauptdarsteller nominiert zu werden, gell andi?


Berufsrisiko für Ringgrabenkollektorverleger. Die Medien sind ganz wild drauf emoji

1
  •  rabaum
  •   Silber-Award
26.8.2017  (#39)

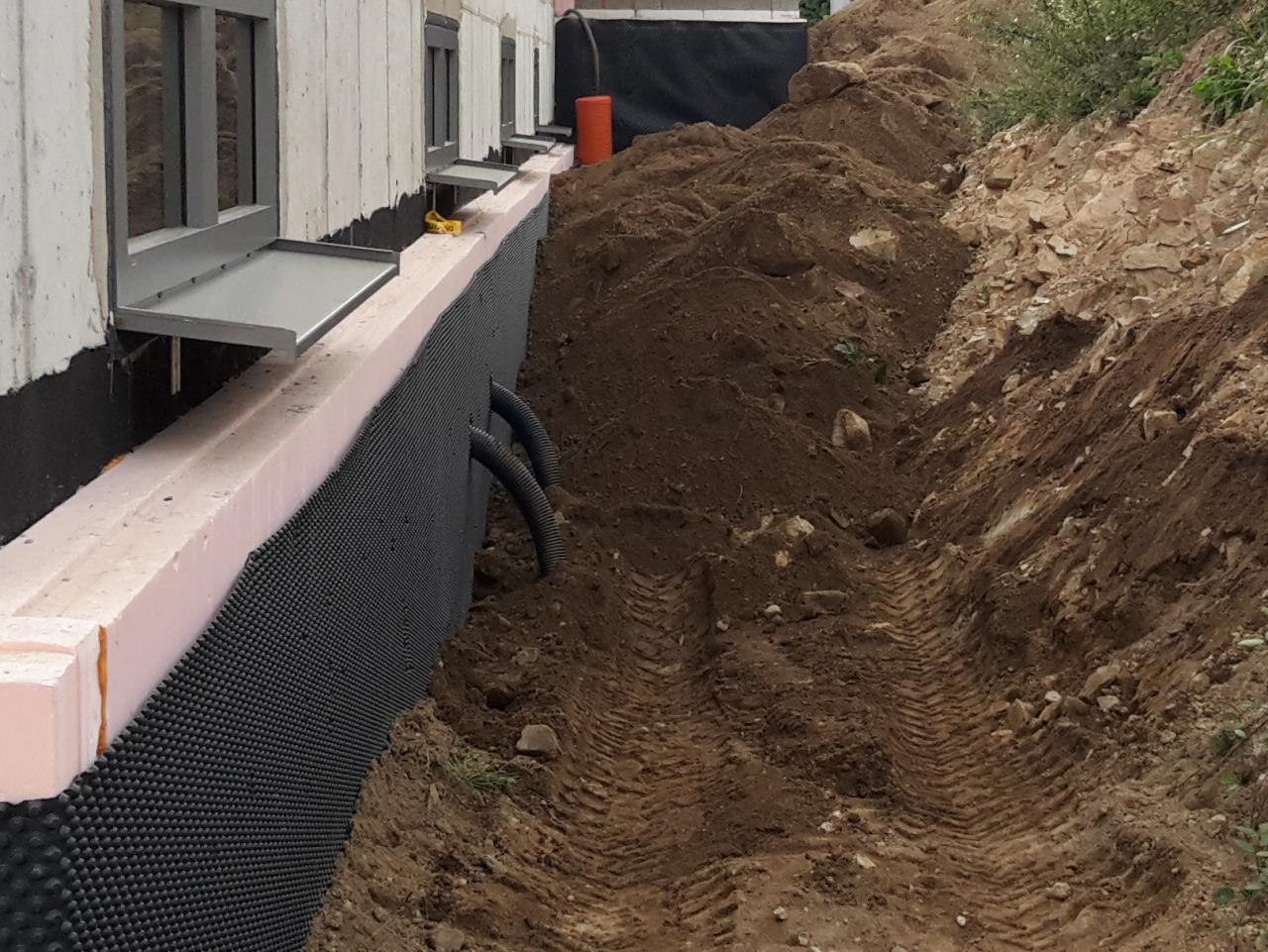

als vorerst letzter Akt noch die Einführung des RGK RGK [Ringgrabenkollektor] in den Technikraum vor der Hinterfüllung. Jetzt kann dem Rohr (zumindest außen) nix mehr passieren. emoji


2017/20170826590206.jpg


1
  •  dyarne
  •   Gold-Award
26.8.2017  (#40)
sehr schön!

und das allerallerallerwichtigste:
die noppenbahn schaut auf die richtige seite... emoji emoji (3
bravo raphael,

1
  •  rabaum
  •   Silber-Award
5.9.2017  (#41)

zitat..
dyarne schrieb: noppenbahn schaut auf die richtige seite


extra nur für dich emoji


2017/2017090539022.jpg

Das Podest steht gefliest und verfugt bereit, morgen wird die WPWP [Wärmepumpe] geliefert. Ein Gefühl wie Weihnachten emoji

1
